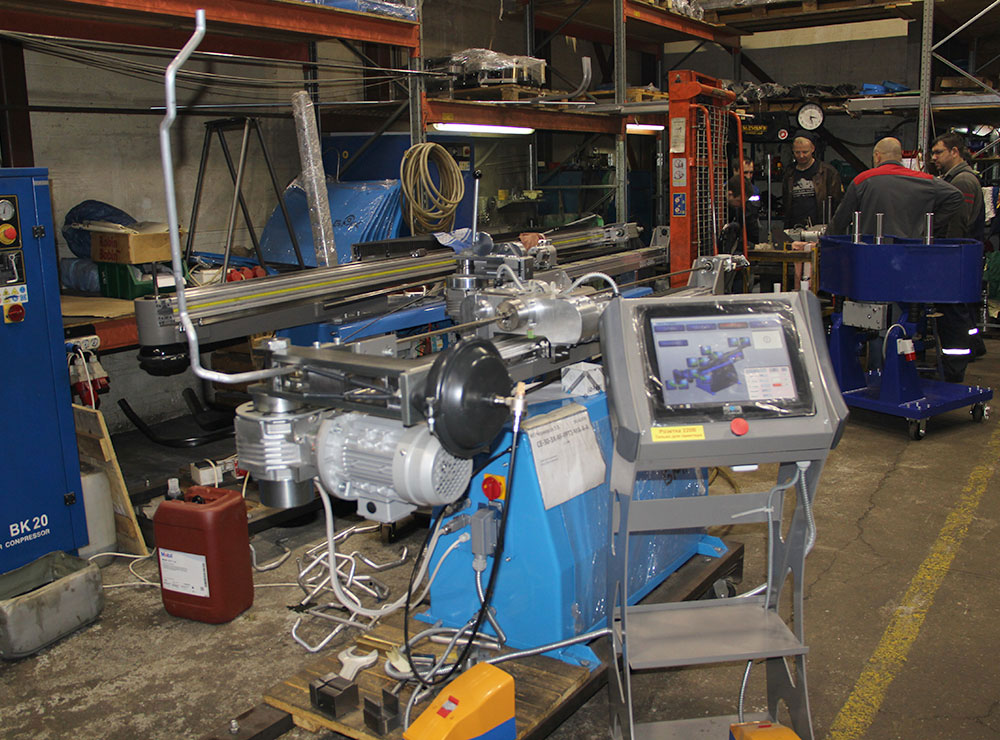

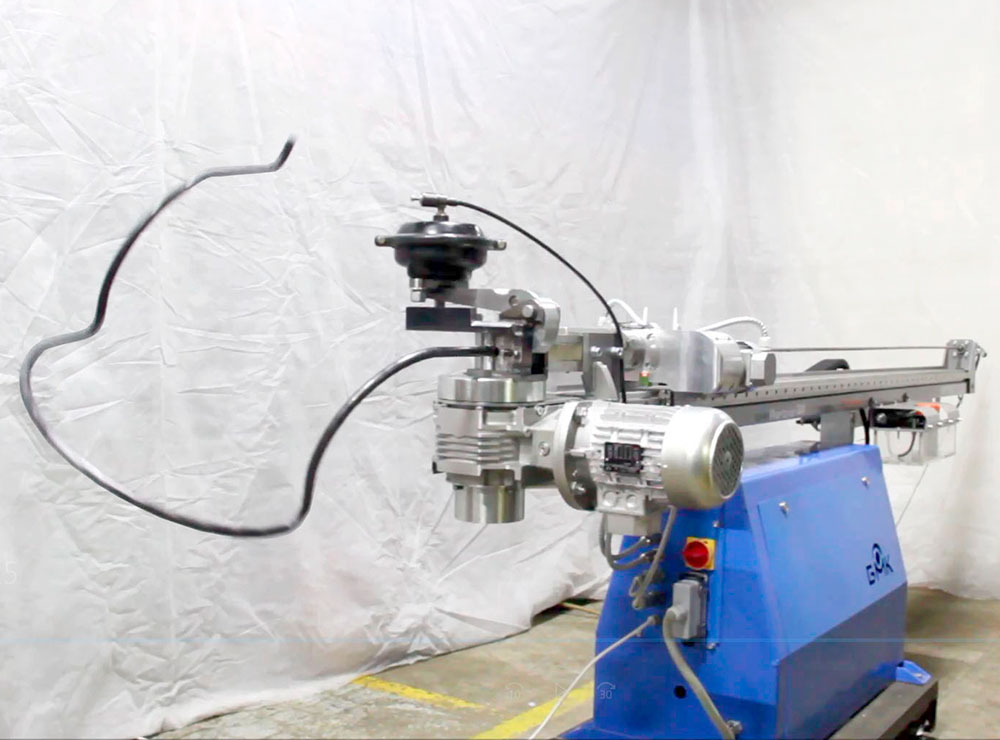

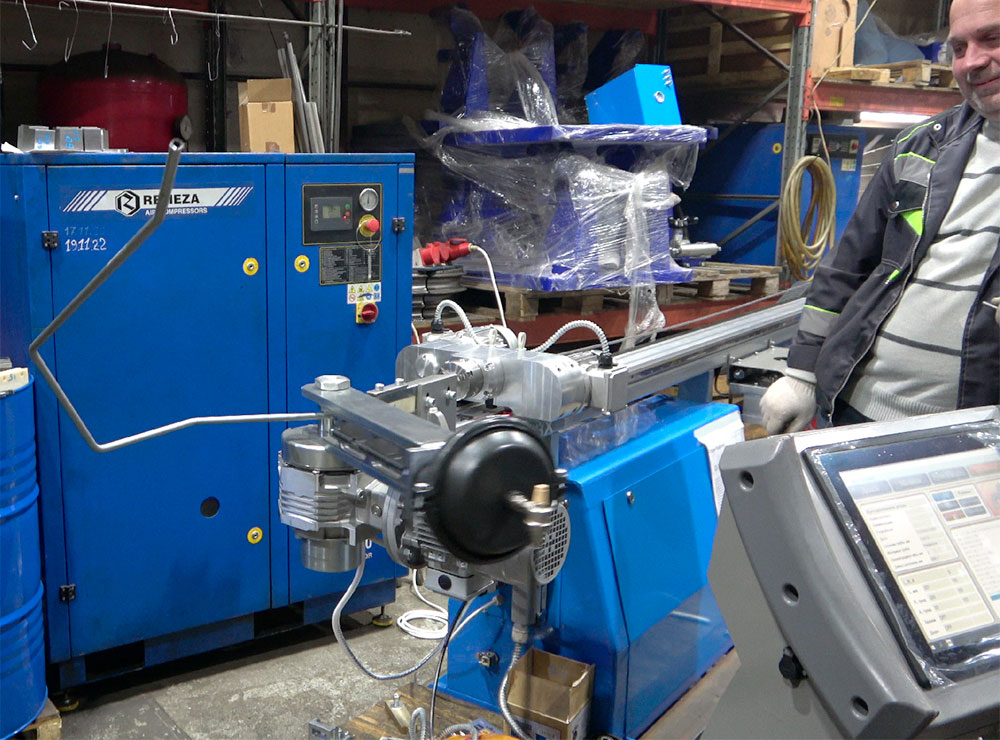

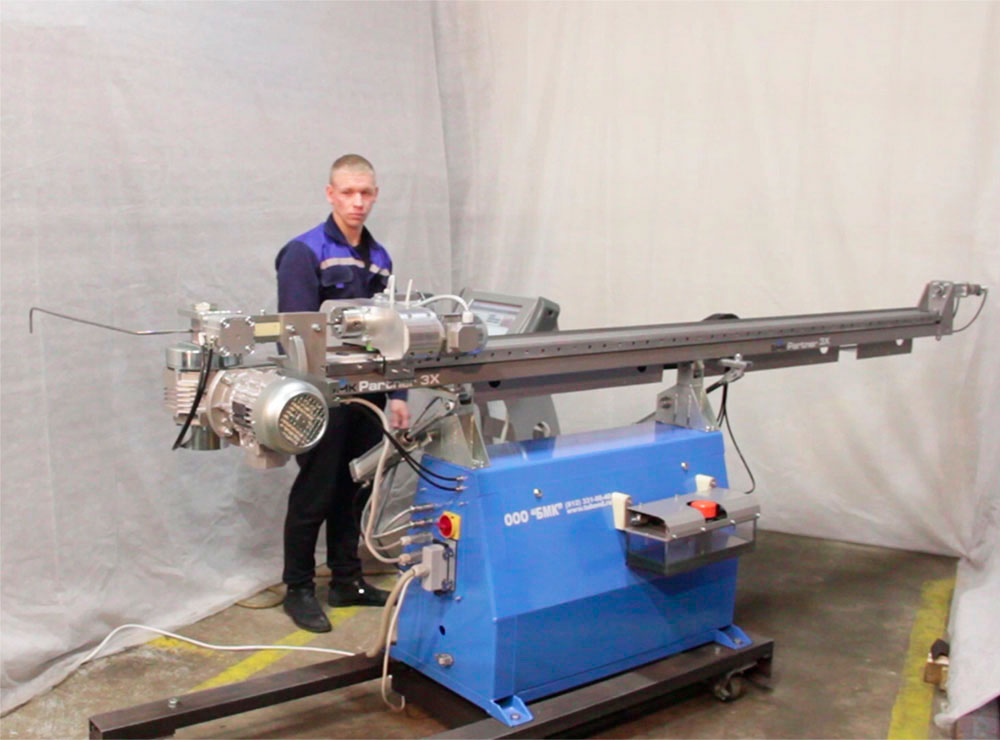

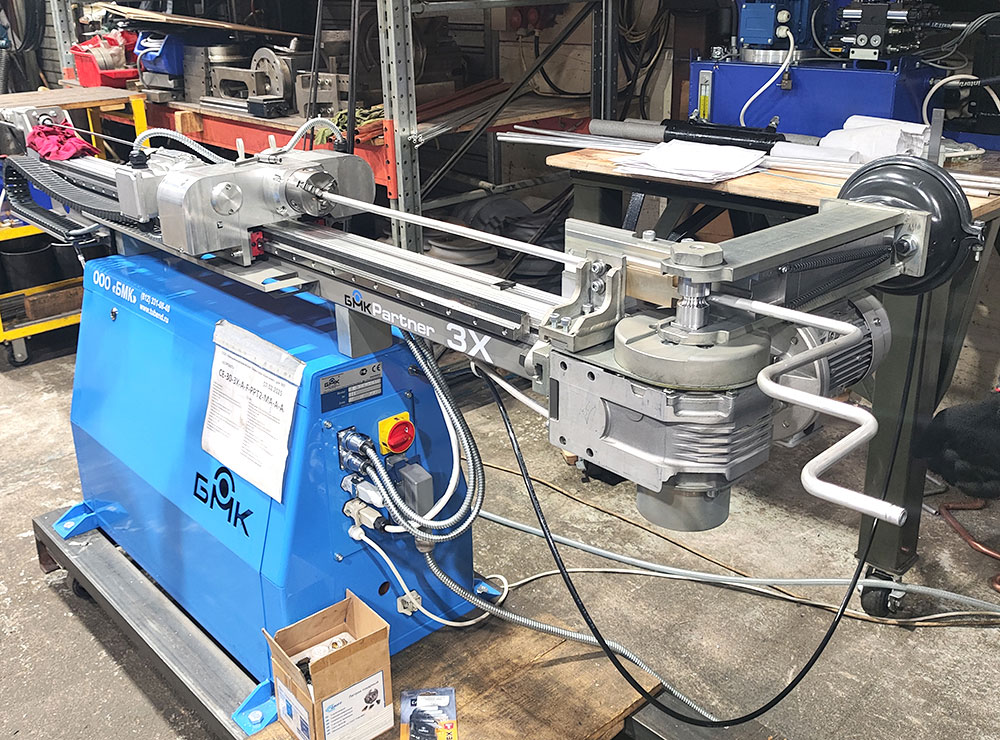

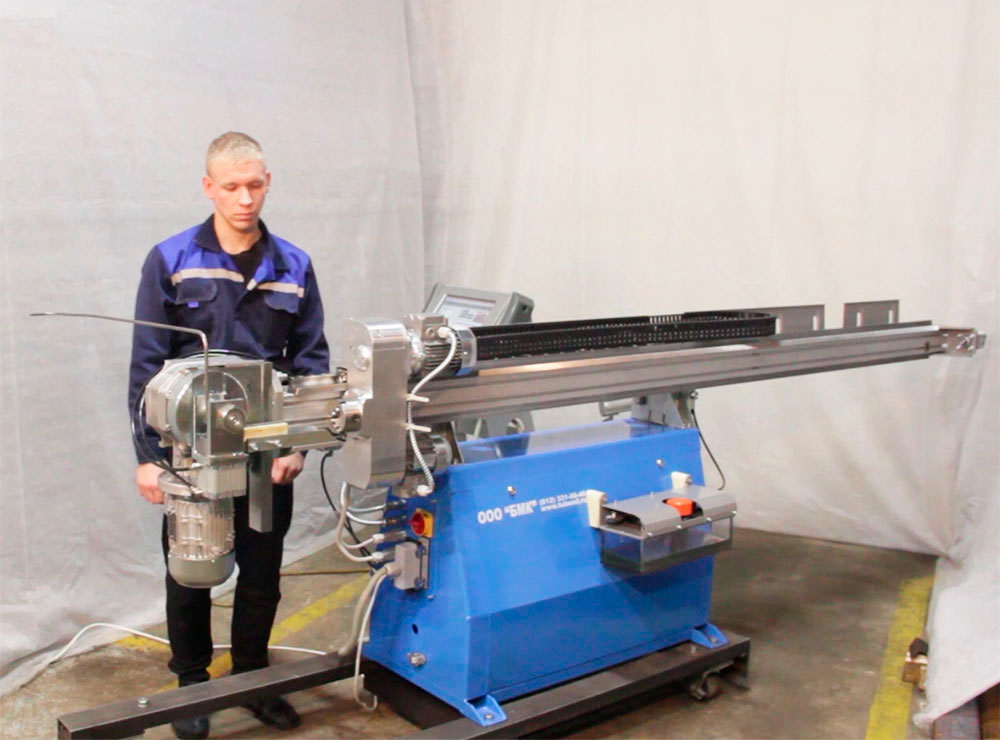

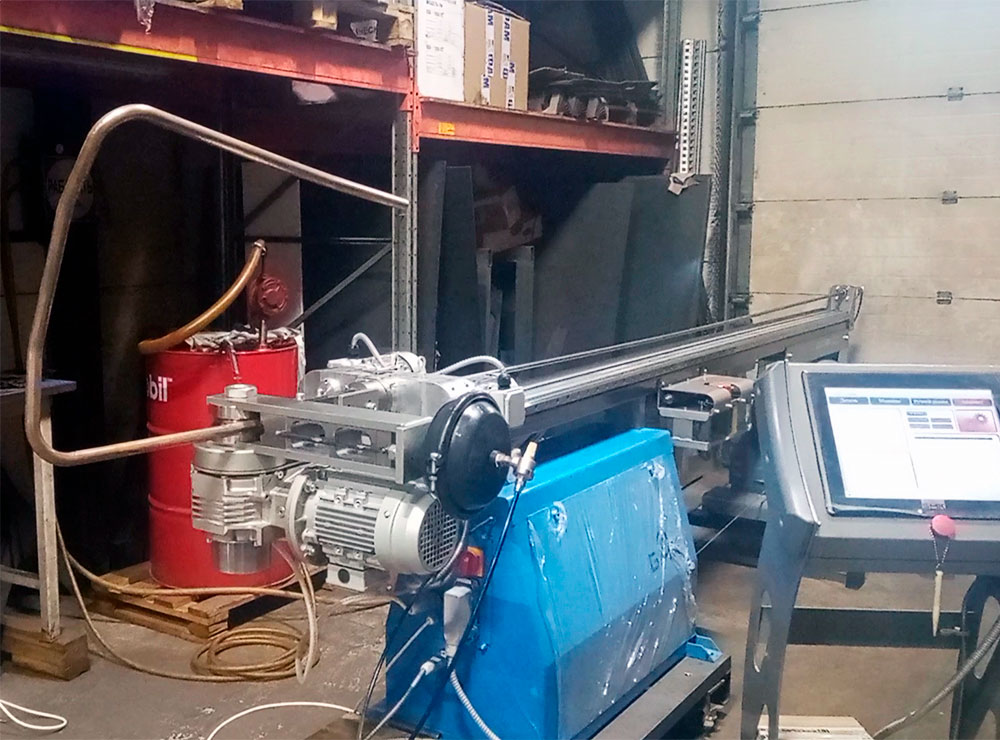

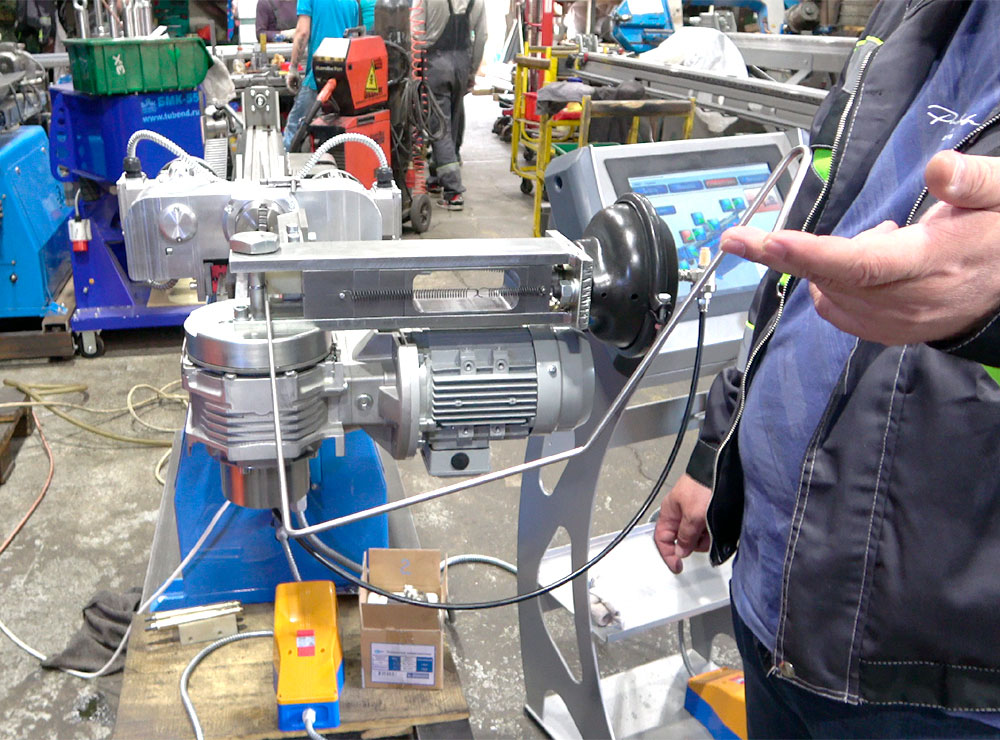

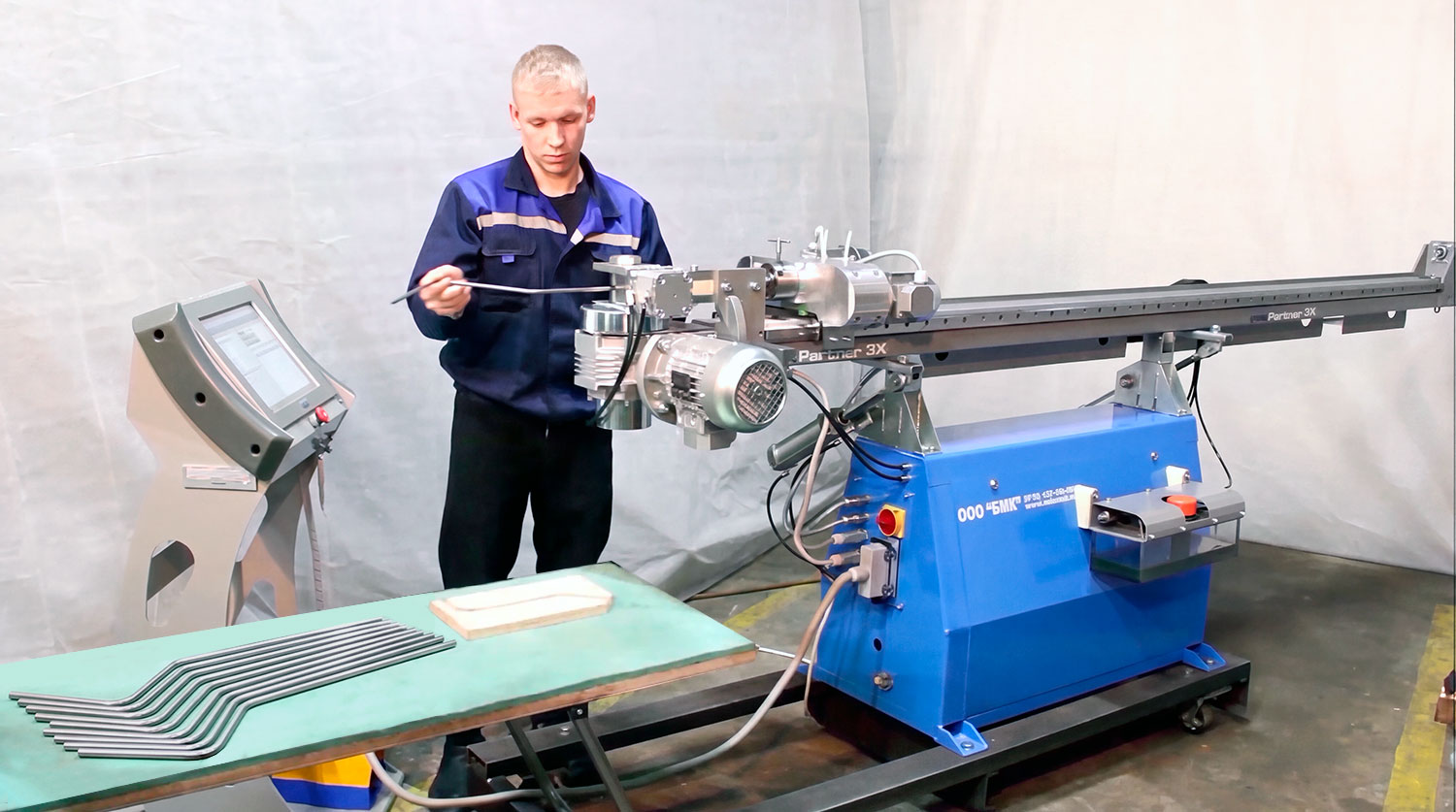

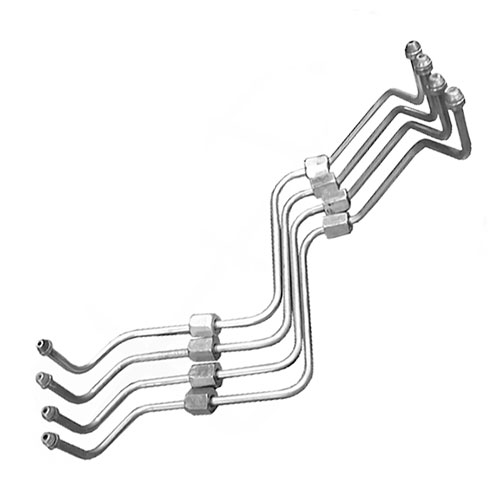

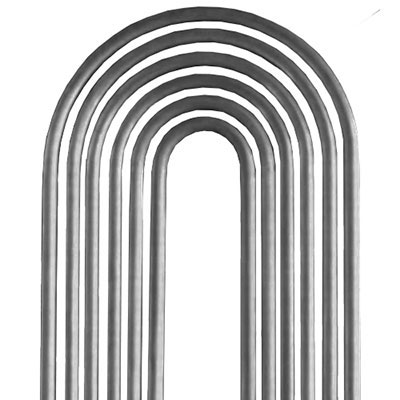

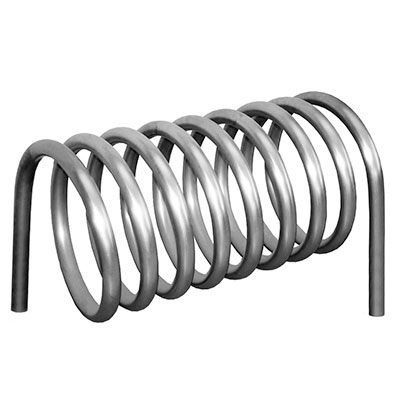

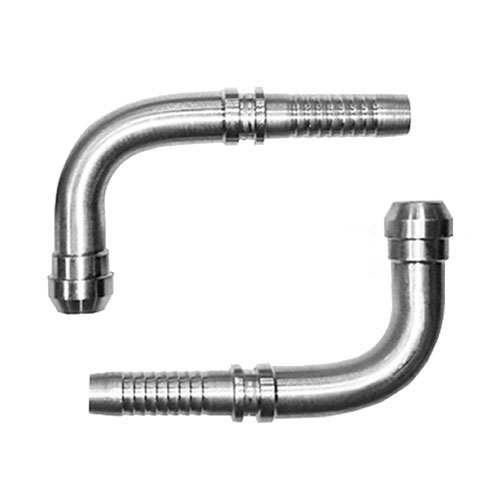

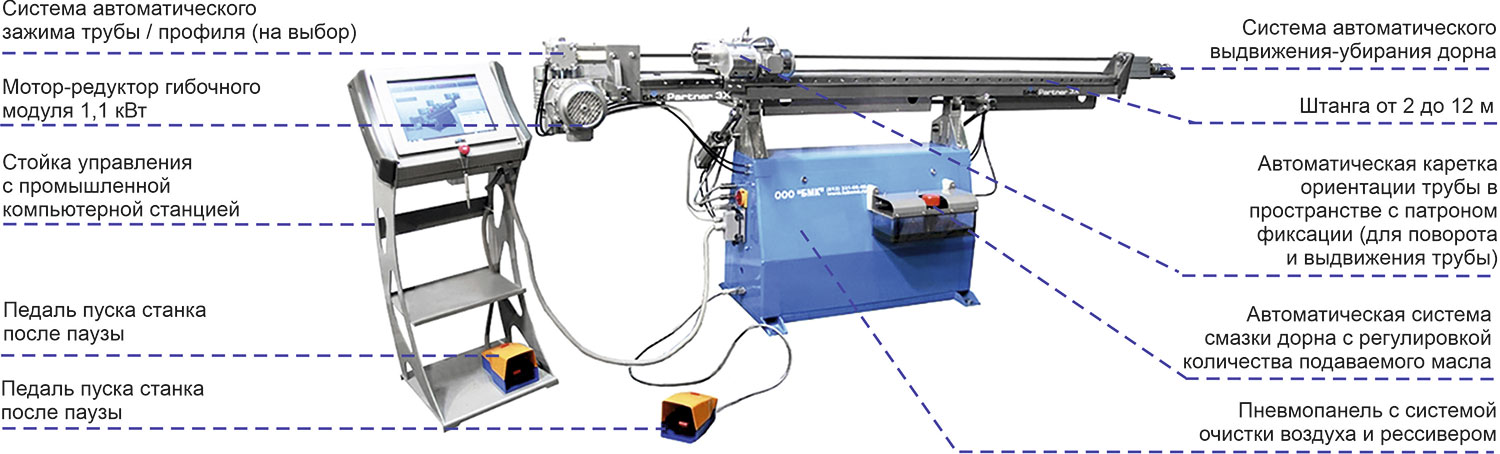

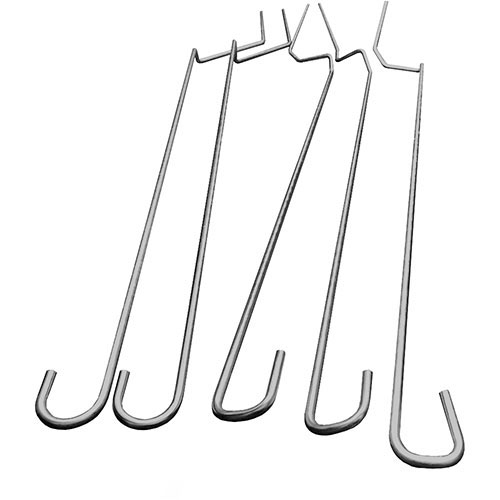

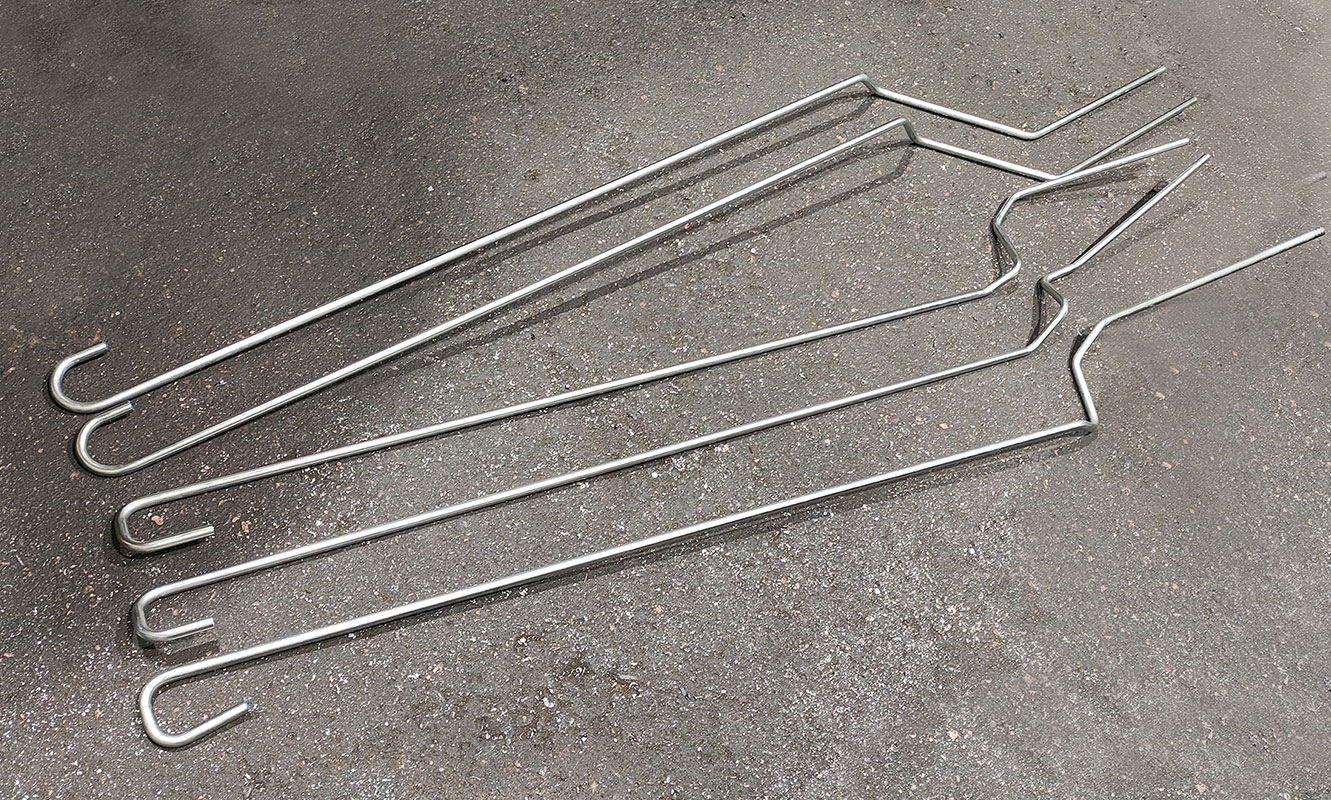

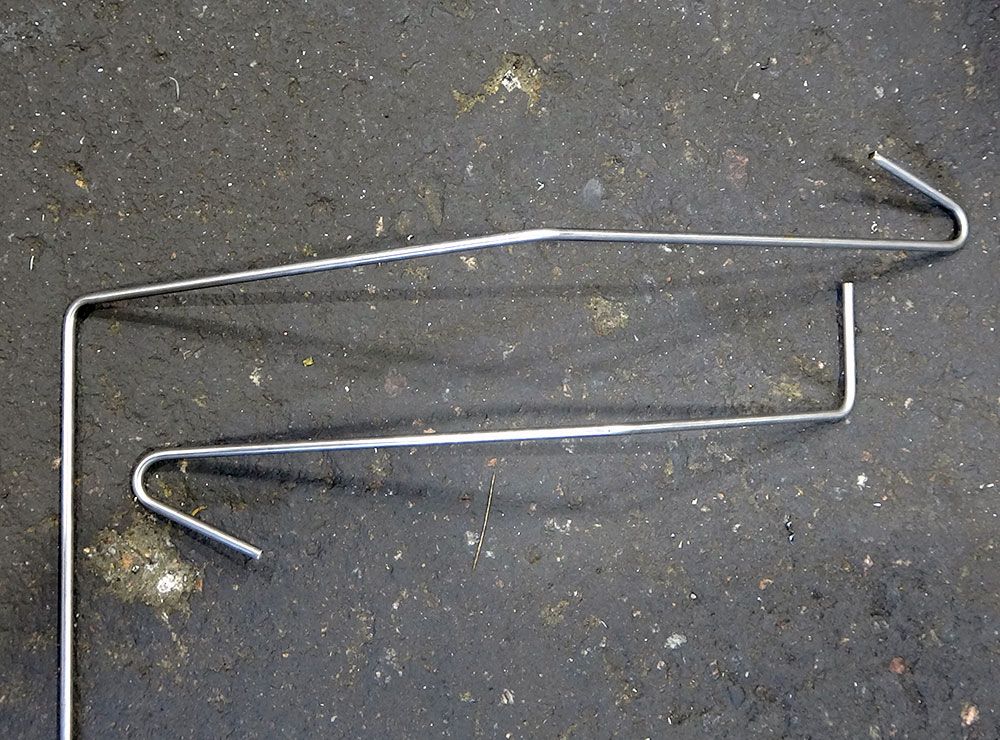

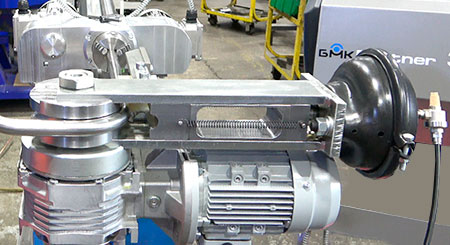

Автоматический трубогиб CE-30 PARTNER 3X

Быстрая перенастройка станка на изготовление разных деталей

Мгновенный переход между задачами: Смена программы для изготовления ранее сохраненной детали занимает всего 3–5 секунд (при использовании той же оснастки).

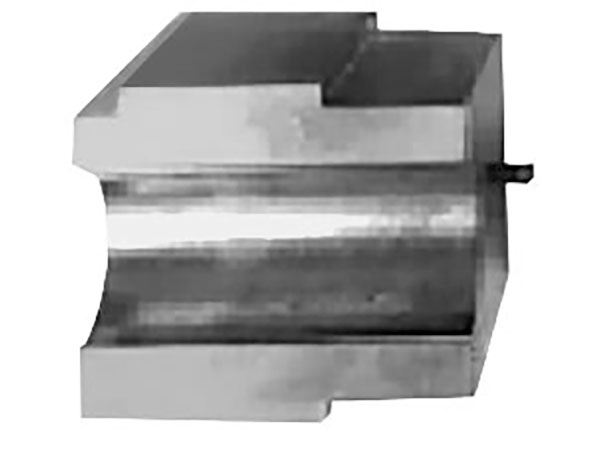

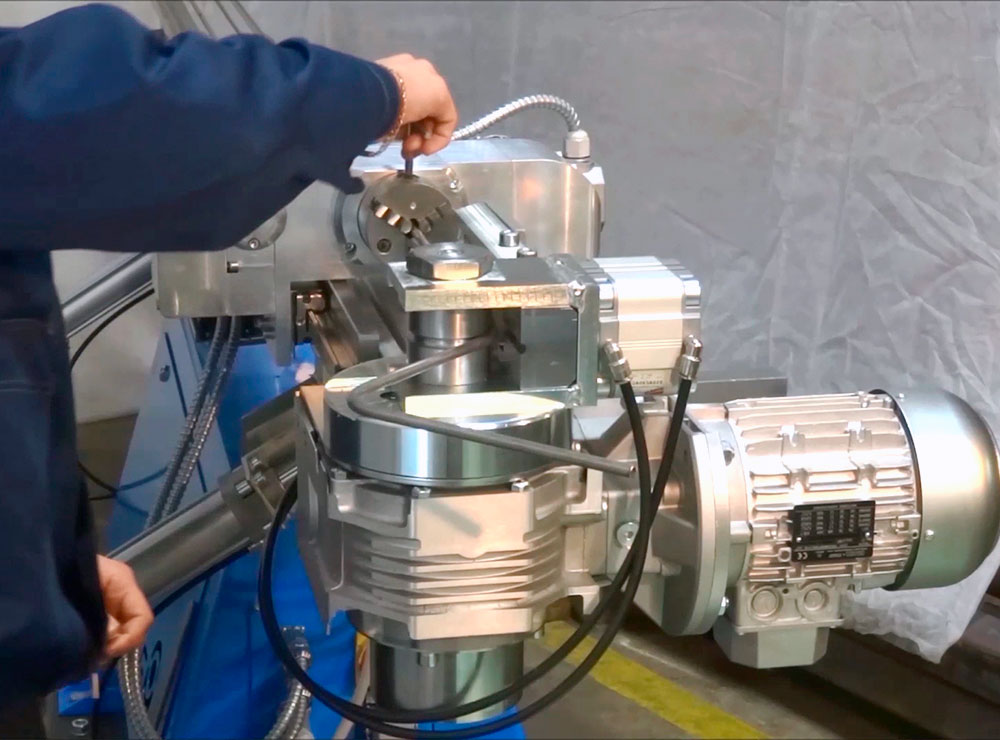

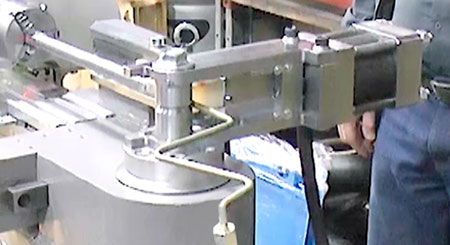

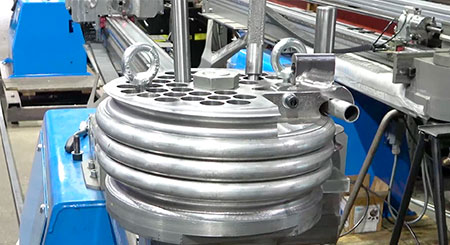

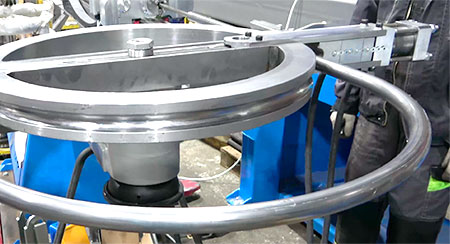

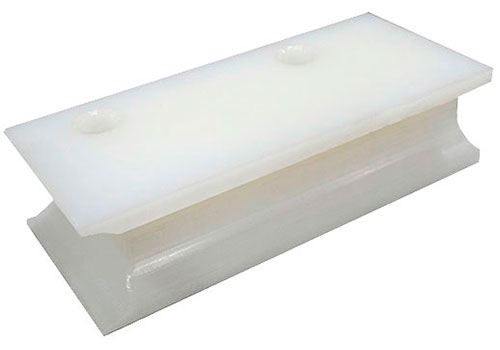

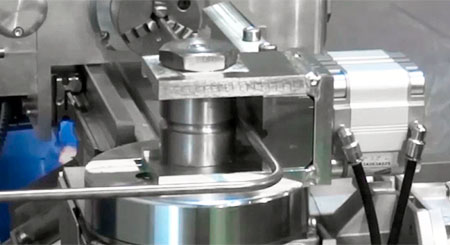

Оперативная смена оснастки 5–7 минут при переходе на другой типоразмер трубы или радиус гиба.

Высокая производительность и повторяемость

2000 и более гибов за 8-ми часовую смену при серийном производстве.

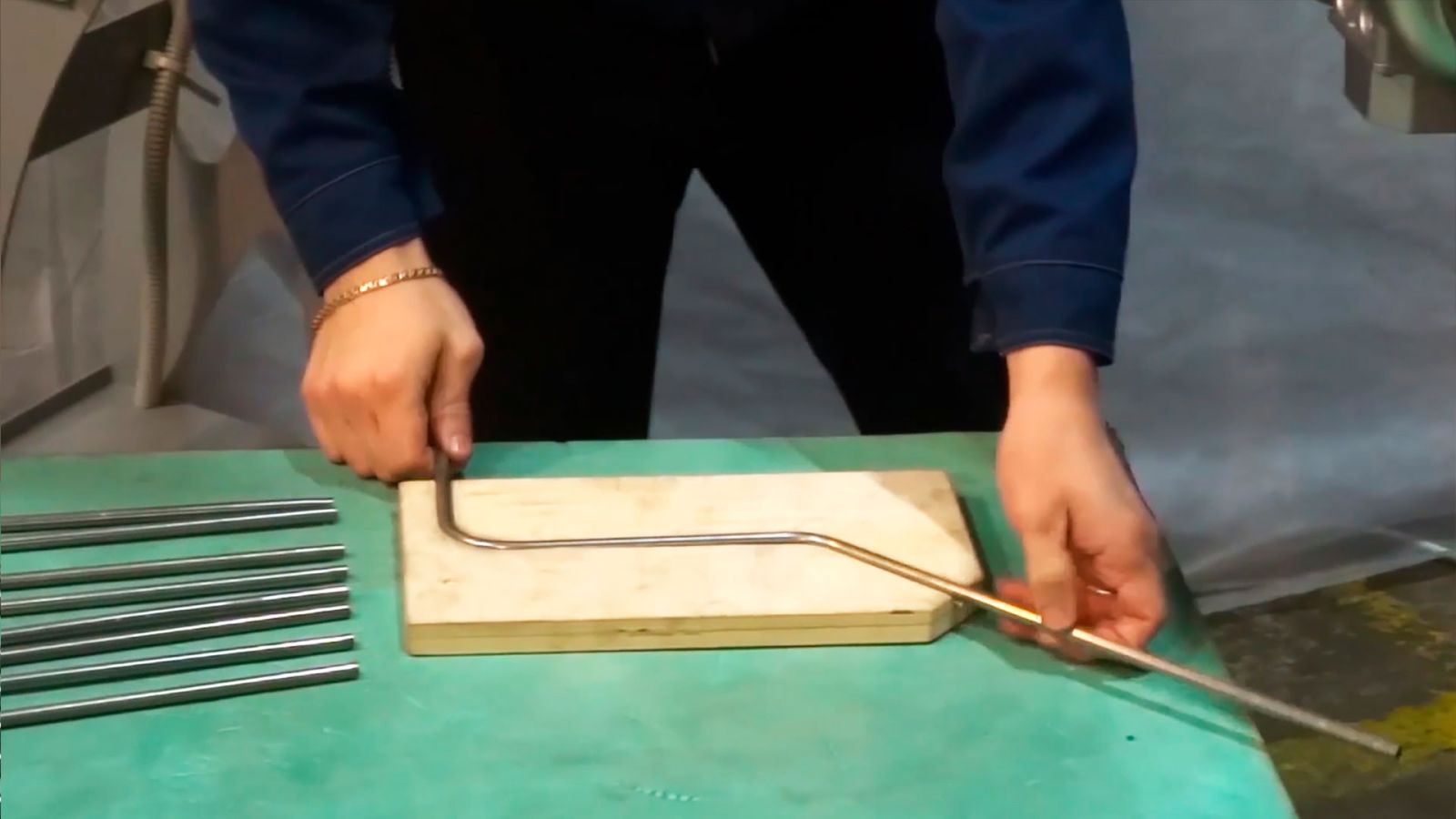

Повторяемость деталей не менее 98% при стабильности диаметра и толщины стенки трубы.

Стандарты качества: точность гибов соответствует классу «Точный» согласно ГОСТ 30893.1-2002.

Превосходное качество гиба

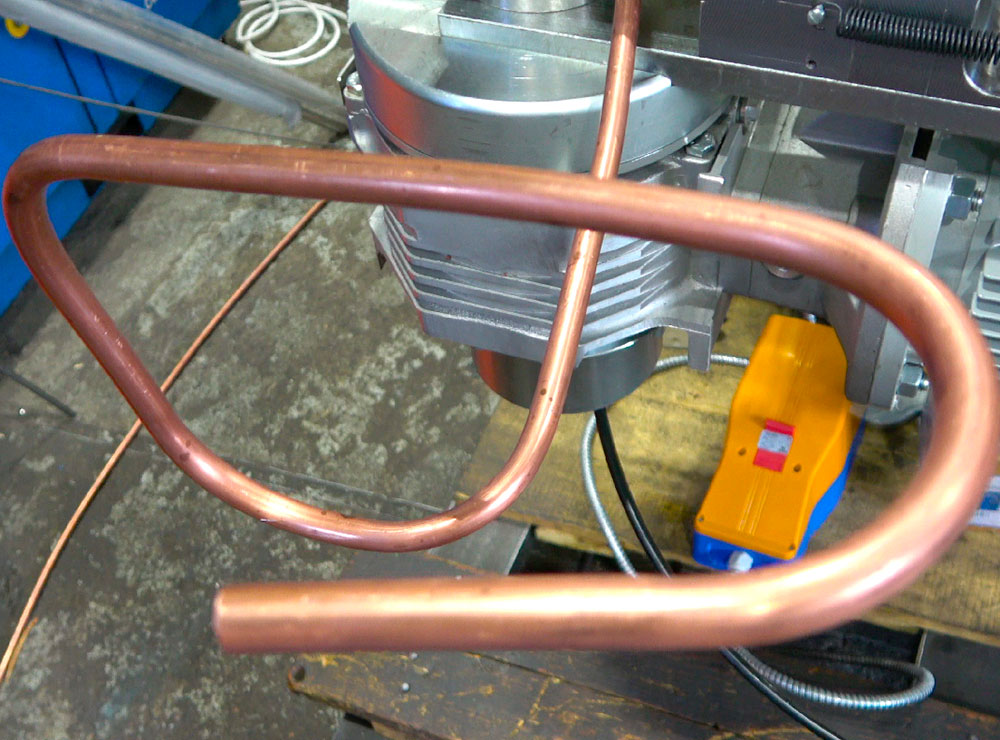

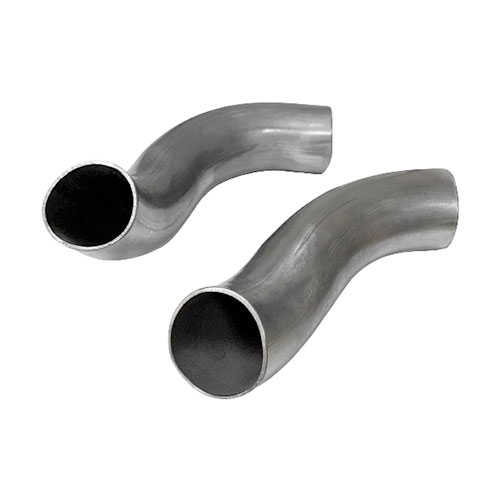

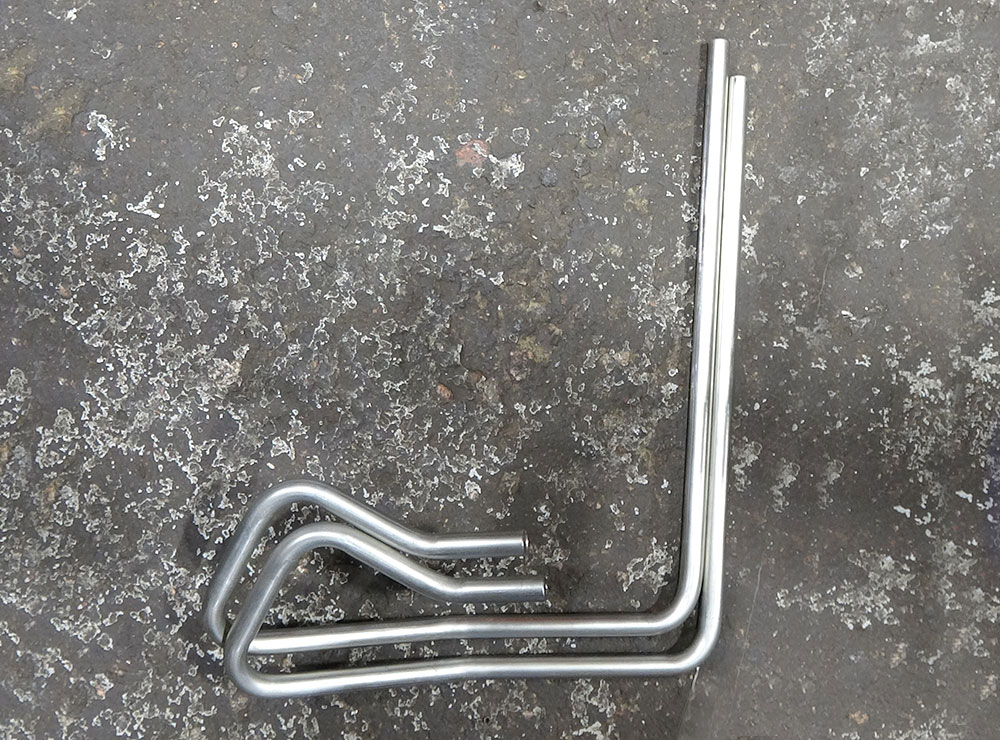

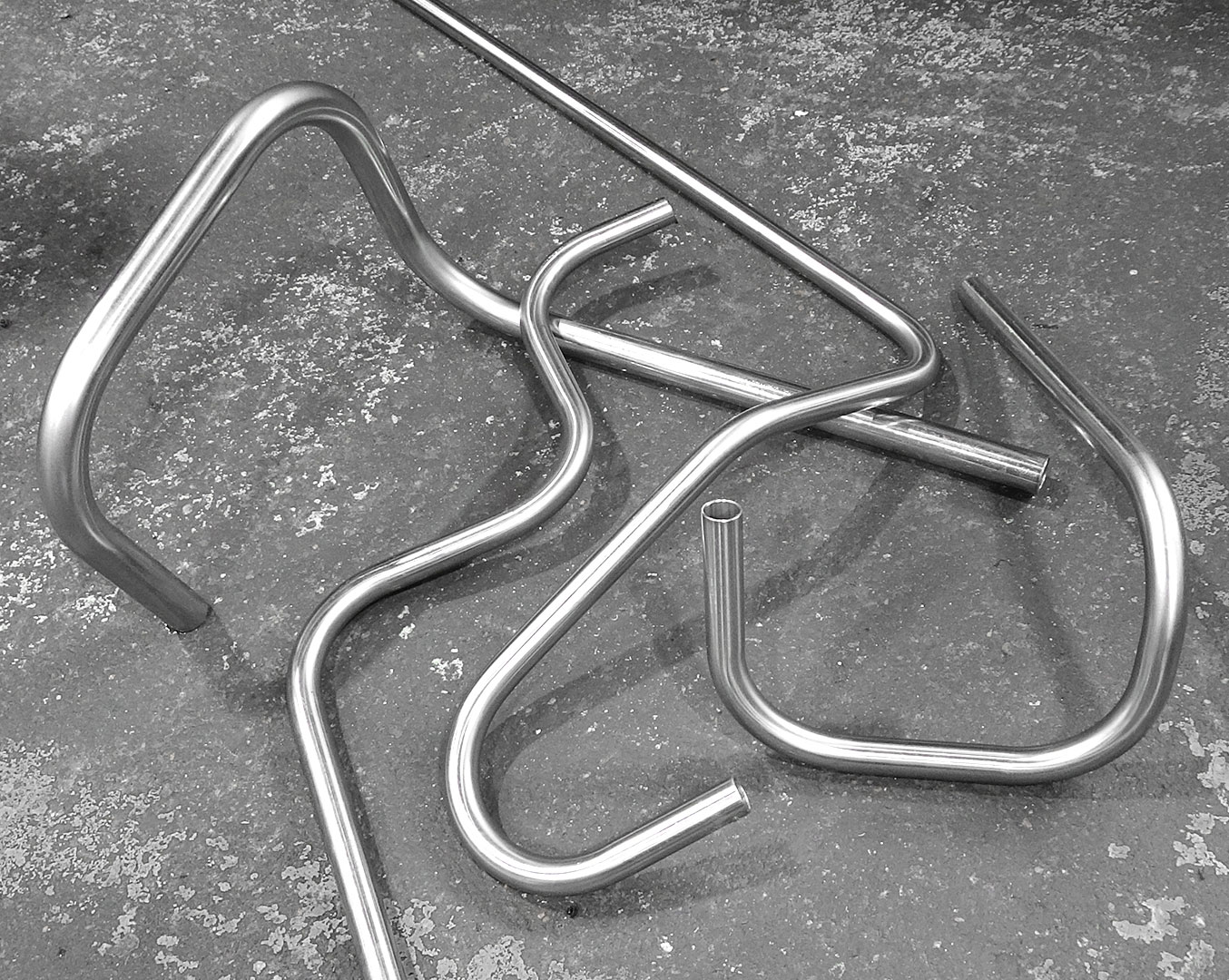

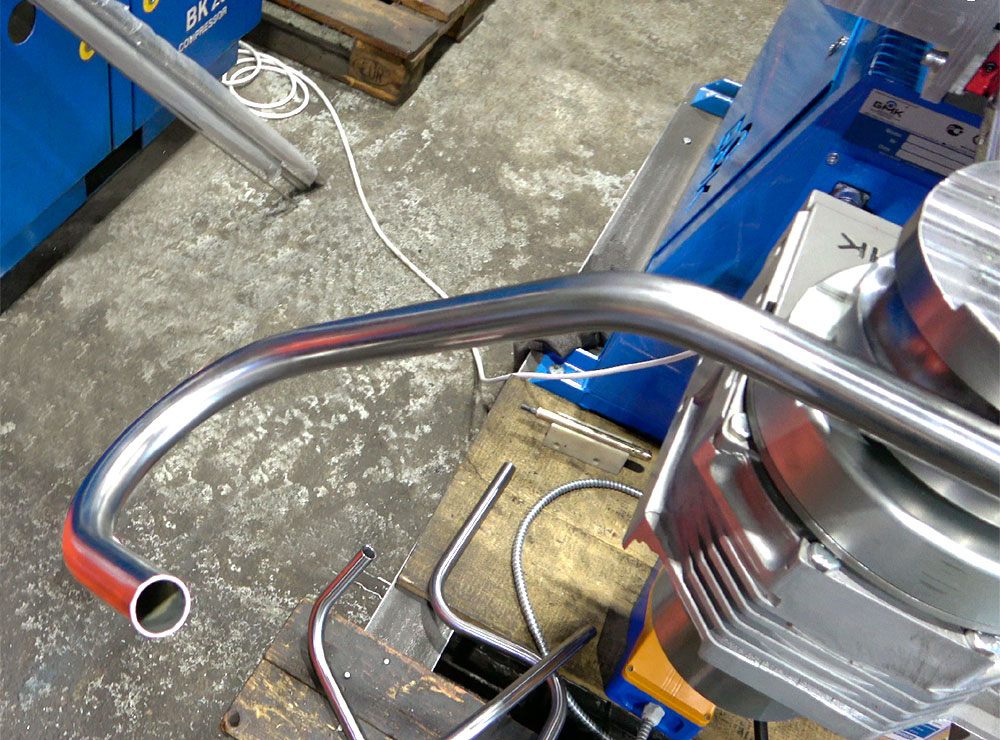

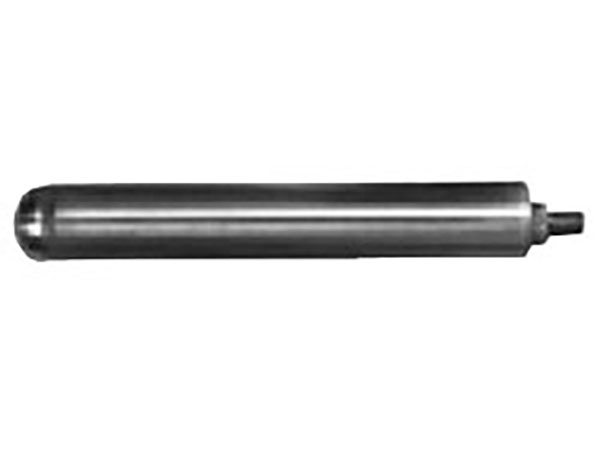

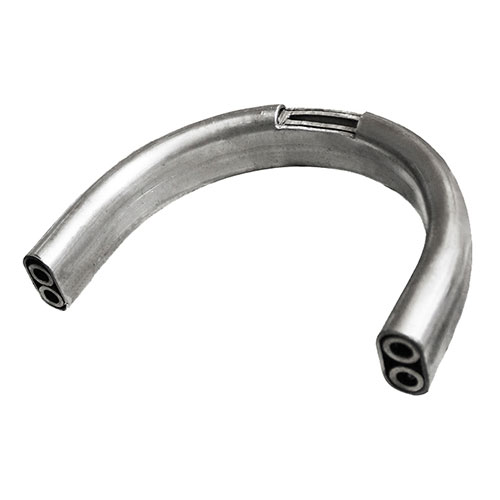

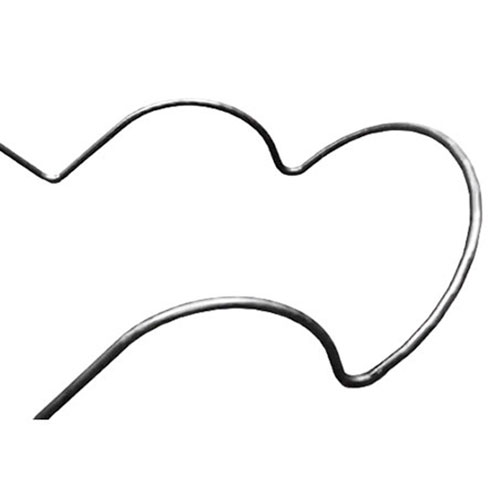

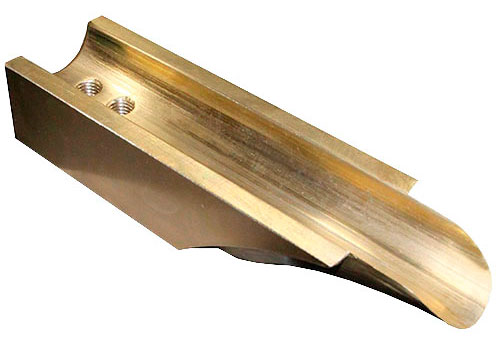

Идеальная геометрия круглых труб: Гибка выполняется без гофр и заломов даже на тонкостенных трубах. Овальность в месте изгиба не превышает 5%.

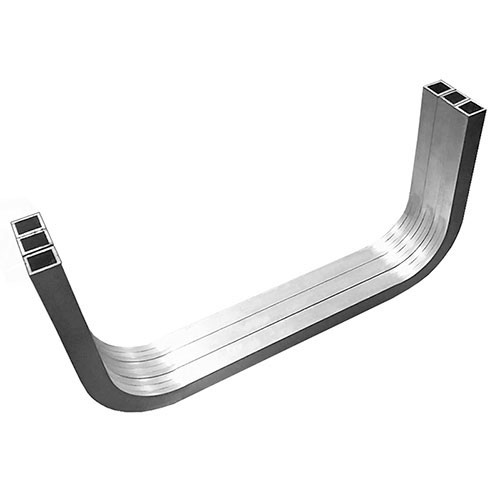

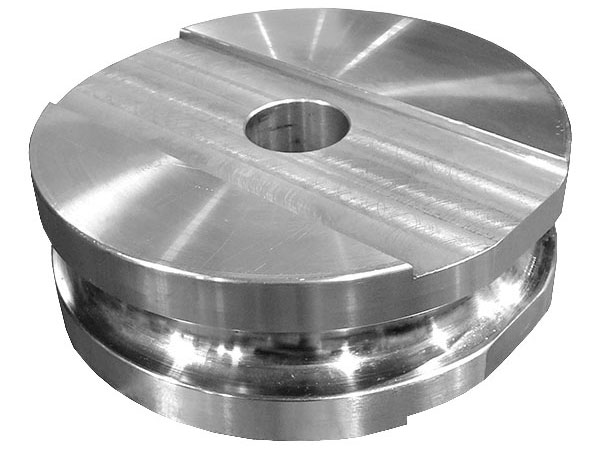

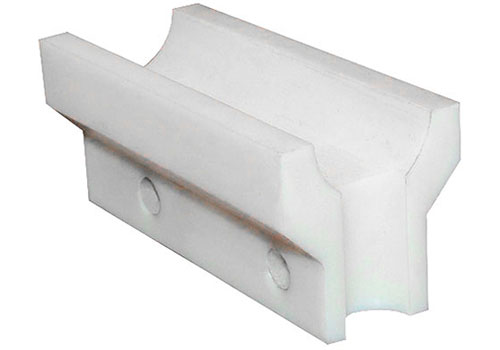

Сохранение формы сечения профильных труб: Специализированная оснастка позволяет гнуть профильные трубы без деформации и внутреннего подглубления.

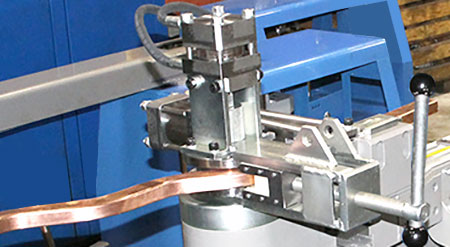

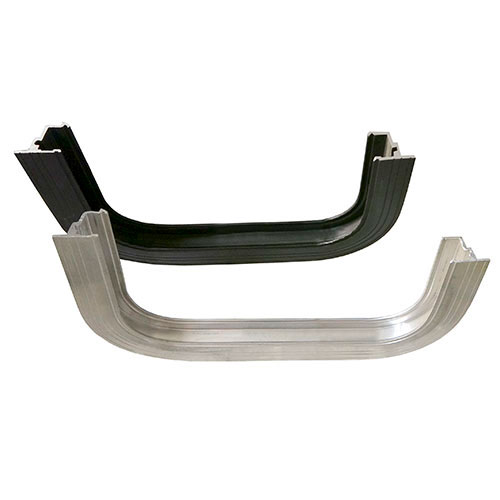

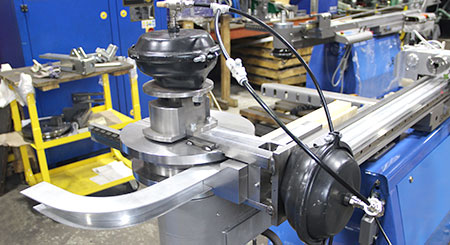

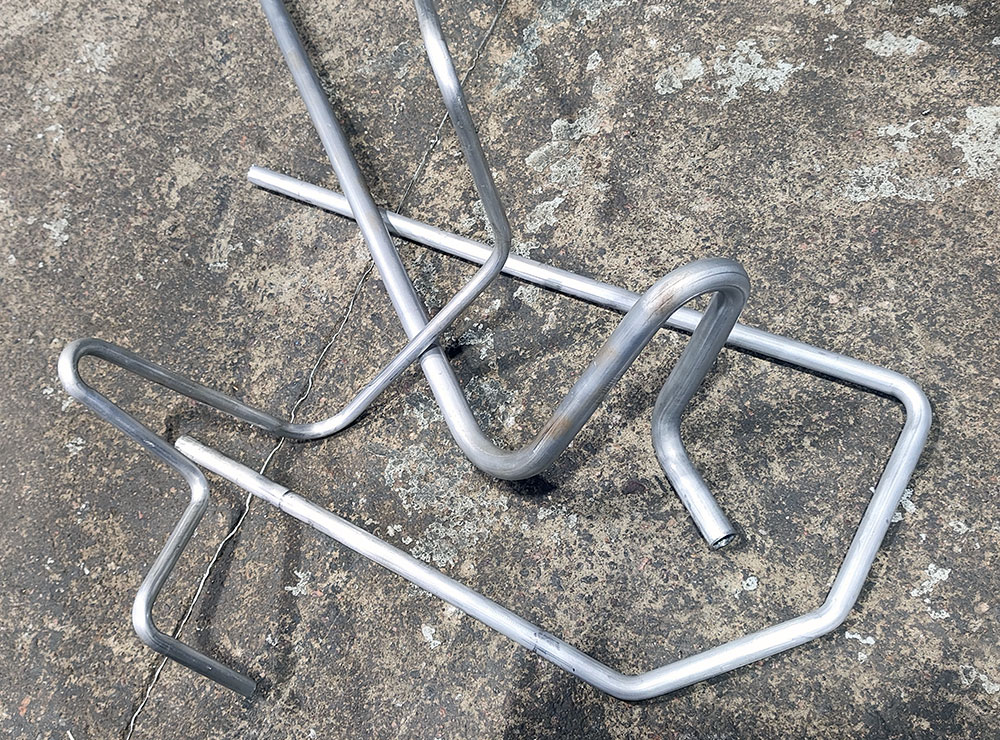

Высокоточная гибка алюминиевых профилей: Алюминиевые профили изгибаются без волн и повреждений, сохраняя целостность и размеры крепежных пазов.

Отсутствие «мертвых зон»

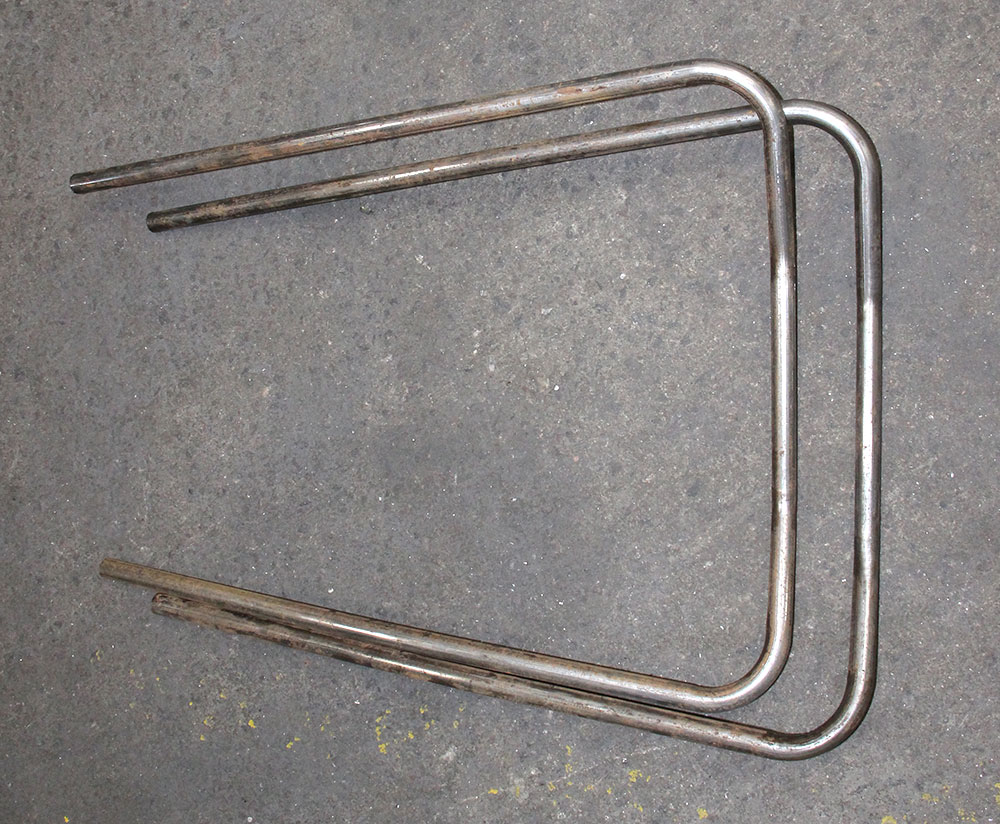

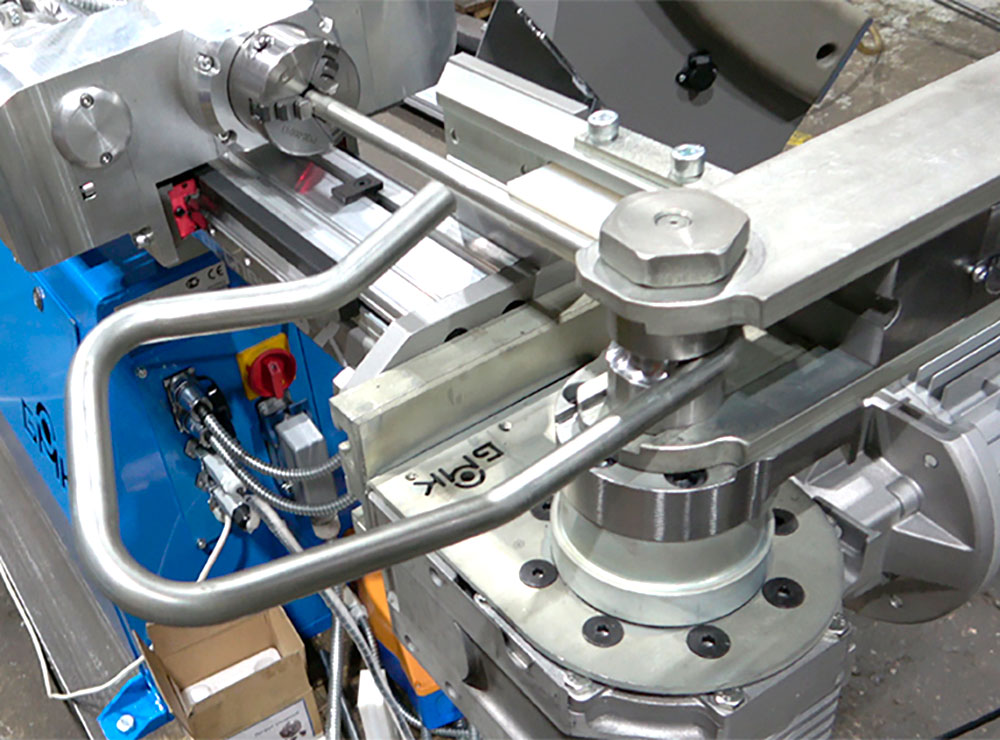

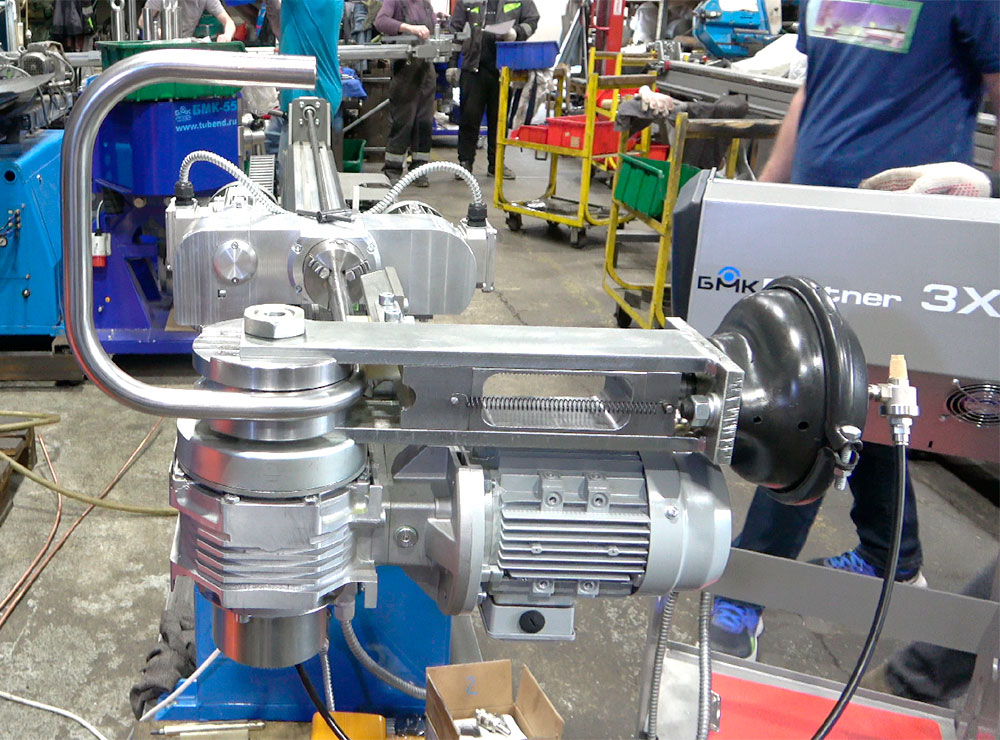

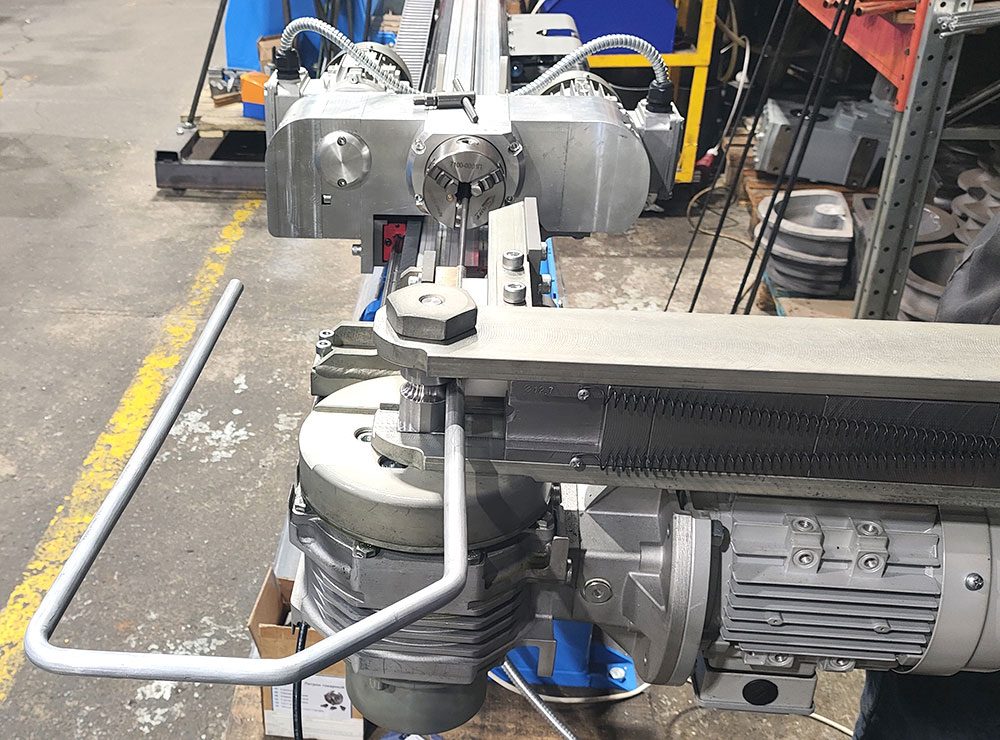

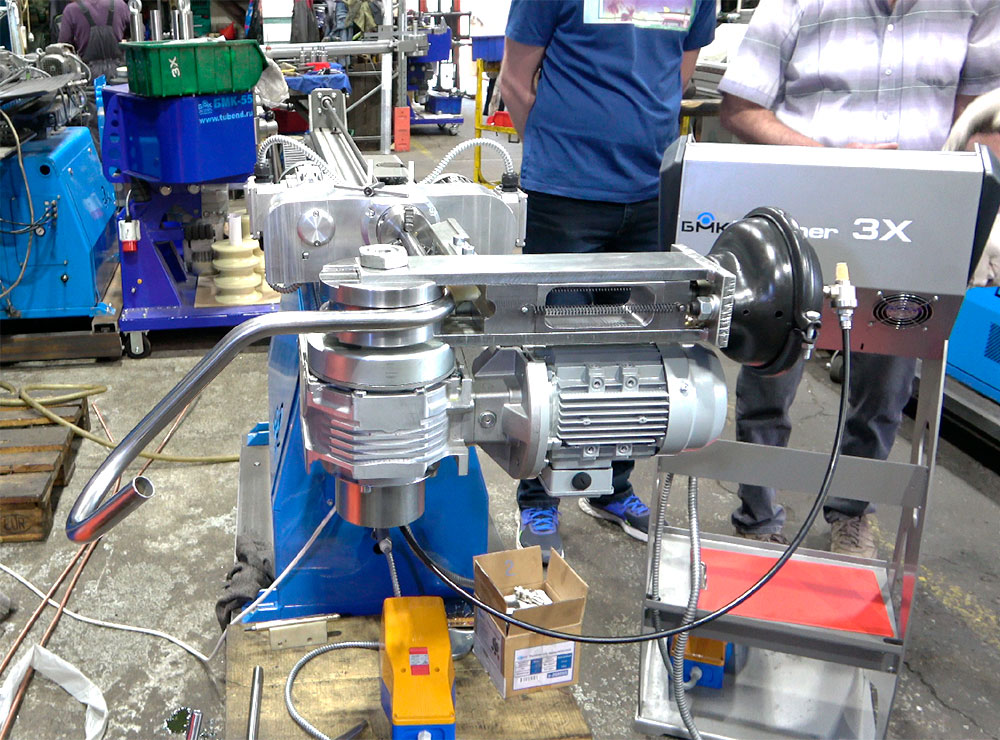

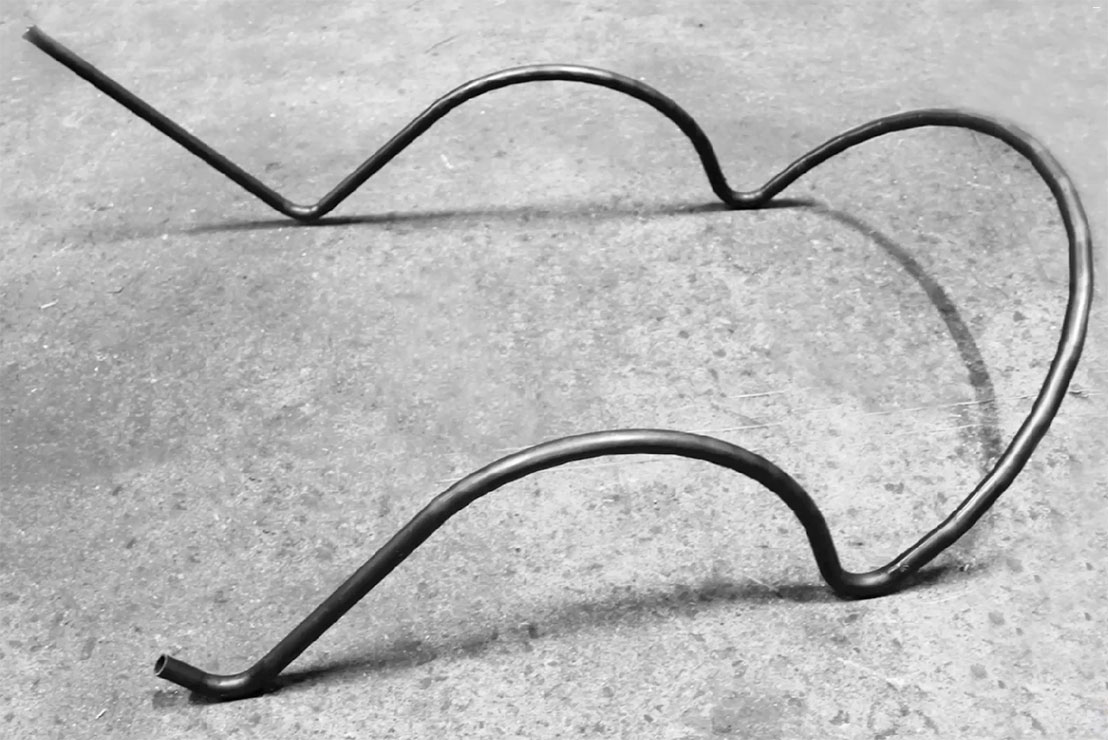

Свобода для гибки сложных форм: Вынесенный вперед на 860 мм гибочный модуль высотой 400 мм позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под вынесенным вперед гибочным модулем.

Быстрый ввод в эксплуатацию

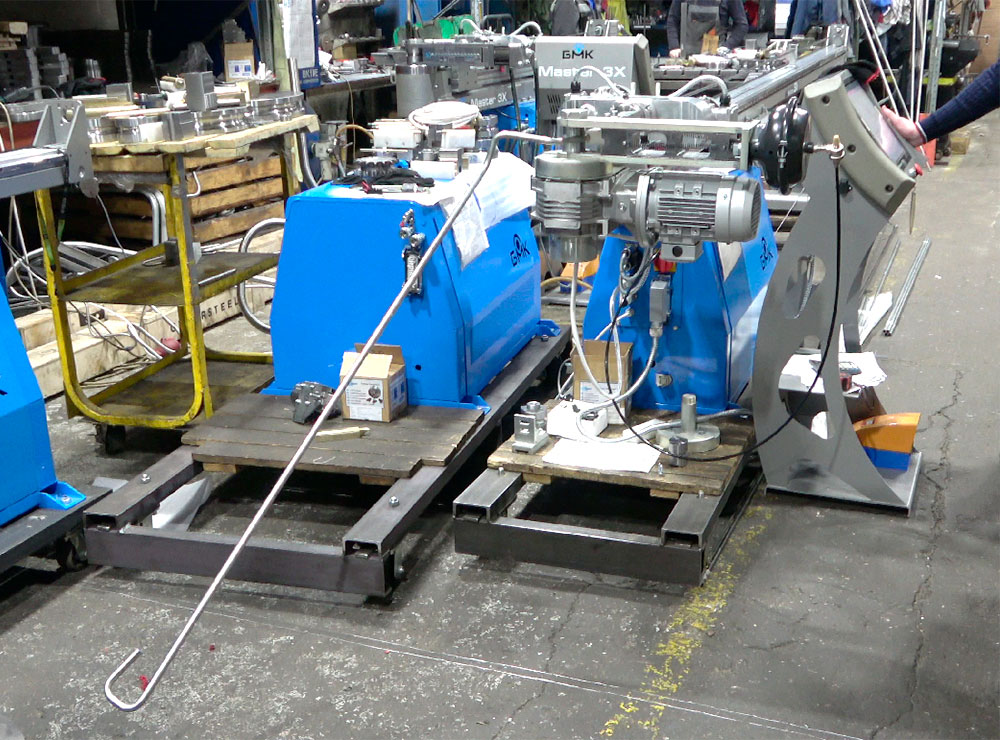

Не требует фундамента - работает на технологическом подрамнике либо анкерится к полу.

Удобный монтаж: Панельная сборка с быстроразъемными соединениями значительно ускоряет установку и подключение.

Проектирование деталей

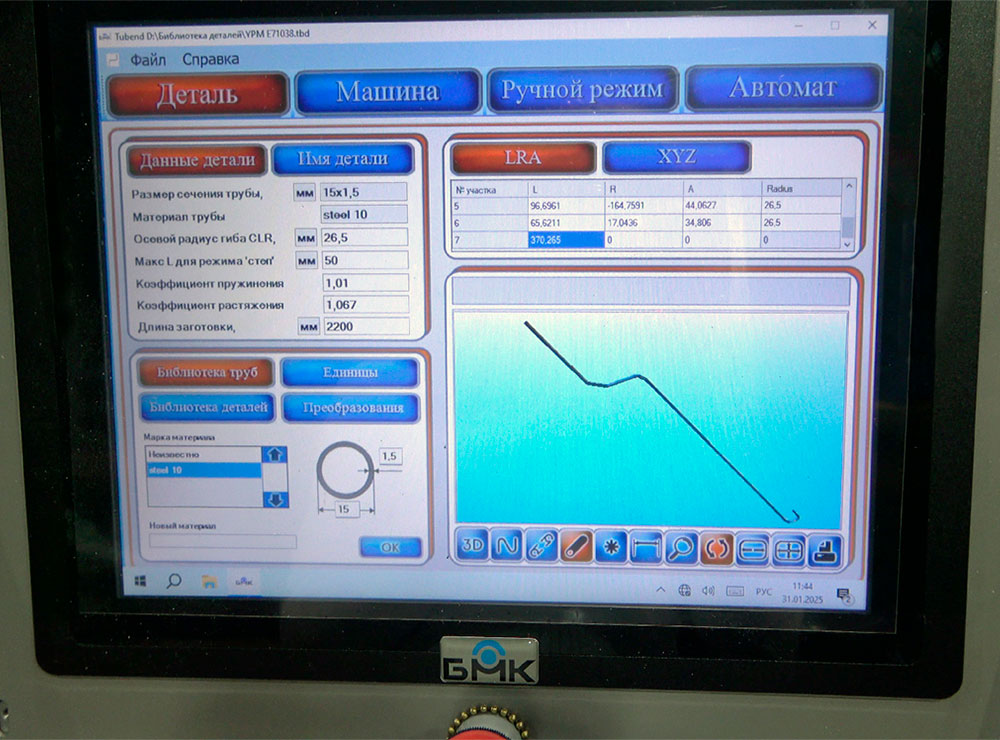

Чтобы спроектировать деталь, оператору достаточно ввести ее параметры в программу станка одним из способов:

Быстрый ручной ввод параметров:
• Ввод координат в осях XYZ
• Ввод данных в формате LRA (длины прямых участков, углы поворота, углы гиба)

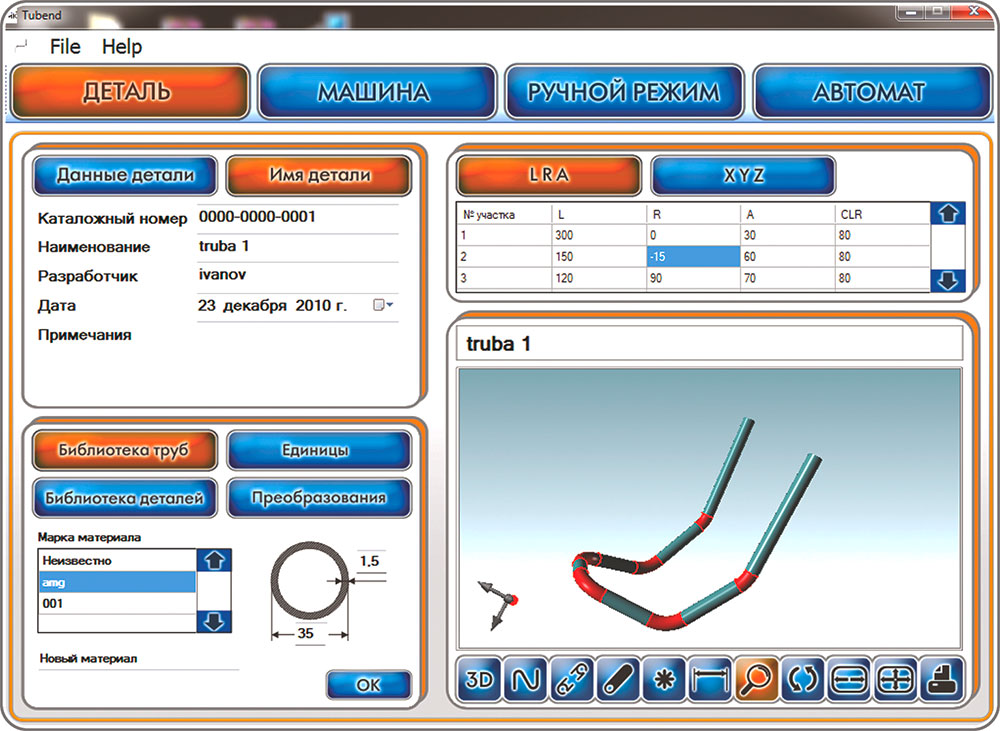

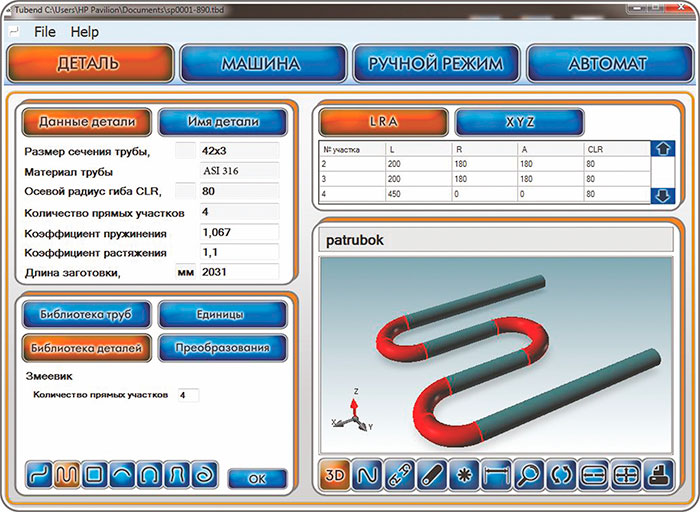

Автоматические возможности ПО TUBEND

Программное обеспечение TUBEND автоматически выполняет следующие задачи на основе введенных параметров:

3D-моделирование:
• Создает интерактивную 3D-модель детали.
• Позволяет вращать, масштабировать модель и измерять расстояния между любыми точками.
• Отображает габаритные размеры.

Инженерные расчеты:
• Вычисляет точную длину заготовки, учитывая растяжение материала при гибе.
• Рассчитывает углы гиба с поправкой на пружинение материала трубы.

Конструкторская документация:
• Формирует чертеж детали с указанием координат в форматах XYZ (декартовы) и LRA (длина-поворот-гиб).

Конвертация данных:
• Пересчитывает параметры для правосторонней/левосторонней гибки.
• Адаптирует программу для гибки детали с противоположной стороны.
• Преобразует координаты между системами XYZ и LRA.
• Конвертирует единицы измерения (мм ↔ дюймы) для размеров трубы и детали.

Подготовка к производству:
• Генерирует управляющую программу для трубогибочного станка.

Хранение данных:
• Внутренняя память позволяет хранить свыше 10 миллионов файлов спроектированных деталей.
• Предусмотрена возможность копирования данных на внешние носители через USB-порт.

Симуляция процесса гибки

Программа позволяет визуализировать процесс гибки спроектированной детали в виде анимационного видео с привязкой к конкретной модели станка.

• Предварительная проверка возможности изготовления детали на вашем оборудовании, ещё до запуска производства.

• Выявление коллизий: Система автоматически подсвечивает на 3D-модели потенциальные столкновения детали с инструментом или частями станка.

• Автоматическая оптимизация: При необходимости программа автоматически пересчитает параметры начала гибки детали с одного конца на другой или с правосторонней гибки на левостороннюю (при наличии функции левосторонней гибки)

2 режима гибки

• Автоматический: Обеспечивает высокую точность и производительность, исключая из процесса человеческий фактор. Работа оператора заключается только в заправке трубы в станок, нажатии на педаль и снятии готового изделия.

• Пошаговый: Дает возможность корректировки программы на любом этапе проектирования и гибки деталей, а так же для отработки технологии вновь изготавливаемых деталей.

Дополнительные возможности ПО TUBEND

• Билиотека материалов: Материалы вводятся пользователем и сохраняются в памяти для дельнейшего использования.

• Сохраняет статистику: Количество изготовленных деталей / Наименование деталей / Время изготовления одной конкретной детали и партии деталей
