Полуавтоматический трубогиб с ЧПУ CE-30/2 PARTNER 2-х коорд.

Превосходное качество гиба

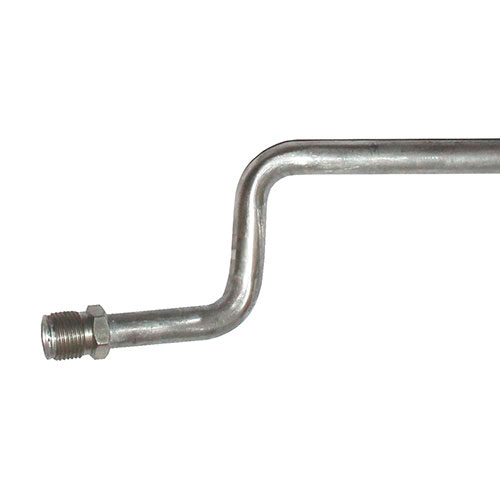

Идеальная геометрия круглых труб: Гибка выполняется без гофр и заломов даже на тонкостенных трубах. Овальность в месте изгиба не превышает 5%.

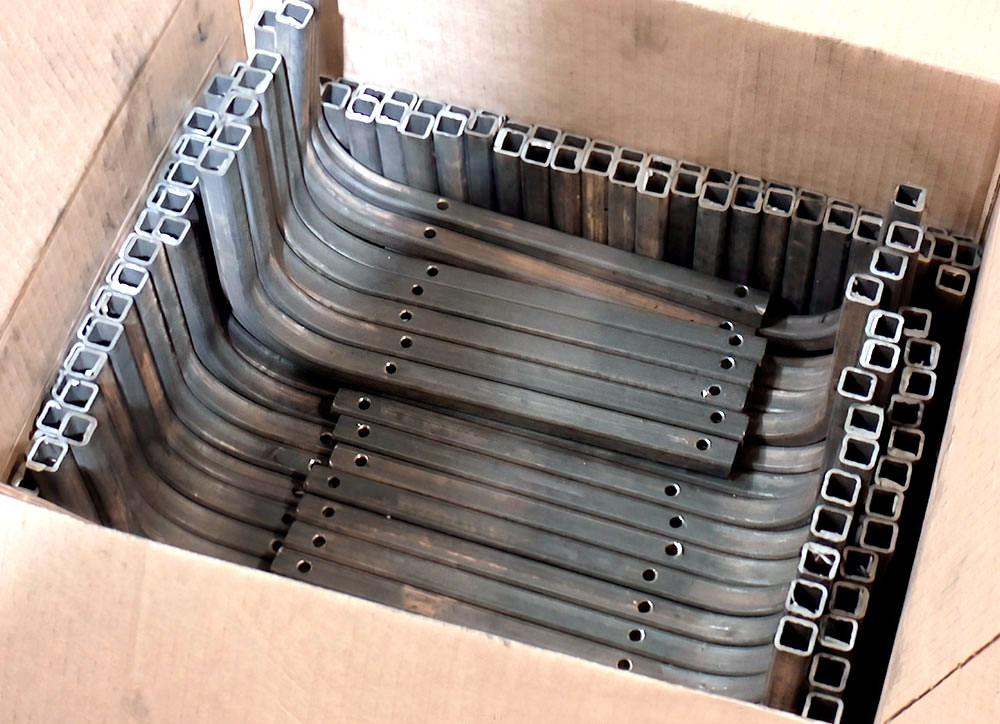

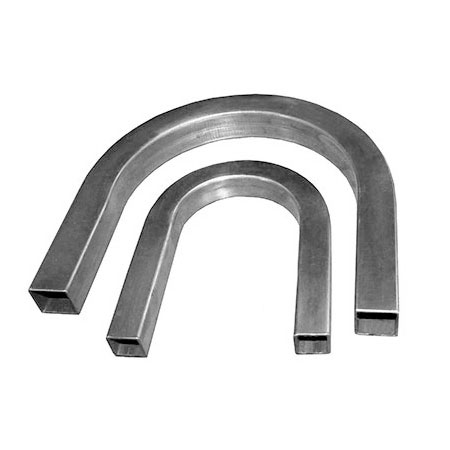

Сохранение формы сечения профильных труб: Специализированная оснастка позволяет гнуть профильные трубы без деформации и внутреннего подглубления.

Высокоточная гибка алюминиевых профилей: Алюминиевые профили изгибаются без волн и повреждений, сохраняя целостность и размеры крепежных пазов.

Высокая производительность и повторяемость

2000 и более гибов за 8-ми часовую смену при изготовлении простых деталей одного наименования

Повторяемость деталей не менее 98% при стабильности диаметра и толщины стенки трубы.

Стандарты качества: точность гибов соответствует классу «Точный» согласно ГОСТ 30893.1-2002.

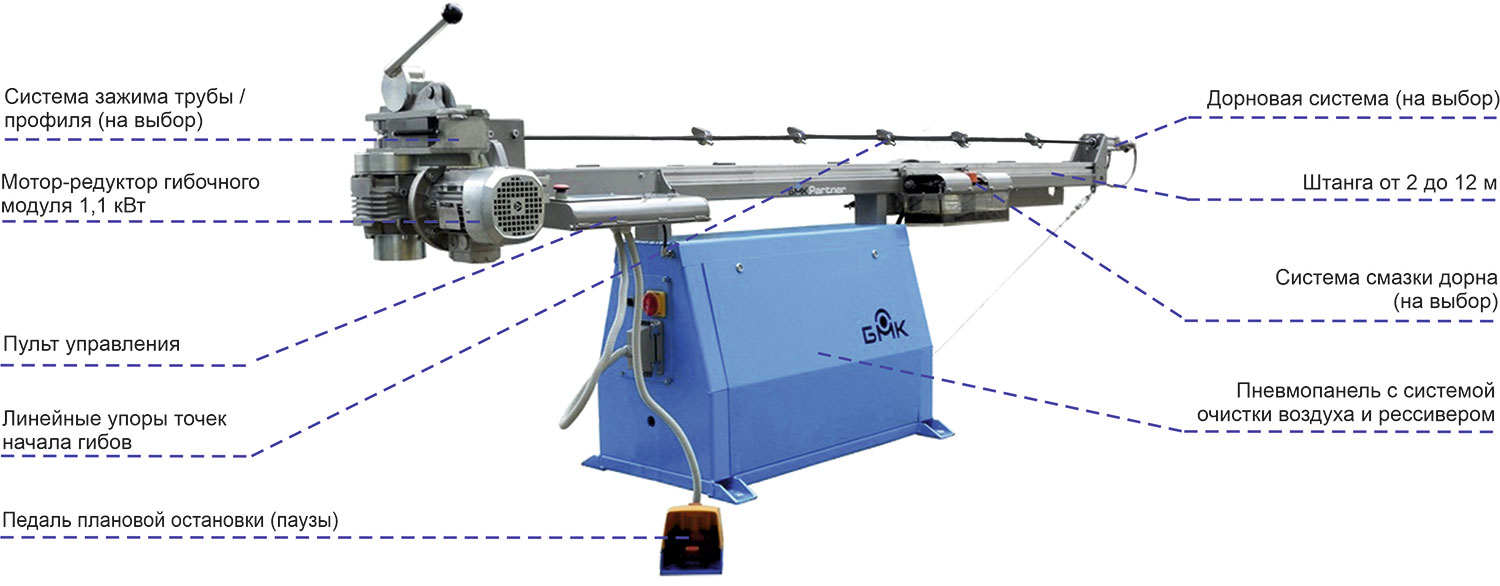

Модульная конструкция

Трубогиб спроектирован по модульному принципу, что дает вам свободу выбора оптимальной степени автоматизации при заказе станка.

По мере развития вашего производства вы сможете повысить степень автоматизации трубогиба, дооснащая его новыми модулями.

Отсутствие «мертвых зон»

Свобода для гибки сложных форм: Вынесенный вперед гибочный модуль высотой 350 мм позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под вынесенным вперед гибочным модулем.

Быстрый ввод в эксплуатацию

Не требует фундамента - работает на технологическом подрамнике либо анкерится к полу.

Удобный монтаж: Панельная сборка с быстроразъемными соединениями значительно ускоряет установку и подключение.

Станок выполняет автоматически:

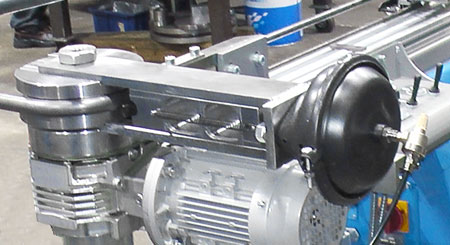

- Зажим трубы (при автоматическом зажиме)
- Выдвижение дорна в точку гиба
- Смазку дорна с дозировкой подачи смазки
- Гиб трубы
- Снижение скорости в конце гиба
- Убирание дорна из точки гиба до окончания гиба
- Открытие и возврат зажима с гибочным роликом в исходное положение

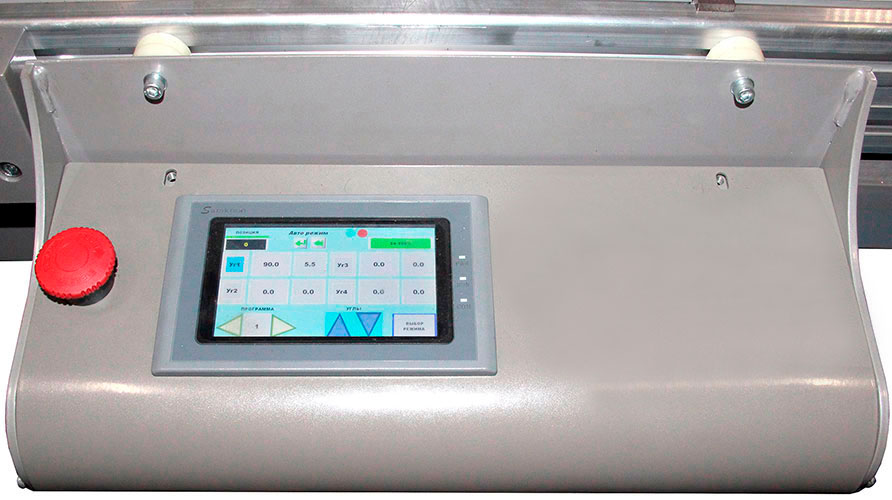

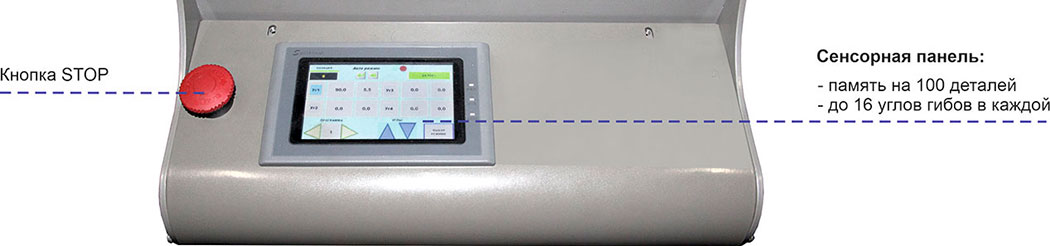

Программируется оператором на сенсорном экране пульта управления

• Угол гиба. Память на 100 деталей имеющих до 15 последовательных углов гибов в каждой

• Скорость гибки в от 20 до 100 %

Прямые участки между гибами задаются упорами:

-Упоры устанавливаются на требуемые расстояния по всей длине специальной направляющей на штанге станка. Во время гибки, когда торец трубы проходит очередной упор, упор механически опускается и торец трубы упирается в этот упор. Так задается точка начала очередного гиба.

Работа по заранее установленным упорам сокращает время изготовления партии деталей. Оператору не нужно перед каждым гибом устанавливать значение выдвижения трубы в точку начала гиба. Выдвижение до упора – занимает секунды.
