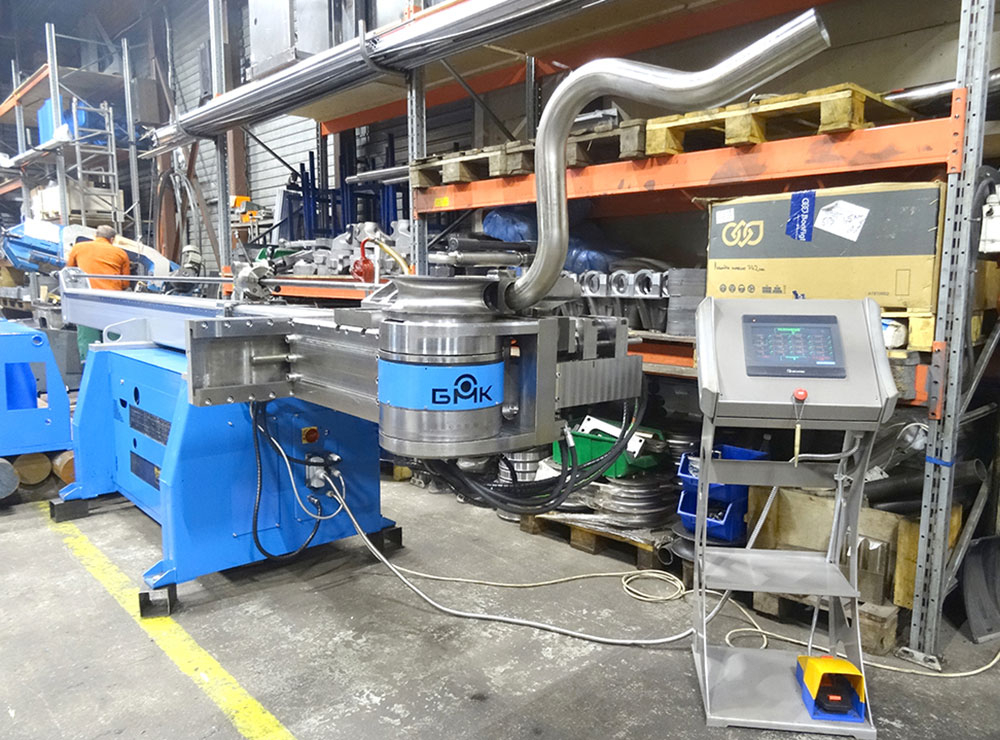

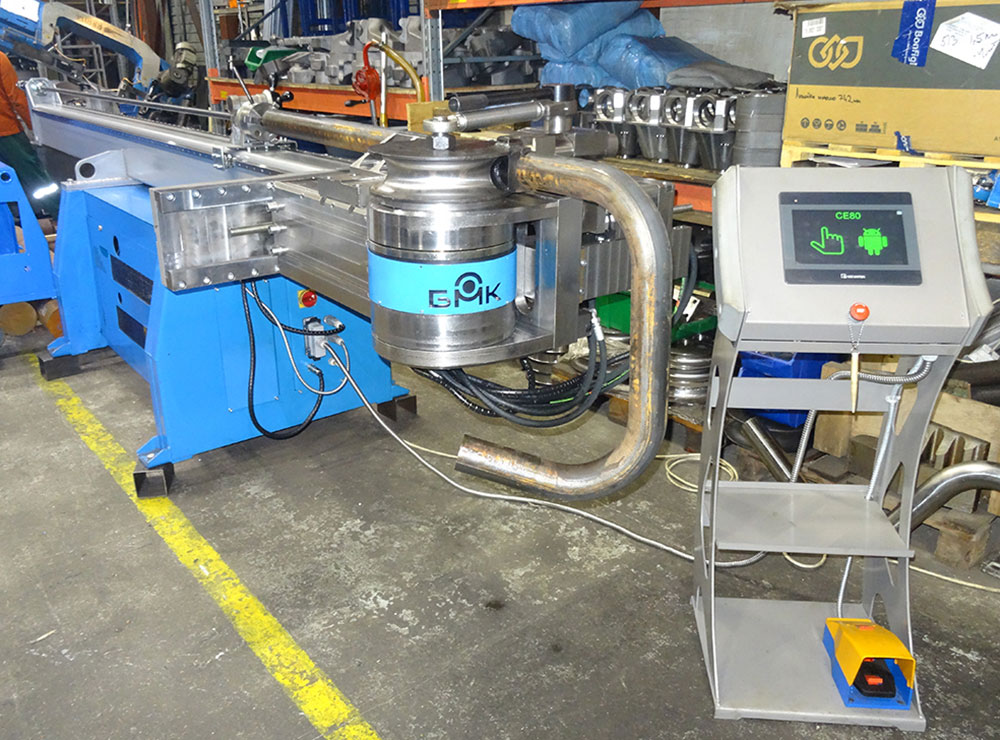

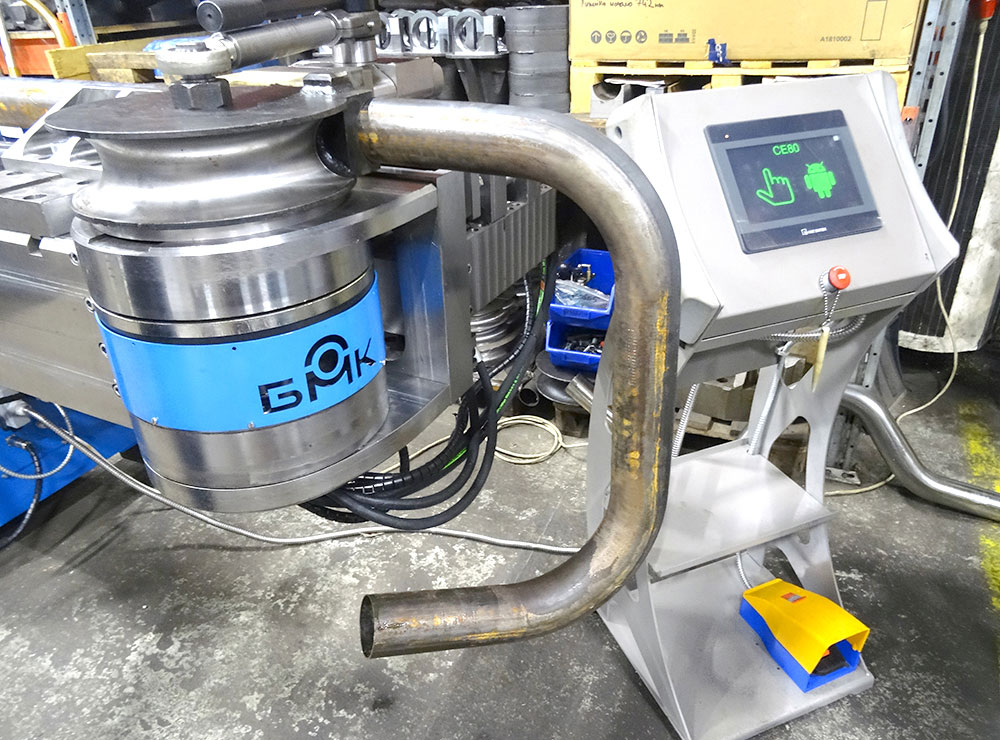

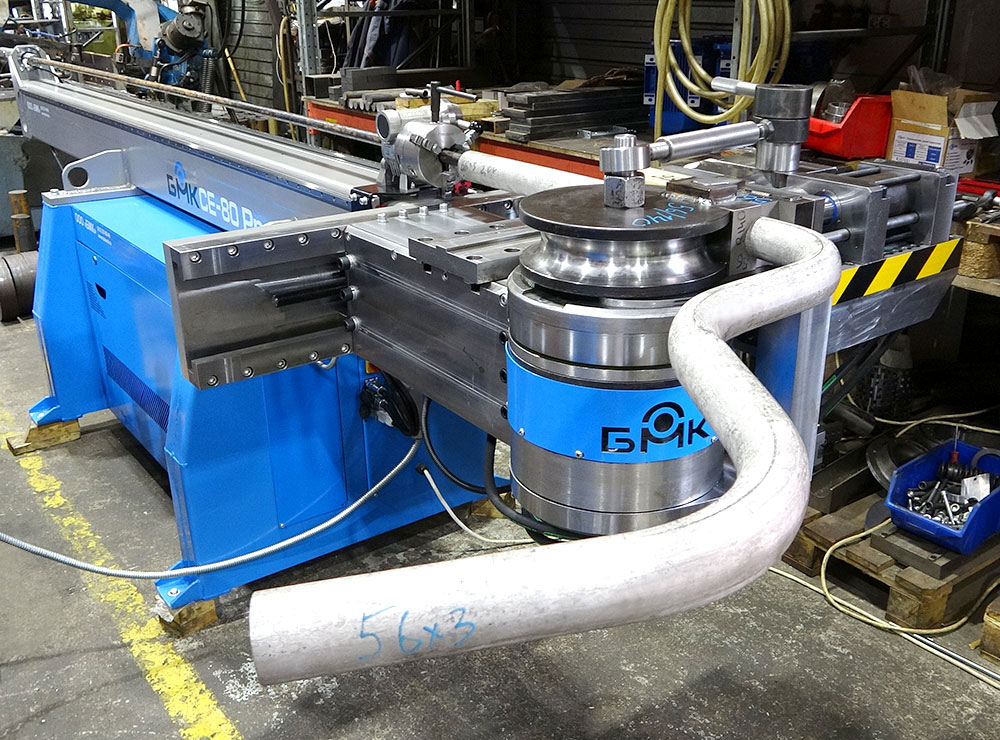

Полуавтоматический трубогиб с ЧПУ CE-80 Profi
ХАРАКТЕРИСТИКИ
Типоразмеры изгибаемых труб и профилей:
* Также любые трубы и профили нестандартной формы.
Примеры изгибаемых изделий:

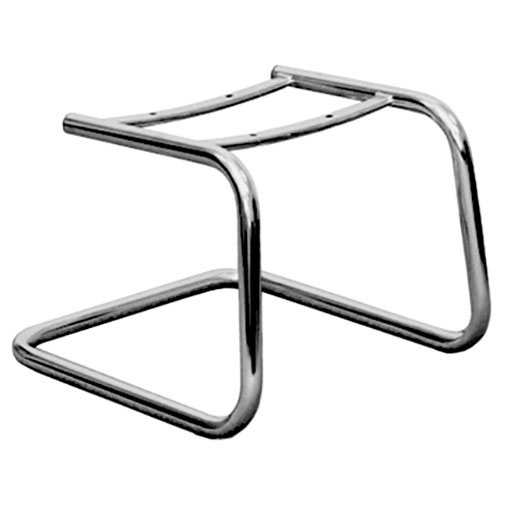

Все изделия >Сложные пространственные детали
Детали из профилей сложного сечения
Детали из профильных труб

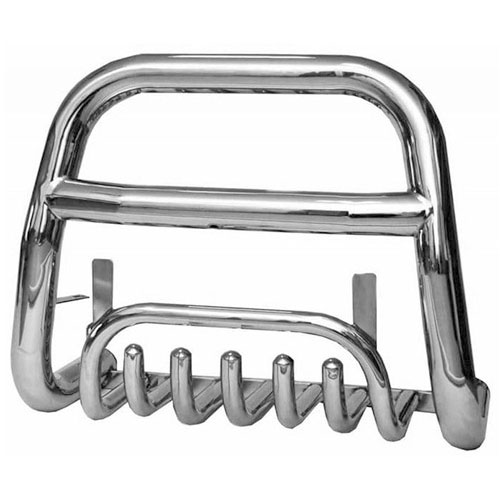

Кенгурятники

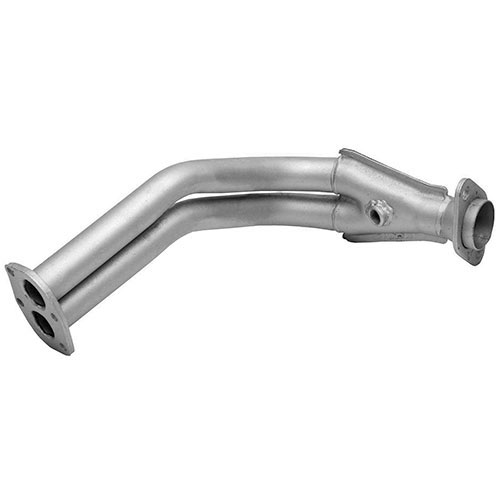

Приемные трубы глушителей
Элементов стойлового содержания скота

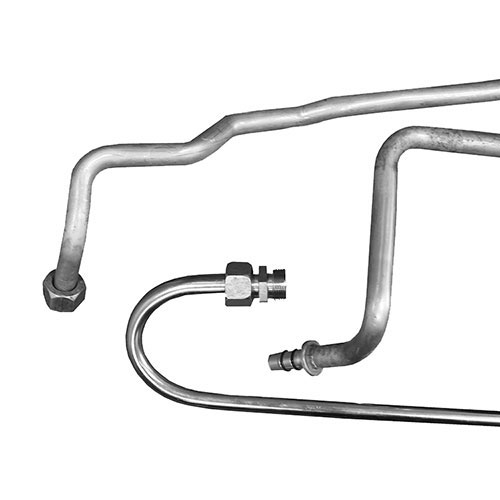

Трубы с резьбой и гайками на концах

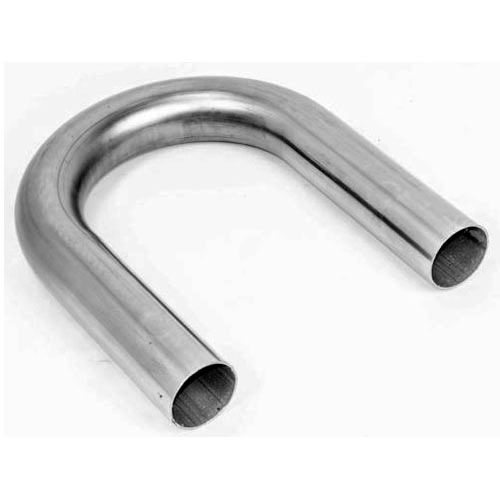

Нагревательные элементы
Заготовки под фитинги
Детали с нулевым выдвижением между гибами
Детали труба в трубе
Трубы теплообменника
Гидравлические трубы
Змеевики

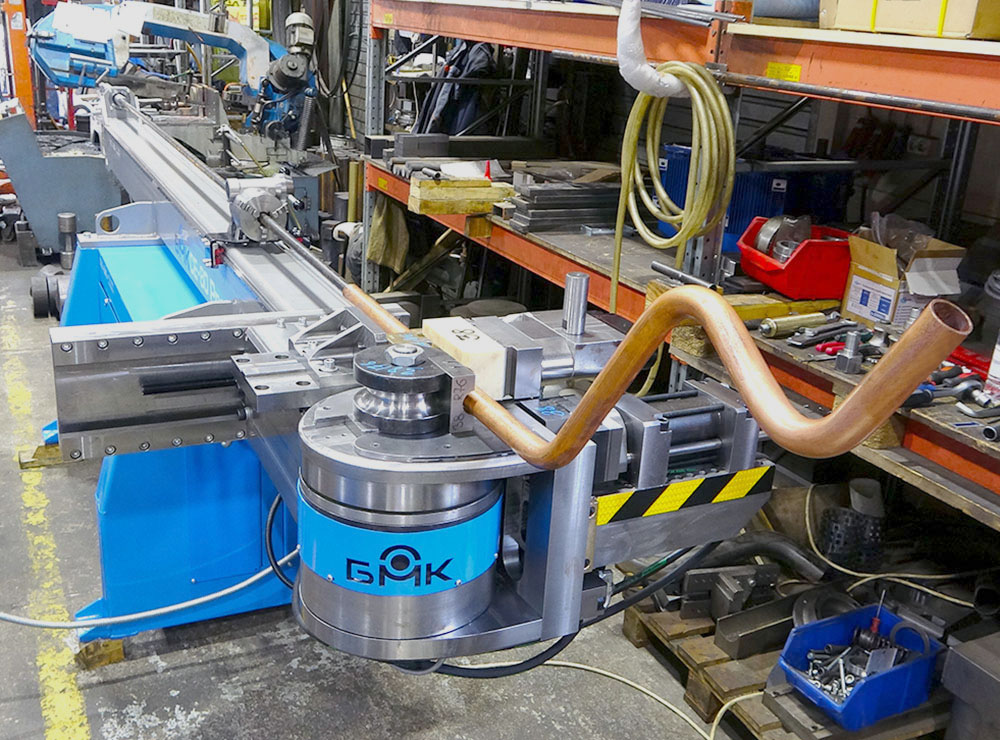

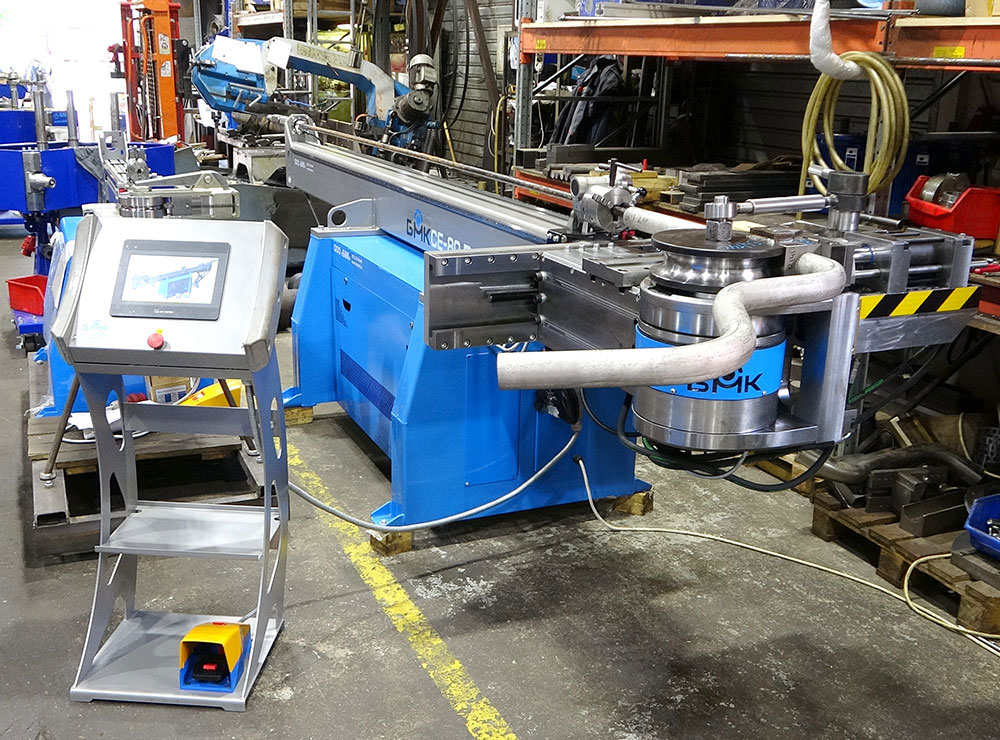

Преимущества полуавтоматического трубогиба CE-80 PROFI
Превосходное качество гиба
Идеальная геометрия круглых труб: Гибка выполняется без гофр и заломов даже на тонкостенных трубах. Овальность в месте изгиба не превышает 5%.
Сохранение формы сечения профильных труб: Специализированная оснастка позволяет гнуть профильные трубы без деформации и внутреннего подглубления.
Высокоточная гибка алюминиевых профилей: Алюминиевые профили изгибаются без волн и повреждений, сохраняя целостность и размеры крепежных пазов.
Высокая производительность и повторяемость
2000 и более гибов за 8-ми часовую смену при серийном производстве
Повторяемость деталей не менее 98% при стабильности диаметра и толщины стенки трубы.
Стандарты качества: точность гибов соответствует классу «Точный» согласно ГОСТ 30893.1-2002.
Отсутствие «мертвых зон»

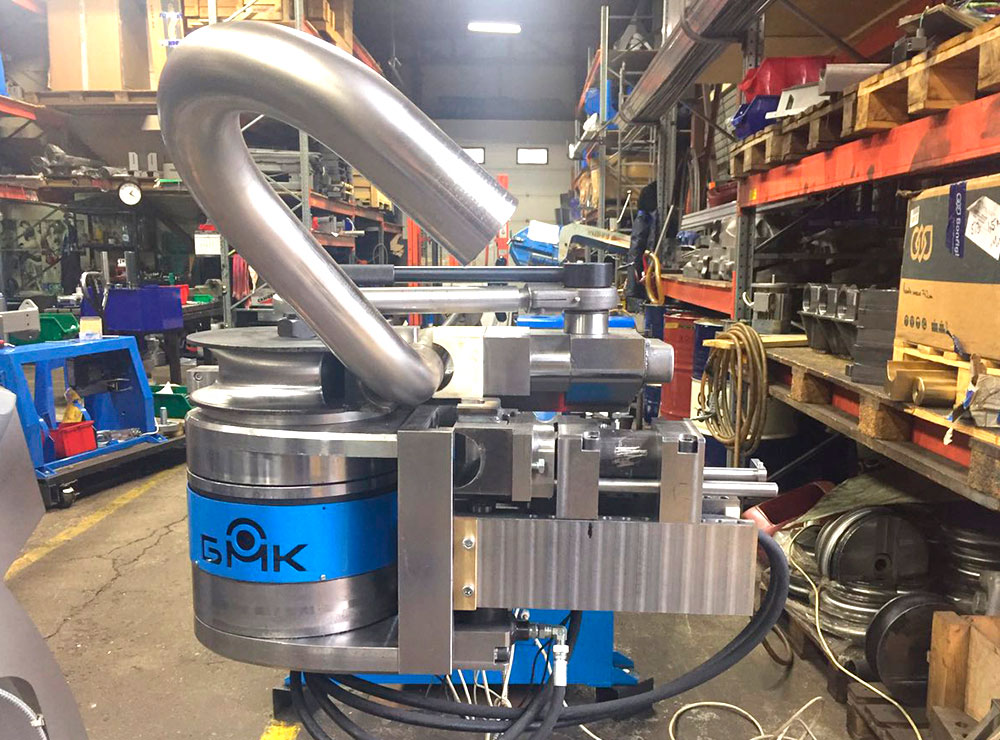

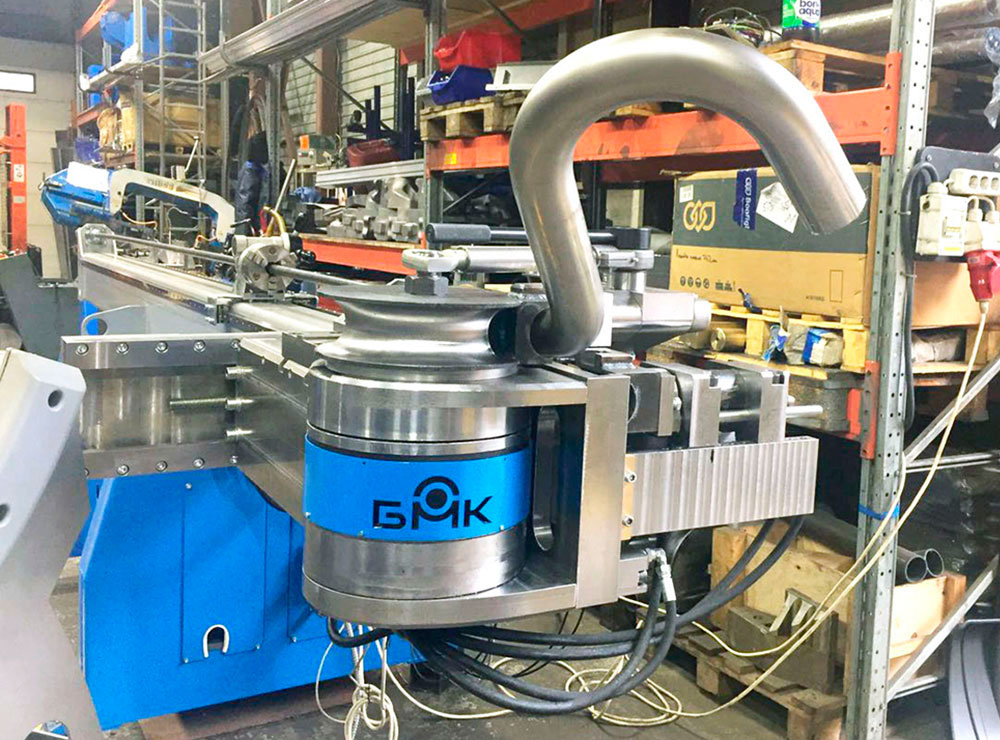

Свобода для гибки сложных форм: Вынесенный вперед на 860 мм гибочный модуль высотой 400 мм позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под вынесенным вперед гибочным модулем.
Быстрый ввод в эксплуатацию
Не требует фундамента - работает на технологическом подрамнике либо анкерится к полу.
Удобный монтаж: Панельная сборка с быстроразъемными соединениями значительно ускоряет установку и подключение.
Программирование трубогиба
Станок выполняет автоматически
• Зажим трубы
• Прижим скользящего башмака
• Выдвижение дорна в точку гиба
• Смазку дорна с дозировкой подачи смазки (опция)
• Гиб трубы
• Снижение скорости в конце гиба
• Убирание дорна из точки гиба до окончания гиба
• Открытие зажима
• Отвод скользящего башмака
• Возврат гибочного ролика в исходное положение
Программируется оператором на стойке управления
• Угол гиба. Память на 100 деталей имеющих до 16 последовательных углов гибов в каждой
• Скорость гибки в %
Программируется оператором на станке
• Точки начала гибов задаются упорами на штанге трубогибочного станка.
• Углы поворотов трубы в пространстве задаются упорами на лимбе каретки
Работа оператора в процессе гибки
• Выдвижение трубы в точку начала очередного гиба (до следующего упора)
• Поворот трубы в пространстве по лимбу каретки
Работа по заранее установленным упорам сокращает время изготовления партии деталей. Оператору не нужно перед каждым гибом устанавливать значение выдвижения трубы в точку начала гиба. Выдвижение трубы до упора и поворот – занимает секунды.
Параметры работы полуавтоматического трубогиба CE-80 Profi
| Возможные радиусы гиба, мм | 50-500 |
| Минимальный радиус гиба (в зависимости от параметров трубы) | От 1,3-1,5 D (В зависимости от параметров трубы) |
| Углы гиба,град. | 0 - 180 + пружинение |
| Углы поворота трубы в пространстве, град. | 0 - 360 |
| Выдвижение трубы между гибами: минимальное, мм / под заказ | 150 / от 0,1D |
| Дискретность задания угла гиба, град. | 0,1 |
| Дискретность задания угла поворота трубы в пространстве, град. | 1 |
| Дискретность задания выдвижения трубы между гибами, мм | 0,5 |
| Направление гибки | По часовой стрелке |
Программирование
| Язык ЧПУ | Русский |
| Интерфейс ЧПУ | Жидкокристаллический, сенсорный экран 7” на стойке управления |
| Программируются с помощью ЧПУ: | |
| Углы гиба | Память 100 деталей до 16 углов на каждой |
| Регулировка скорости гиба, % | 20-100 |
| Программируются на станке: | |
| Прямые участки между гибами | Упорами на штанге станка |
| Количество упоров на штанге станка, шт | 5 в базовой комплектации / под заказ без ограничений |
| Углы поворота трубы в пространстве | По градуировке лимба каретки |
Скорость работы
| Скорость гиба, град./сек. | 9 |
| Скорость возврата гибочного модуля, град./сек. | 18 |
Энергопитание
| Гибочный модуль | 4 кВт,380В |
| Гидростанция зажима, поджима трубы и автоматического выдвижения - убирания дорна | 2,2 кВт, 380В |
Габариты
| Длина, мм | 4500-21500 |
| Ширина, мм | 1230 |
| Высота, мм | 1250 |
| Вынос вперед гибочного модуля, мм | 800 |
| Высота гибочного модуля, мм | 500 |
| Масса, кг | 1800-2400 |
| Штанга, м | 2-20 |
Эффективность работы - затраты времени на:
| Обучение оператора работе на станке | 2-3 часов |
| Монтаж и ввод в эксплуатацию | 6-8 часа |
| ТО на 1000 часов работы станка | Не более 1 часа |
| Ввод данных ЧПУ | 4-6 минут |
| Установка упоров | 10-20 минут |
| Смена оснастки | 5-10 минут |
| Поставка расходников и запчастей | Всегда в наличии на складе в ООО «БМК» |

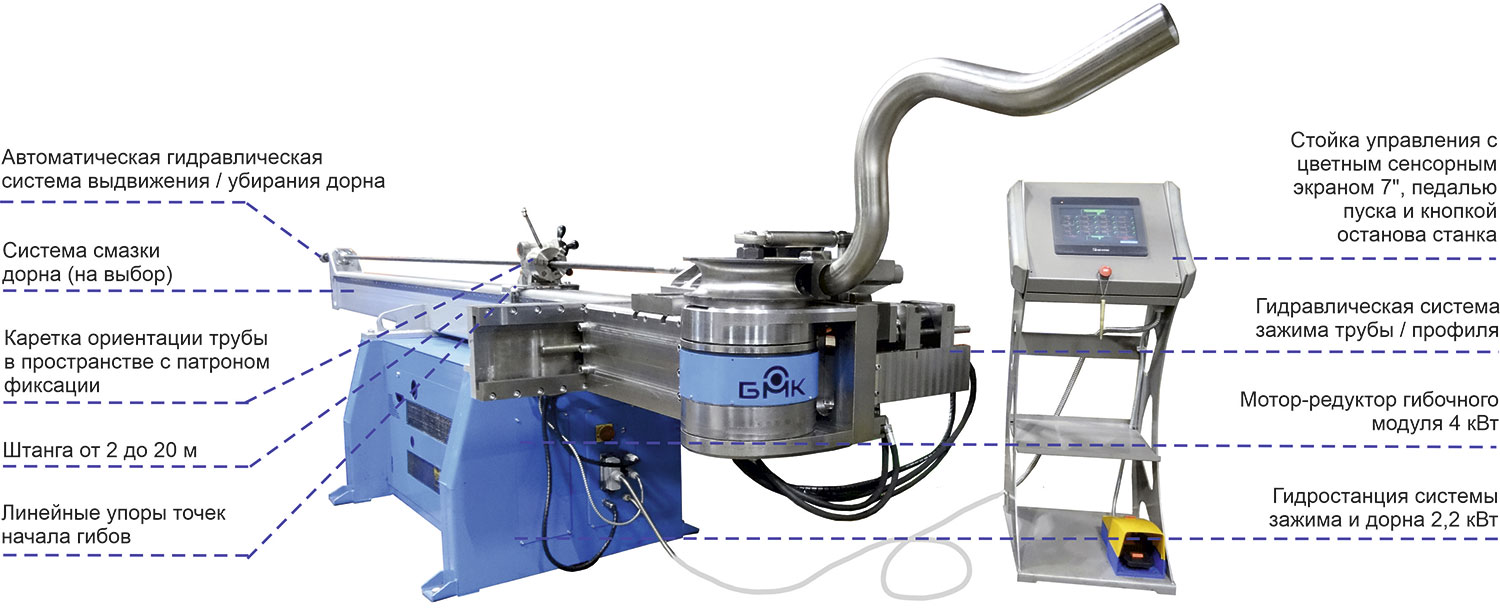

Варианты комплектации полуавтоматического трубогиба CE-80 Profi
Автоматическая система выдвижения - убирания дорна
Автоматическая система выдвижения-убирания дорна выдвигает дорн в точку гиба, а перед окончанием гиба возвращает в исходное положение.
Используется для достижения высокого качества гибка на тонкостенных трубах и профилях.
Варианты смазки дорна
Автоматическая смазка дорна
Автоматической смазка синхронизированна с выдвижением дорна и началом гиба и осуществляется в автоматическом режиме без участия оператора
Ручная смазка дорна
Смазка импульсно подается в дорн, за счет нажатия рукой на рукоятку насоса, перед каждым гибом
Каретка ориентации трубы в пространстве
Поворот трубы в пространстве осуществляется за счет вращения штурвальчика редуктора каретки по градуировке лимба
Штанга
Длина штанги определяется максимальной длиной развертки трубной детали + 300 мм, приведенной к наибольшему целому значению в метрах. Либо длинной используемых в работе труб и профилей.
Cо станком поставляется:
- Упаковочная тара (стальной технологический поддон с деревянной обрешеткой, деревянные ящики)
- Руководство по эксплуатации и гарантийный талон
- Копия сертификата соответствия
- Обучение специалистов заказчика работе на трубогибе в ООО "БМК"
Дополнительные опции:
- Установка кронштейна складкоразглаживателя (блокиратора пружинения)
- Изготовление оснастки под любой типоразмер труб и профилей
Варианты оснастки к полуавтоматическому трубогибу CE-80 PROFI

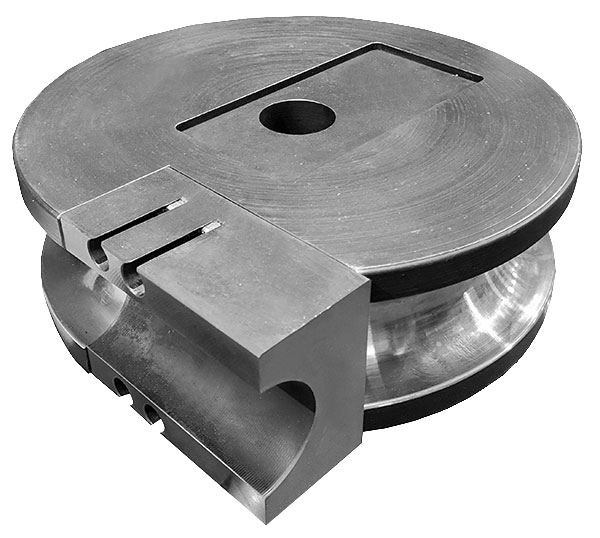

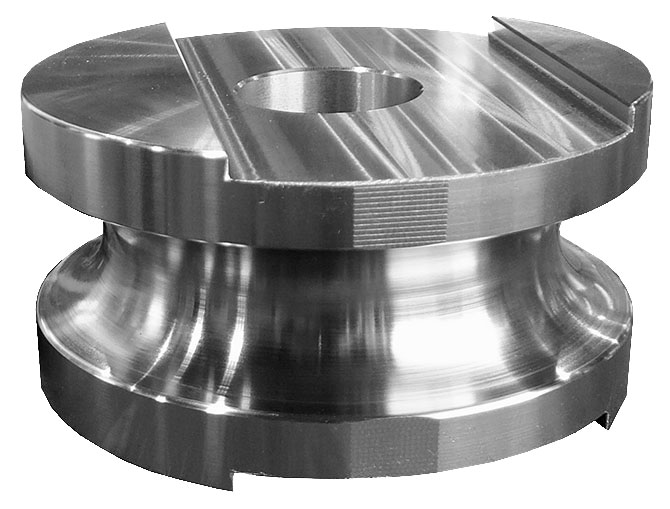

1. Гибочные ролики
Круглый
С прямым участком
2. Дорны
Жесткий
Гибкий
Гибкий секционный
3. Зажим
4. Складкоразглаживатель
5. Вставка скользящего башмака
6. Вставка блокиратора пружинени
