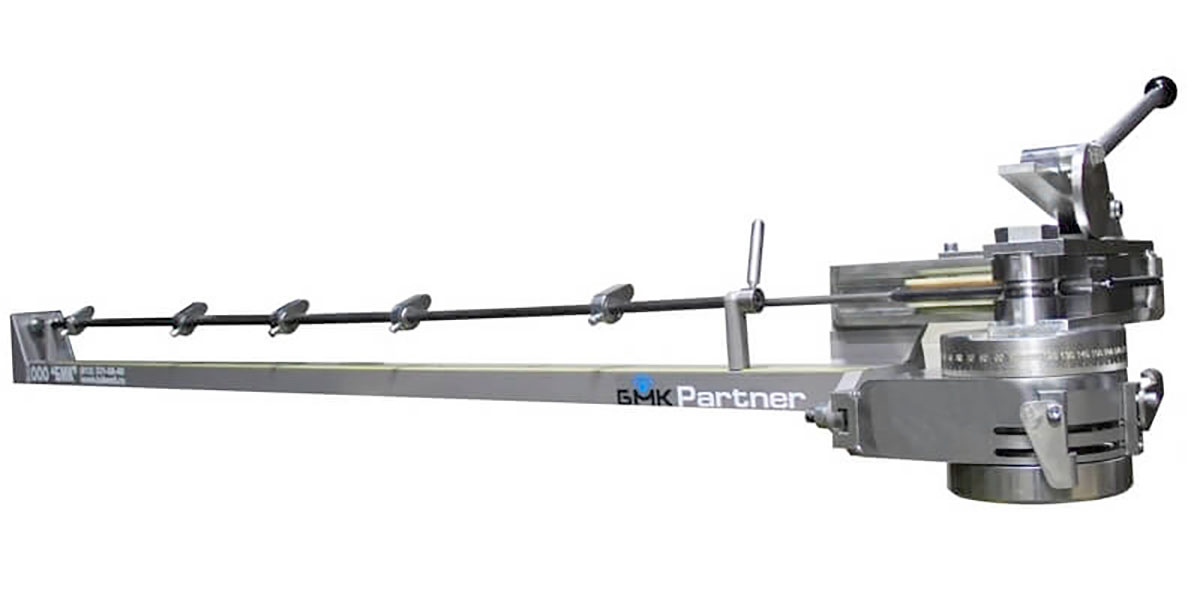

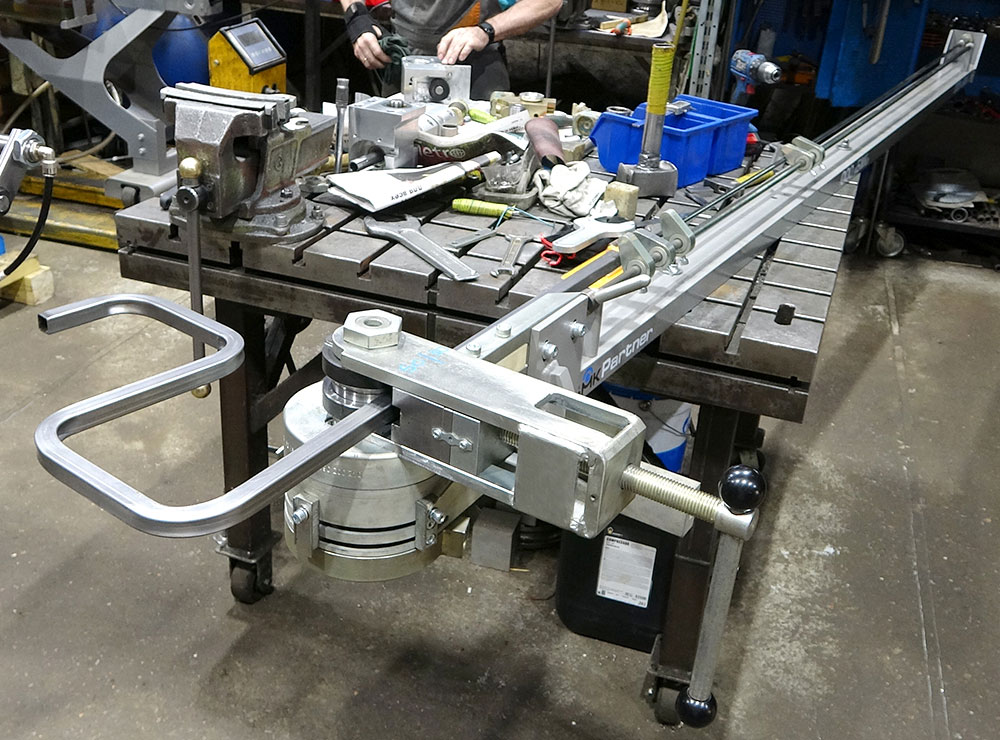

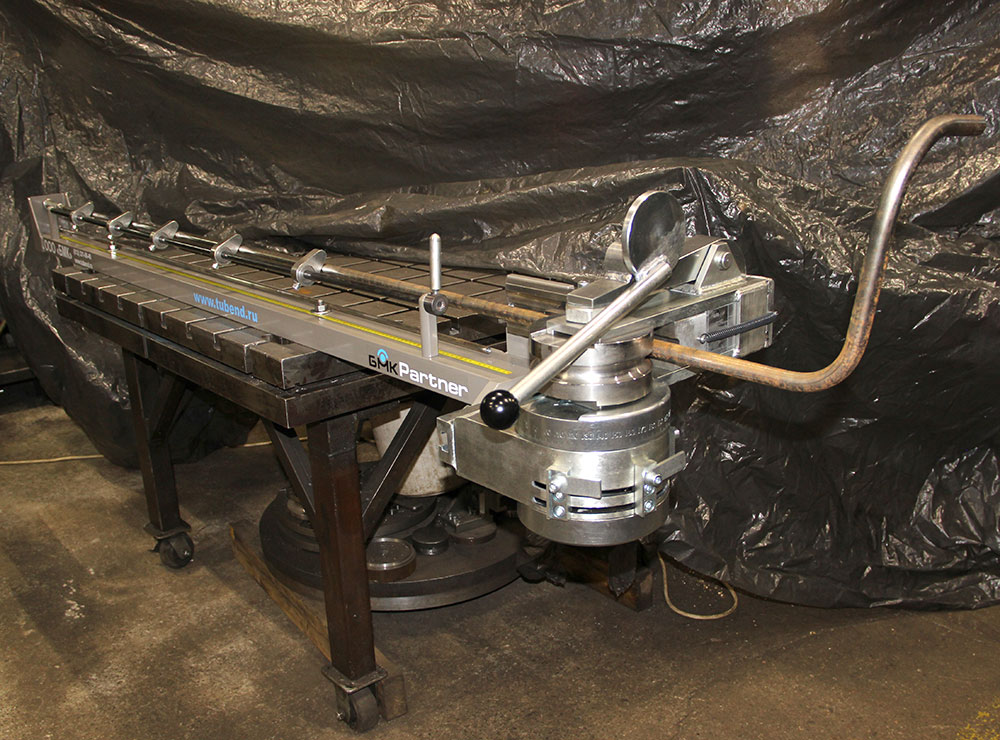

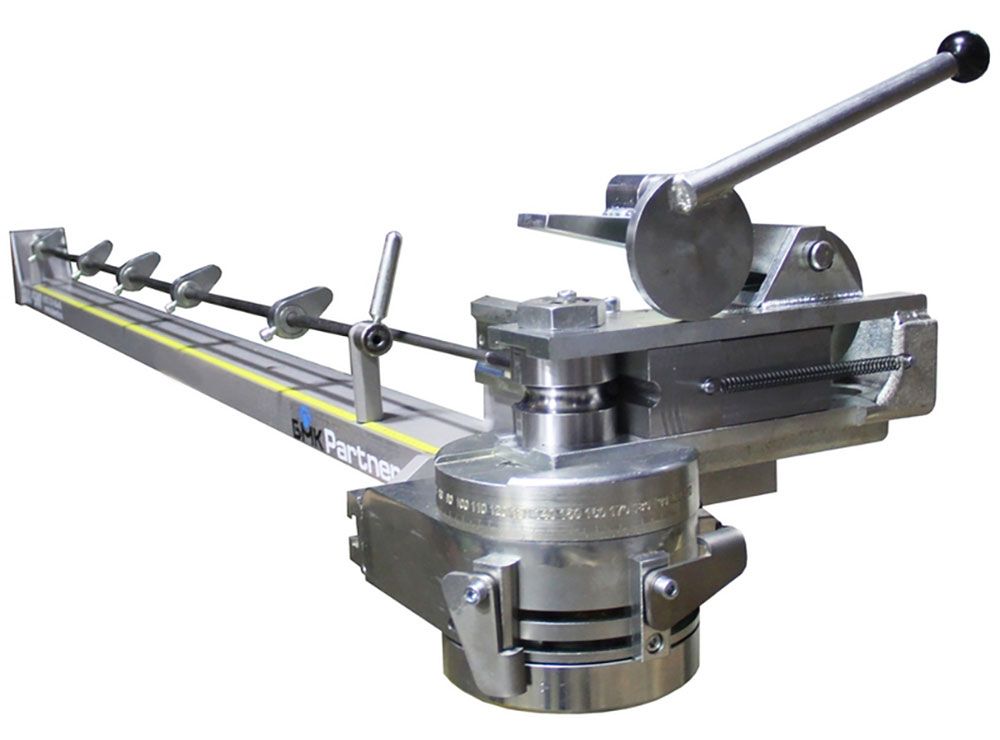

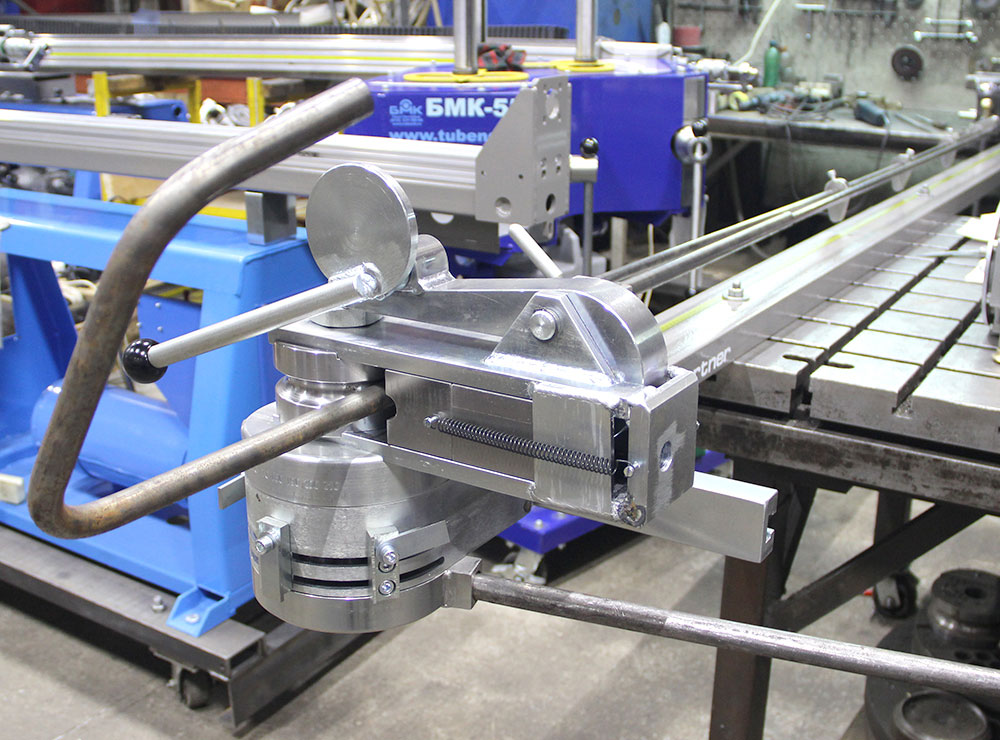

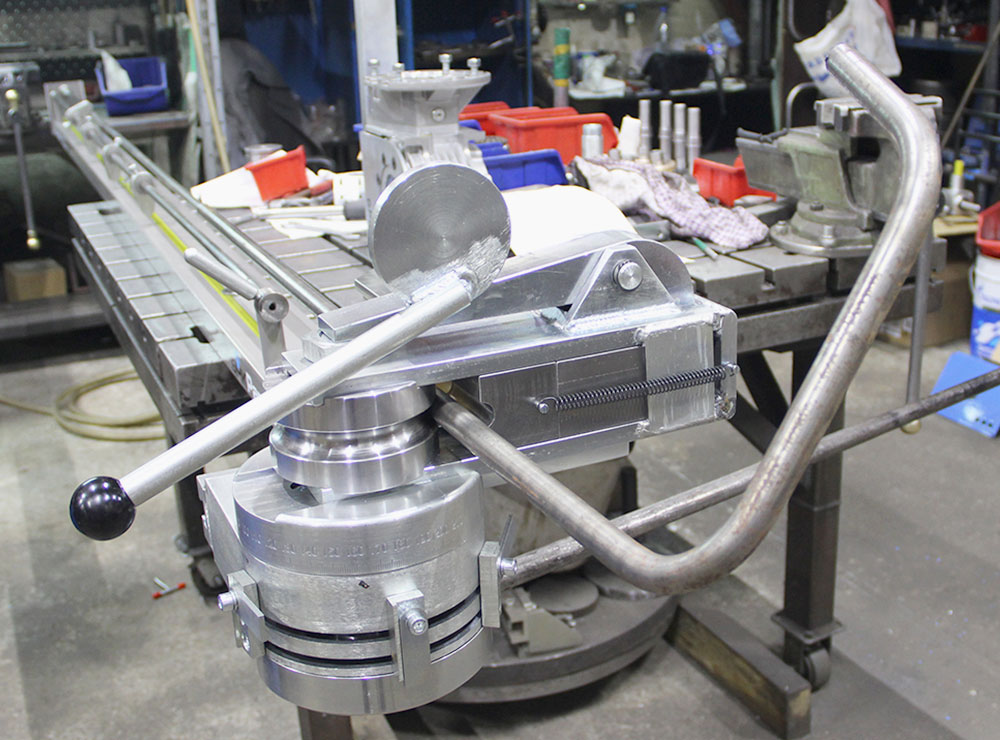

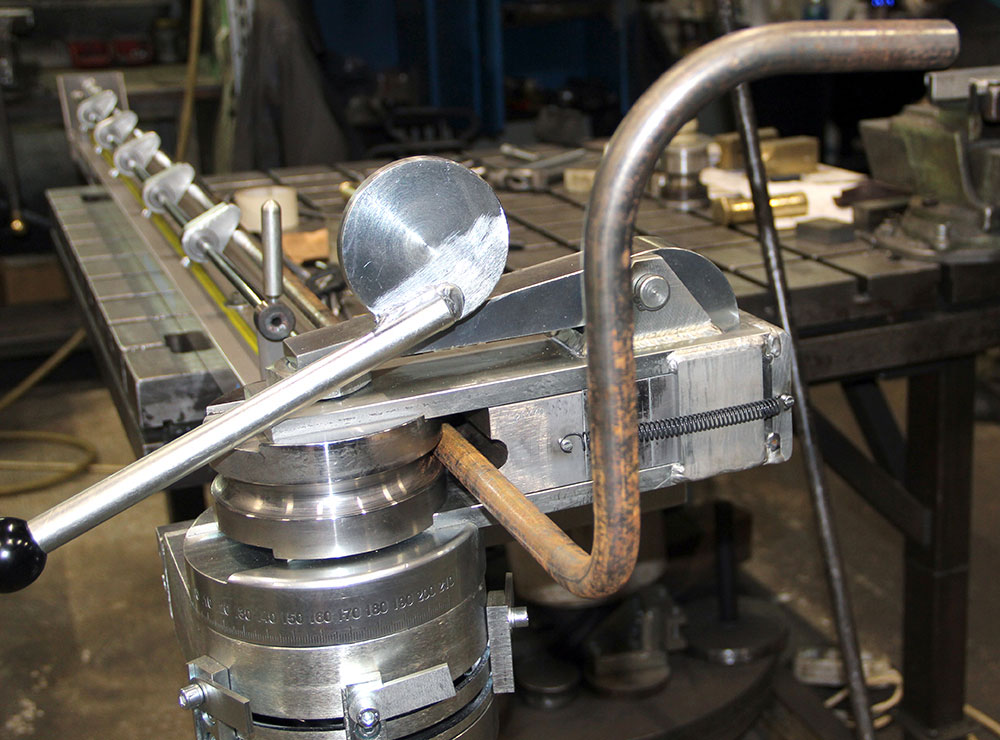

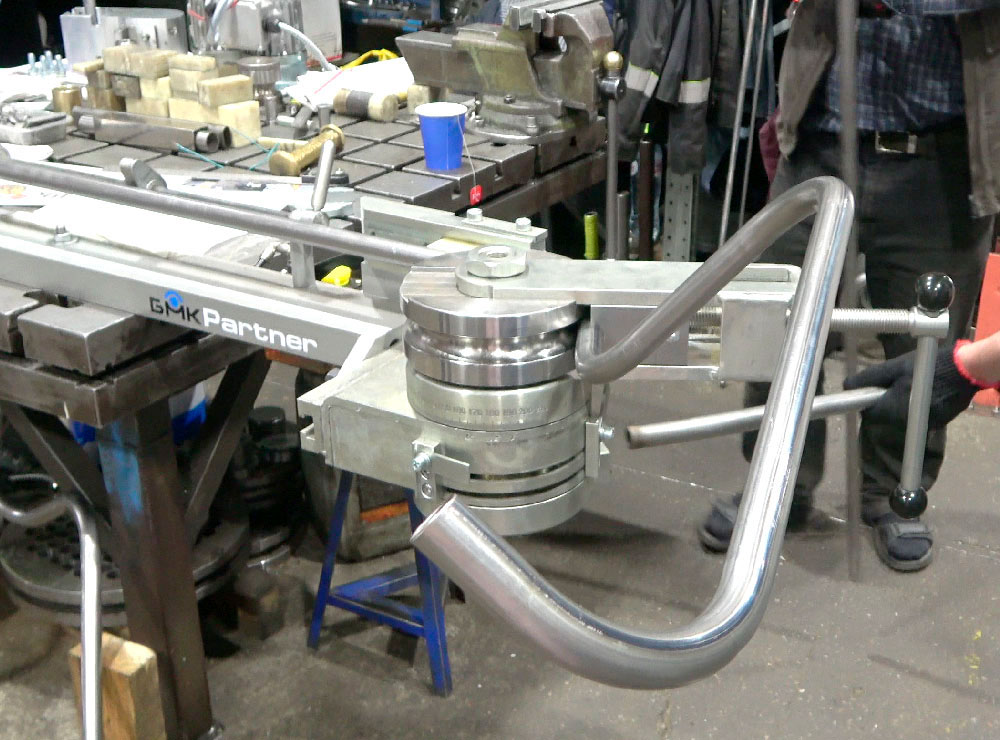

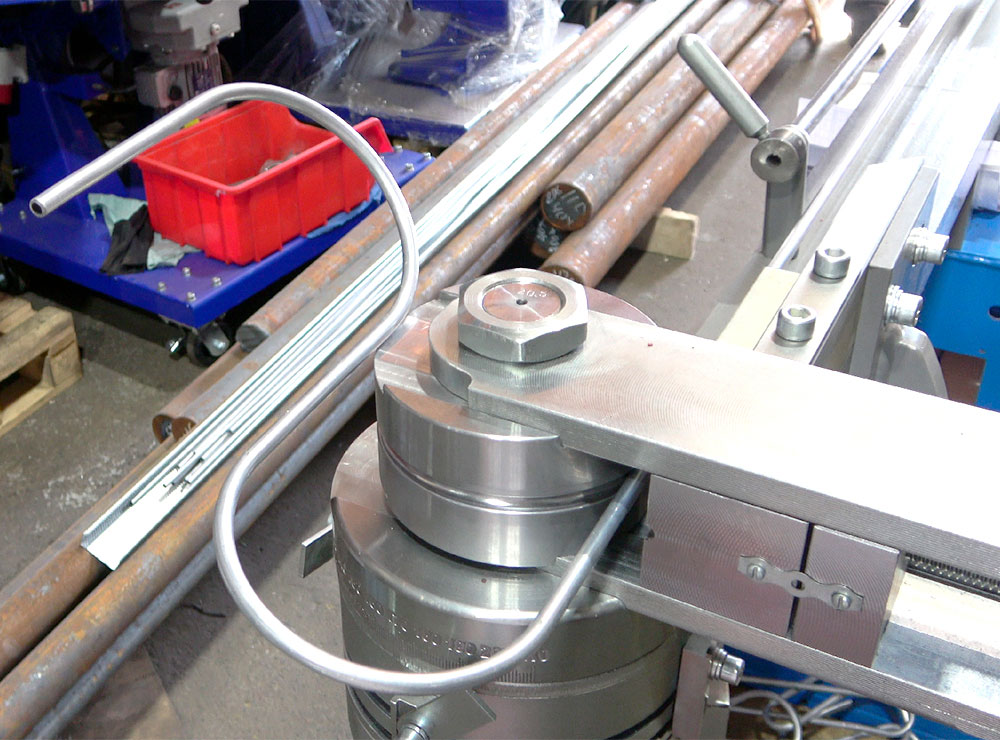

Ручной 2-х координатный трубогиб CM-30/2 PARTNER
ХАРАКТЕРИСТИКИ
Типоразмеры изгибаемых труб и профилей:
* Также любые трубы и профили нестандартной формы.

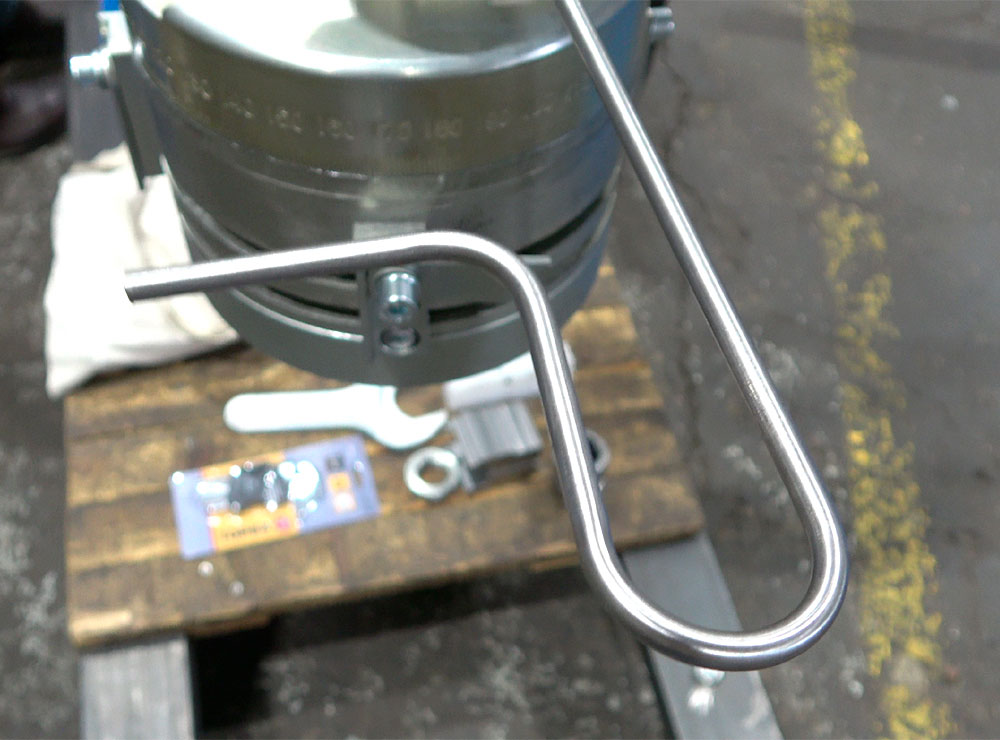

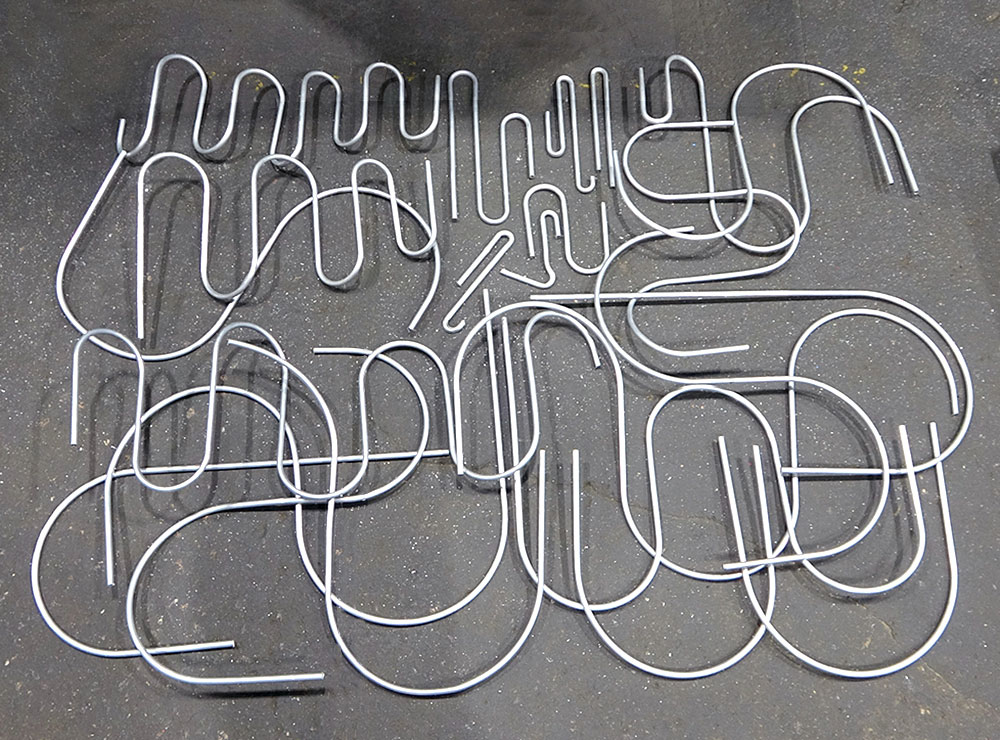

Примеры изгибаемых изделий

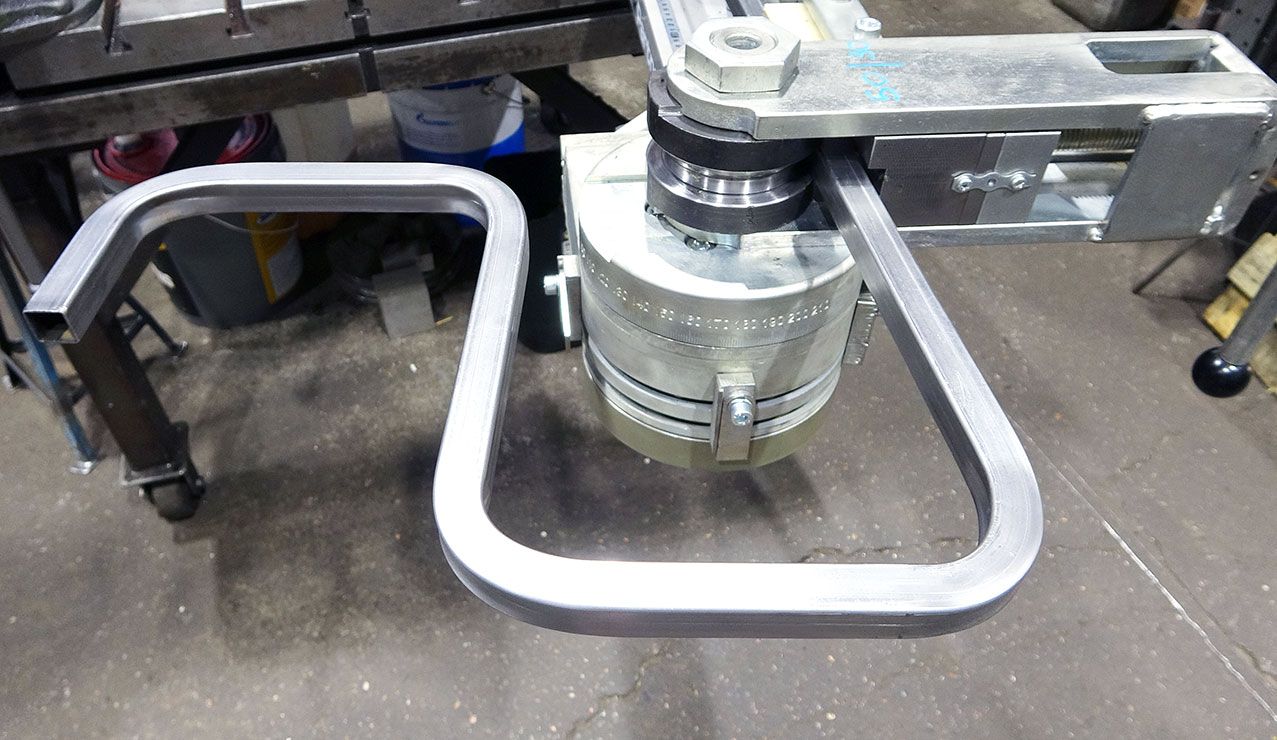

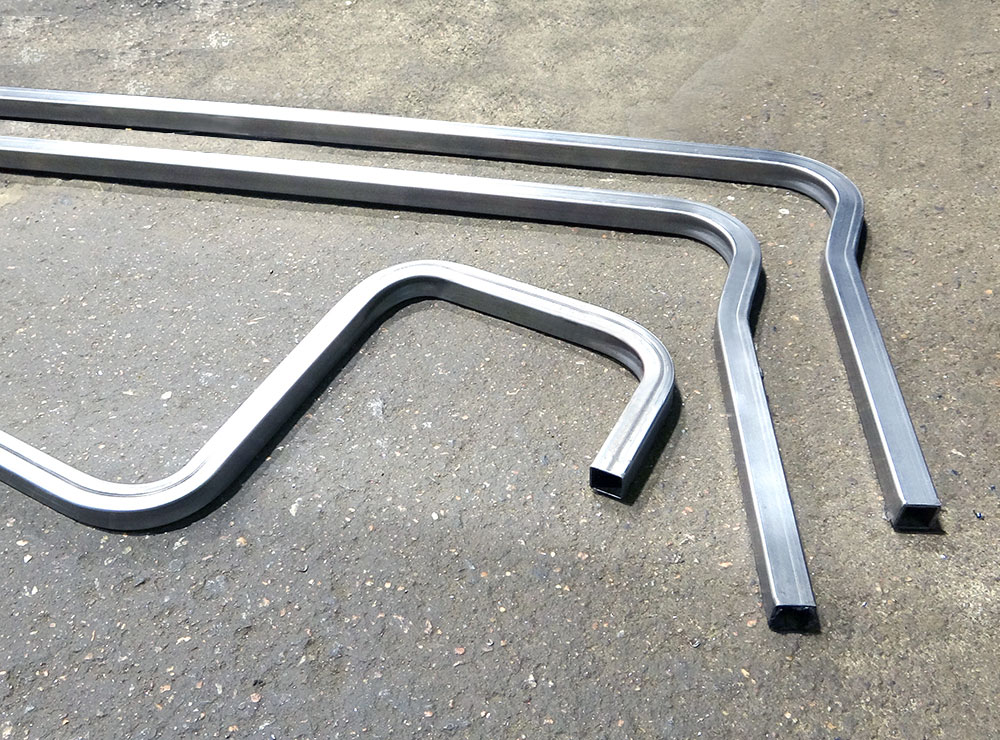

Детали из профильных труб
Детали из профилей сложного сечения

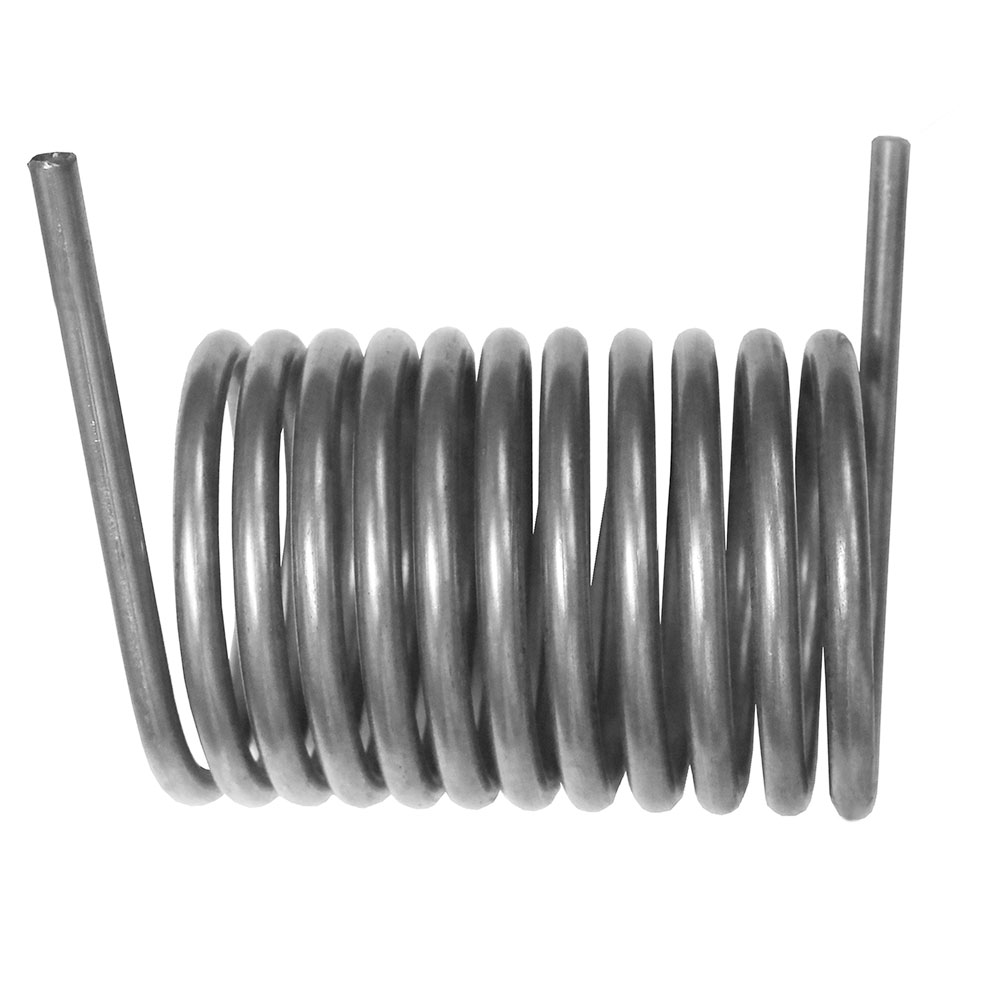

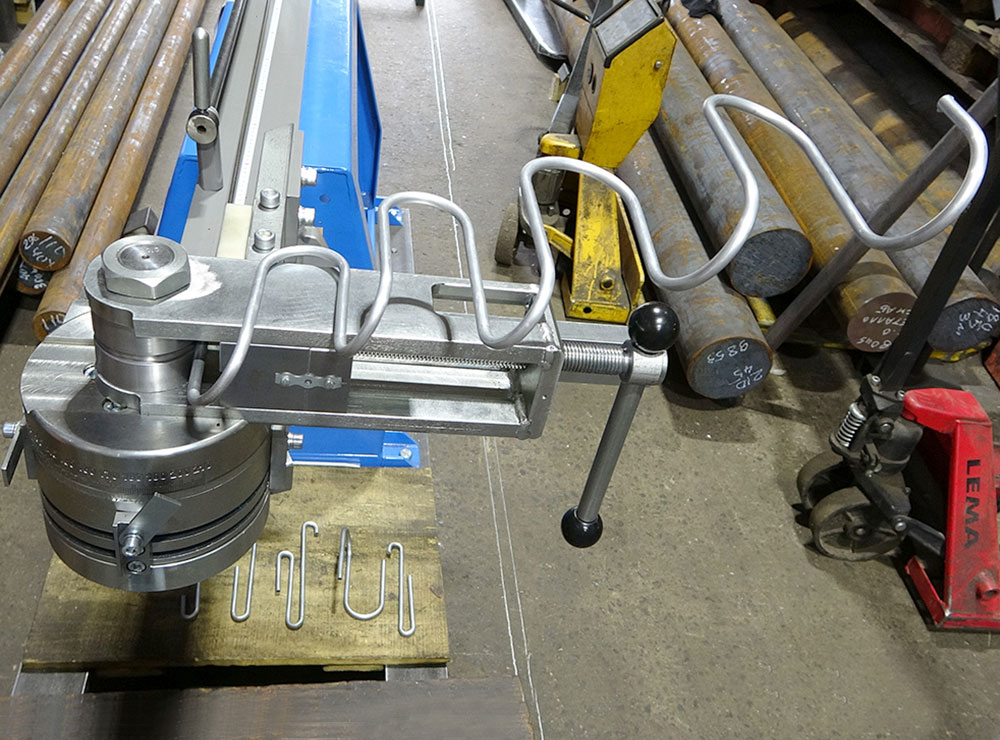

Спирали (круглые, квадратные, прямоугольные, архимедовы)

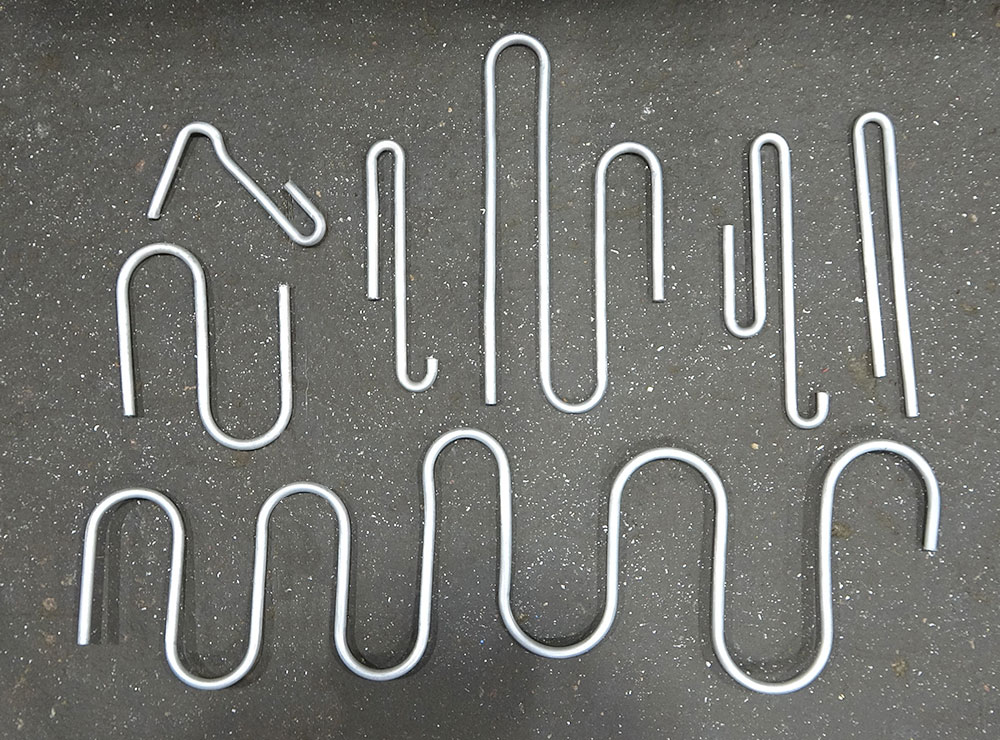

Трубы теплообменника
Трубы с резьбой и гайками на концах
Заготовки под фитинги
Детали с нулевым выдвижением между гибами
Детали труба в трубе
Преимущества ручного трубогиба CМ-30/3 PARTNER
Превосходное качество гиба

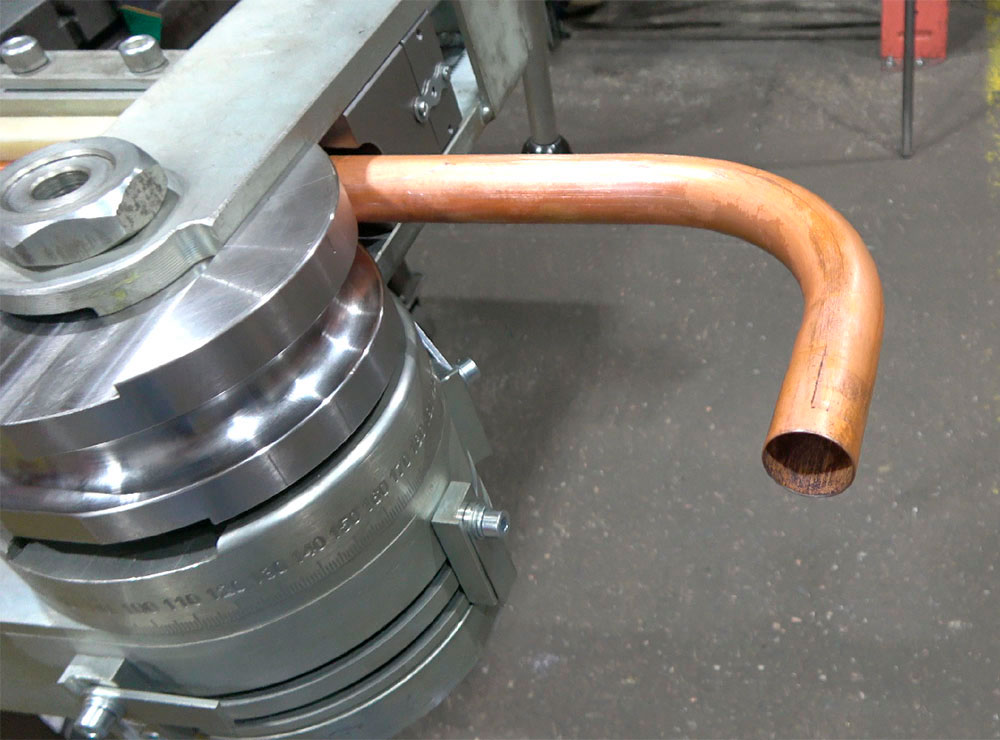

Идеальная геометрия круглых труб: Гибка выполняется без гофр и заломов даже на тонкостенных трубах. Овальность в месте изгиба не превышает 5%.
Сохранение формы сечения профильных труб: Гибка квадратных и прямоугольных труб без гофр, волн и заломов

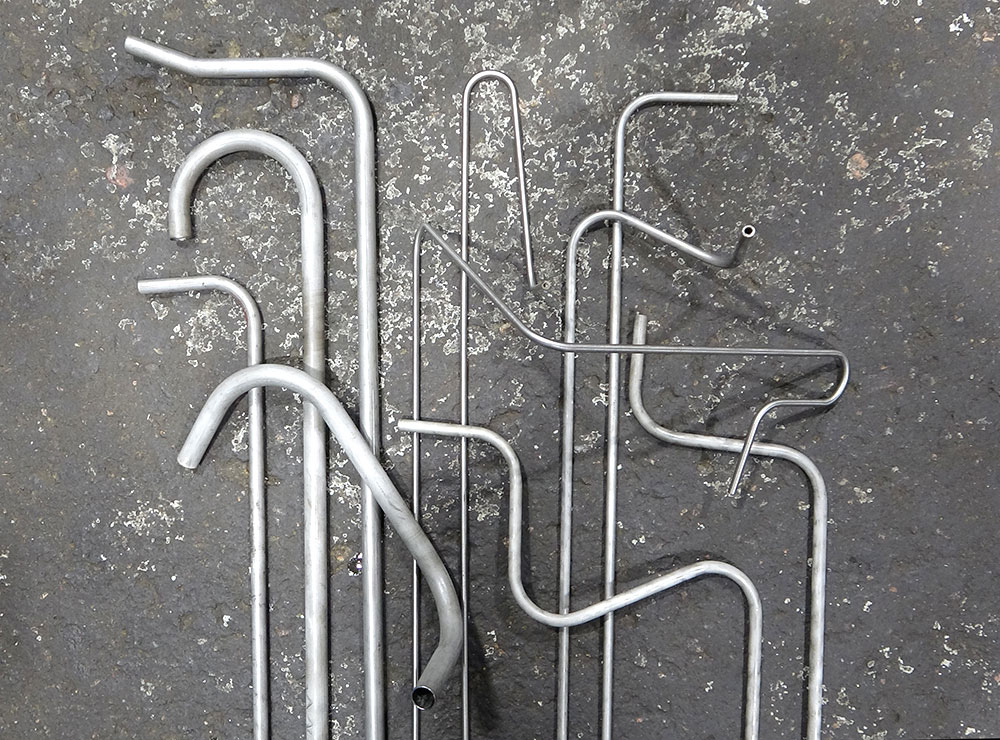

Высокоточная гибка алюминиевых профилей: Алюминиевые профили изгибаются без волн и повреждений, сохраняя целостность и размеры крепежных пазов.
Повторяемость изготовленных деталей
Повторяемость деталей не менее 98% при стабильности диаметра и толщины стенки трубы.
Стандарты качества: точность гибов соответствует классу «Точный» согласно ГОСТ 30893.1-2002.
Модульная конструкция
Трубогиб спроектирован по модульному принципу, что дает вам свободу выбора оптимальной степени автоматизации при заказе станка.
По мере развития вашего производства вы сможете повысить степень автоматизации трубогиба, дооснащая его новыми модулями.
Отсутствие «мертвых зон»
Свобода для гибки сложных форм: Вынесенный вперед гибочный модуль высотой 350 мм позволяет изготавливать детали (тачки, стулья и т.д.) с нахождением изогнутой части детали под вынесенным вперед гибочным модулем.
Быстрый ввод в эксплуатацию
Не требует фундамента - анкерится к любому верстаку.
Быстрая установка за счет панельной сборки
Обучение в течении 1-2 часовОператору не требуется специальной подготовки, любой человек сможет работать на станке после нескольких часов обучения
Бюджетное решение для гибки профильных труб (квадратных, прямоугольных, овальных и т.д.)
Программирование трубогиба
Программирование углов гибов
Задаются фиксаторами угла гиба на гибочном модуле. Либо по лимбу гибочного модуля без использования фиксаторов.
Программирование точек начала гибов
Упоры устанавливаются на требуемые расстояния по всей длине специальной направляющей на штанге станка. Во время гибки, когда торец трубы проходит очередной упор, упор механически опускается и торец трубы упирается в этот упор. Так задается точка начала очередного гиба.
Работа по заранее установленным упорам сокращает время изготовления партии деталей. Оператору не нужно перед каждым гибом устанавливать значение выдвижения трубы в точку начала гиба. Выдвижение до упора занимает секунды.

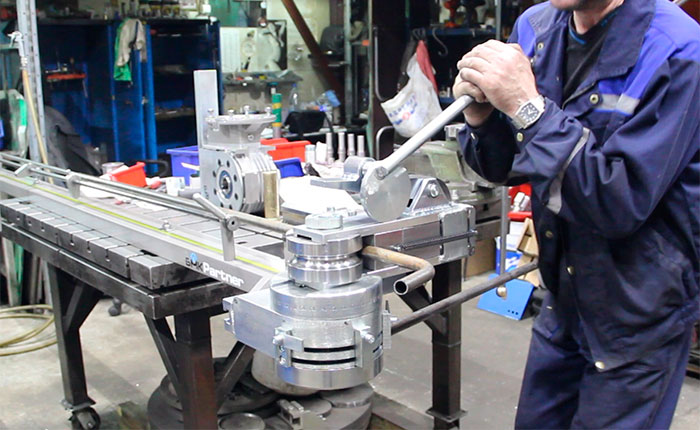

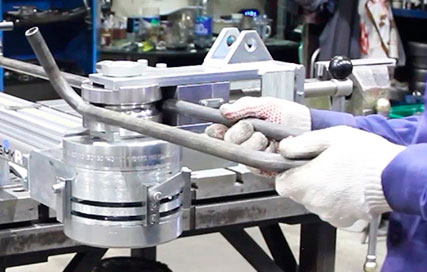

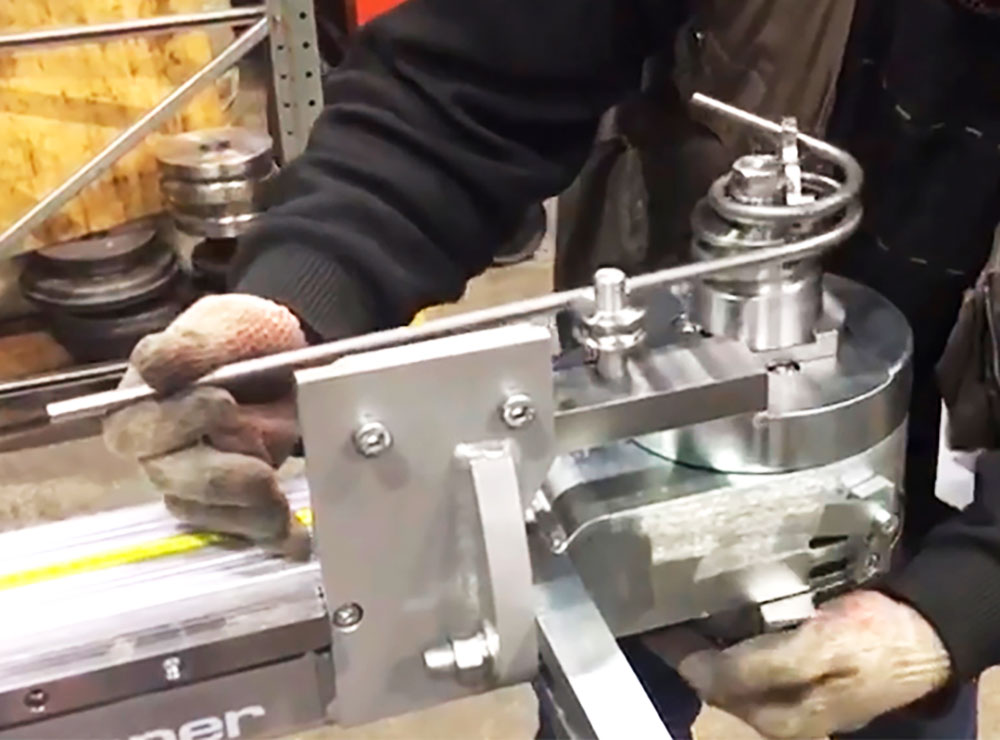

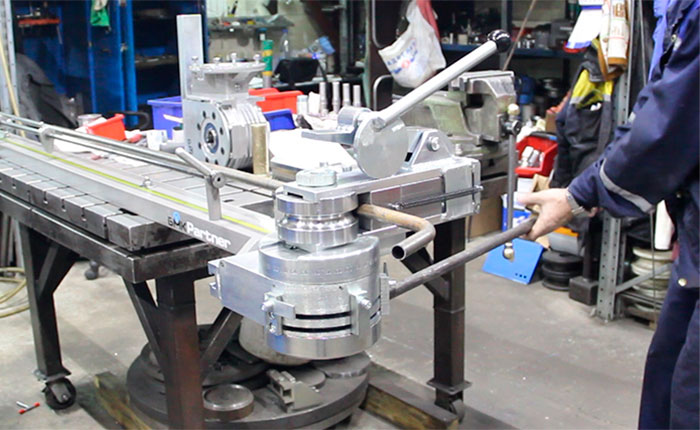

Работа оператора в процессе гибки

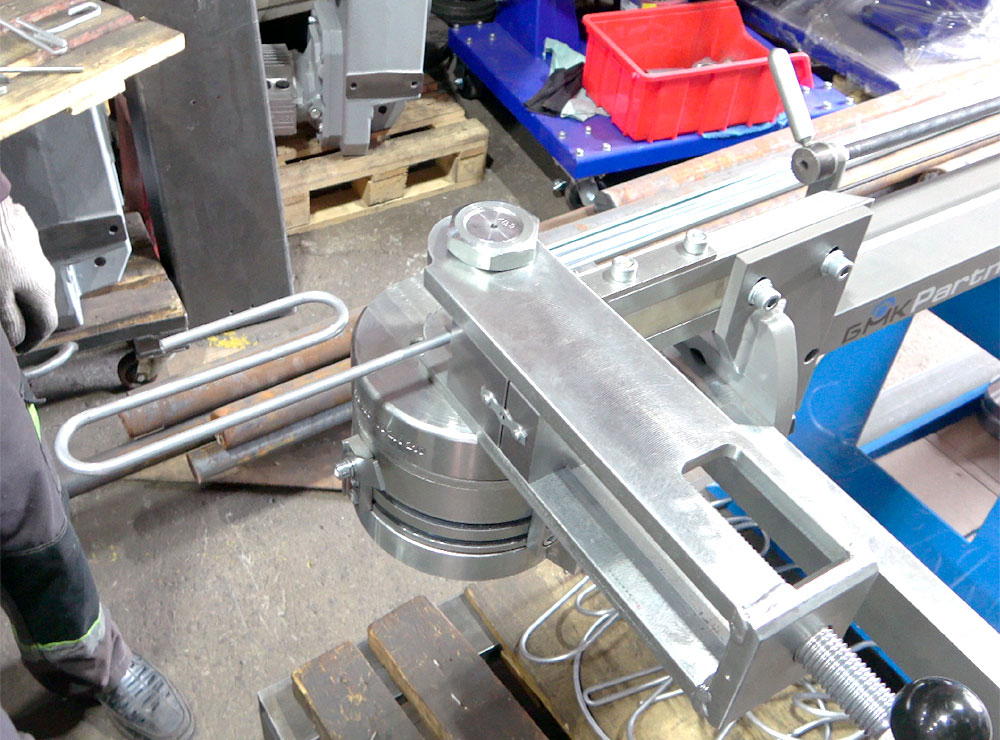

Зажим трубы
Гиб
Выдвижение трубы в точку начала очередного гиба
Параметры работы ручного трубогиба CМ-30/2 PARTNER
| Углы гиба,град. | 0 - 180 + пружинение |
| Углы поворота трубы в пространстве, град. | 0 - 360 |
| Выдвижение трубы между гибами: минимальное, мм / под заказ | 50 / от 0,1D |
| Дискретность задания угла гиба, град. | 1 |
| Дискретность задания угла поворота трубы в пространстве, град. | 2,5 |
| Дискретность задания выдвижения трубы между гибами, мм | 0,5 |
Программирование
| Углы гиба | Упорами на гибочном модуле |
| Количество упоров на гибочном модуле, шт | 3 |
| Выдвижение трубы между гибами | Упорами на штанге станка |
| Количество упоров на штанге станка, шт | До 5 в базовой комплектации / под заказ без ограничений |
Радиусы гибов
| Фиксированные базовые, мм | 27-170 |
| Фиксированные под заказ, мм | 5-27, 170-450 |
Габариты
| Длина, мм | 2430-12430 |
| Ширина, мм | 500 |
| Высота, мм | 500 |
| Вынос вперед гибочного модуля, мм | Без ограничений |
| Высота гибочного модуля, мм | 200 |
| Масса, кг | 70-180 |
| Штанга, м | 2-12 |

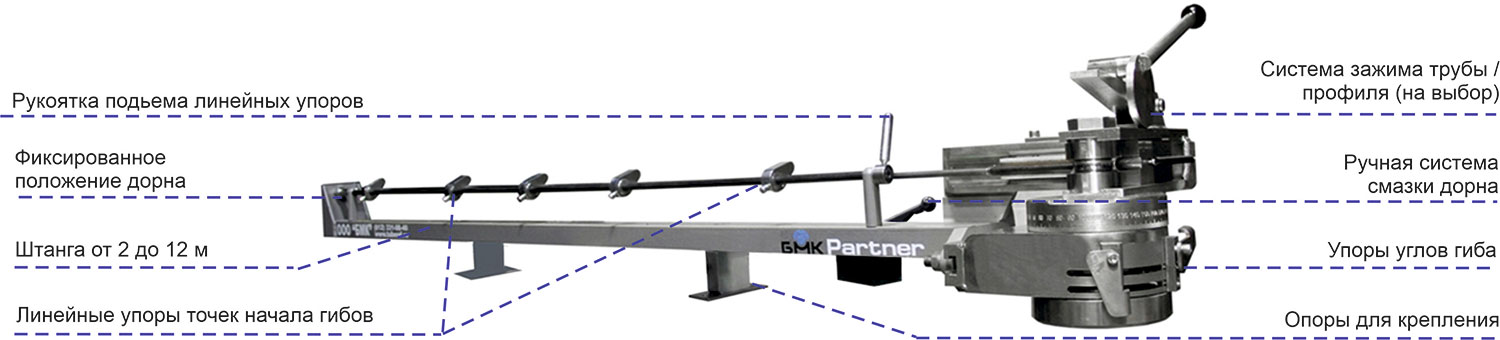

Варианты комплектации ручного трубогиба CМ-30/2 PARTNER
Варианты систем зажимов:
Винтовая
Эксцентриковая
Открытого типа для гибки деталей спирального типа
Винтовая открытая
Бугельная

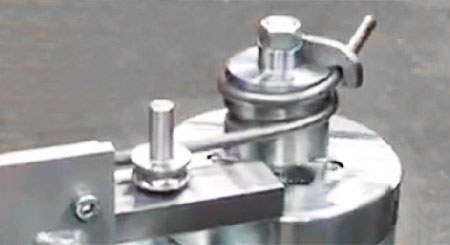

Боковая - для гибки труб на маленькие радиусы гиба 5-27мм
Съемная - для гибки труб на большие радиусы гиба 170-450 мм
Фиксированное положение дорна
Дорн всегда находится в зоне гиба
Ручная смазка дорна
Смазка импульсно подается в дорн, за счет нажатия рукой на рукоятку насоса, перед каждым гибом

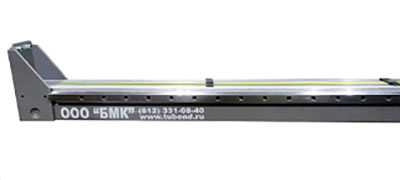

Штанга
Длина штанги определяется максимальной длиной развертки трубной детали + 300 мм, приведенной к наибольшему целому значению в метрах. Либо длинной используемых в работе труб и профилей.
Со станком поставляется:
- Упаковочная тара (стальной технологический поддон с деревянной обрешеткой, деревянные ящики)
- Руководство по эксплуатации и гарантийный талон
- Копия сертификата соответствия
- Обучение специалистов заказчика работе на трубогибе в ООО "БМК"
Дополнительные опции:
- Тумба основание
- Торсионный вал вороток
- Изготовление оснастки под любой типоразмер труб и профилей

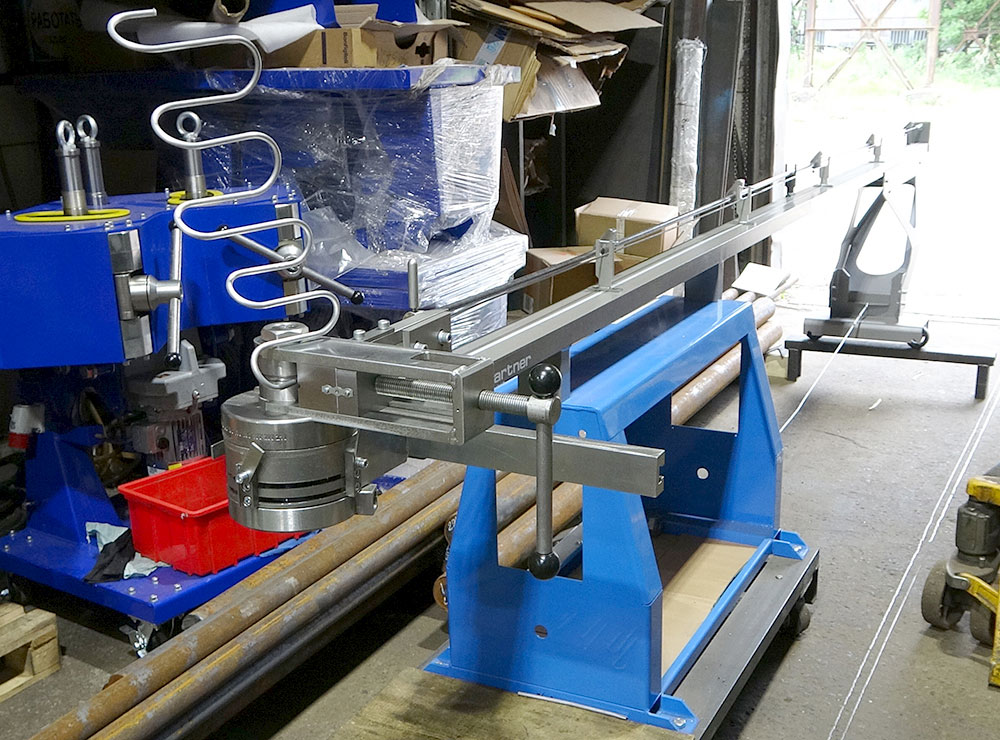

Тумба основание
Без крышек
С крышками

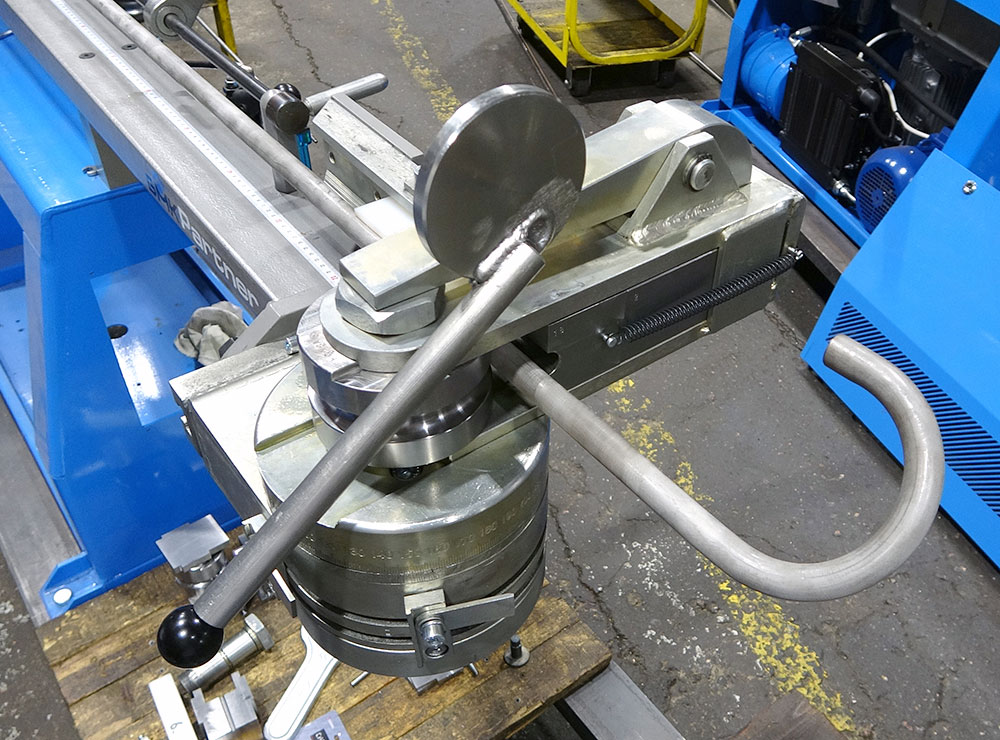

Торсионный вал-вороток
Выдерживает усилие изгиба до 3000 кг
Варианты оснастки к ручному трубогибу CМ-30/2 PARTNER
Гибочный ролик
Жесткий дорн
Зажим
Складкоразглаживатель
5. Вставка скользящего башмака для труб D от 25 мм
Вставка скользящего башмака для труб D до 25 мм
