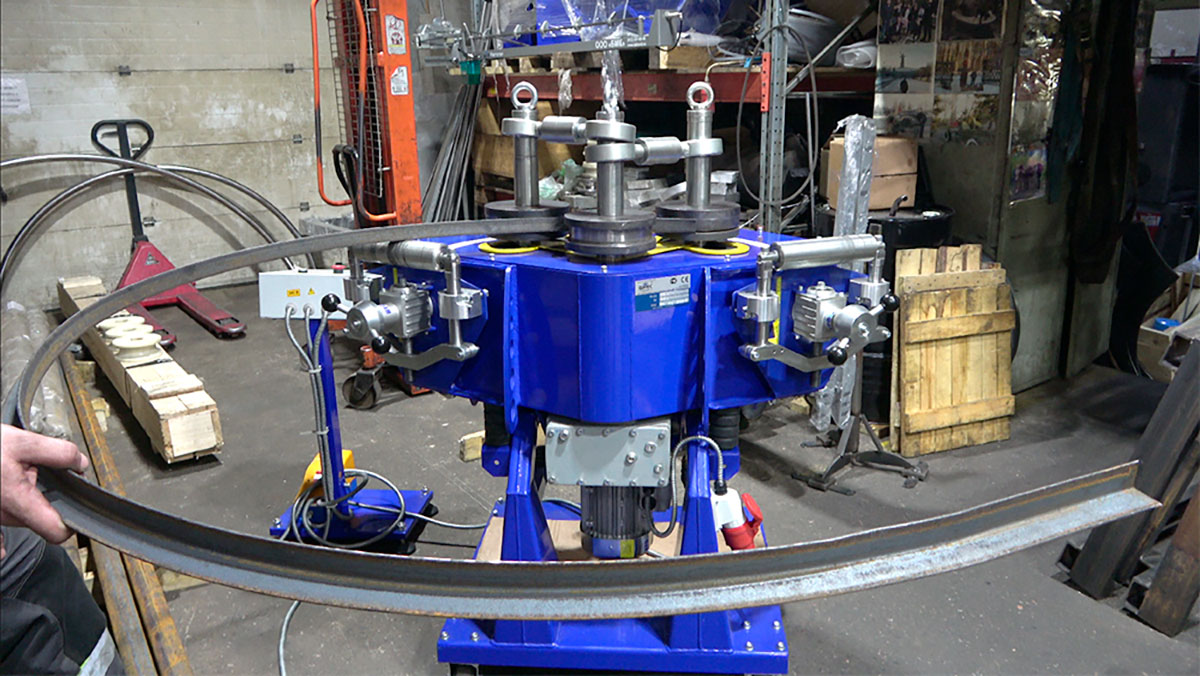

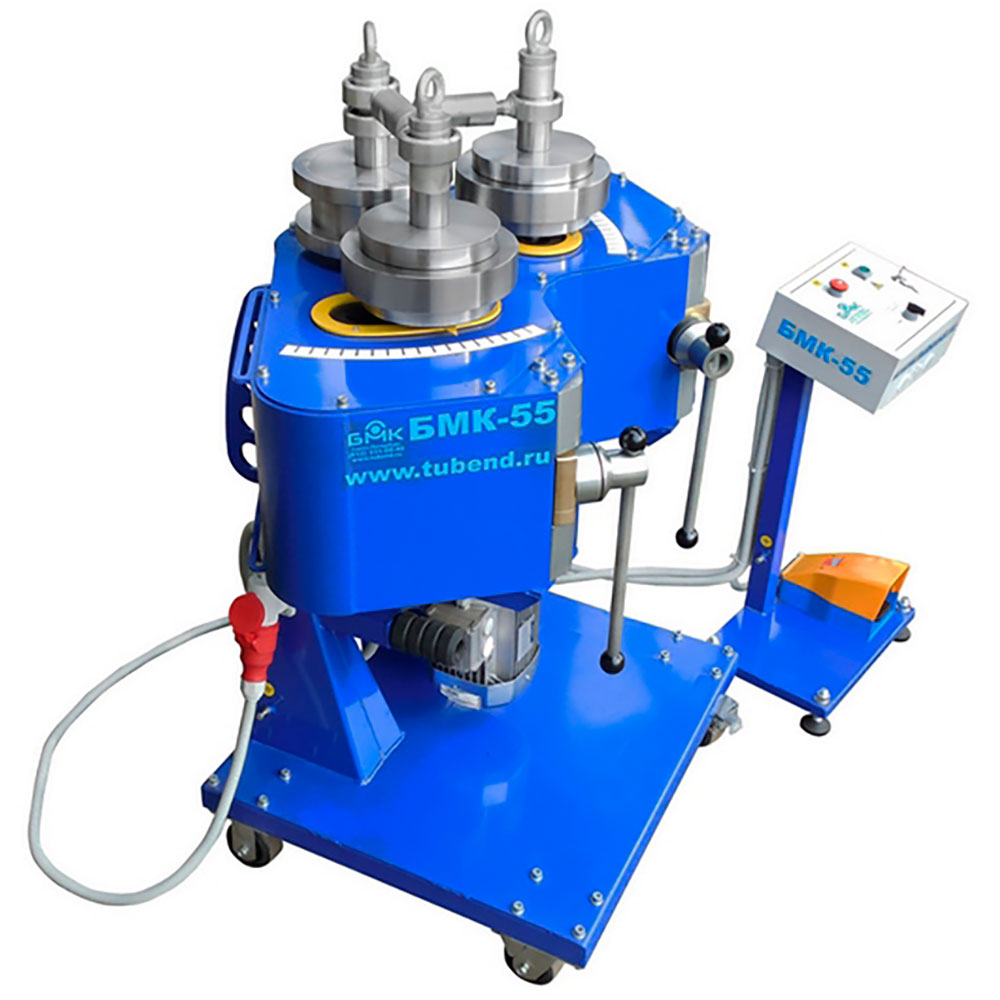

Профилегибочный станок 3RE-80

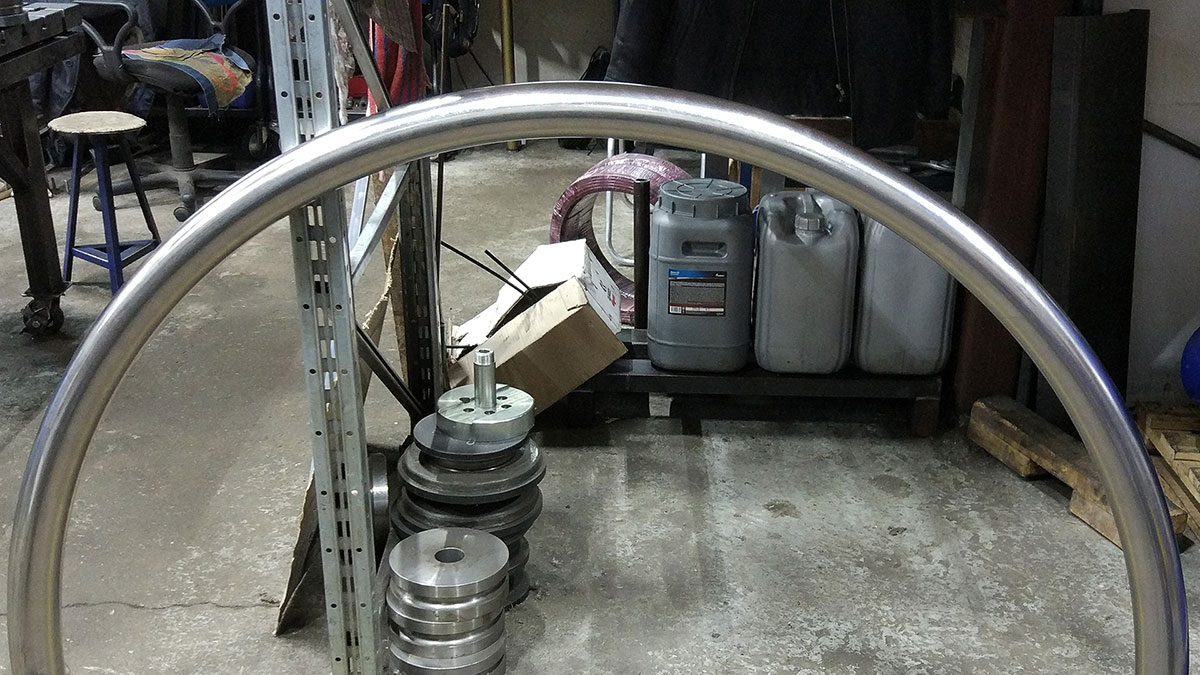

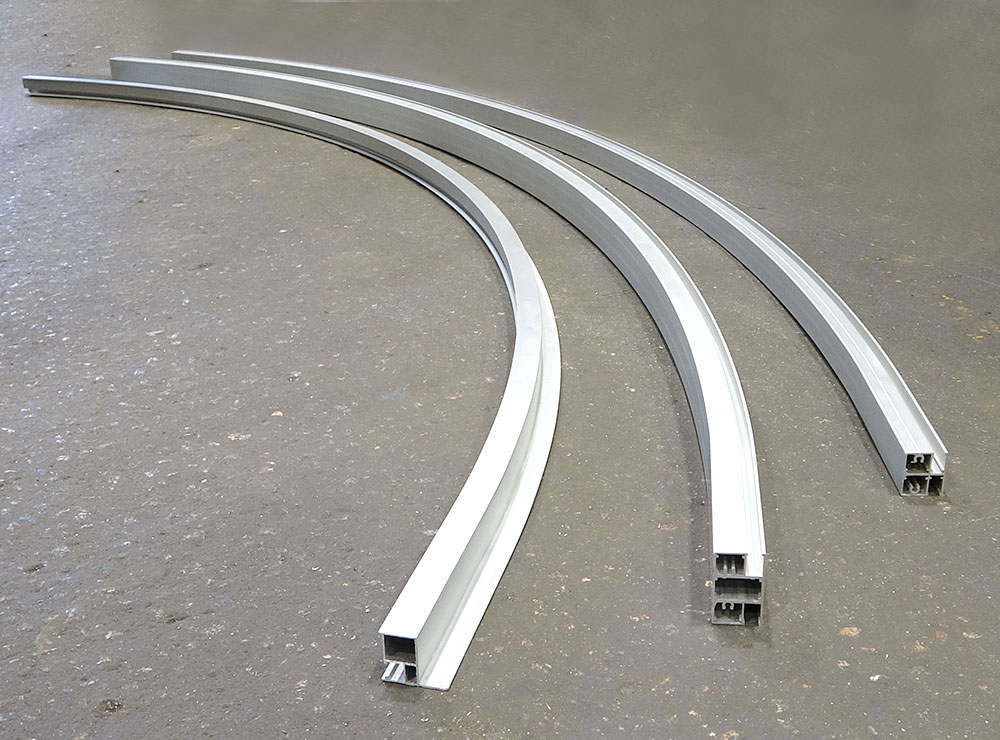

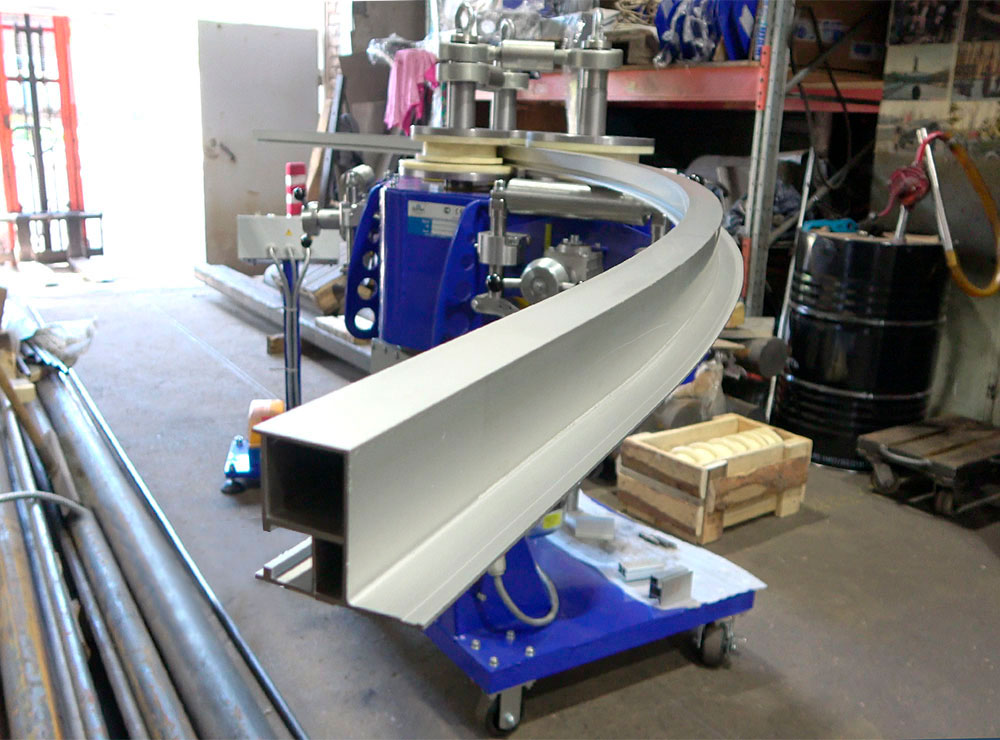

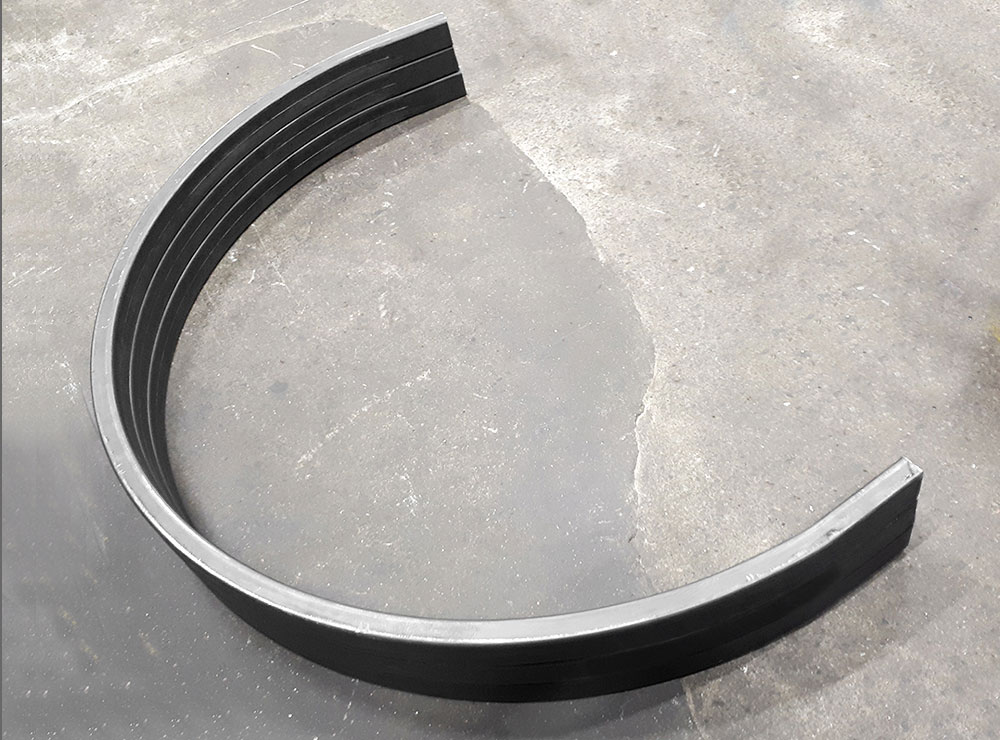

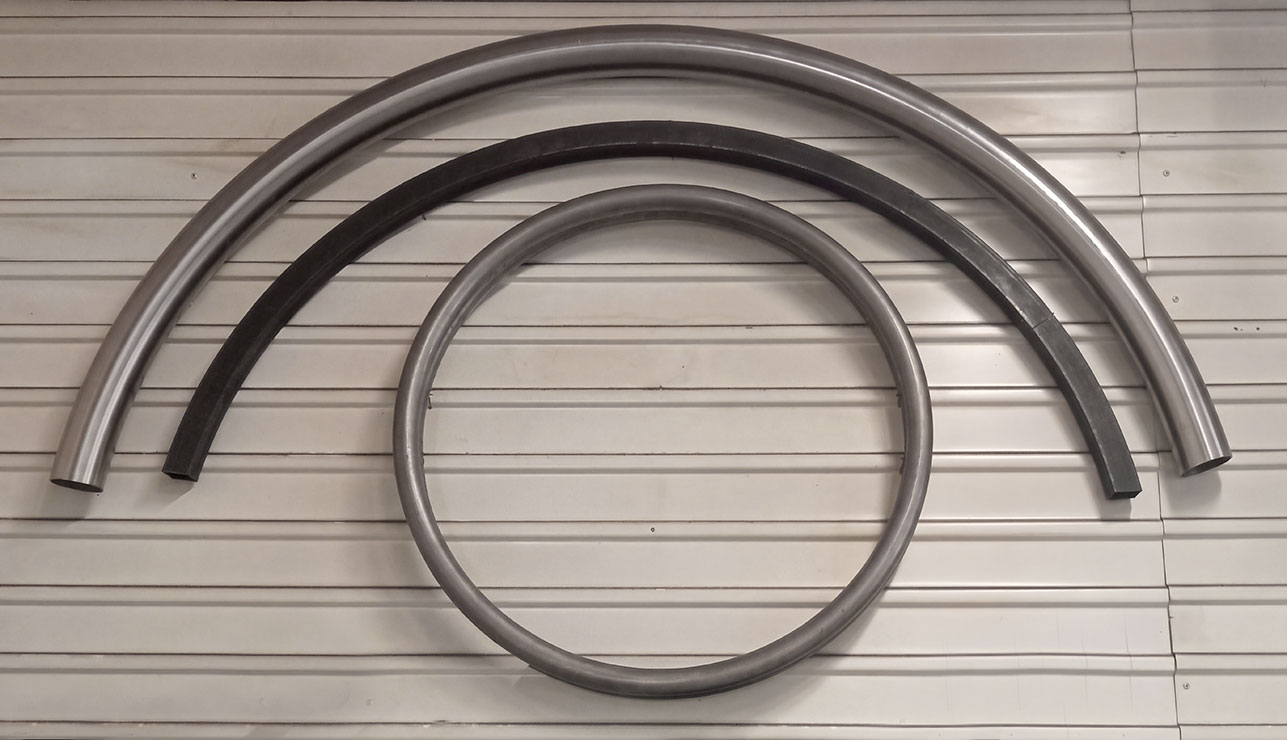

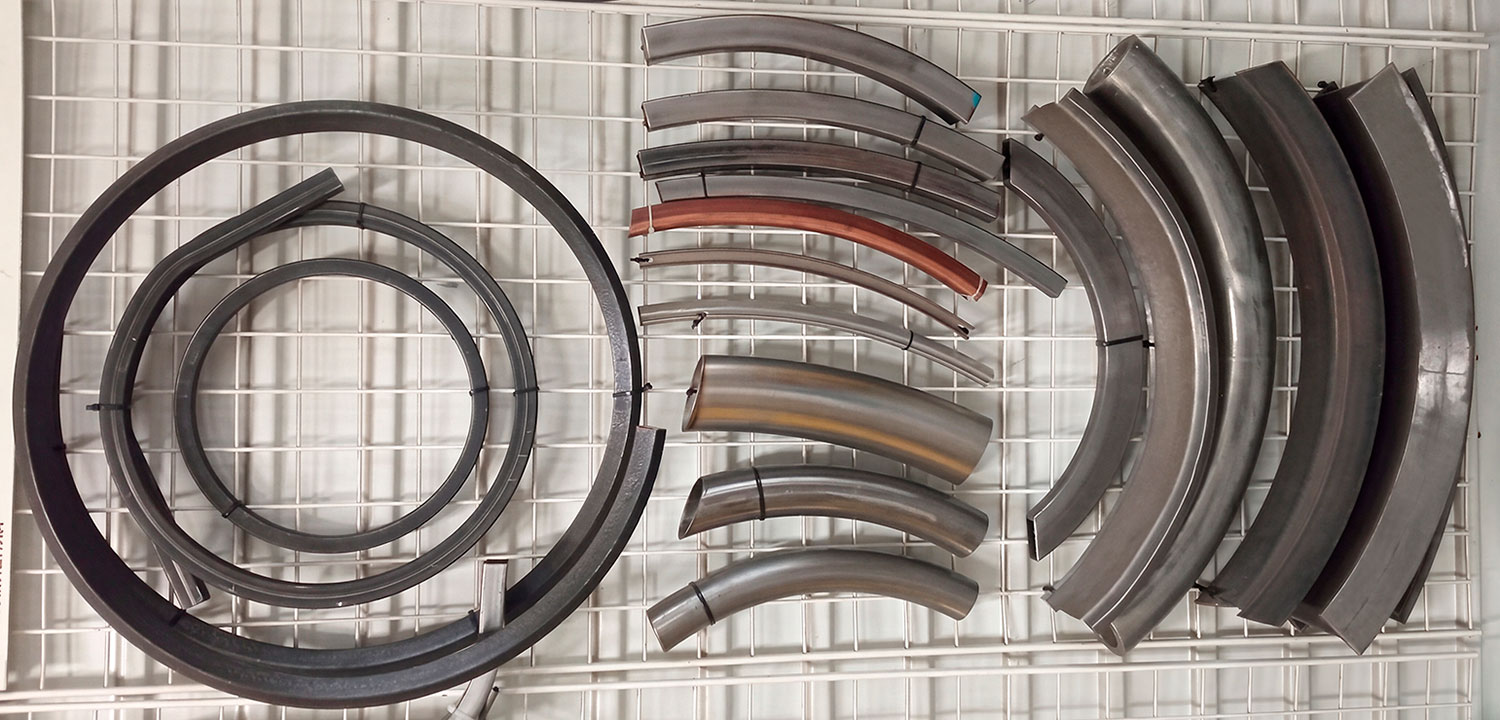

Сегментные дуги

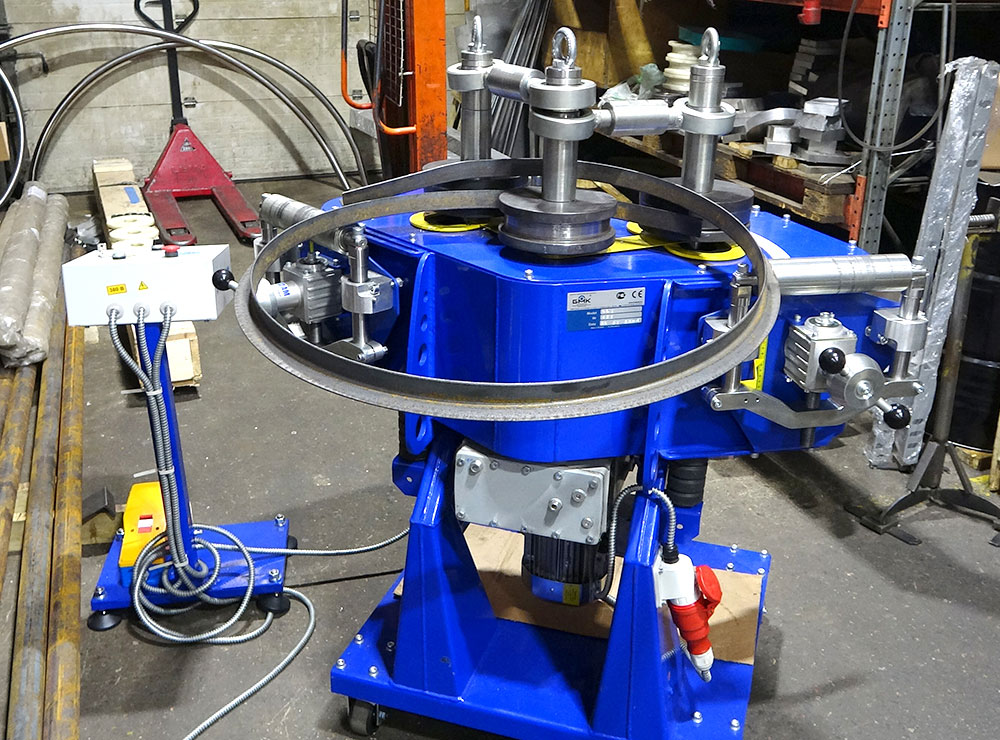

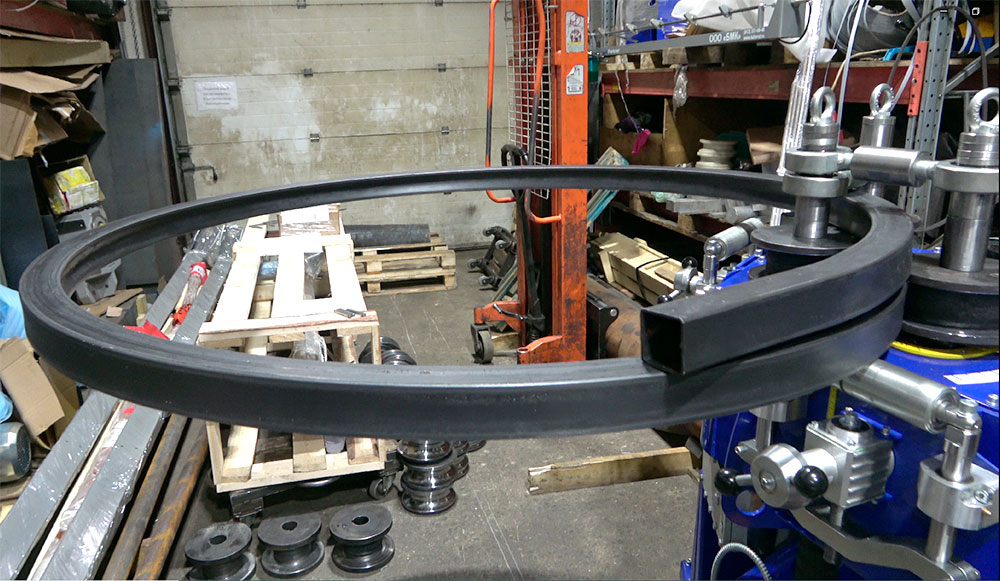

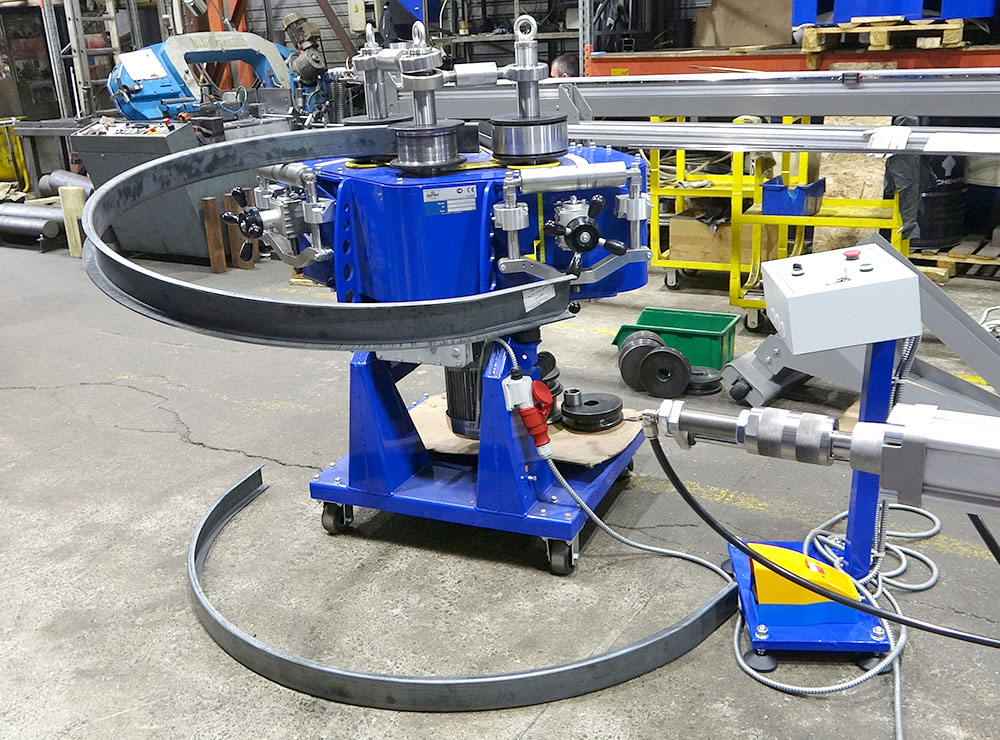

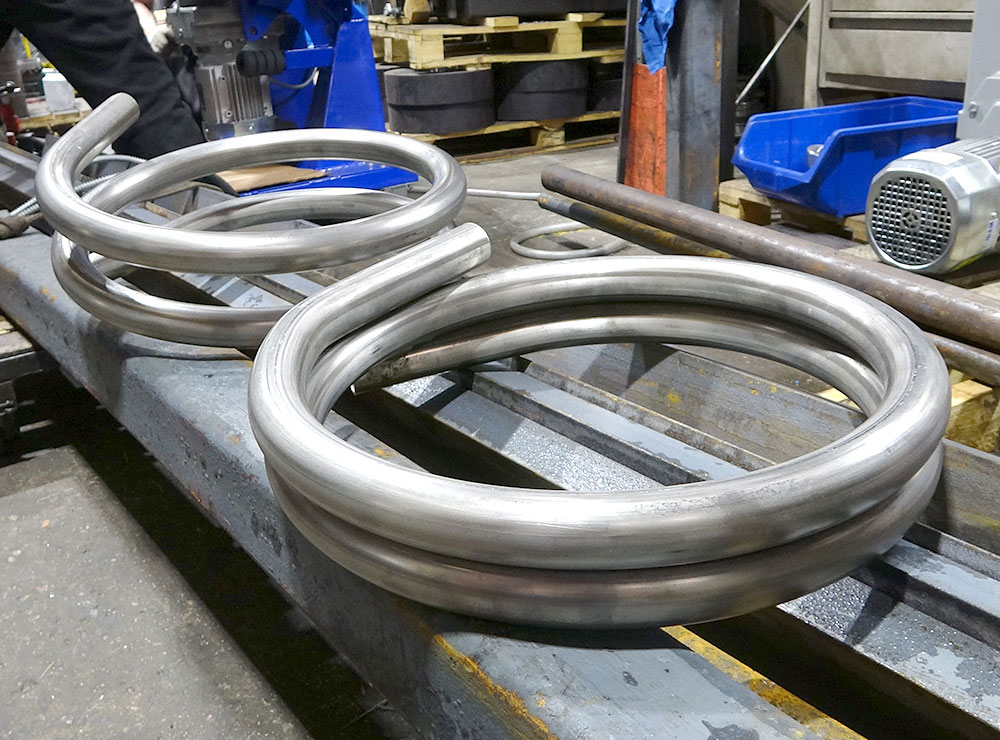

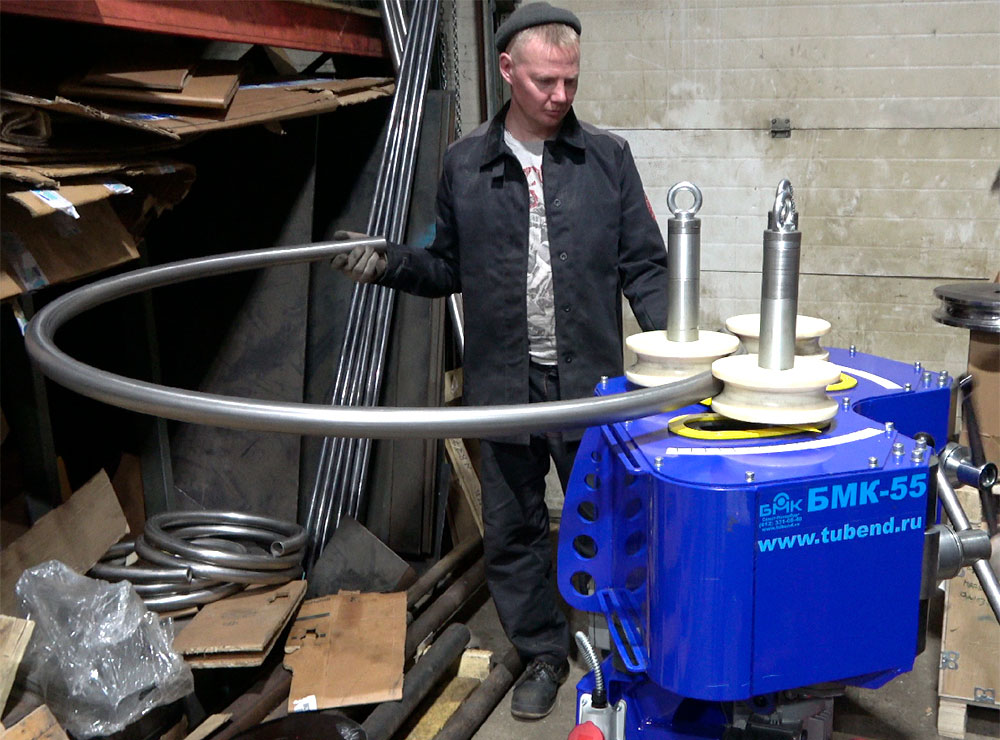

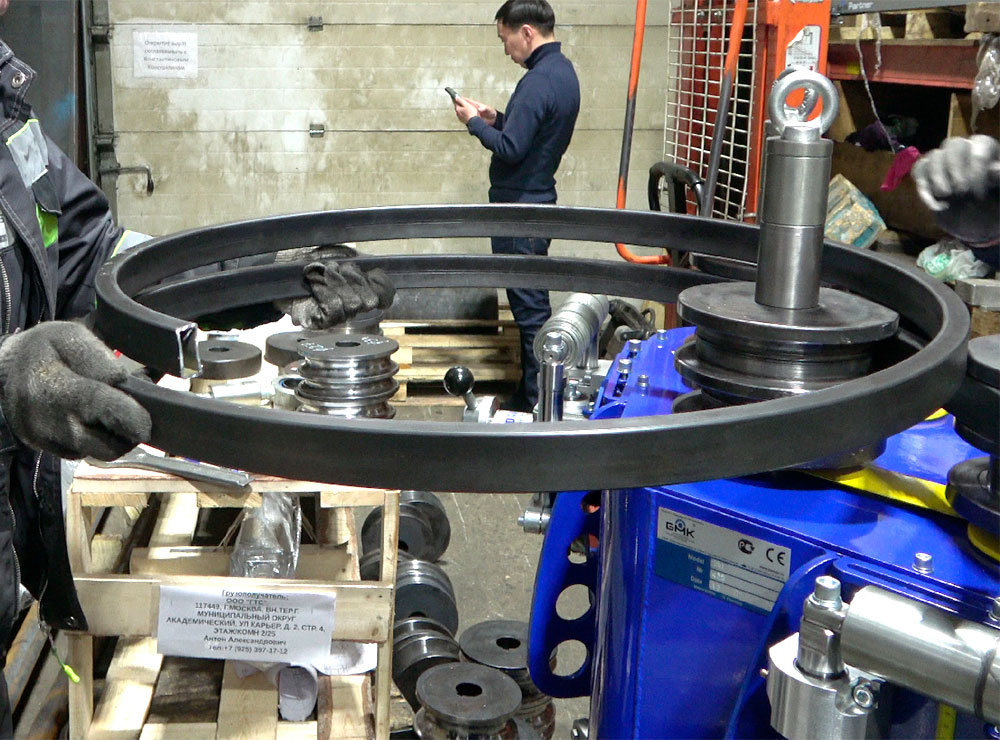

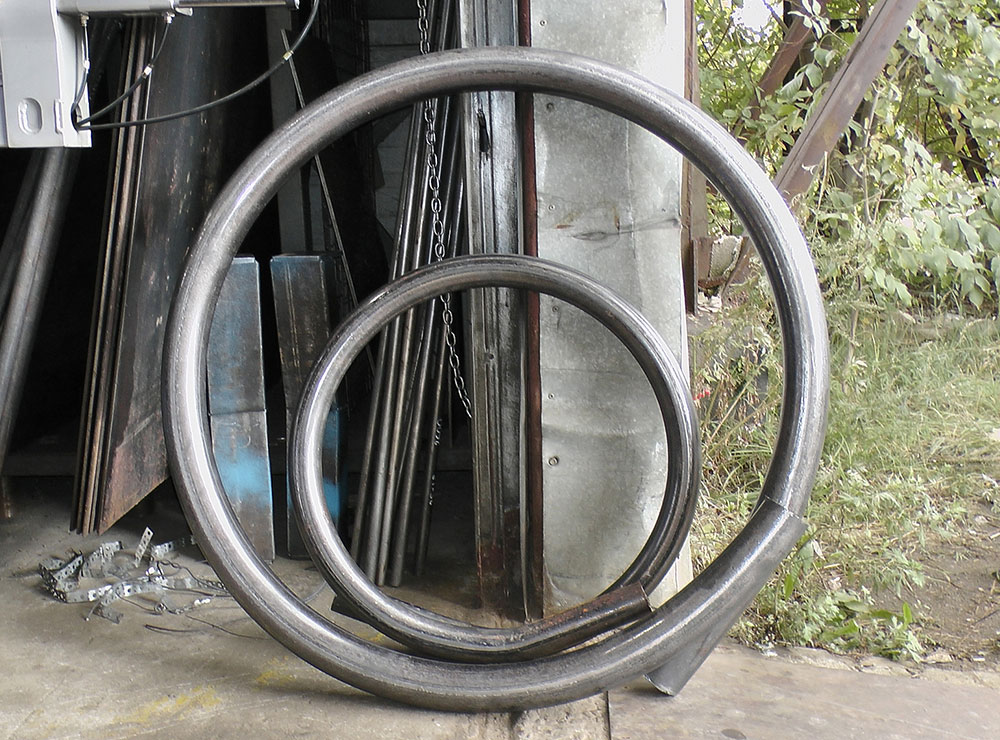

Кольца

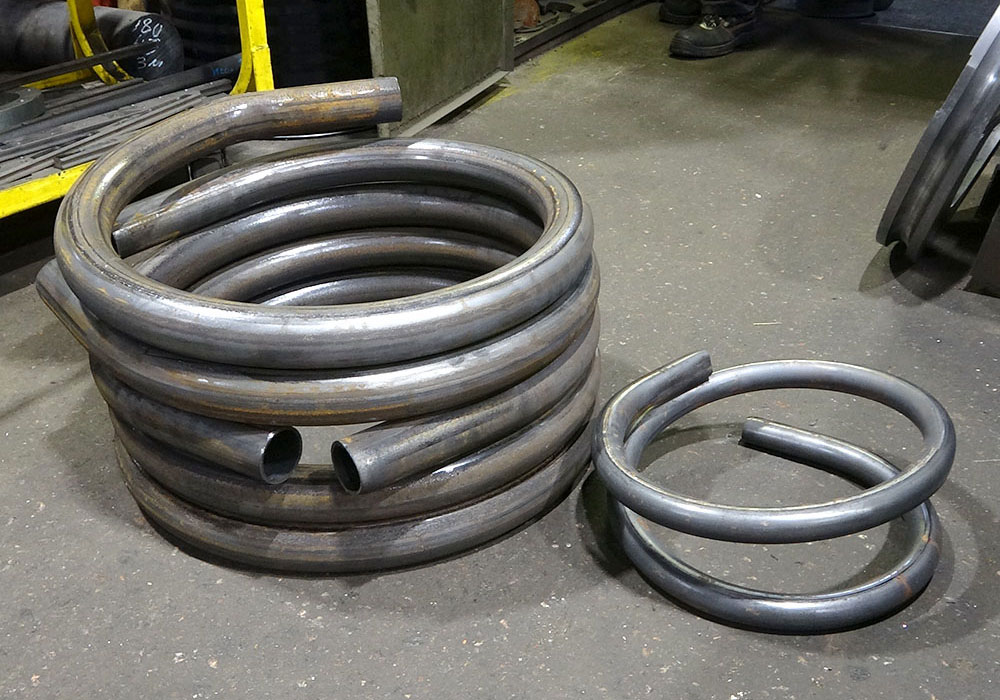

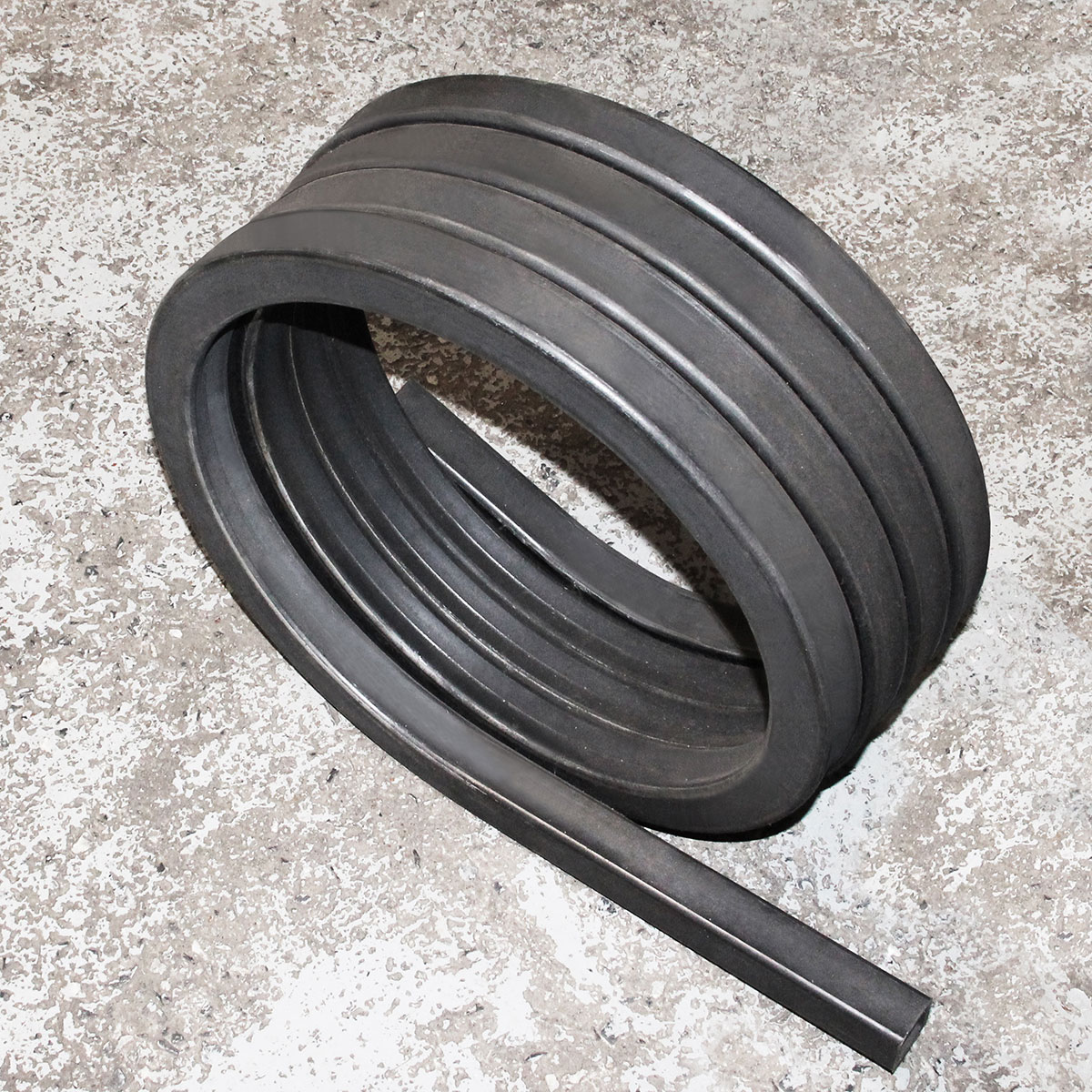

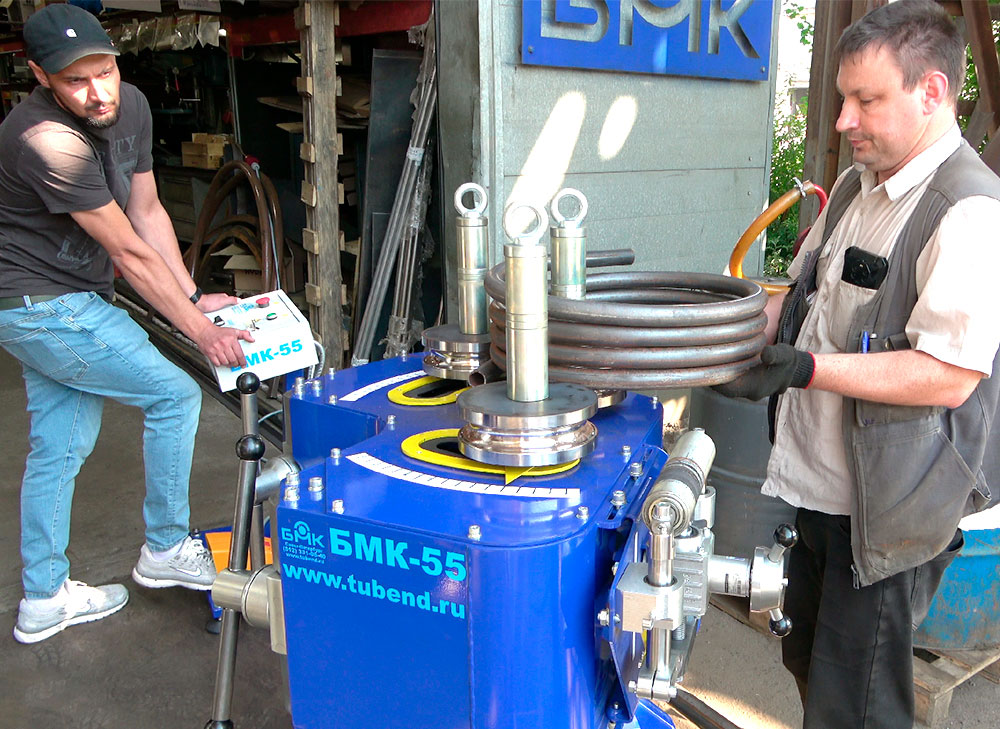

Спирали

Эффективность при низкой мощности:

Благодаря высокой тяге, станок способен гнуть трубы и профили за меньшее количество прогонов, потребляя при этом всего 1,5 кВт электроэнергии. Это снижает производственные затраты и время на изготовление детали

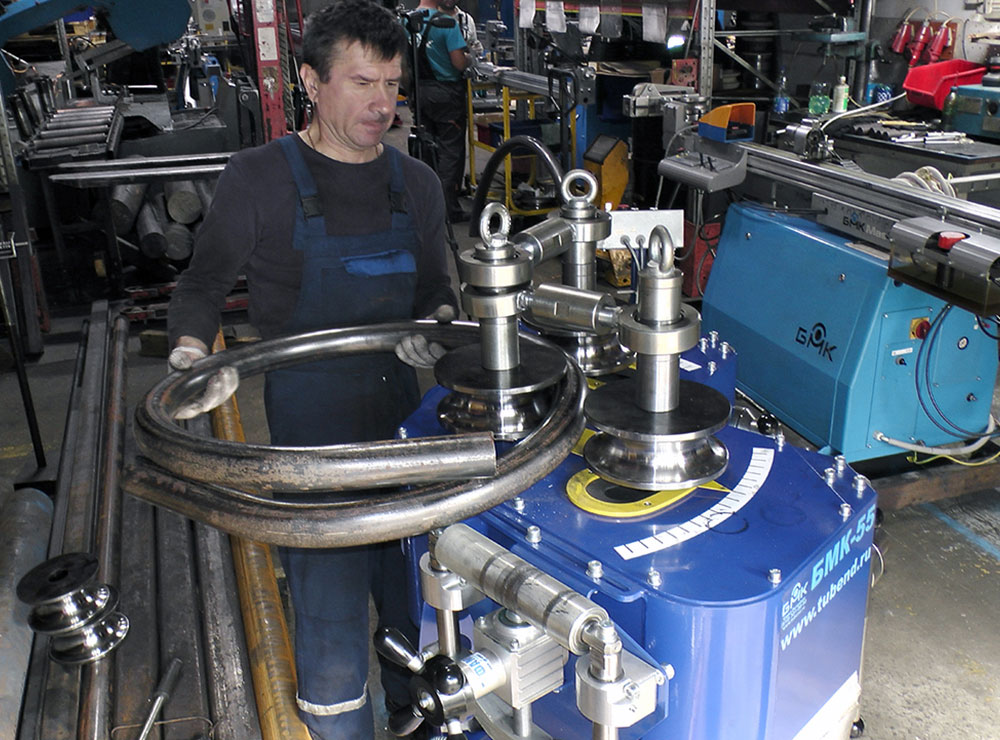

Поточная Гибка

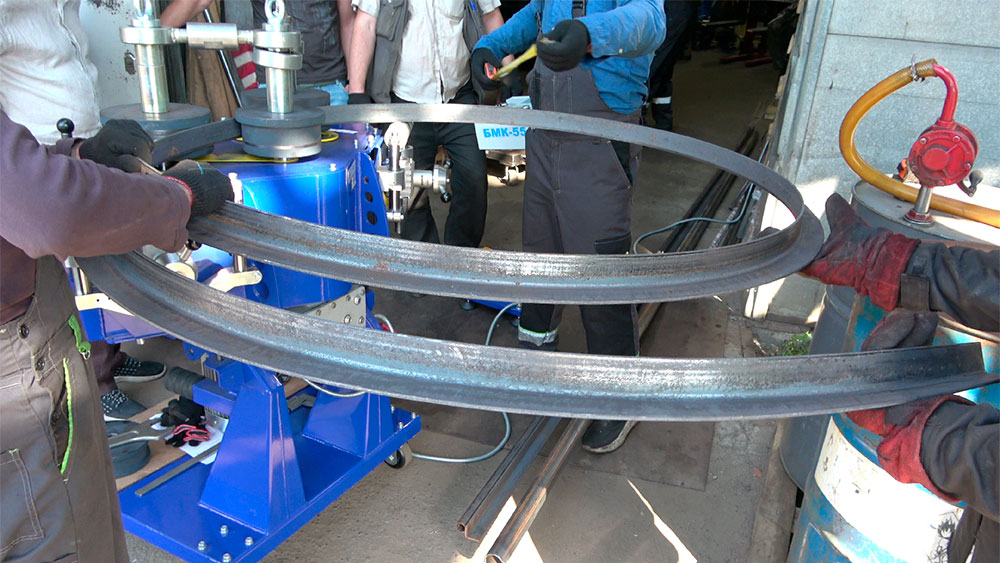

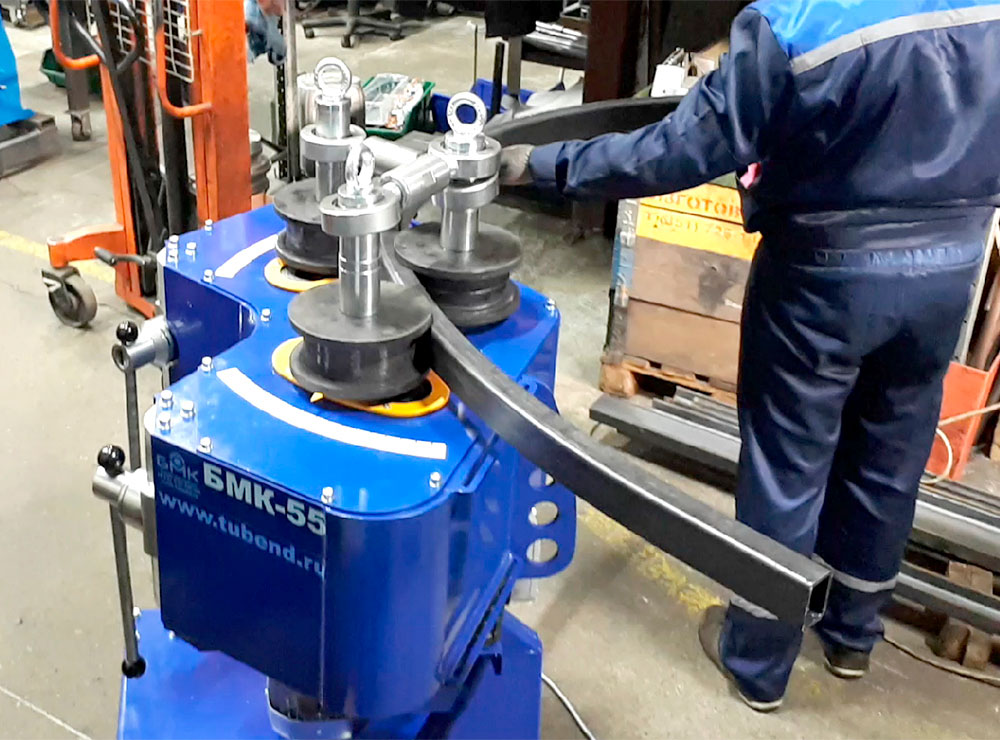

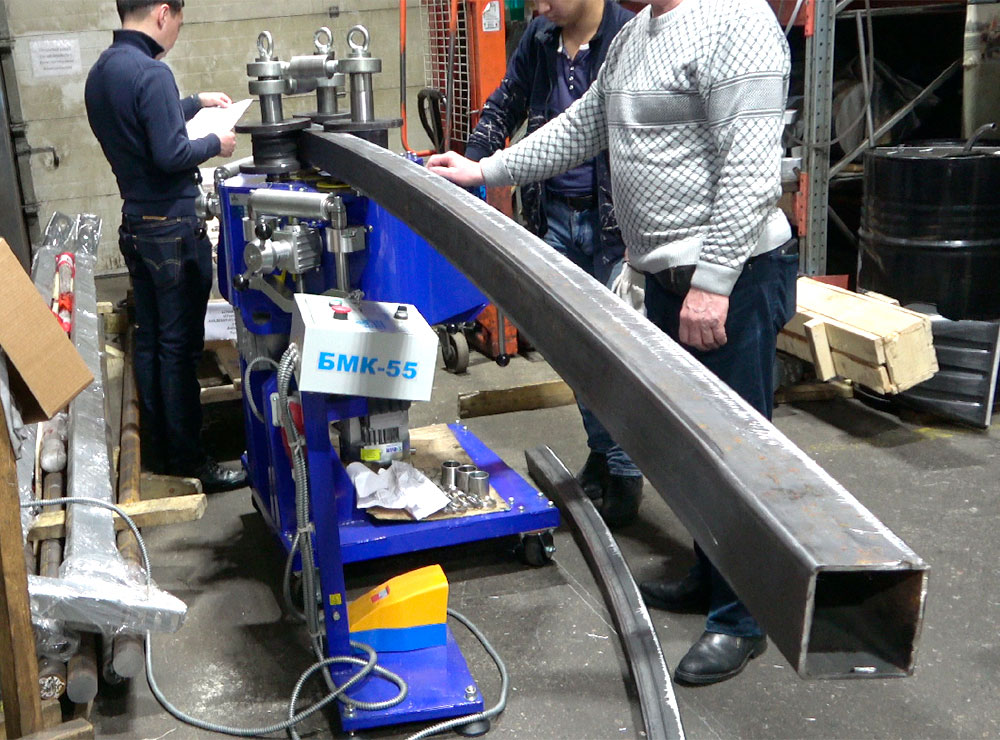

Усиленная тяга позволяет осуществлять поточную гибку труб и профилей. Оператор поджимает ролики на нужный радиус и запускает профилегиб, поочередно он вставляет трубы в ручей. Второй оператор снимает согнутые изделия на выходе. При поточной гибке производительность профилегиба возрастает многократно, за счет того, что из процесса исключается время поджима и отвода роликов для каждой трубы. Такая гибка идеально подходит для серийного производства

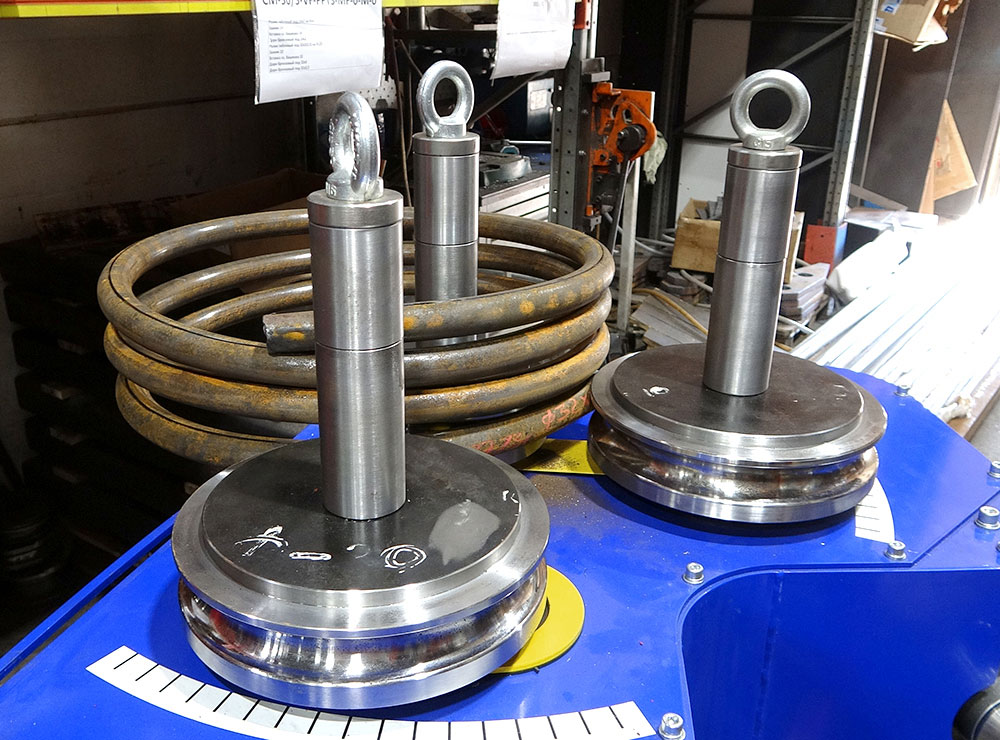

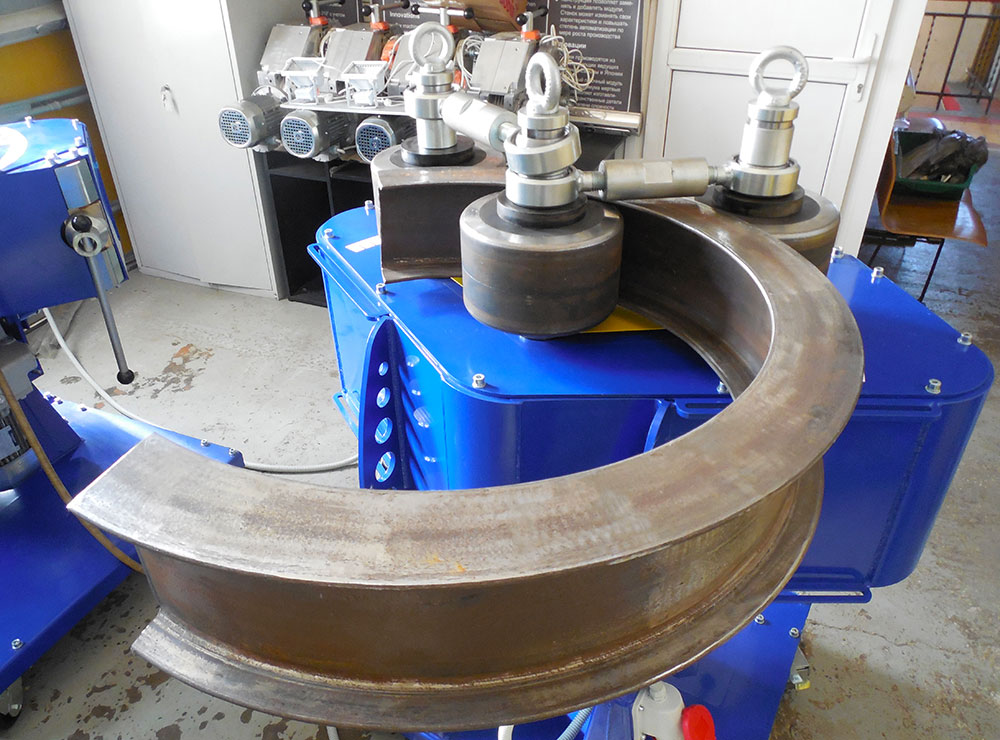

Гибка на многоручьевой оснастке

Одновременная гибка нескольких труб: На многоручьевой оснастке одновременно можно гнуть несколько заготовок в каждом из ручьев гибочных роликов что значительно увеличивает скорость изготовления. При одинаковом типоразмере труб радиусы гиба на всех ручьях будут абсолютно одинаковыми, обеспечивая 100% повторяемость в партии

Гибка разных типоразмеров труб без смены оснастки: Многоручьевую оснастку можно использовать для гибки разных типоразмеров труб, используя для гибки каждой из труб подходящий ручей. Это экономит время на смену оснастки и снижает стоимость, так как не нужно приобретать отдельные ролики для каждого типоразмера

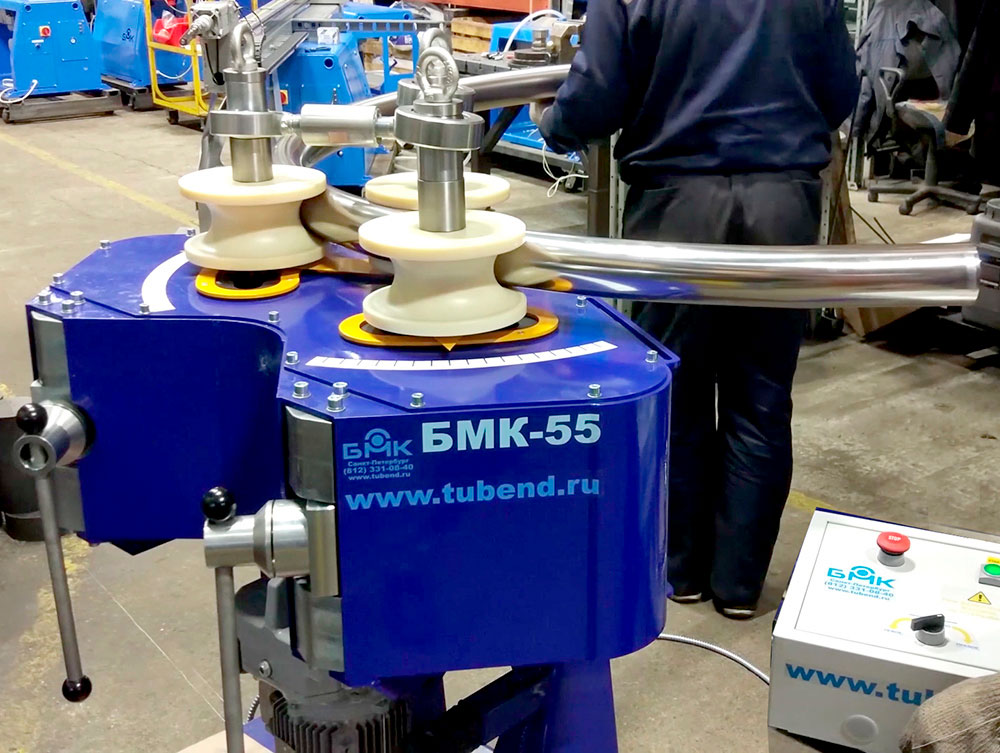

Гибка на капролоновой оснастке

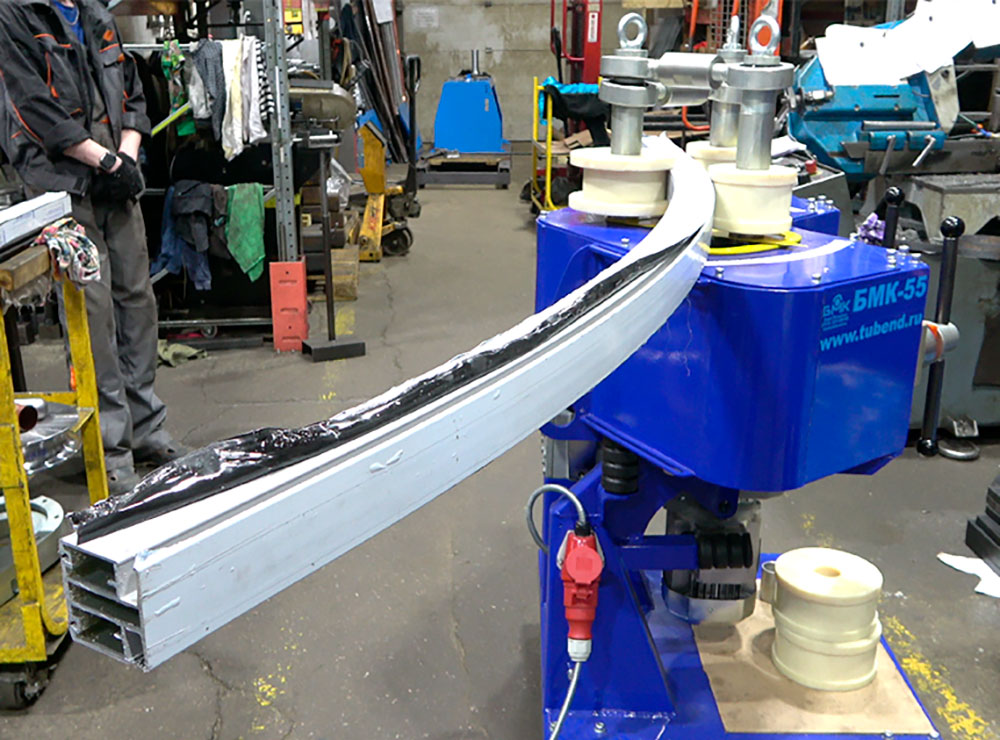

Идеальная поверхность согнутых труб: Шлифованные, полированные, никелированные, хромированные и зеркальные нержавеющие трубы, гнутся на капролоновых гибочных роликах без каких-либо следов (царапин, вмятин, потертостей) на их поверхности. Установка такой оснастки требуется для производства изделий с высокими эстетическими требованиями, таких как перила, мебель или элементы декора, где важно сохранить идеальный внешний вид поверхности изделия

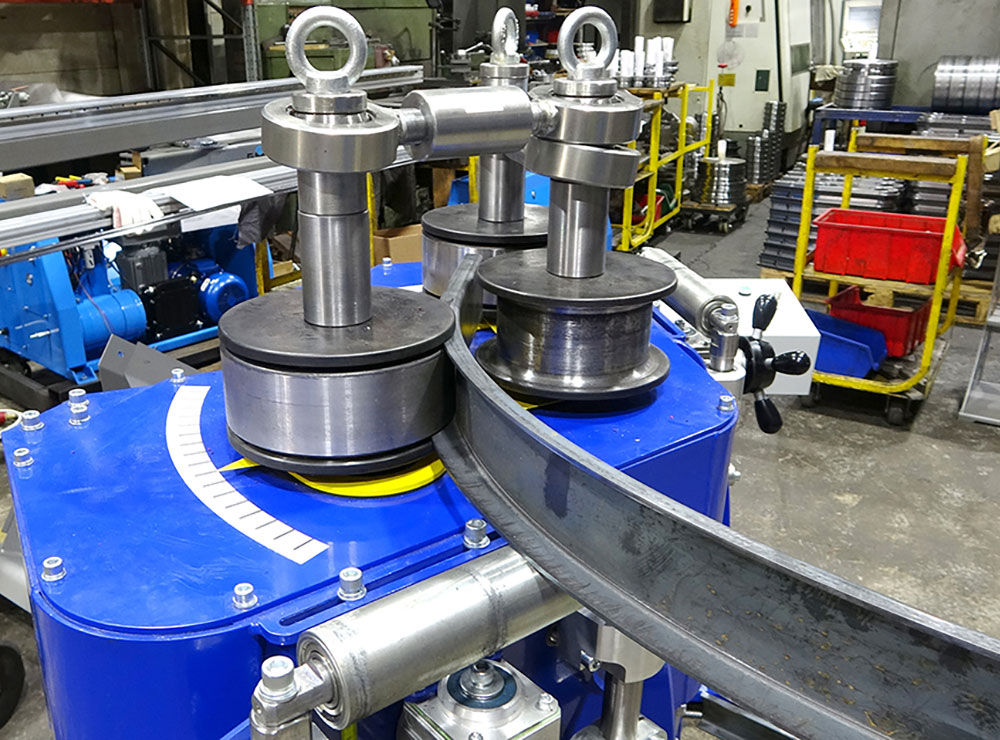

Точность и повторяемость: система двух винтов поджима

Исключение перегиба: Два винта обеспечивают равномерное давление, что позволяет избежать "провала" заготовки и получить плавный, правильный радиус

Тонкая доводка: Если деталь получилась с небольшим недогибом, система позволяет легко и точно довести радиус до требуемого значения

Высокая повторяемость: Зафиксировав положение винтов, можно изготавливать целую партию абсолютно идентичных деталей, при серийном производстве

Работа в вертикальном и горизонтальном положении

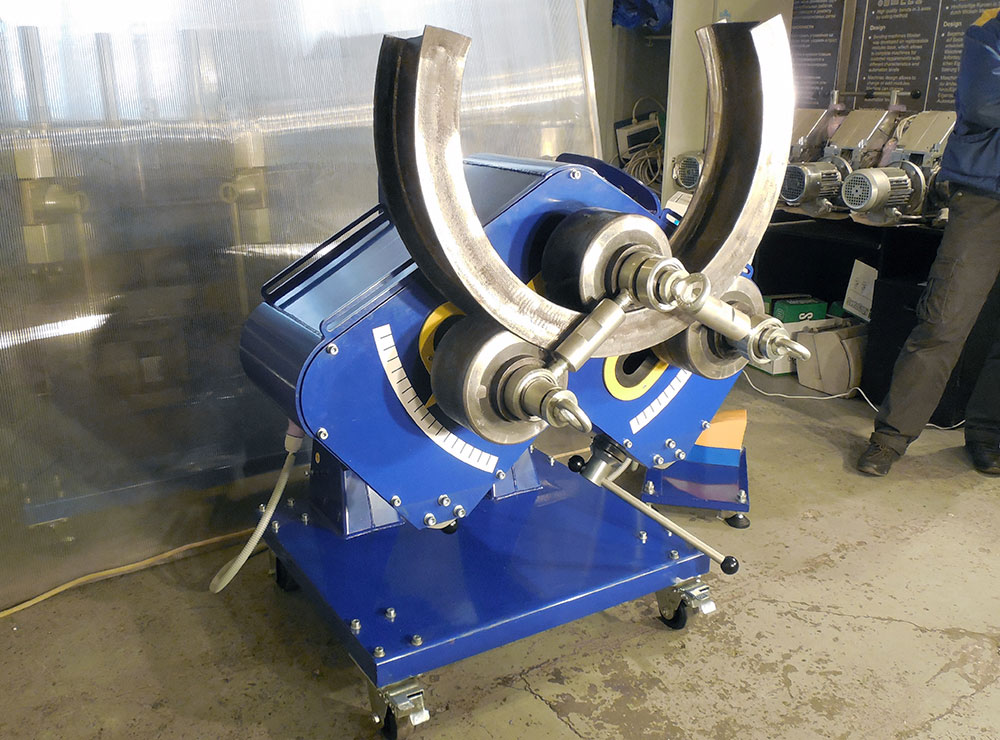

Гибочный модуль может работать как в вертикальном, так и в горизонтальном положении. Для смены положения достаточно открутить всего два болта, что занимает минимум времени и позволяет адаптировать станок под рабочее пространство и габариты заготовки

Мобильность

На основании корпуса станка установлены колесики, с помощью которых один человек может переместить профилегибочный станок в нужное место без привлечения грузоподъемной техники.

Безопасность

Выносной пульт управления: Оператор может управлять станком на безопасном расстоянии. Пульт оснащен кнопкой аварийного останова, переключателем направления вращения и удобной педалью с блокиратором от случайного нажатия

Безопасное направление гиба: Гиб заготовки происходит в сторону, противоположную винтам поджима (от оператора) что позволяет оператору контролировать процесс и работать с длинными заготовками

Оптимальная скорость: Скорость прокатки профиля подобрана в соответствии со всеми нормами техники безопасности, обеспечивая полный контроль над процессом

Быстрый ввод в эксплуатацию

Не требует фундамента, шеф-монтажных и пуско-наладочных работ: Достаточно подключить профилегиб к сети электропитания и начать изготовление деталей

Быстроразъемные соединения: Использование штекерных соединений (БРС) упрощает и ускоряет процесс подключения оборудования

Обучение 15-20 минут: Станок простой в эксплуатации, имеет интуитивно понятный пульт управление. Инструктаж занимает не более 20 минут после чего оператор готов приступить к самостоятельной работе на профилегибочном станке

Экономичный и надежный

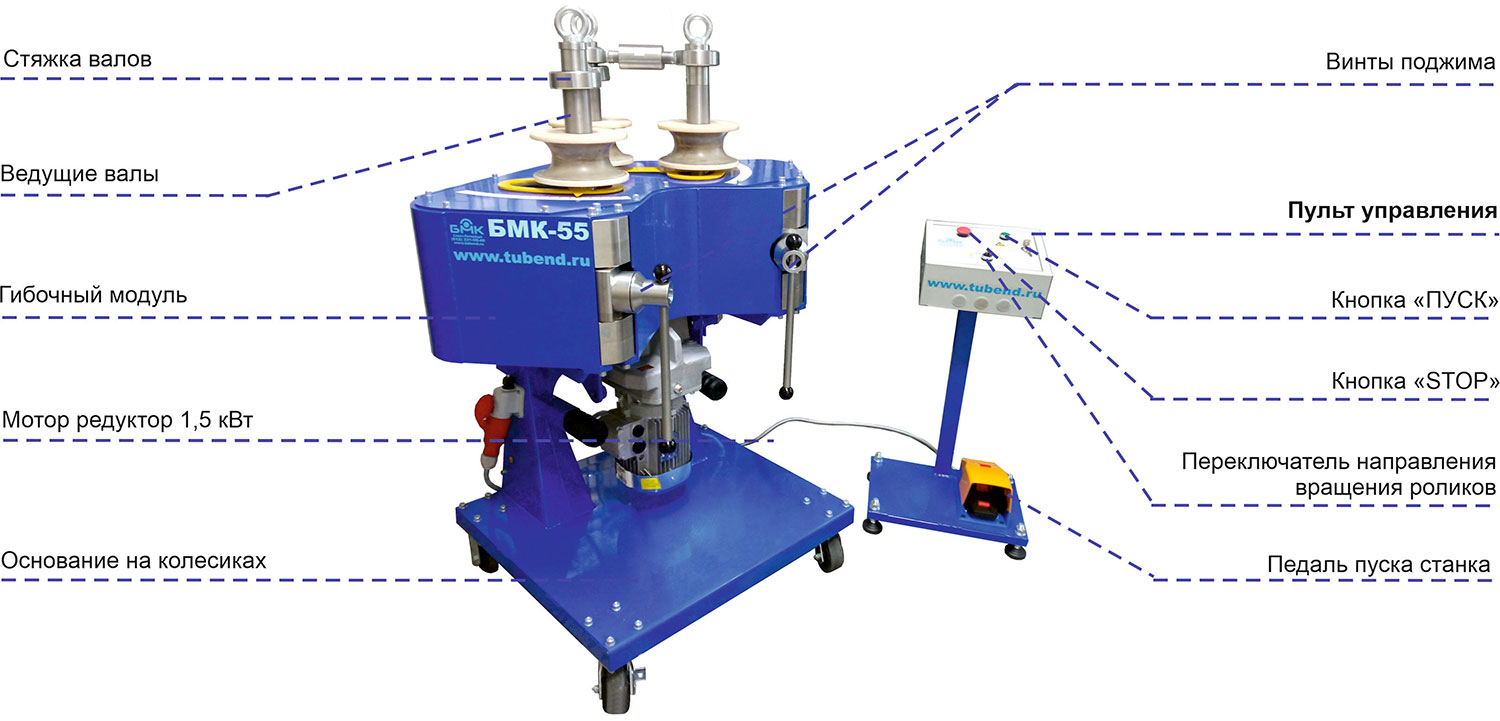

Имеет усиленный корпус, усиленные подшипники валов, усиленные и удлиненные валы, механизм стяжки валов и специальный мотор-редуктор мощностью 1,5 кВт

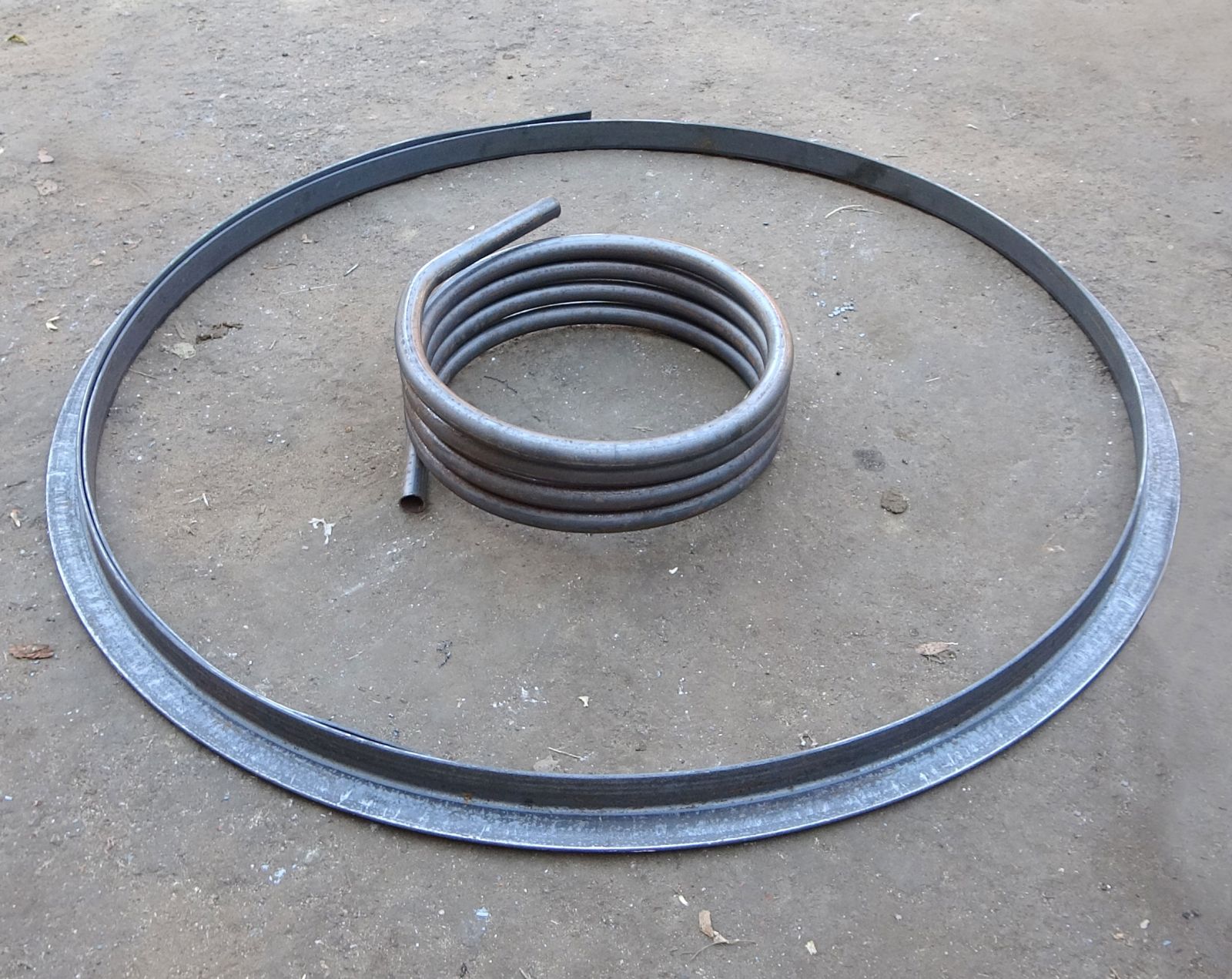

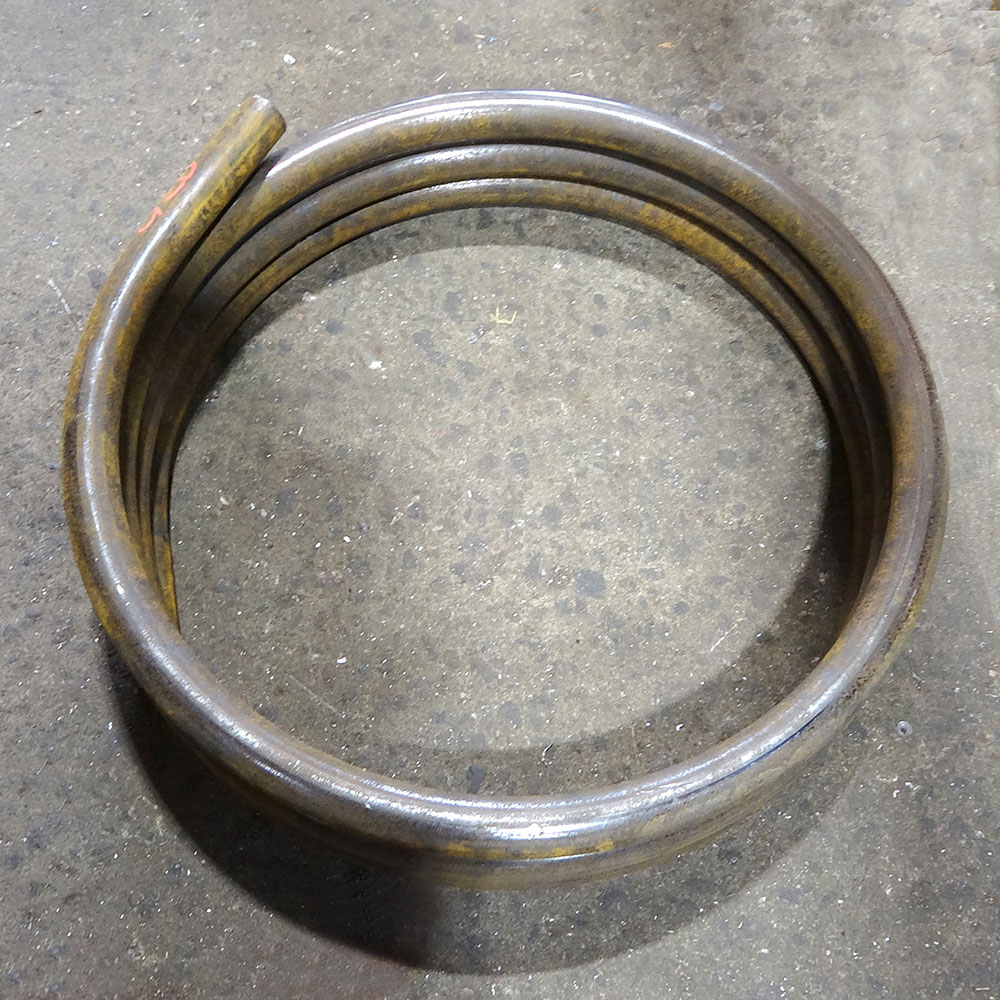

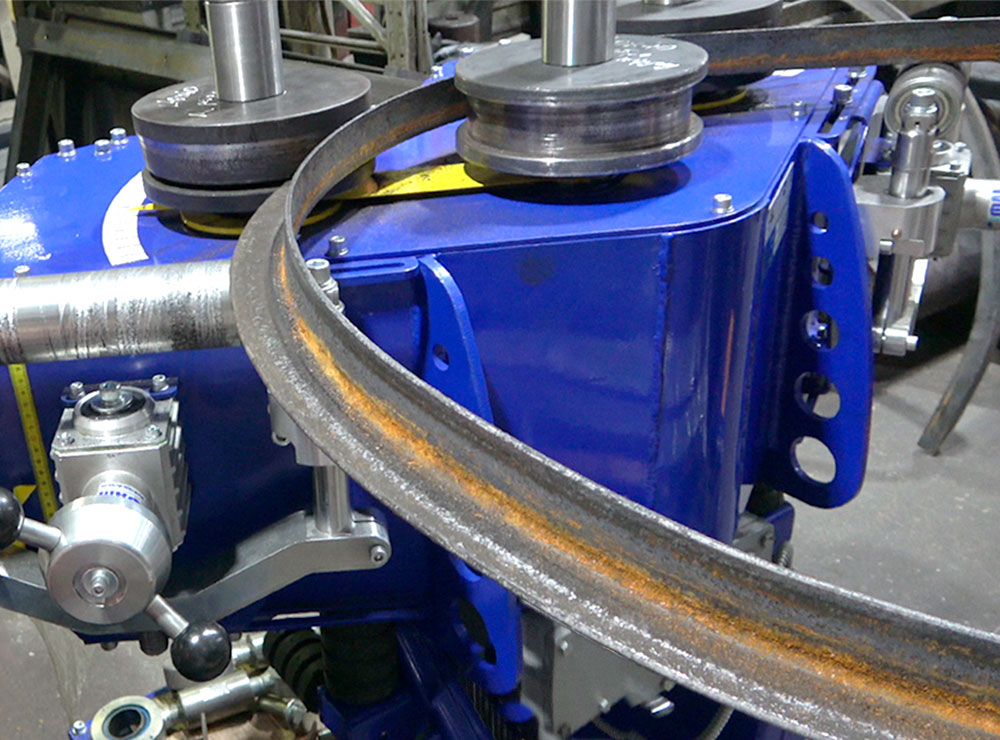

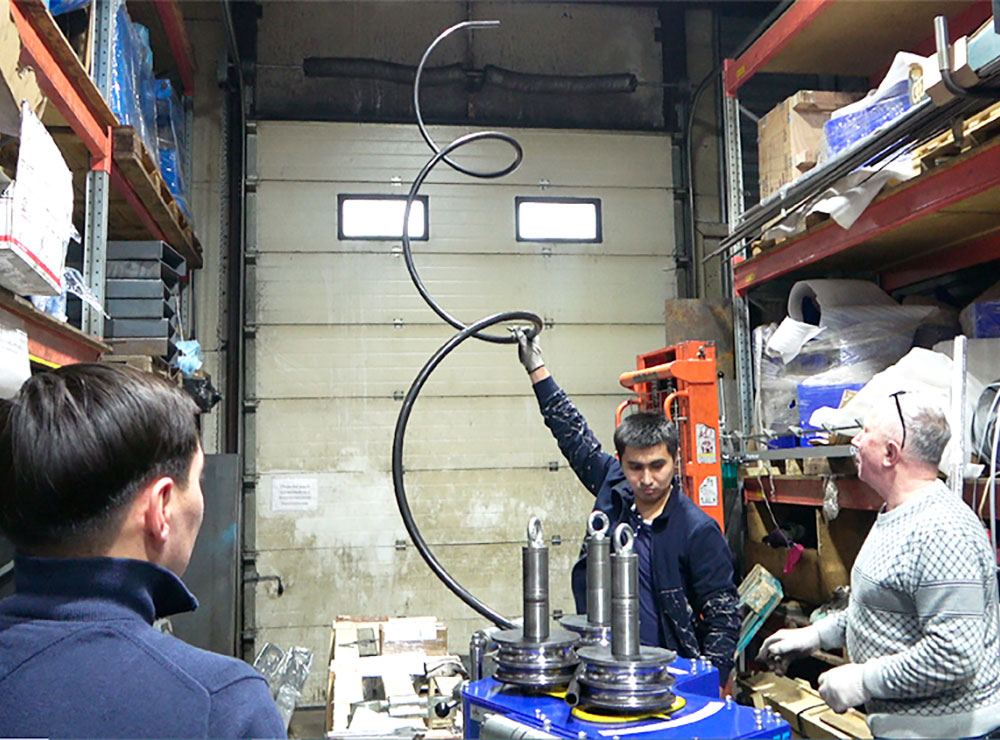

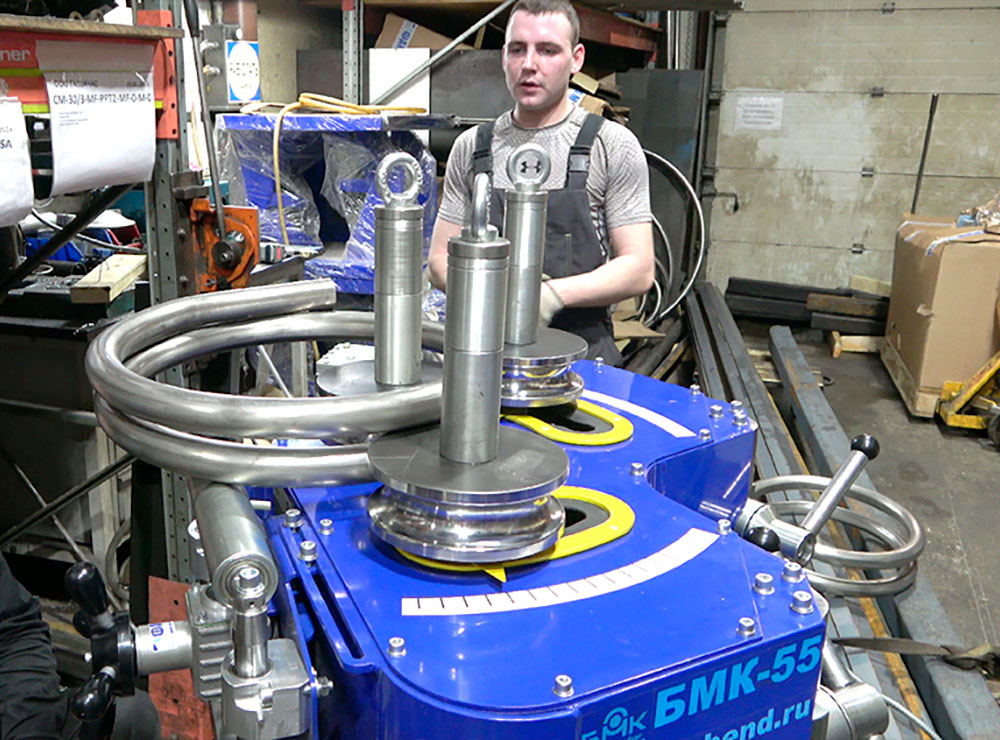

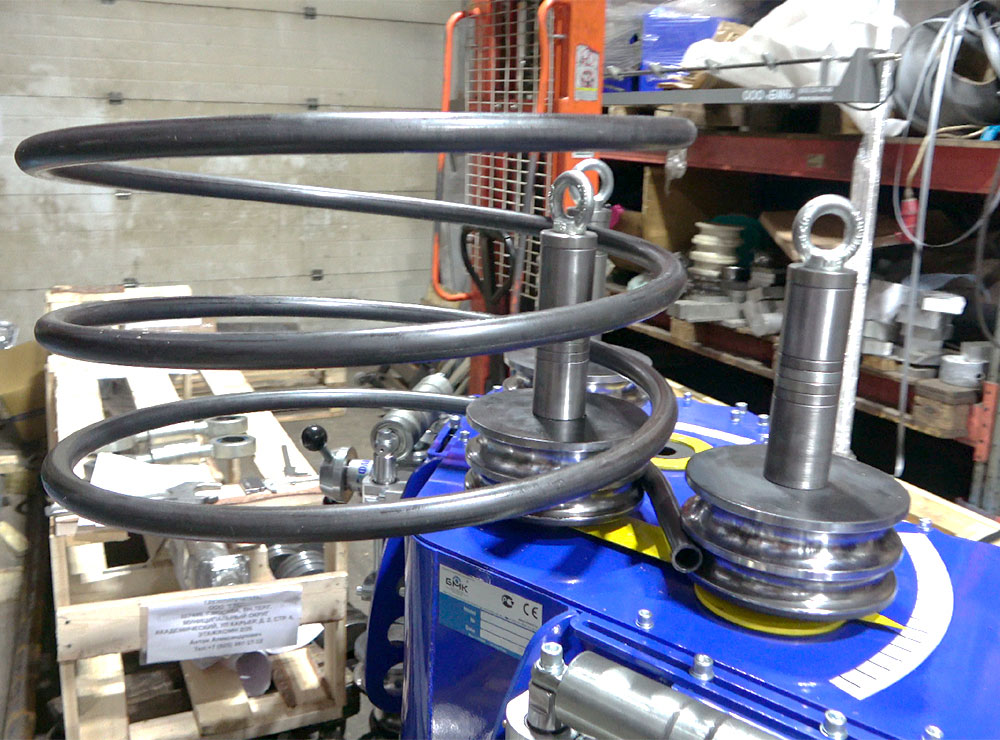

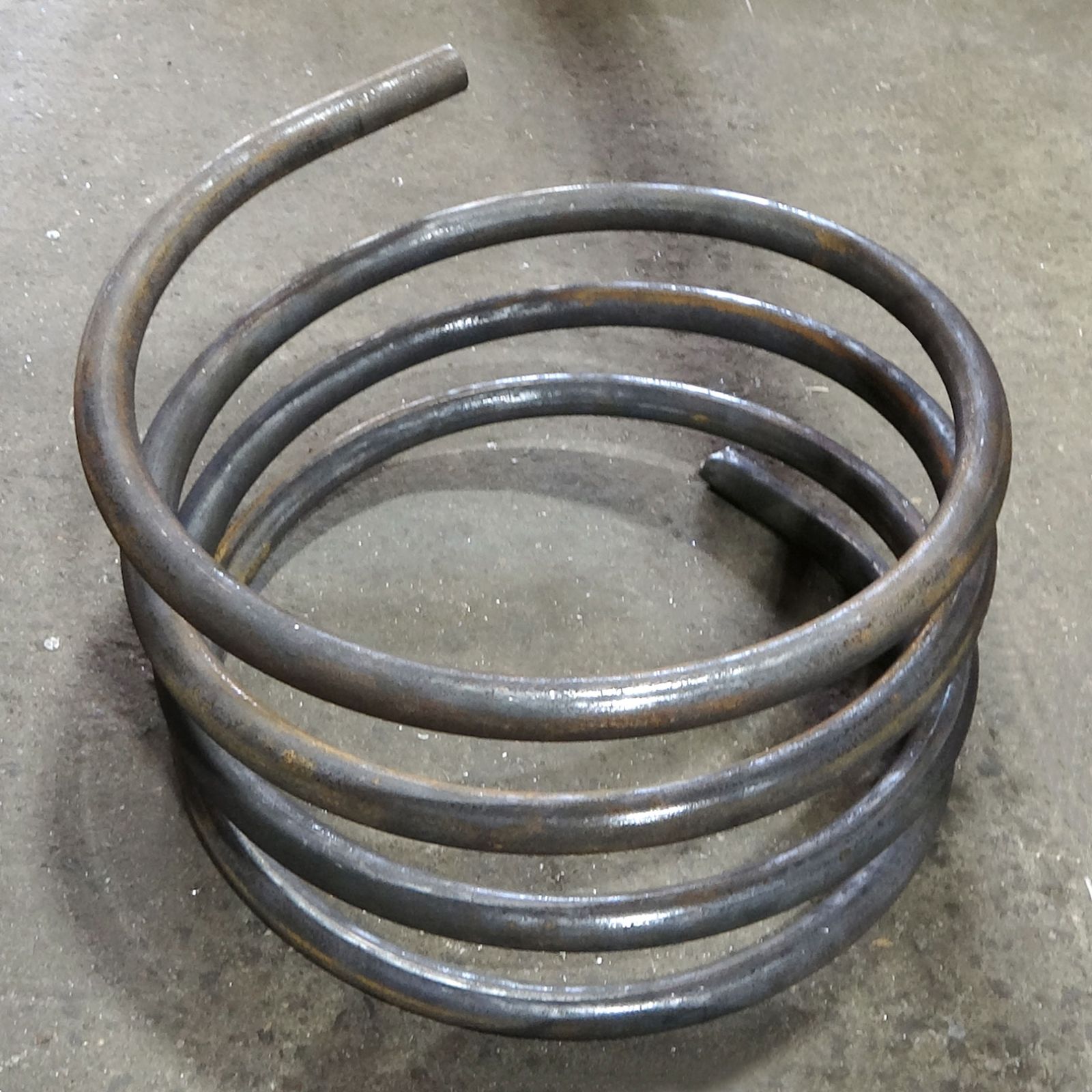

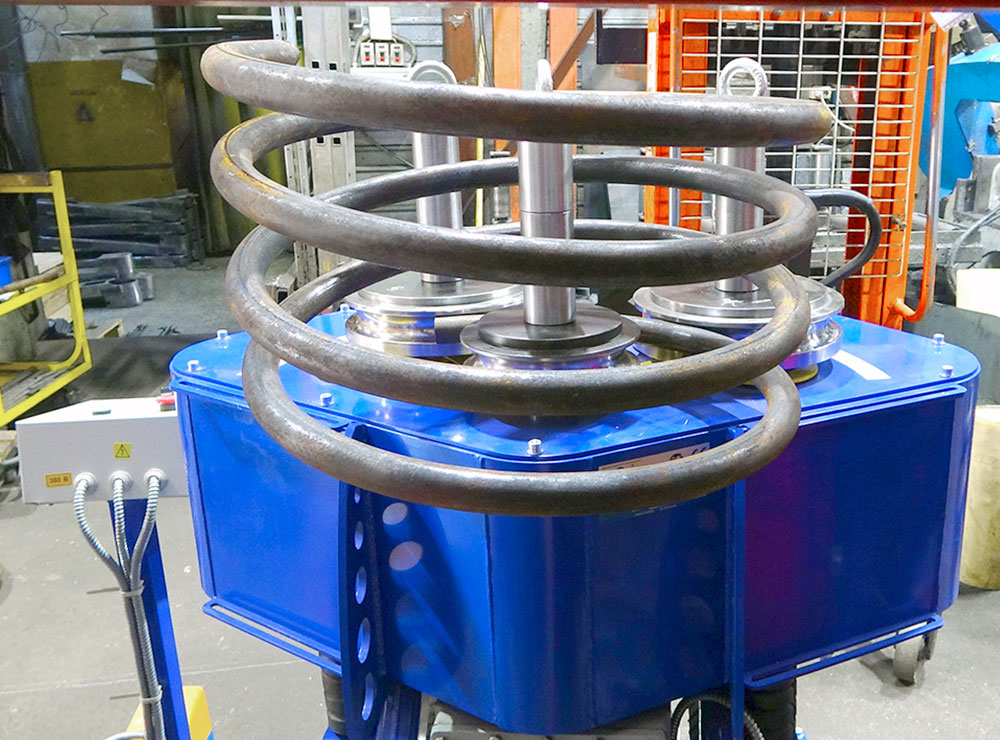

Навивка спиралей и качественная гибка уголка

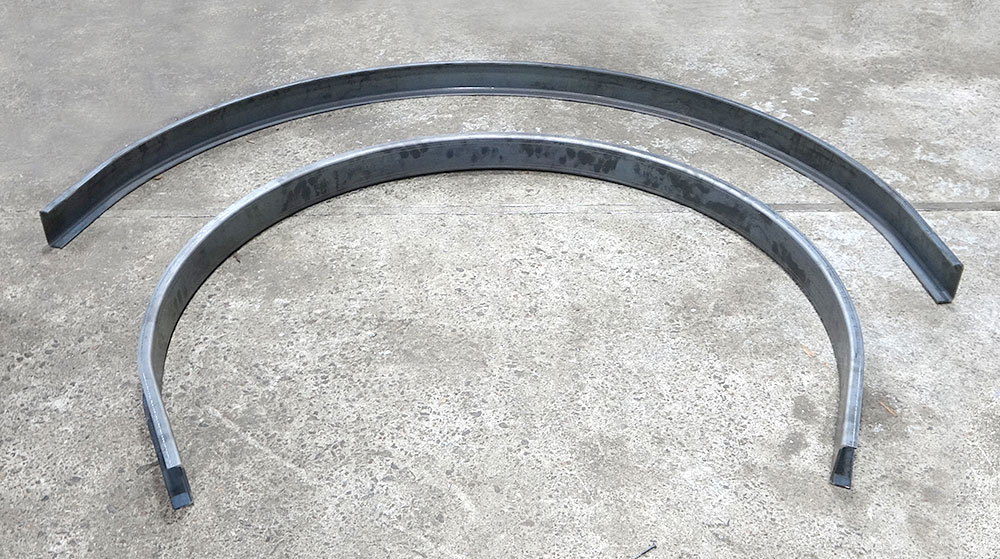

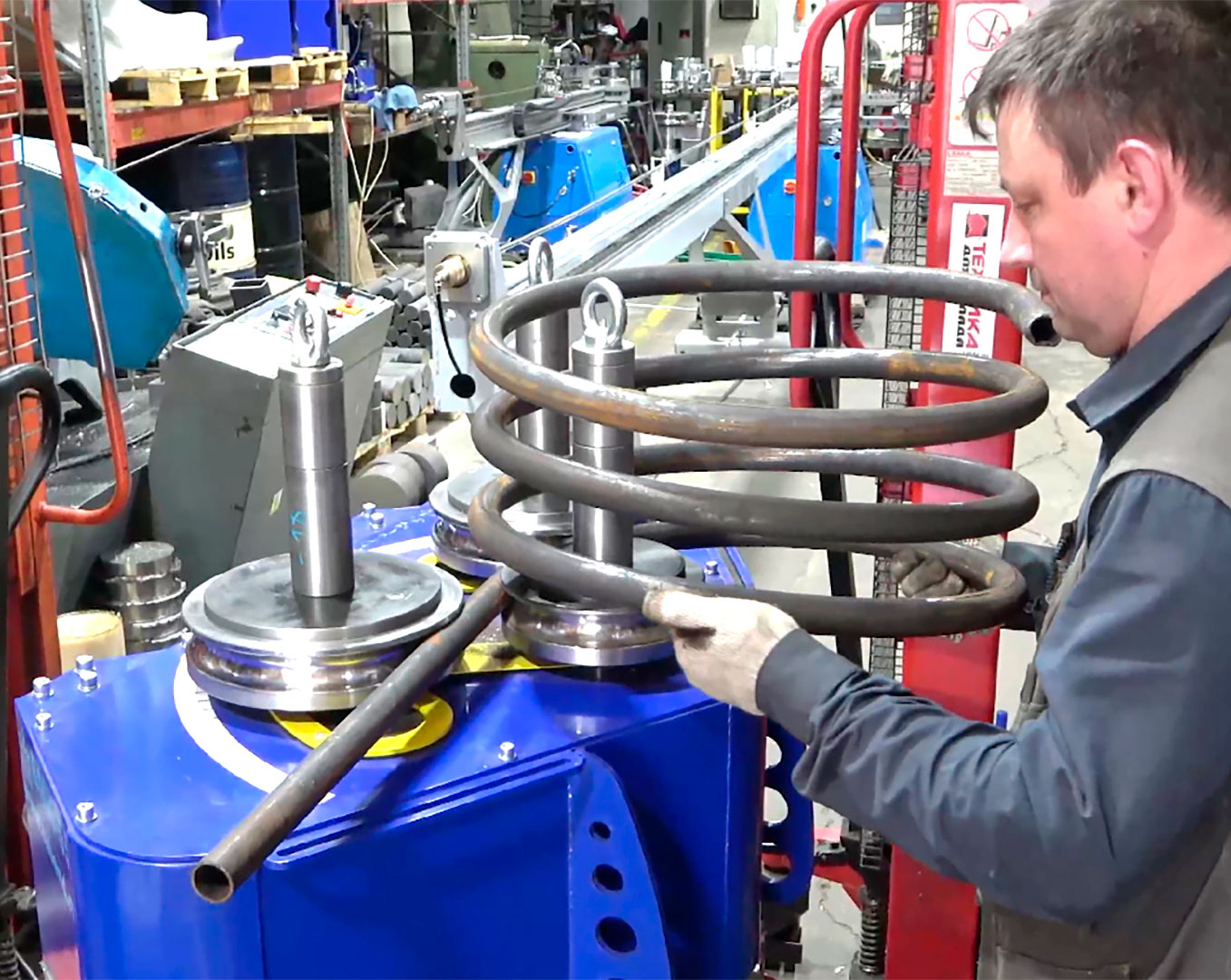

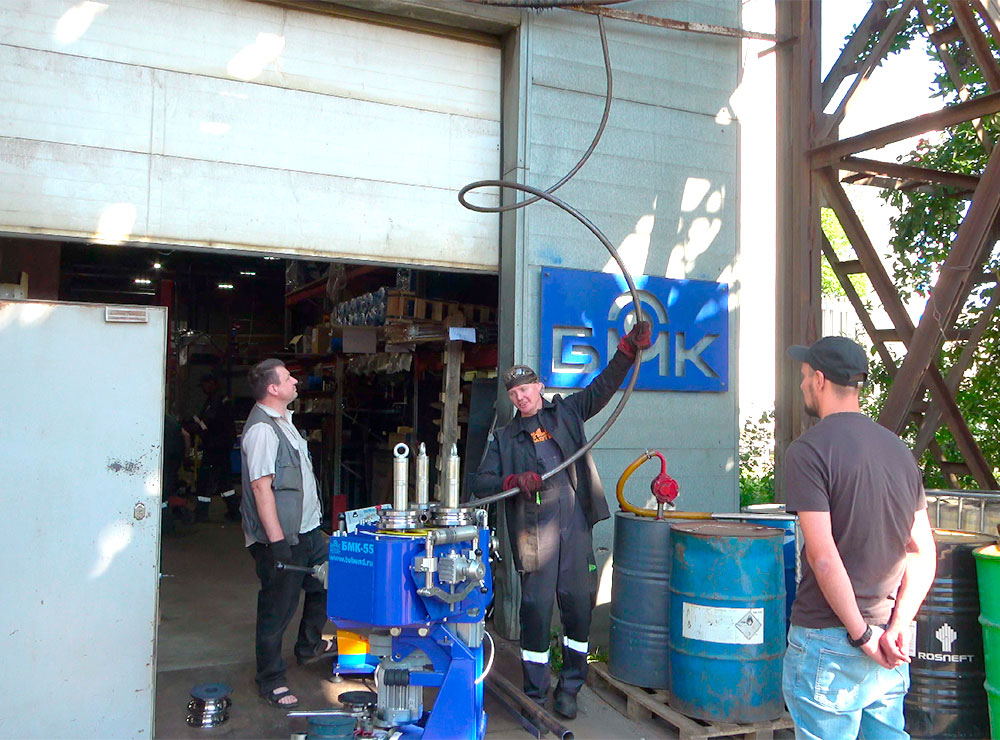

При необходимости станок можно оснастить механизмом подъема шага витка спирали, что позволяет изготавливать спирали с точно заданным шагом витка для винтовых лестниц, шнеков или декоративных элементов и гнуть уголки и разнополочные профили с сохранением плоскости без скручивания
