Для гибки сложных алюминиевых профилей мы разработали и используем в оснастке трубогибочных станков уникальную двухконтурную систему зажима профиля. Эта технология позволяет добиться точности и высокого качества гиба без гофр и смятий алюминиевых профилей сложного сечения.

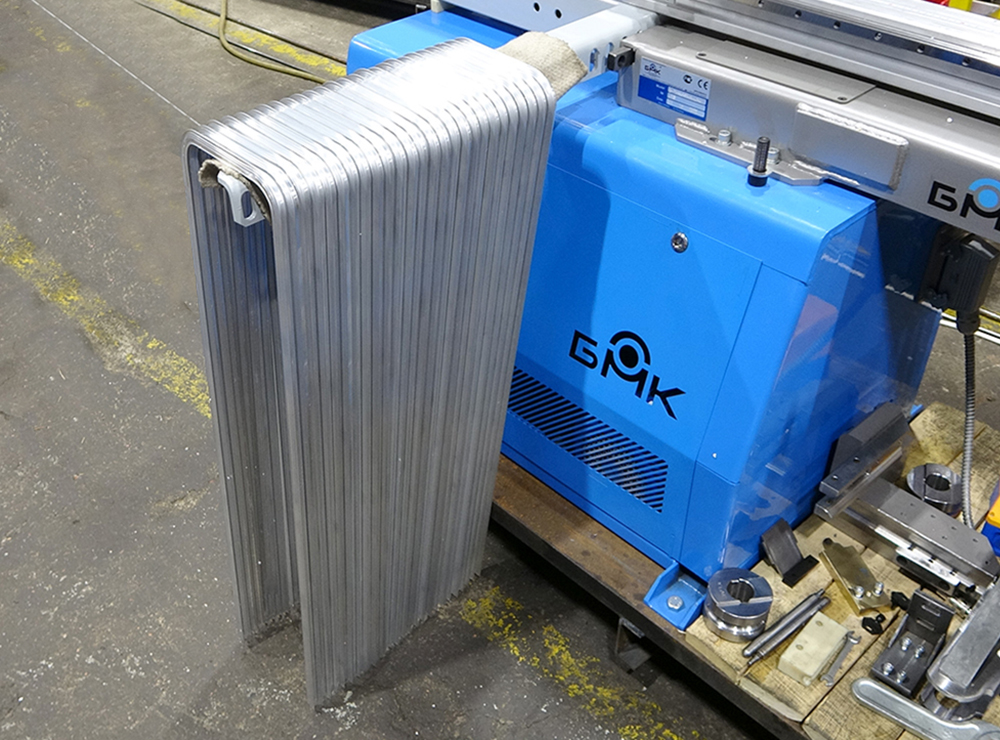

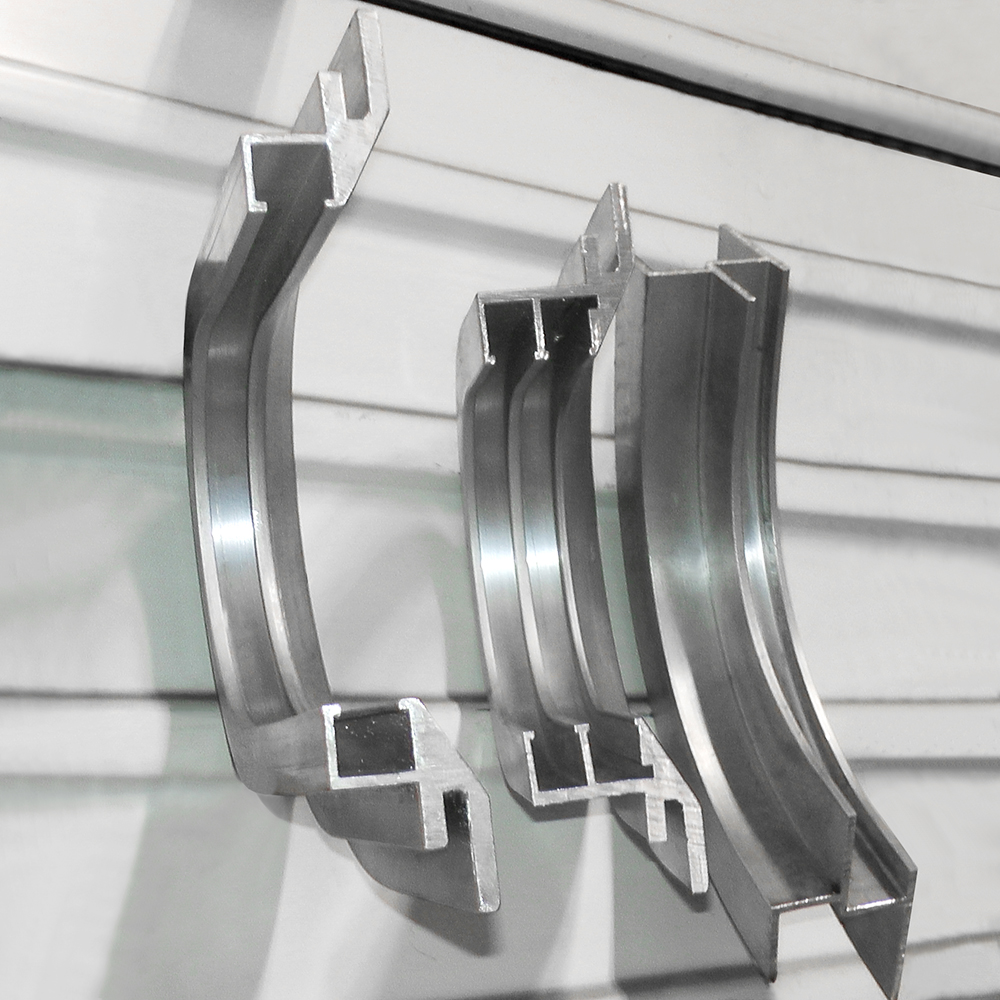

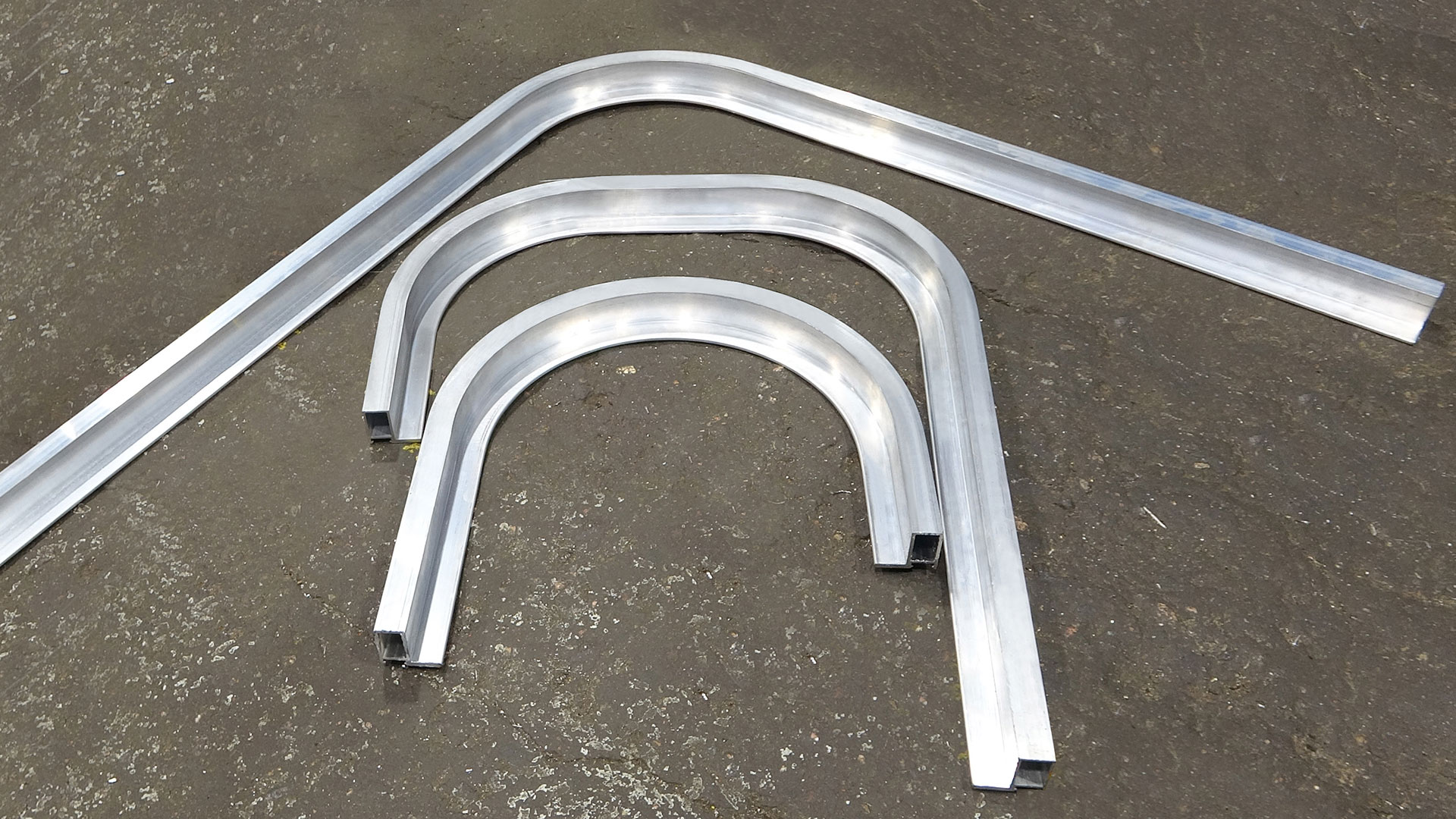

Алюминиевые профили сложного сечения, согнутые на дорновых трубогибочных станках БМК

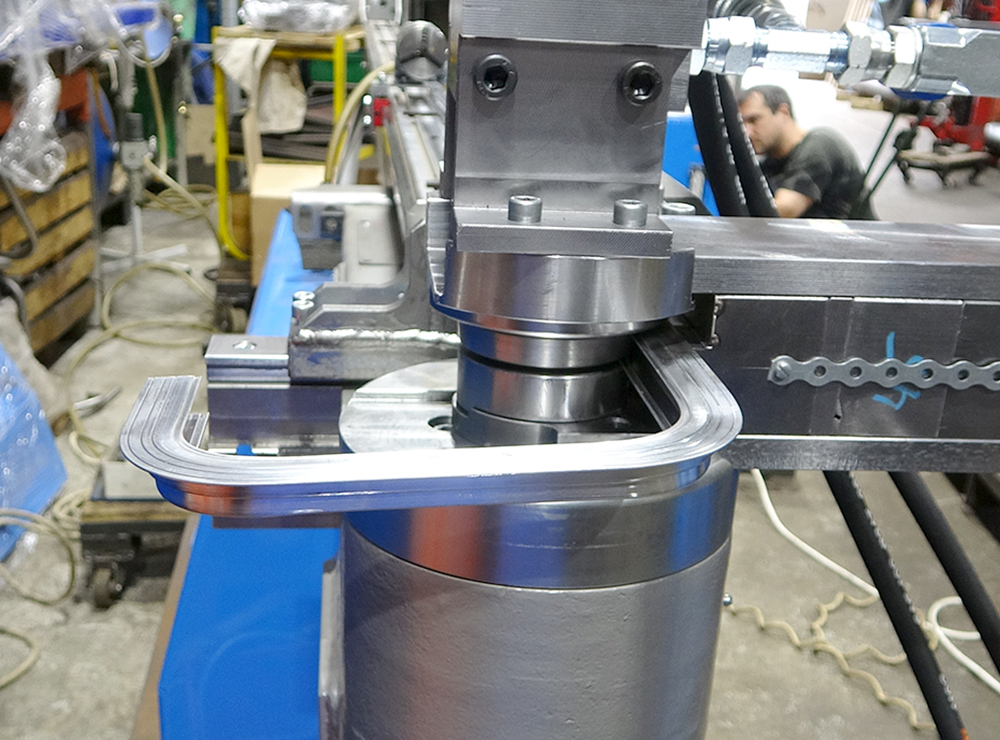

Оснастка к трубогибу для гибки сложных алюминиевых профилей:

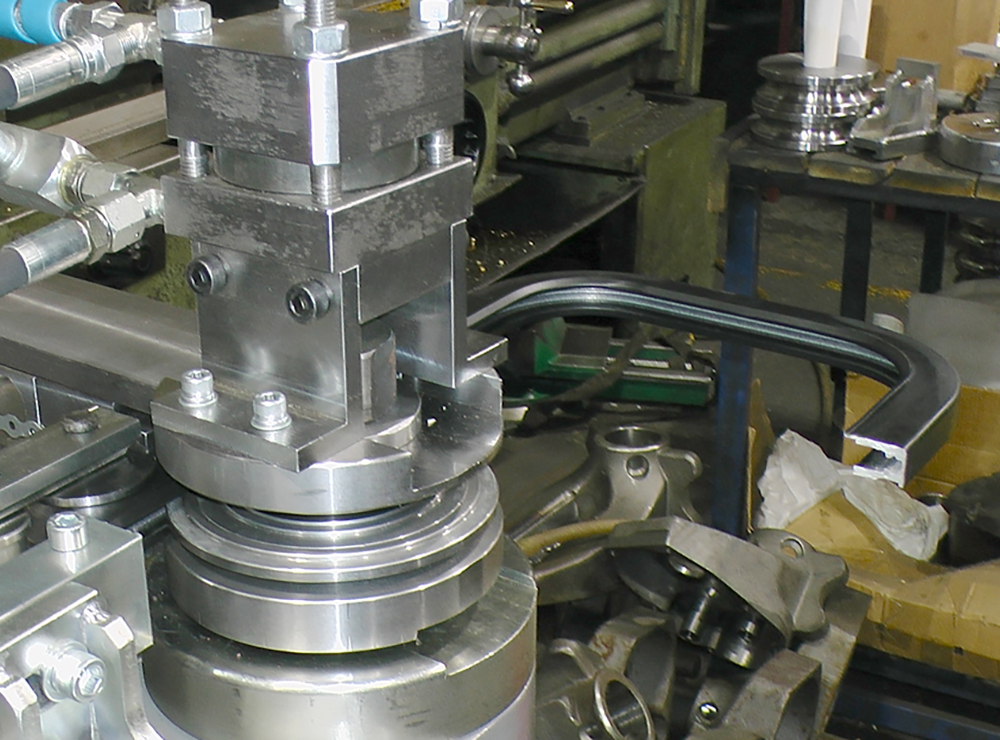

Гибочный ролик: Вращаясь в процессе гибки наматывает на себя профиль.
Зажим: Прижимает профиль к гибочному ролику
Скользящий башмак
Складкоразглаживатель: Предотвращает гофры на поверхности профиля
Дорн: Используется в некоторых случаях когда сечение профиля имеет отверстие.

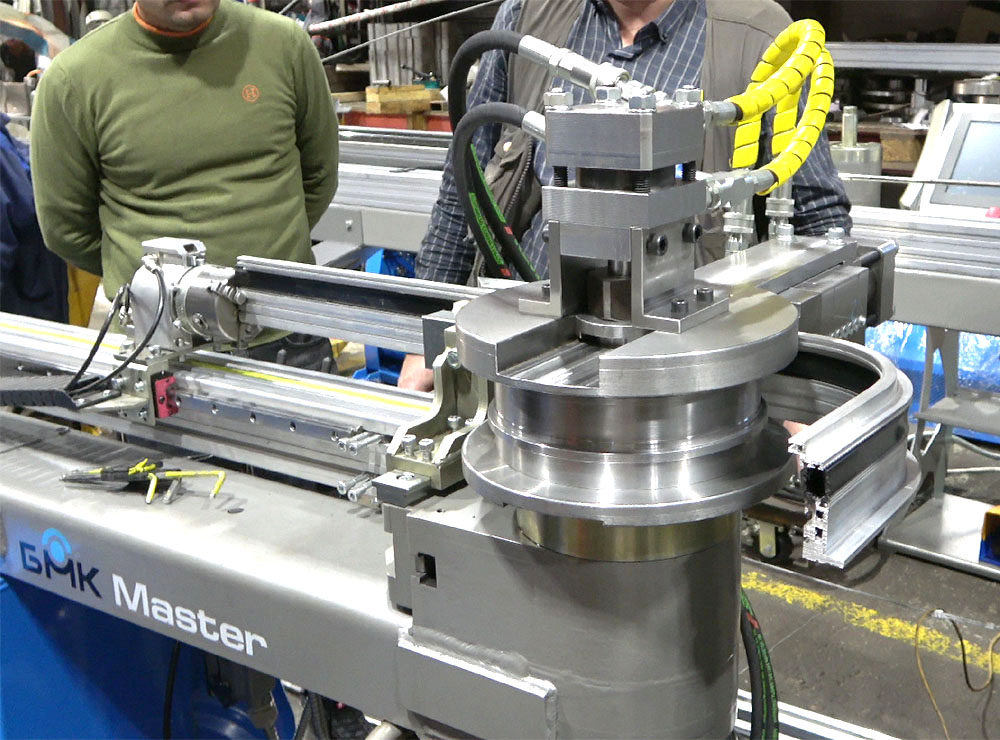

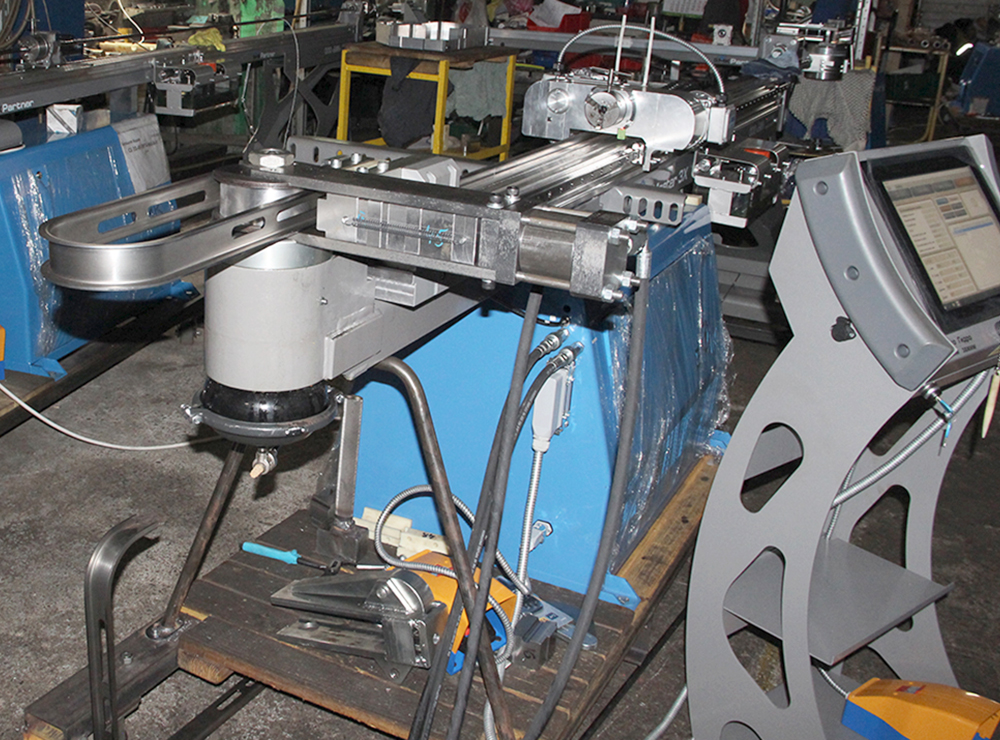

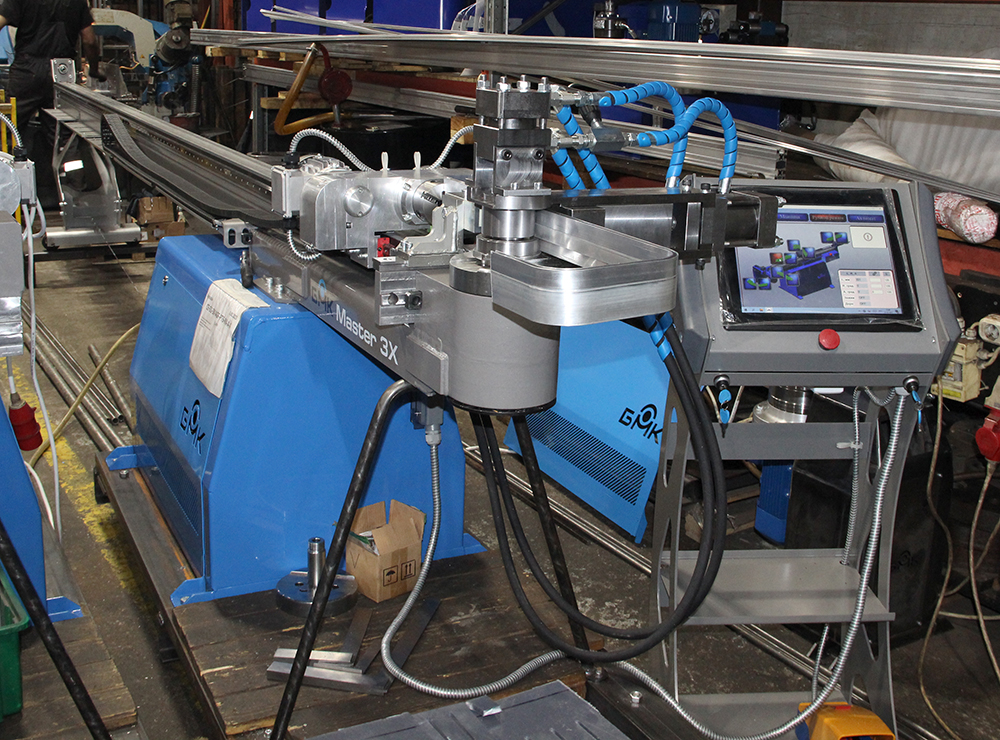

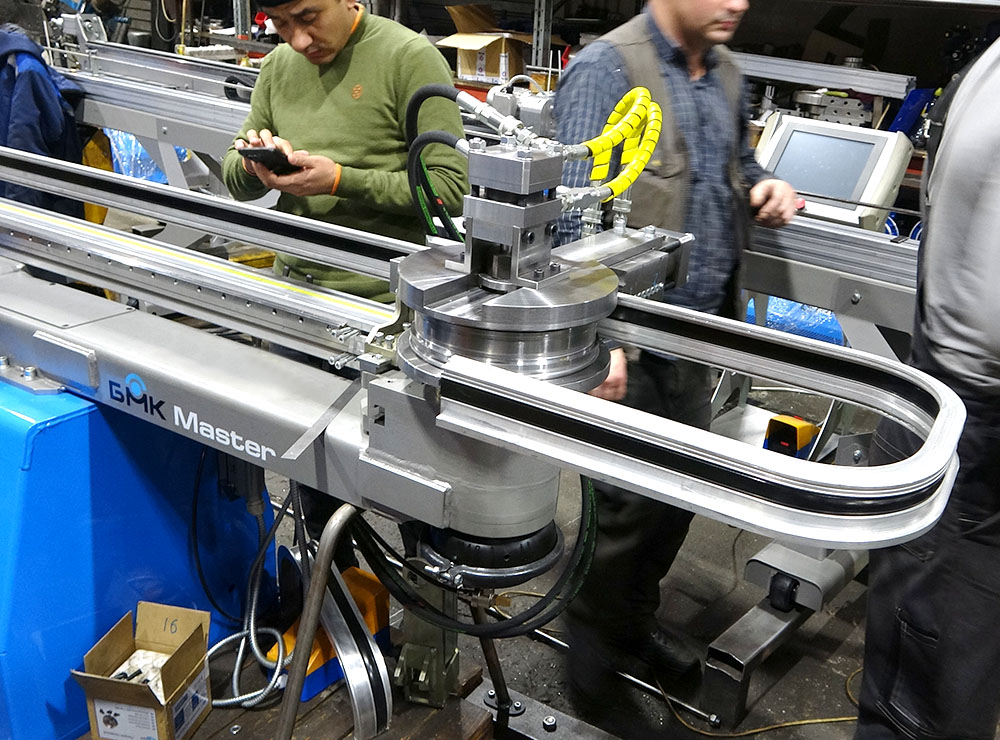

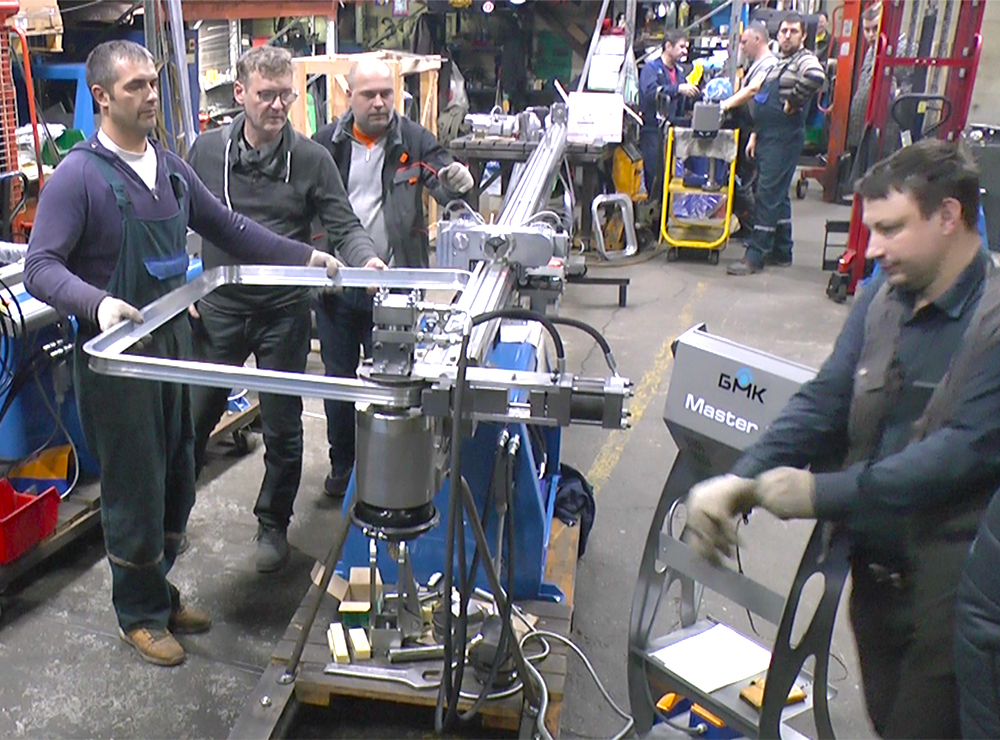

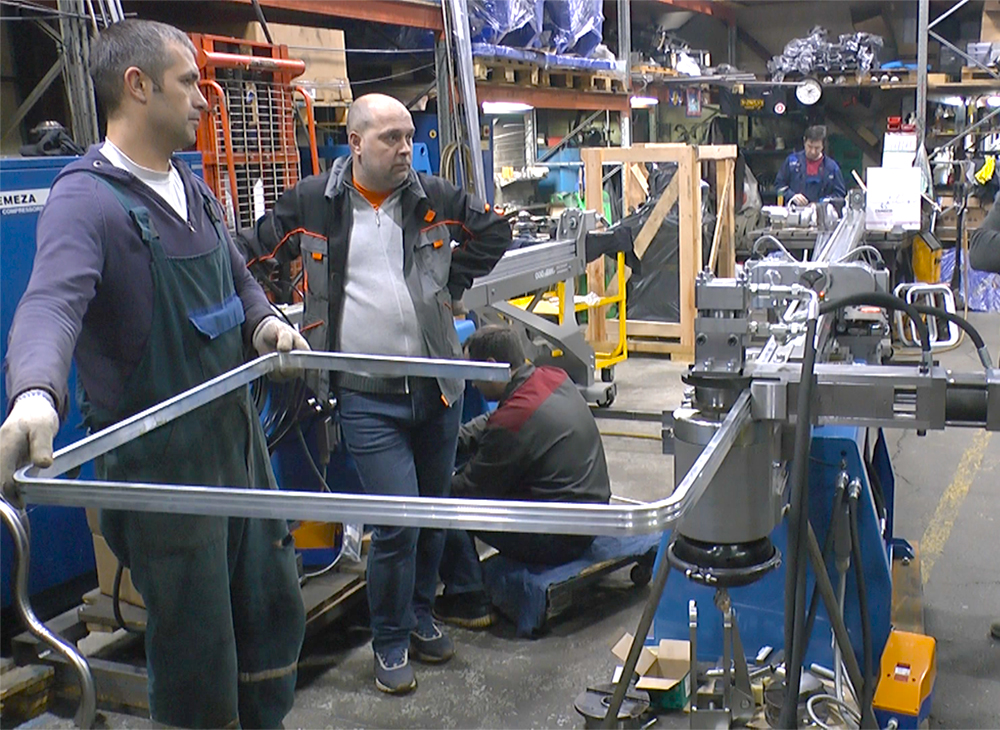

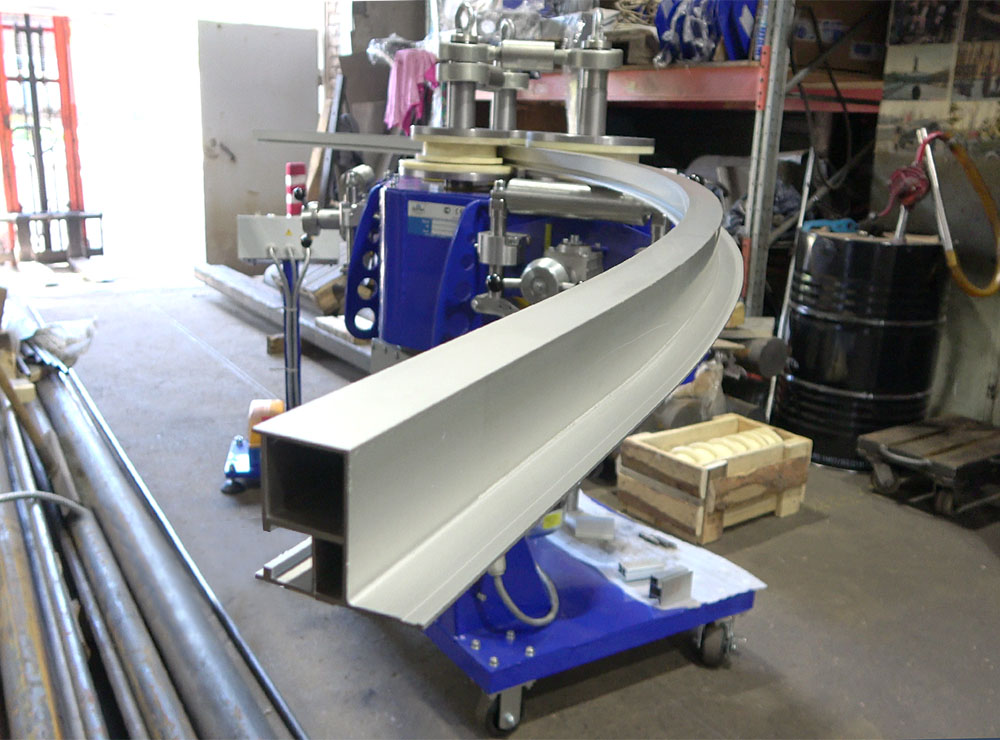

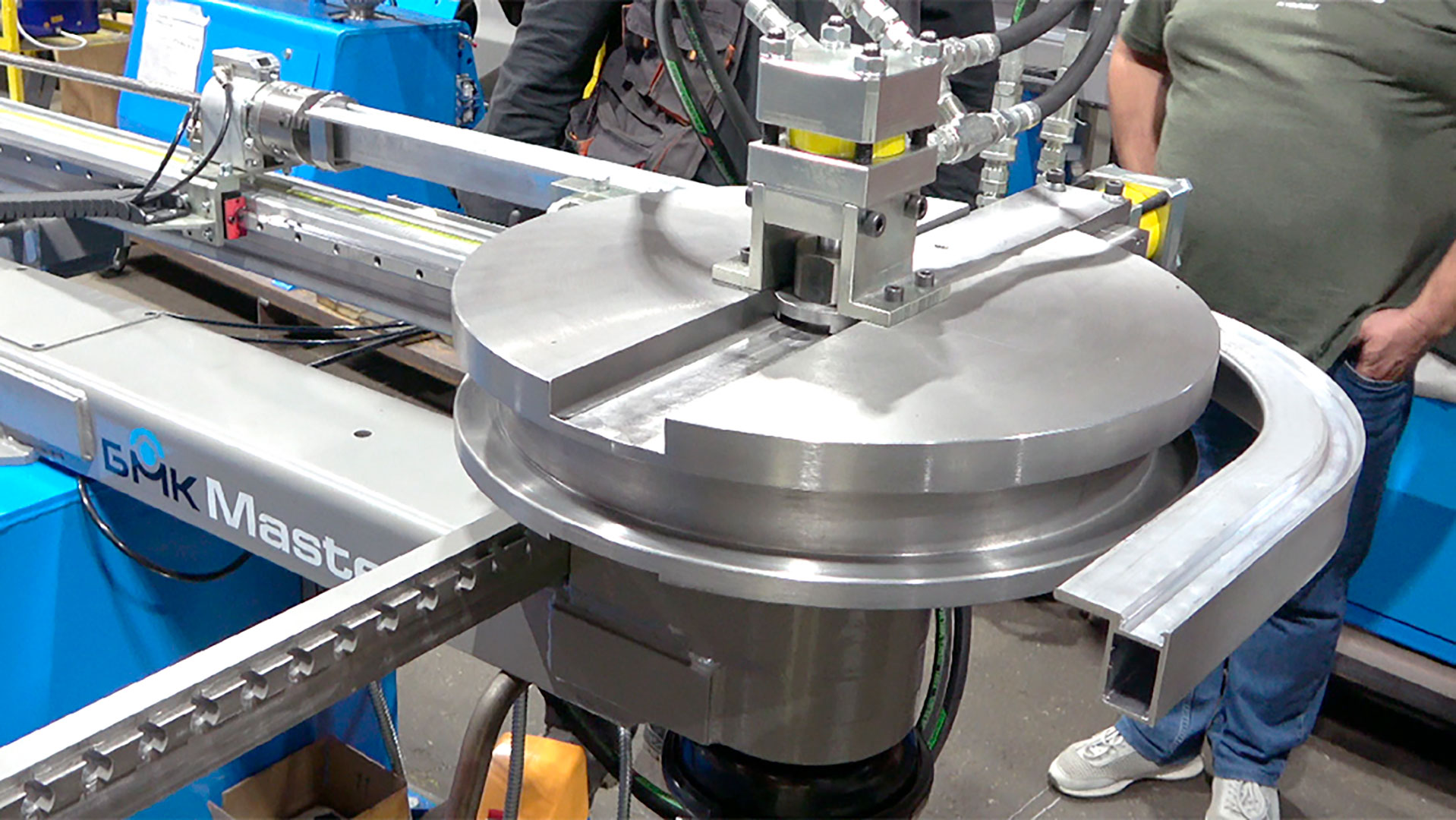

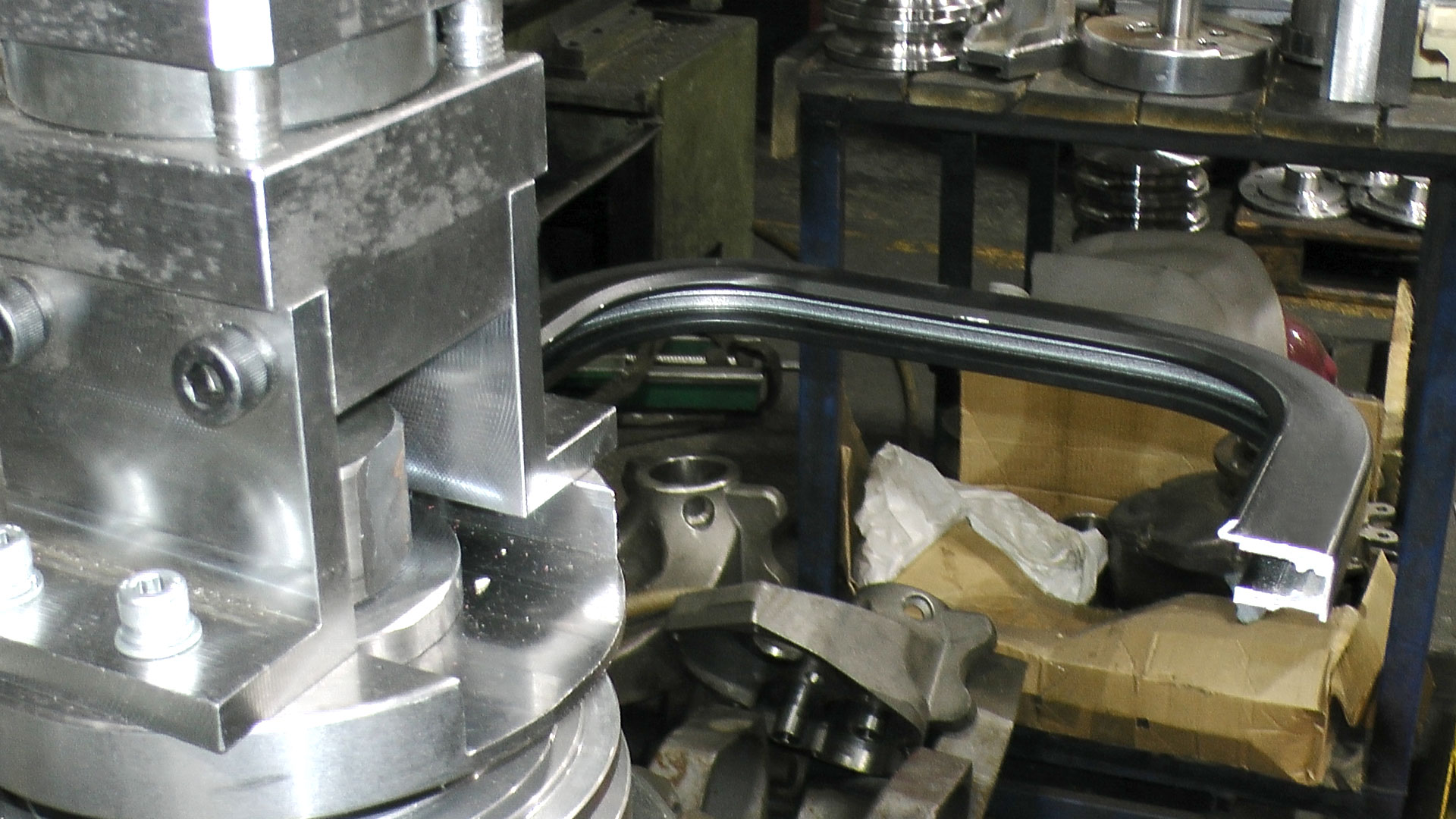

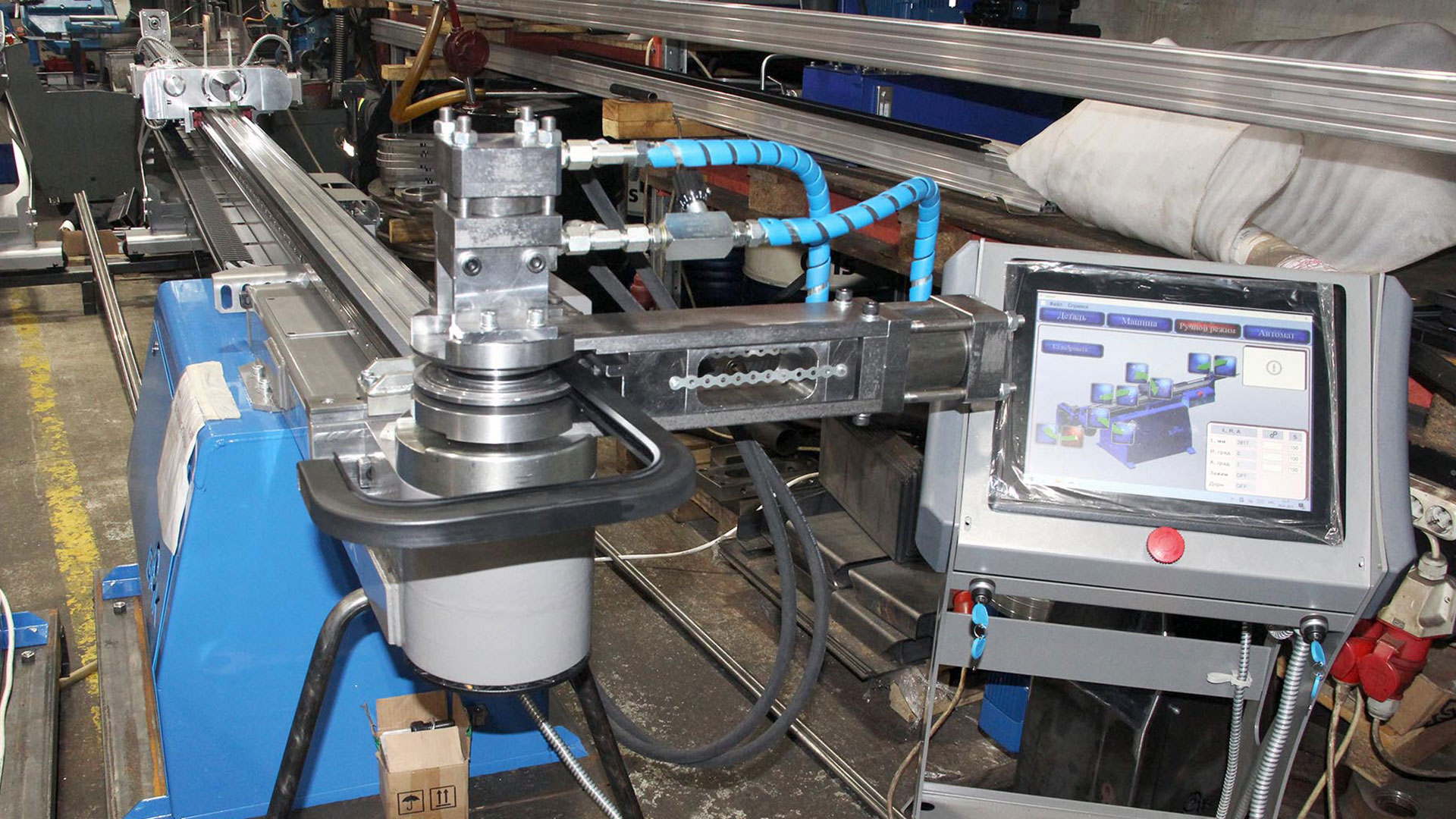

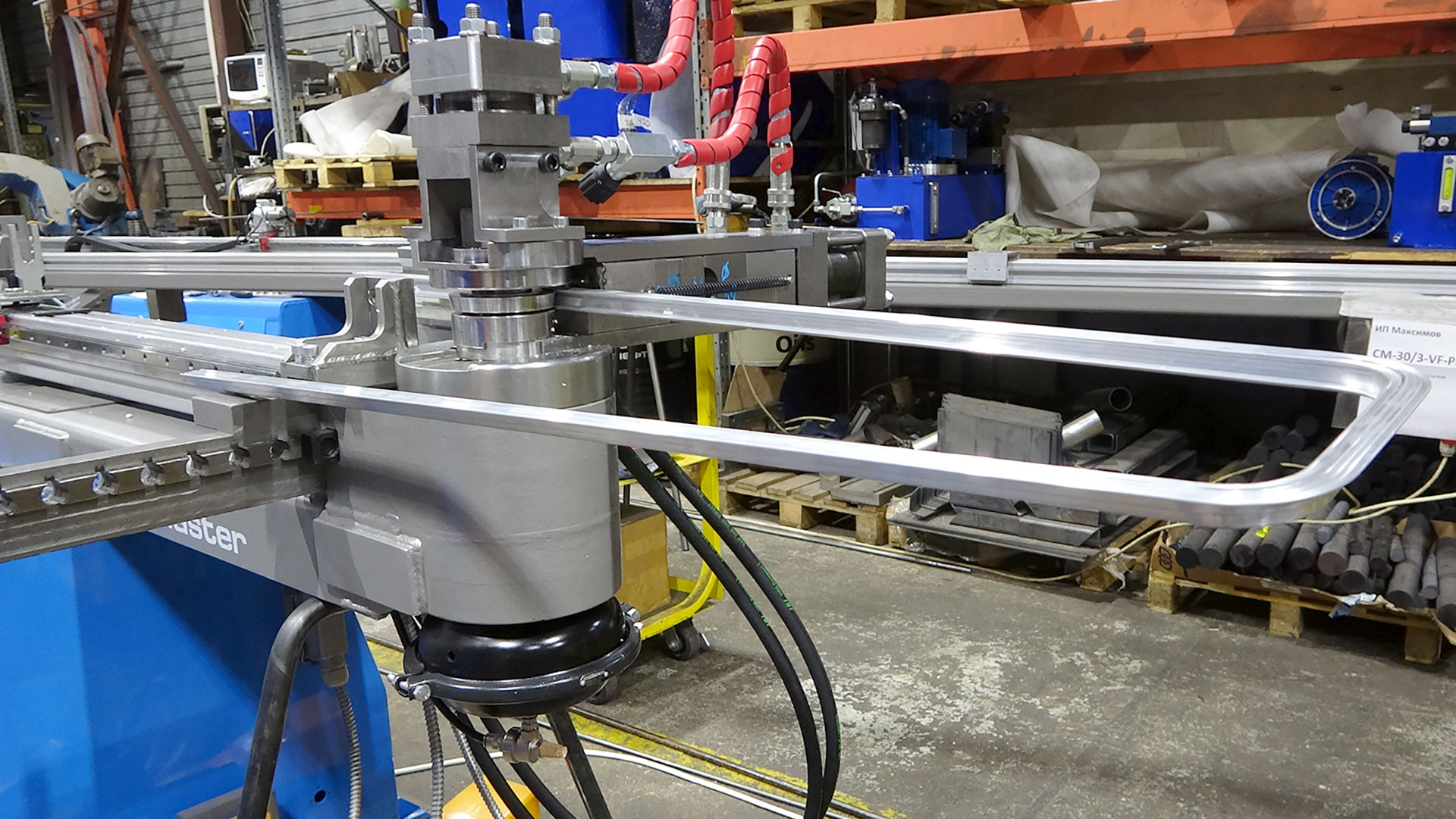

Гибка алюминиевого профиля сложного сечения на ЧПУ трубогибе МASTER

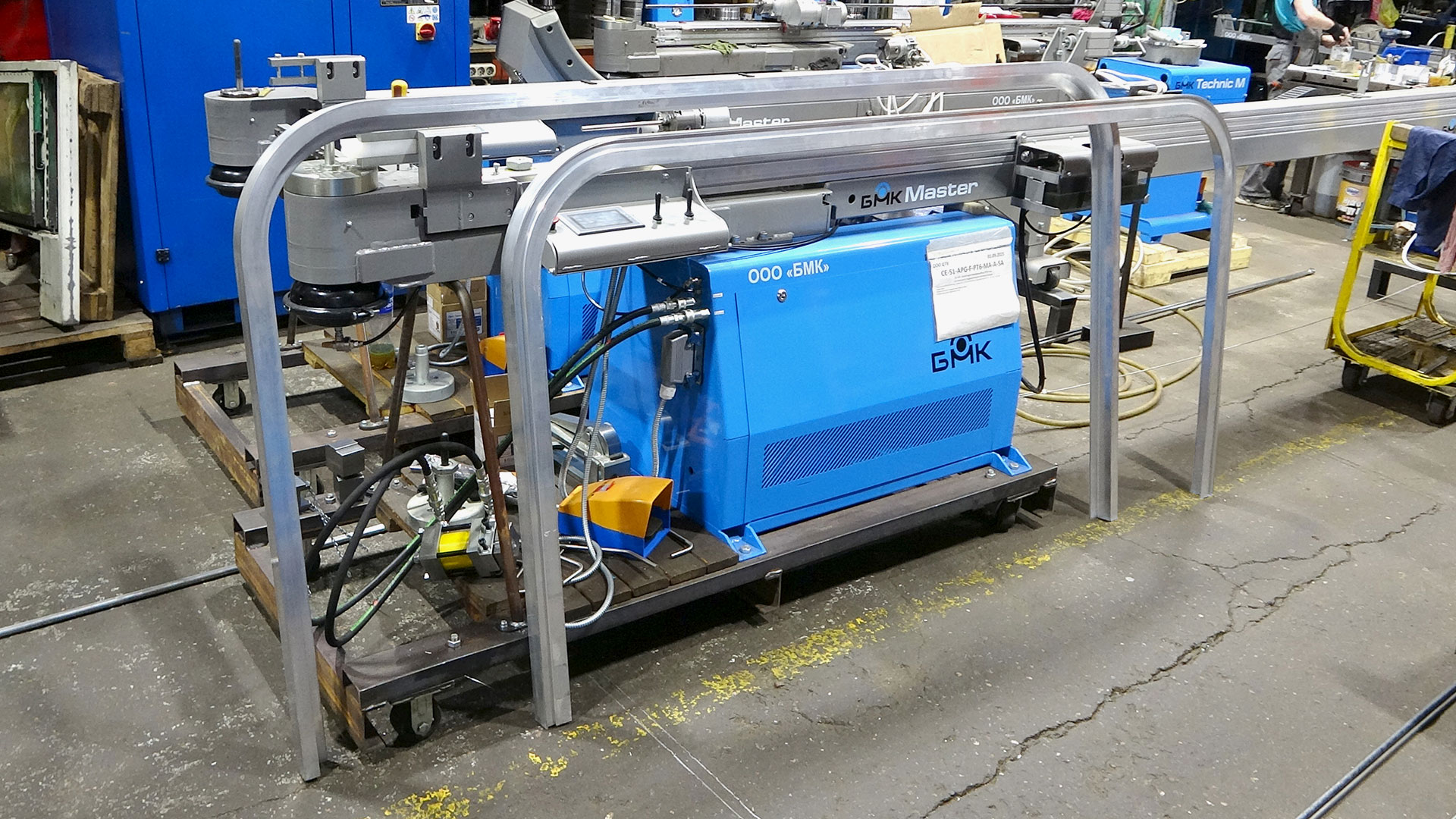

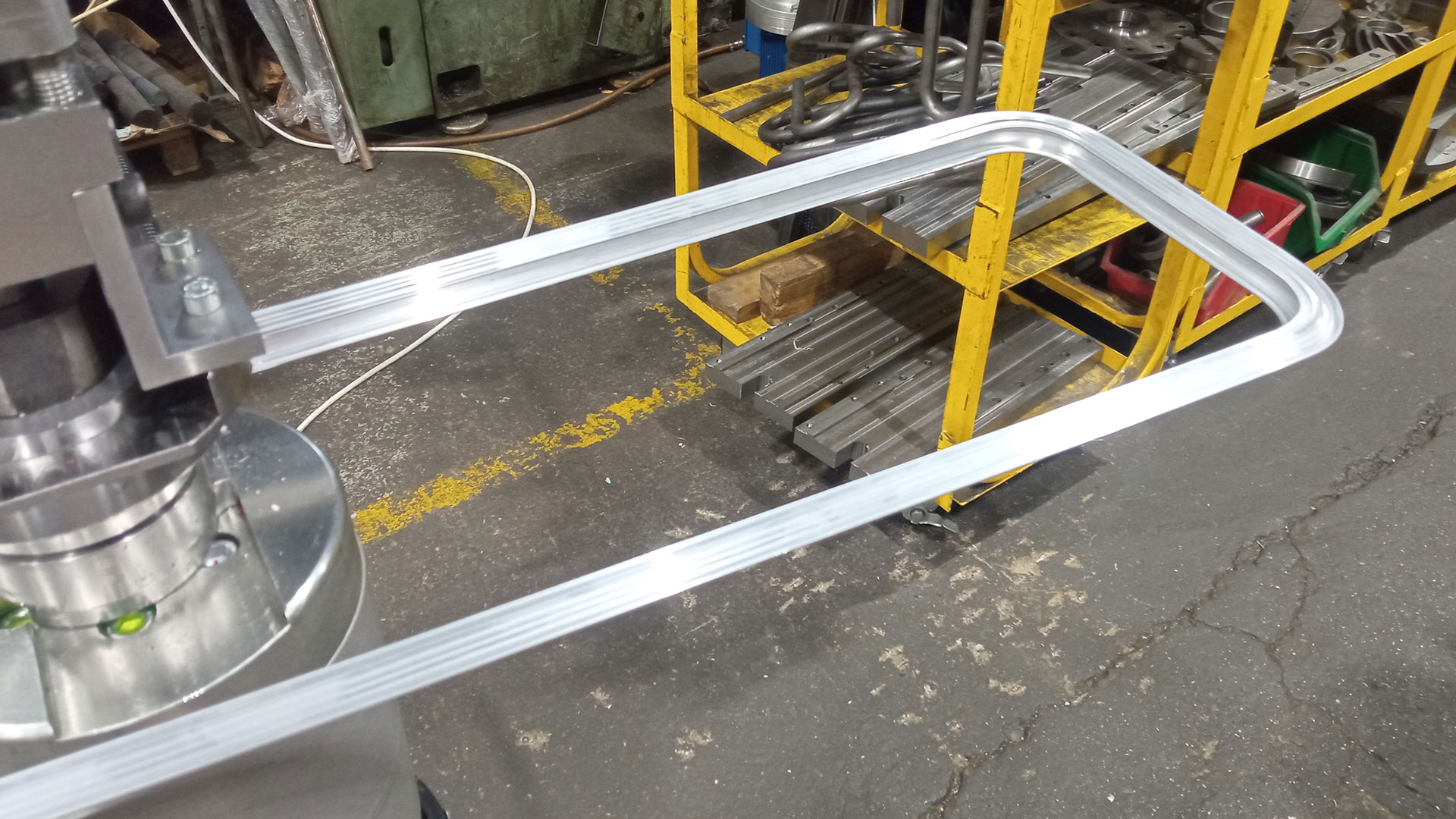

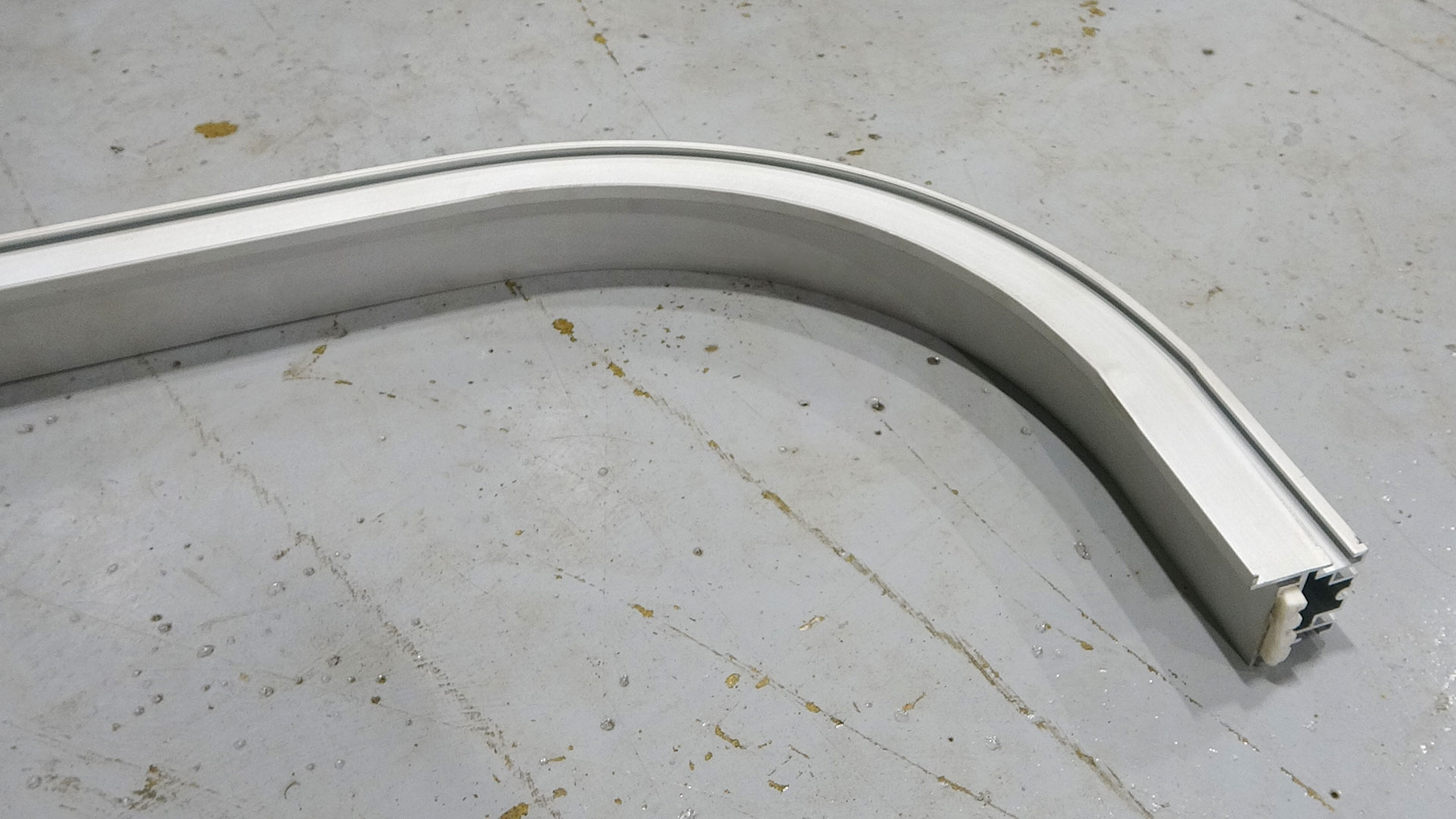

Профиль используется для изготовления дверной коробки

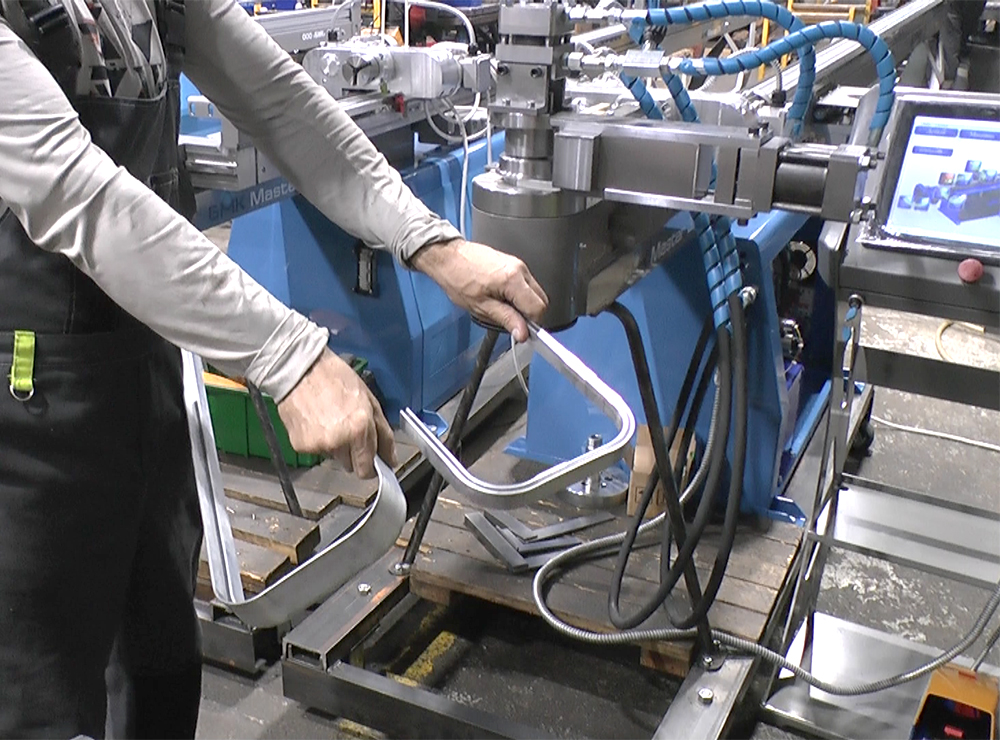

Гибка алюминиевых профилей сложного сечения для окон поезда на ЧПУ трубогибе МASTER

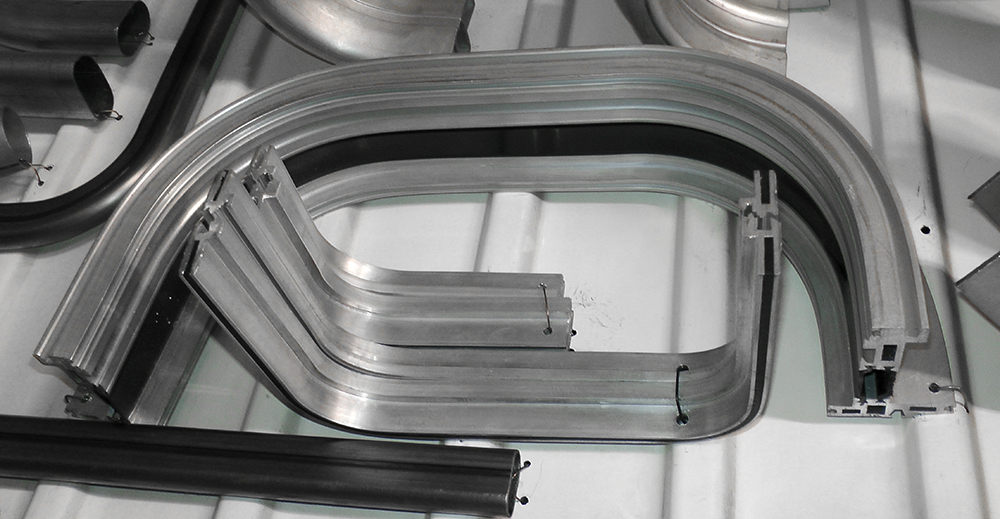

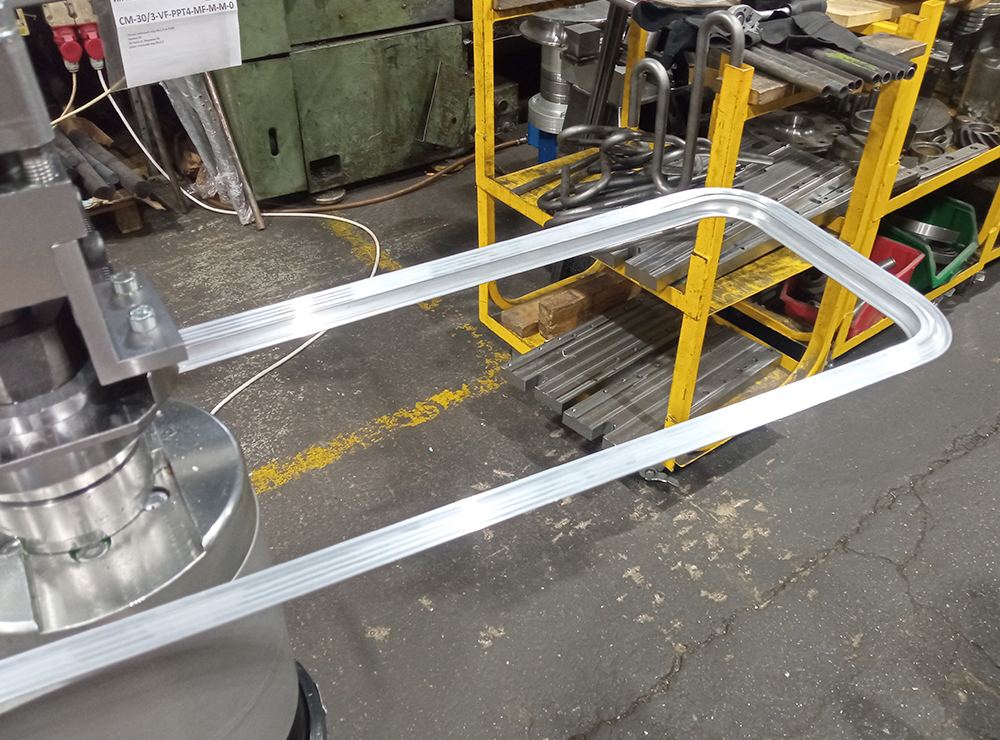

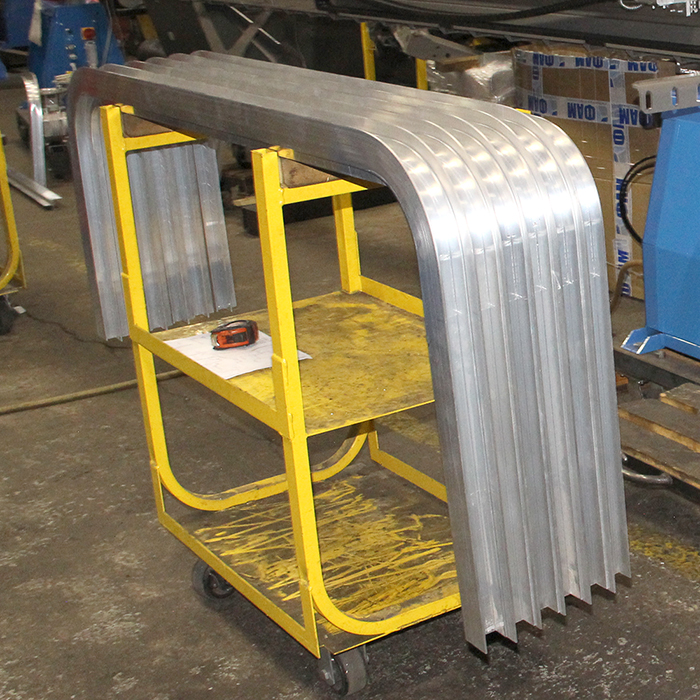

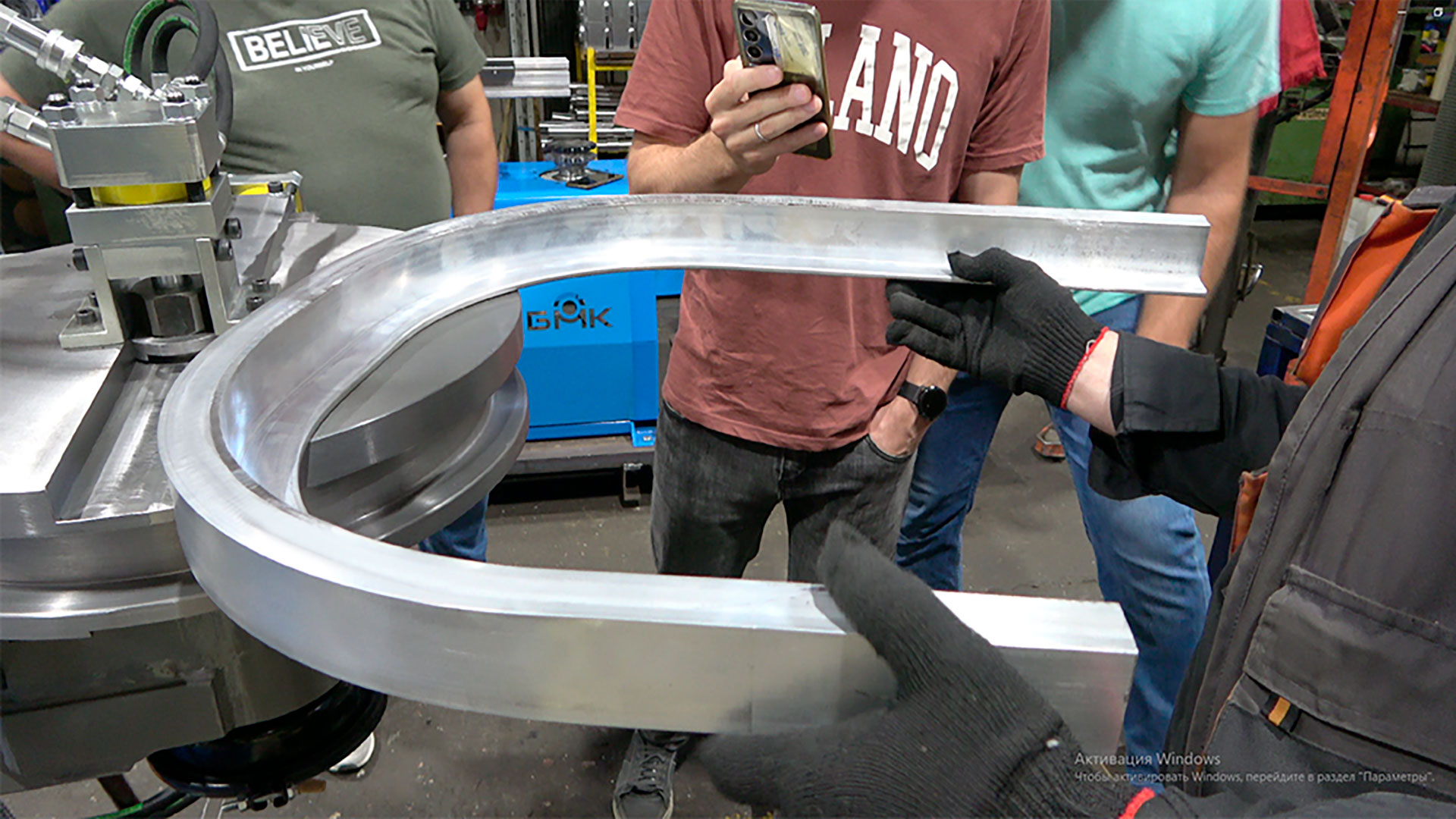

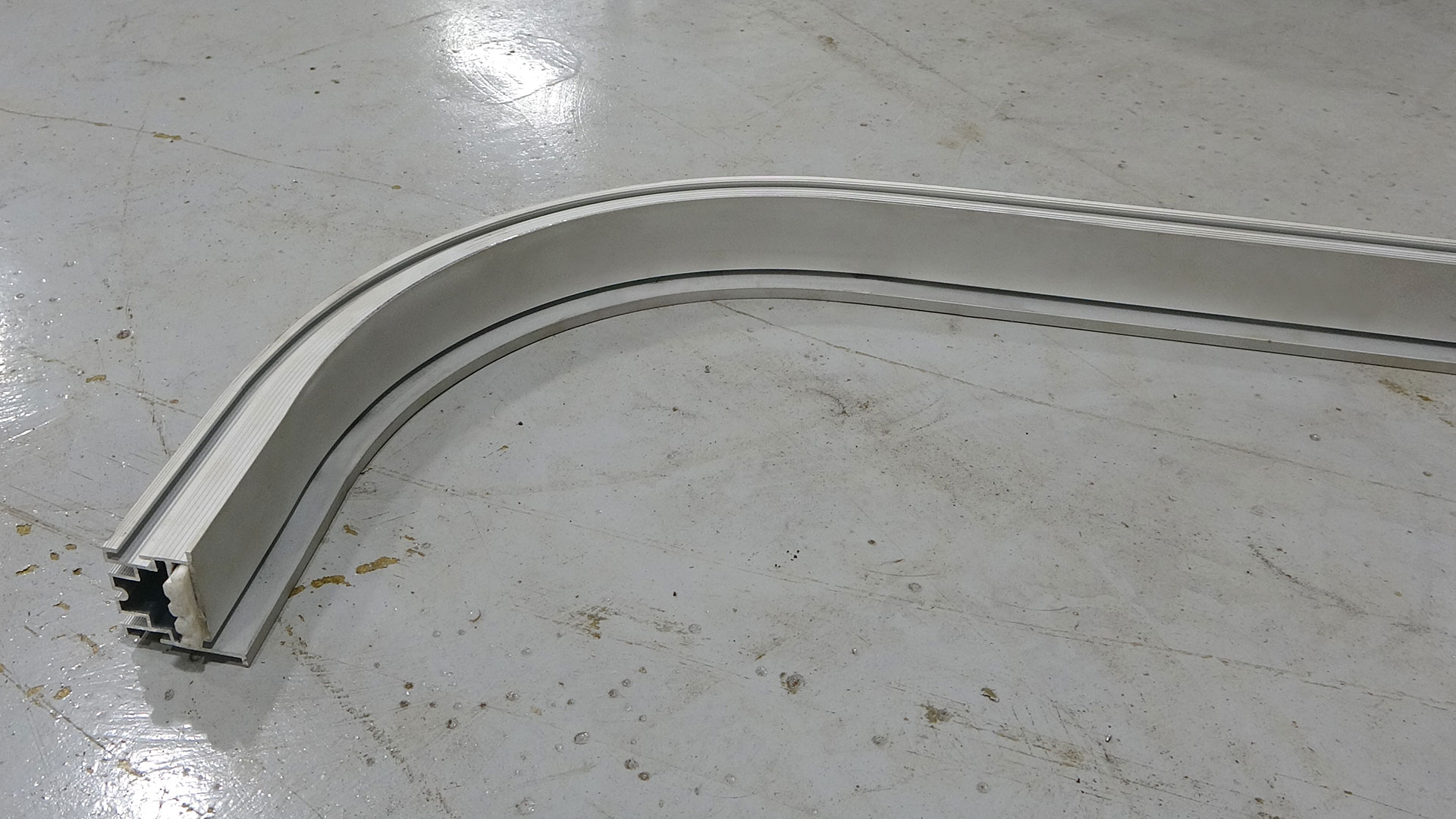

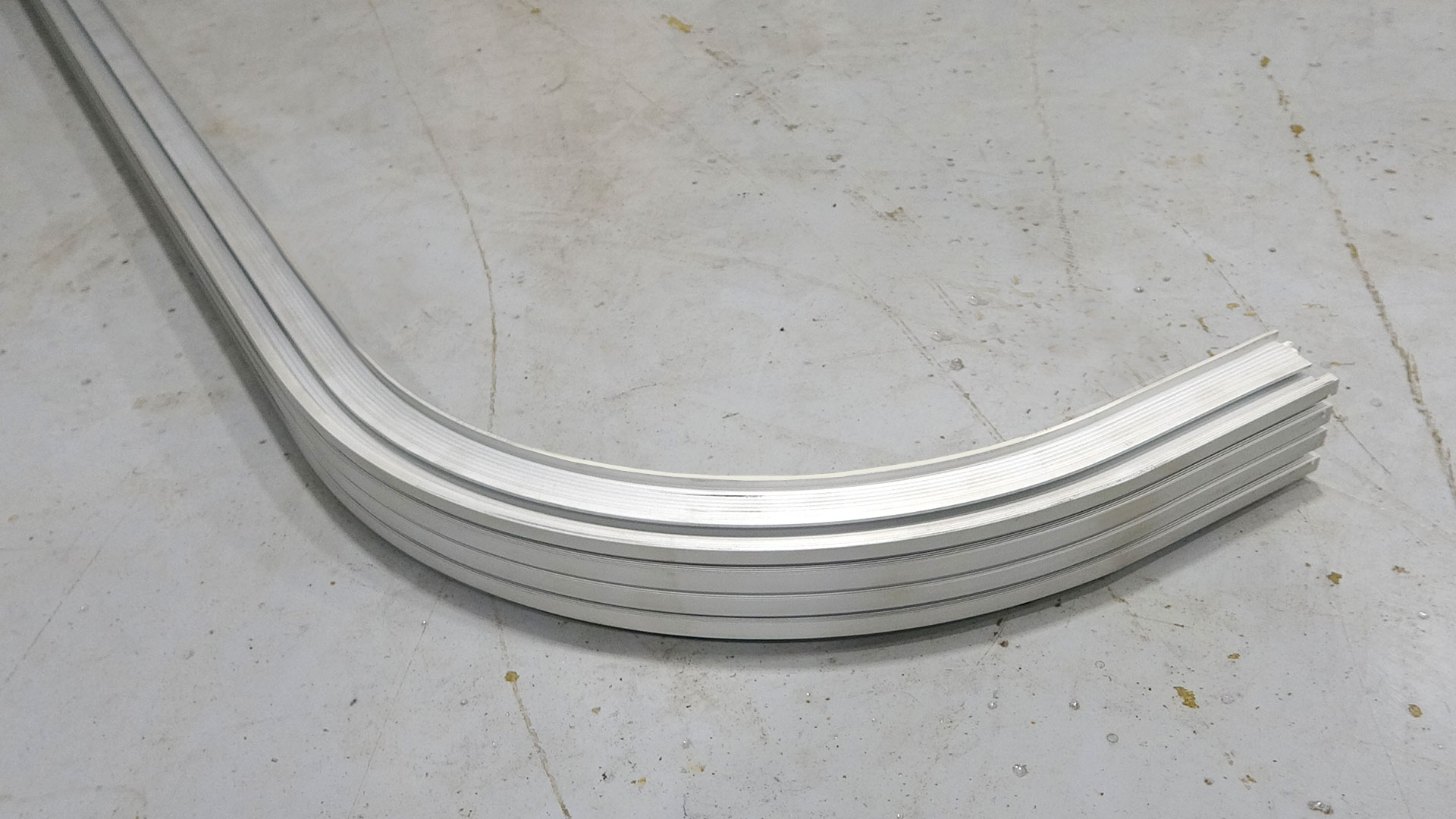

Профили вкладываются один в другой. Идеальное качество гиба и с внешней и с внутренней стороны.

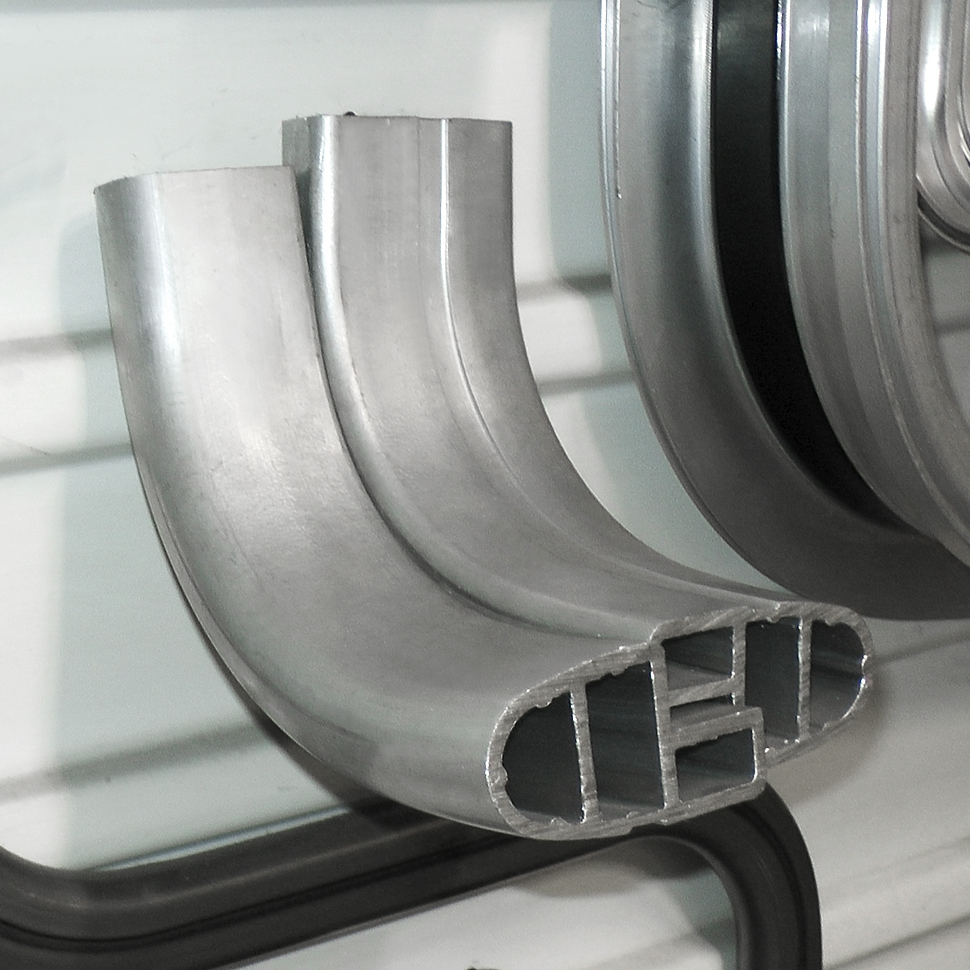

Гибка алюминиевого профиля для двери поезда метрополитена
Конструктивные особенности гибочного ролика для гибки профиля.

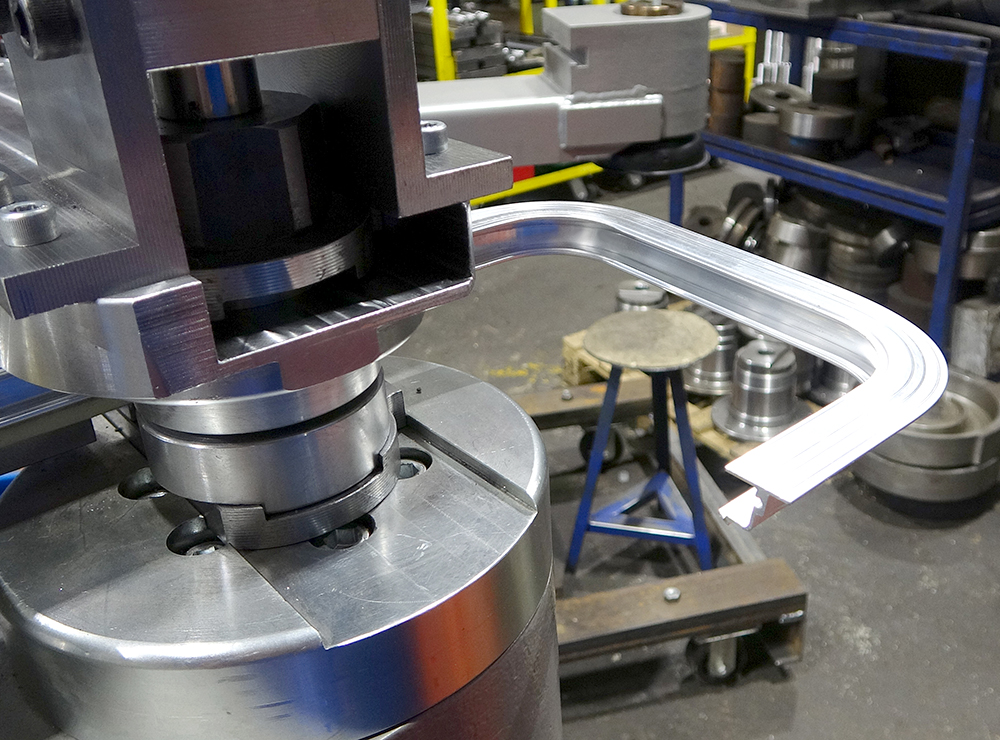

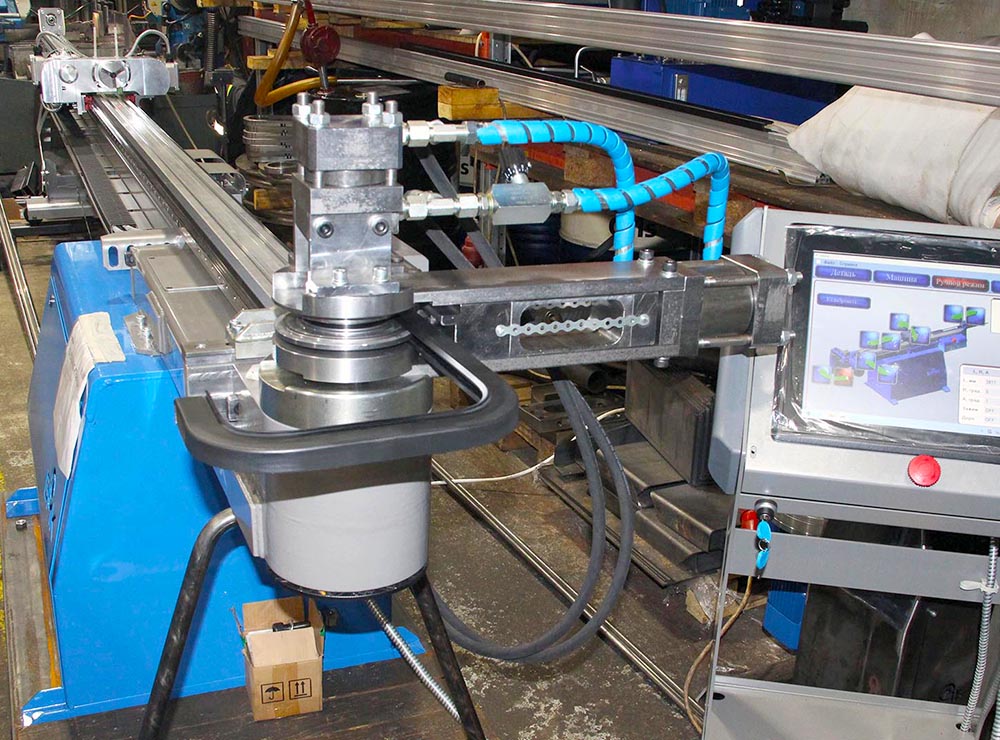

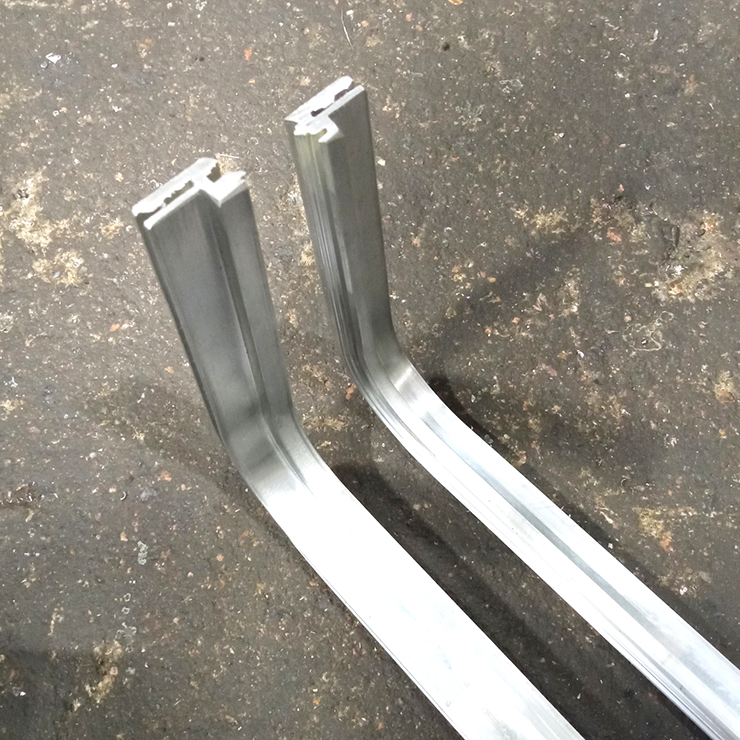

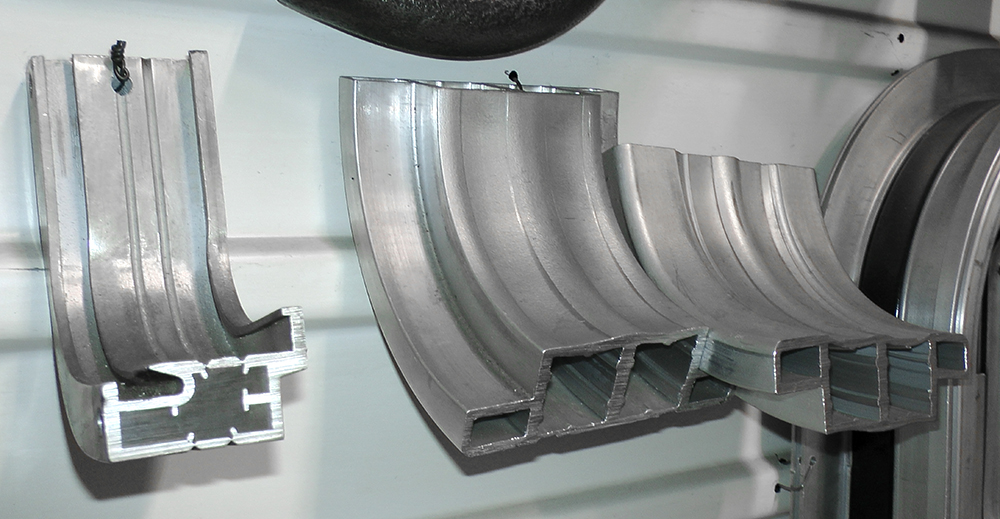

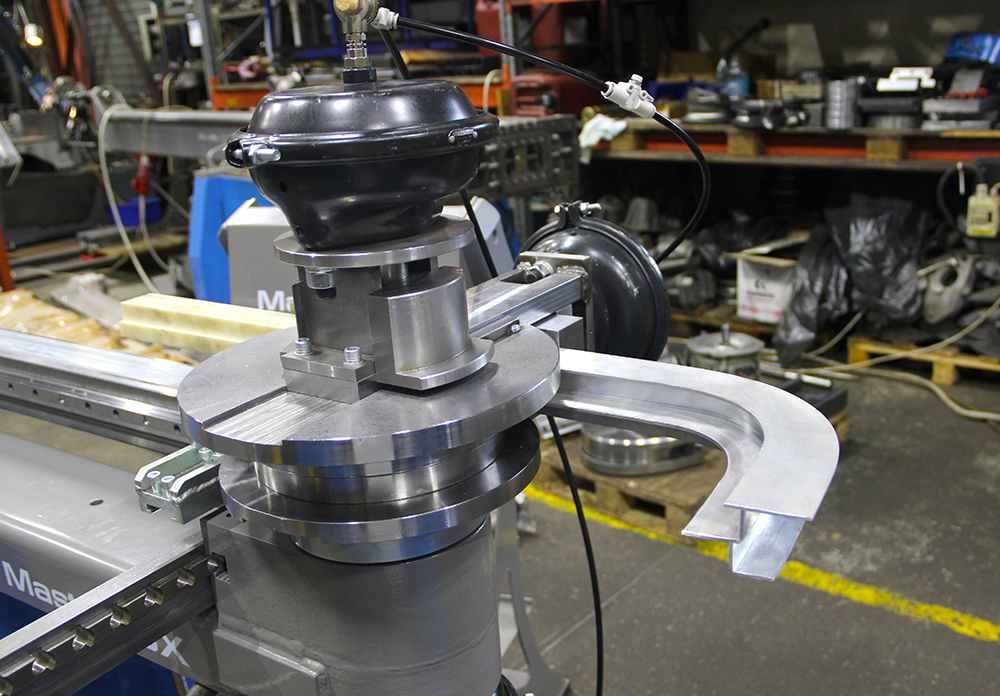

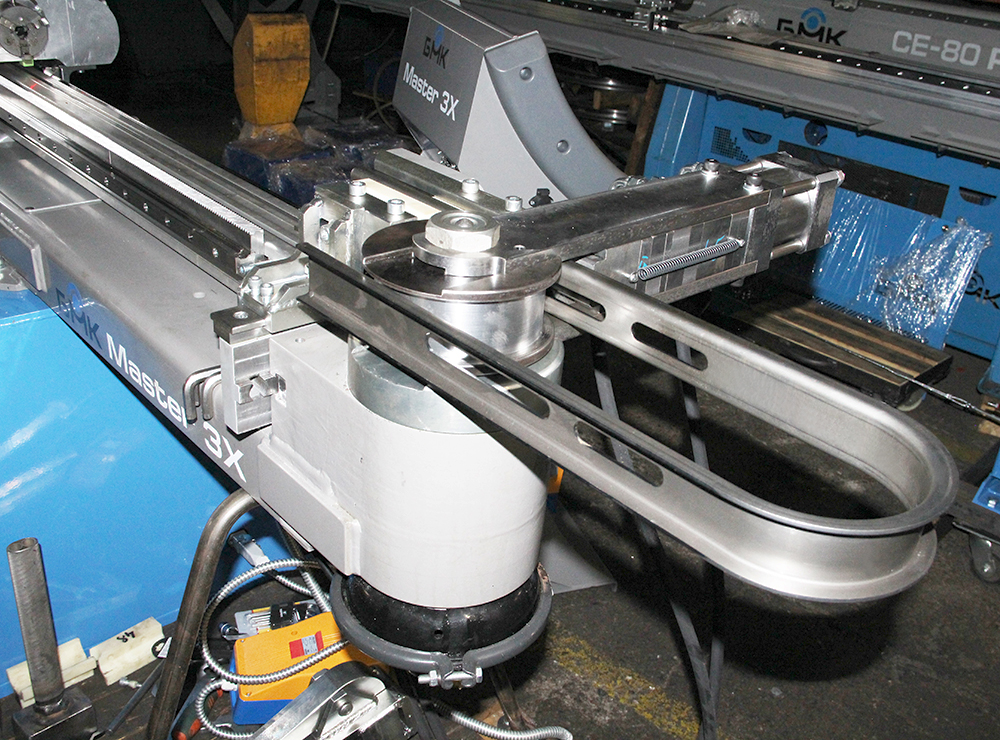

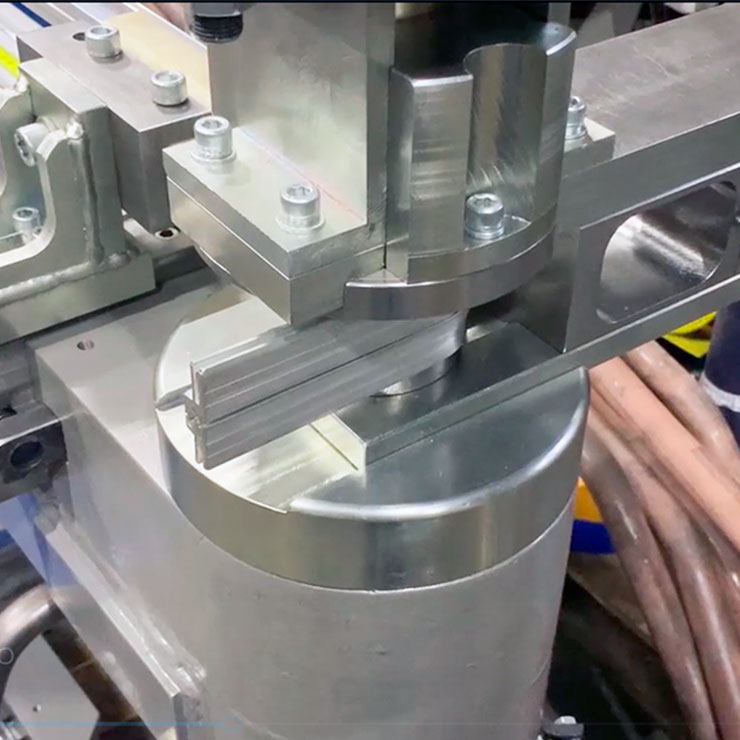

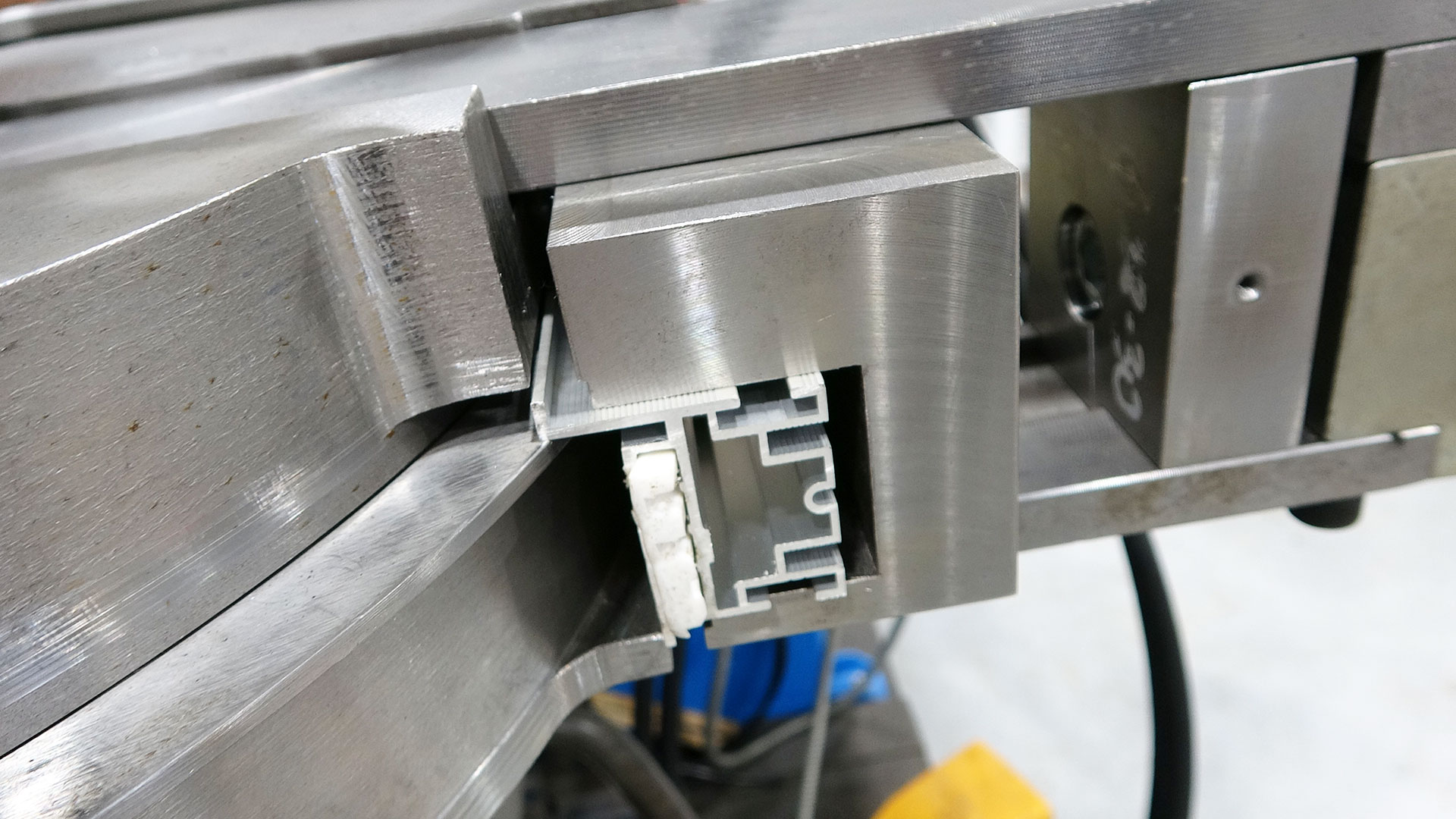

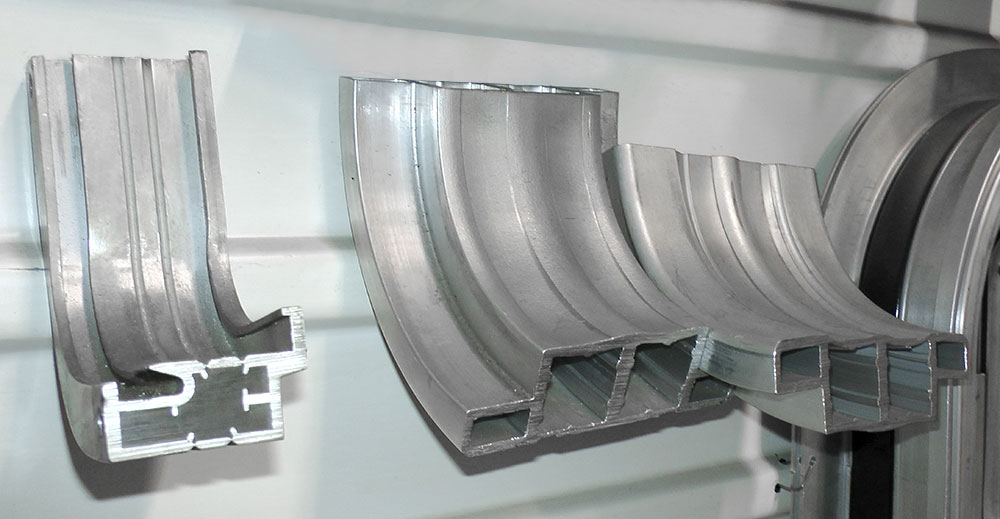

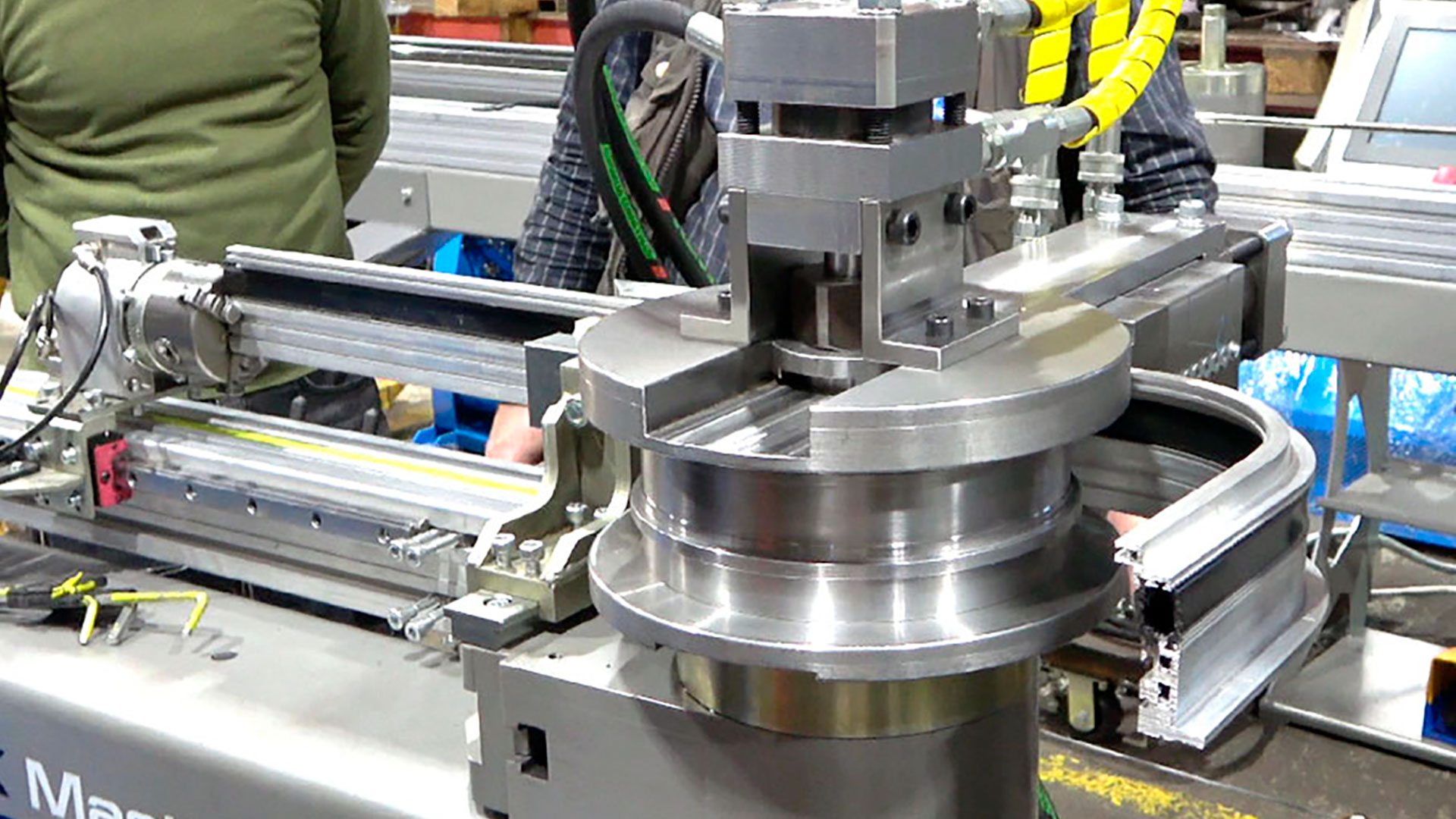

Гибочный ролик для гибки сложного алюминиевого профиля – разрезной и состоит из нескольких частей. Количество этих частей зависит от сложности изгибаемого профиля. Например, для гибки профиля представленного ниже на фото, ролик состоит из 4-х частей. Части ролика автоматически раздвигаются, создавая достаточное пространство для легкого размещения сложного профиля в оснастке. Это значительно упрощает процесс загрузки, позиционирования профиля перед очередным гибом и последующего извлечения готового изделия без образования рисок и задиров на профеле. В процессе гибки, части ролика начинают сдвигаться, плотно обхватывая и зажимая профиль внутри своего ручья, без люфта или проскальзывания.

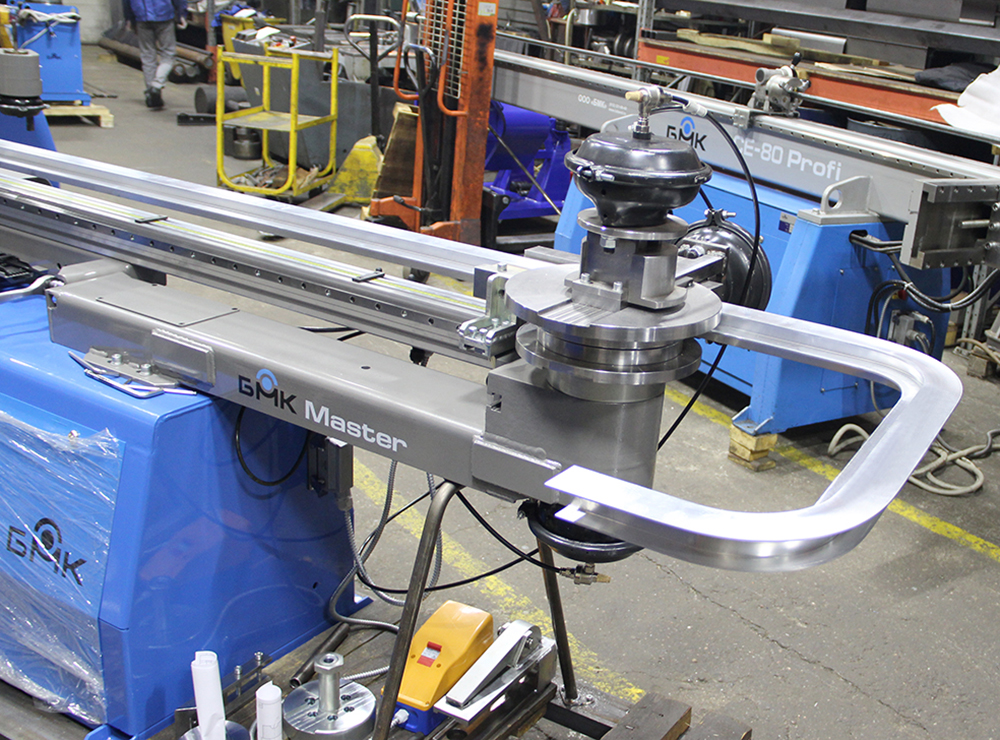

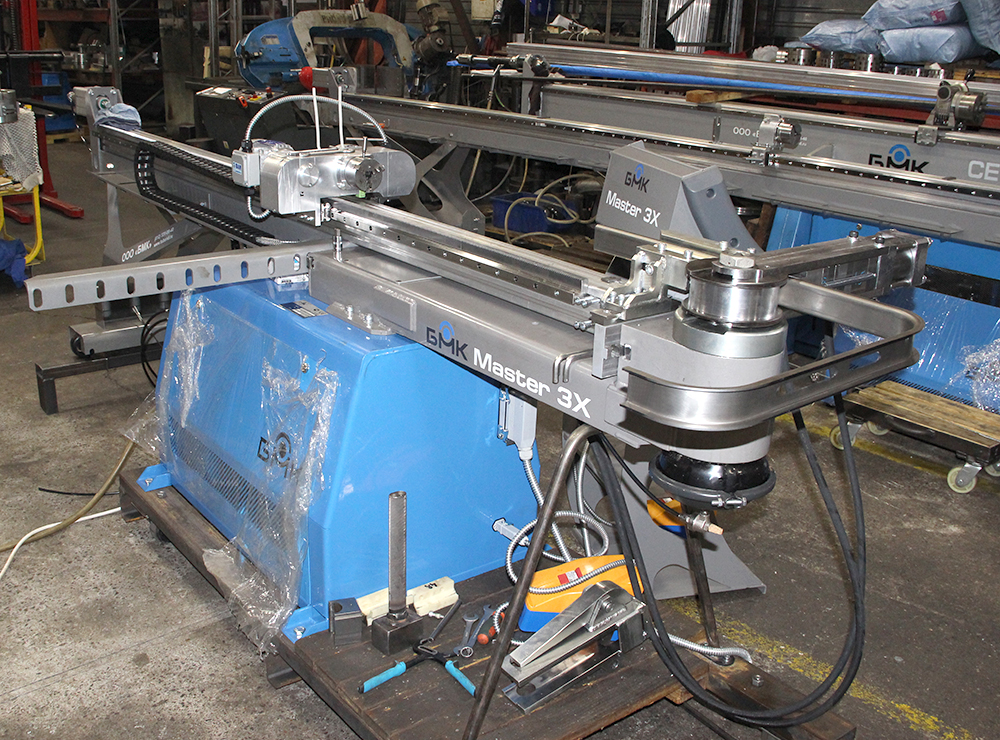

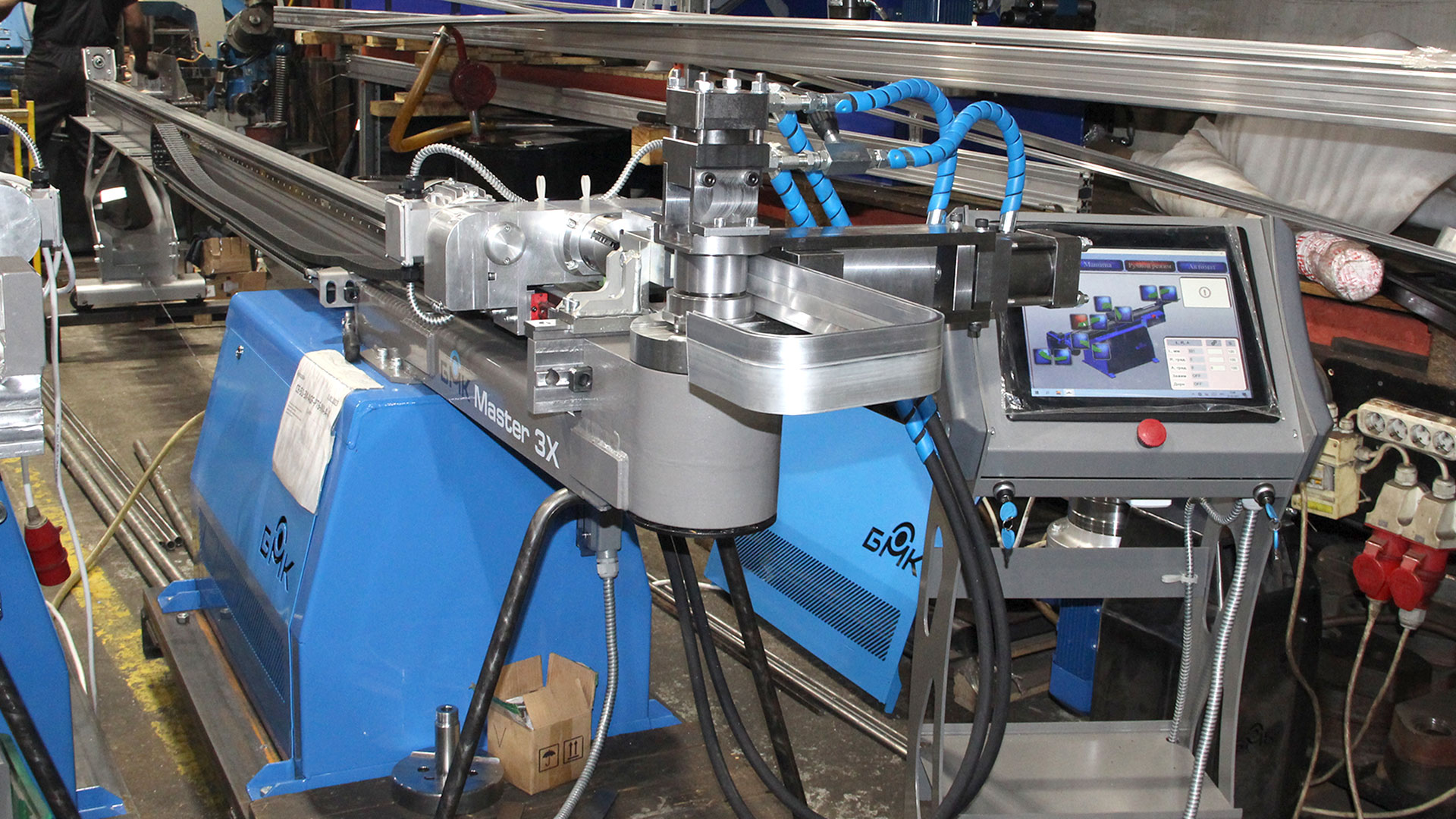

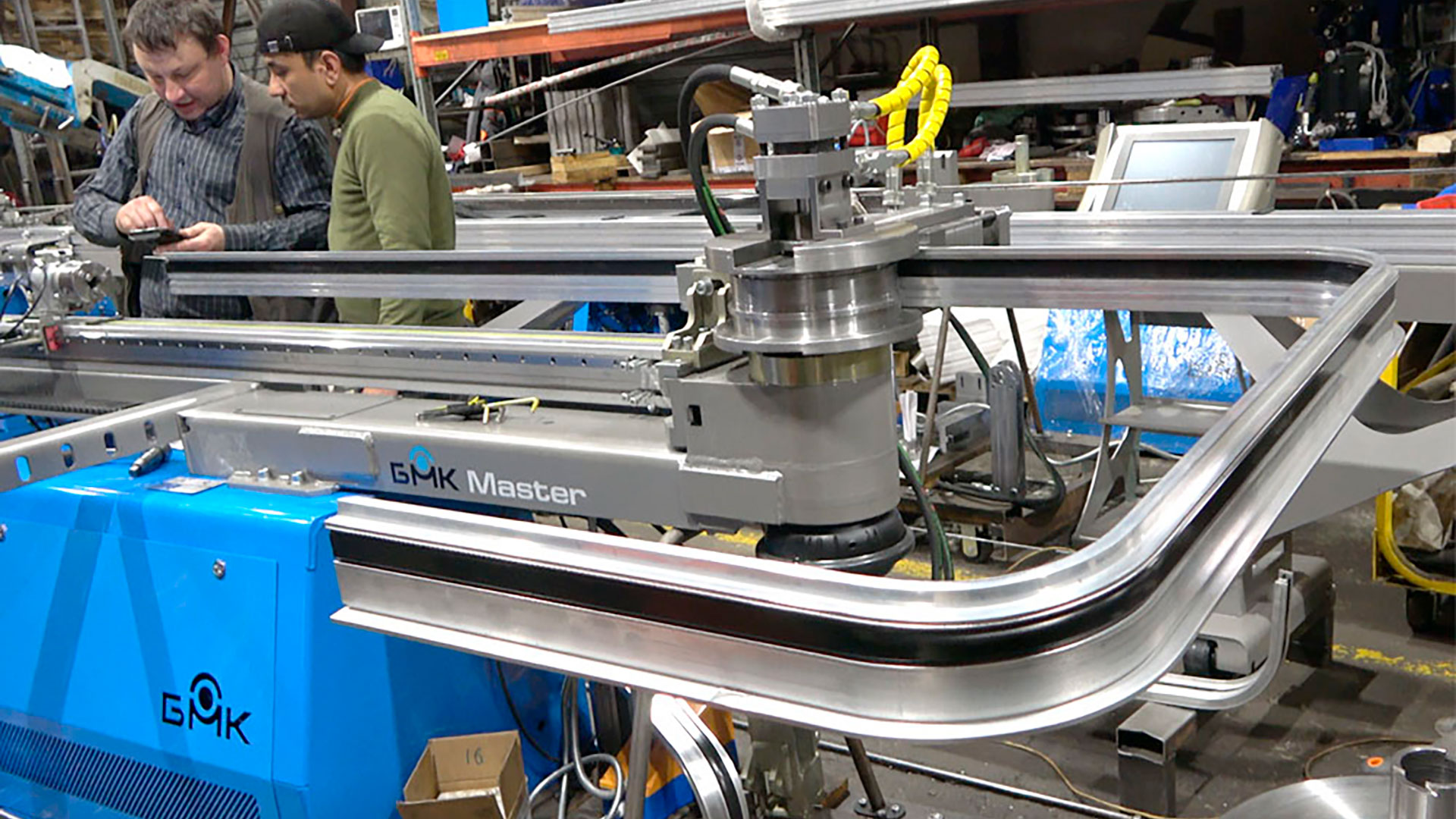

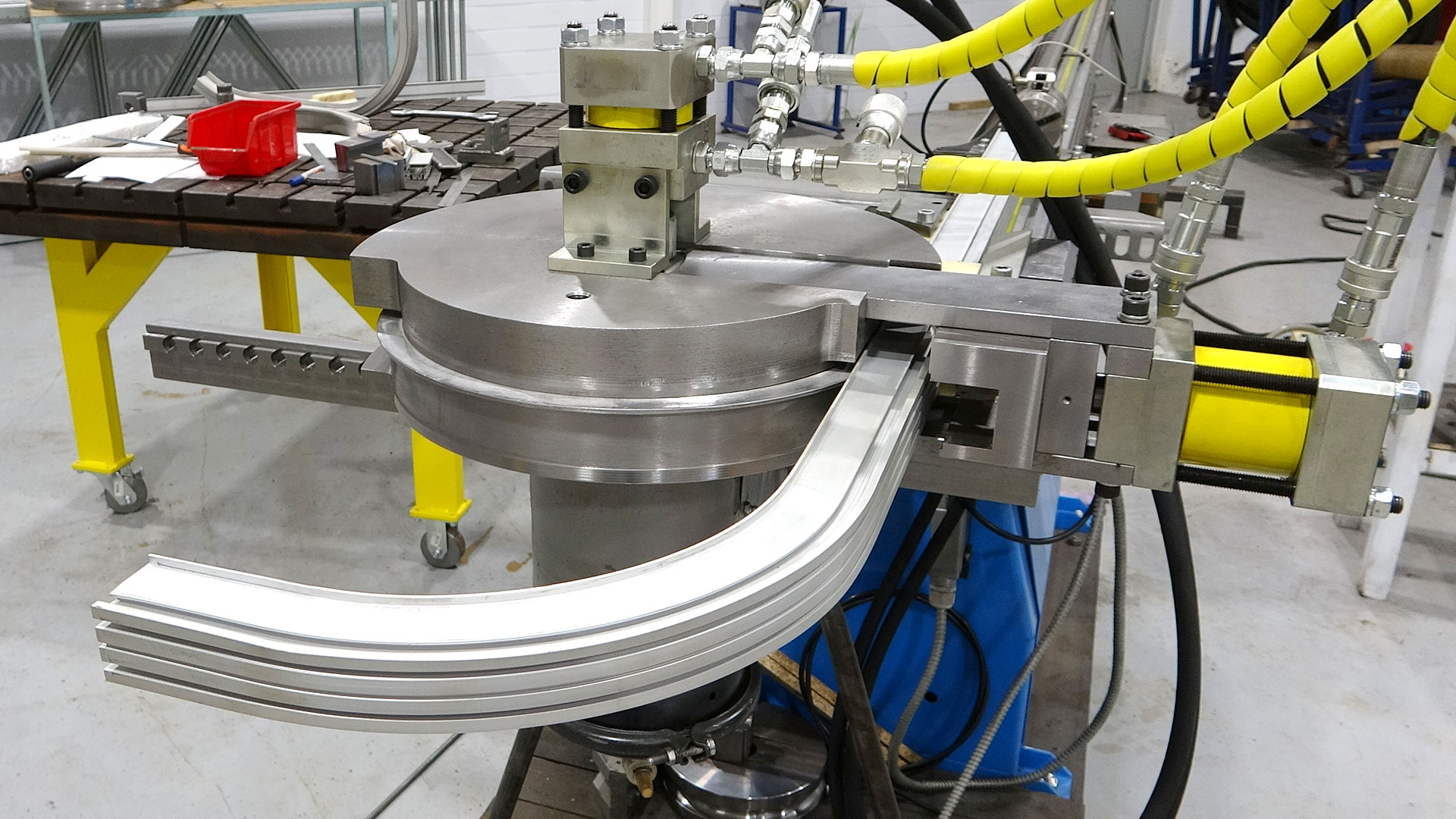

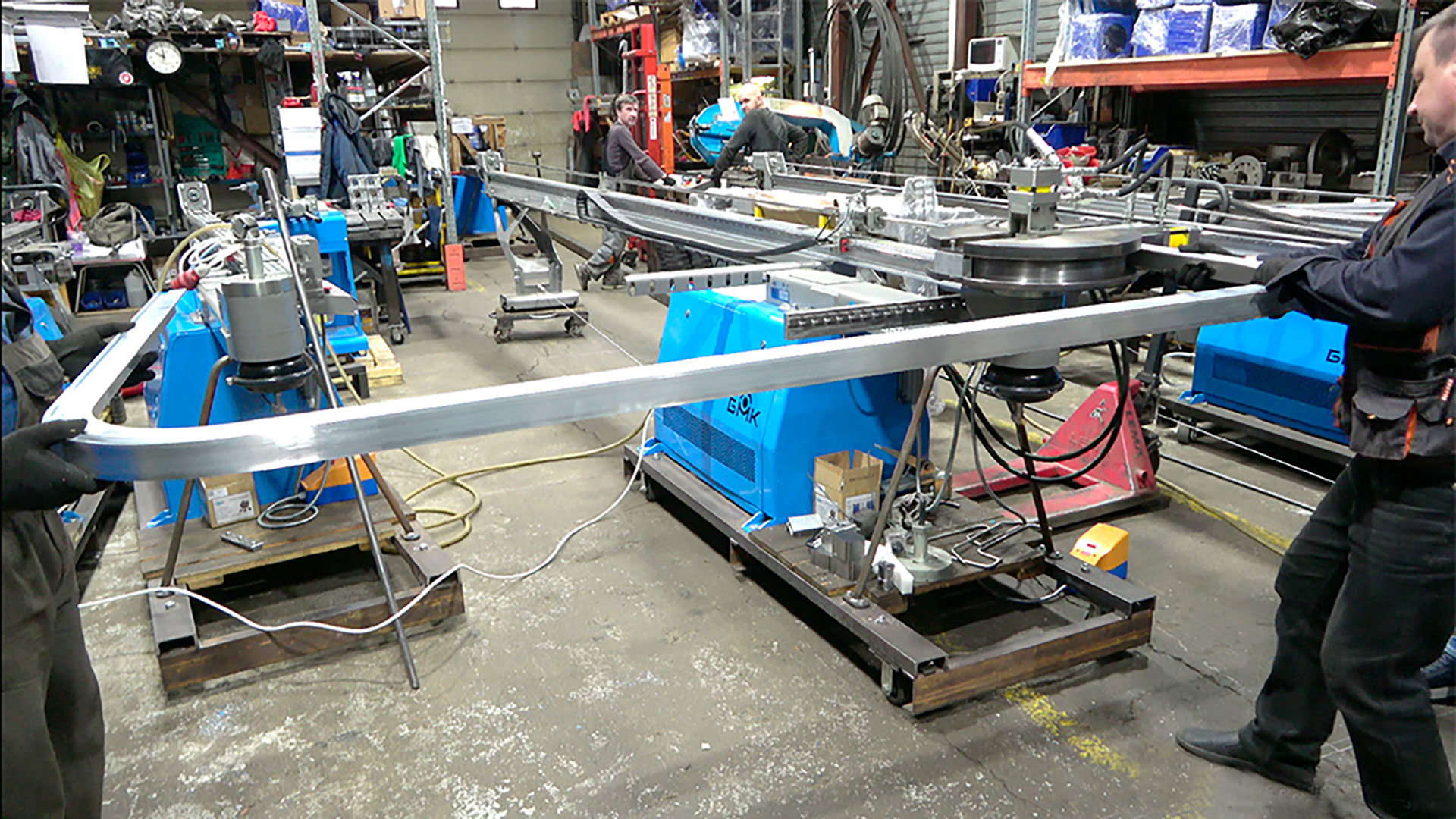

Гибка двойного алюминиевого профиля. Трубогиб для гибки алюминиевого профиля МASTER.3X
Принцип работы двух-контурной системы зажима для гибки сложных профилей
Название "двухконтурная" система зажима получила благодаря своей конструкции, включающей два независимых пневматических контура:
1. Первый контур: Отвечает за управление раздвижными частями самого гибочного ролика. Он обеспечивает их синхронное раздвижение и сдвижение в зависимости от этапа обработки профиля.
2. Второй контур: Управляет зажимом, который прижимает профиль к гибочному ролику. Этот зажим обеспечивает дополнительную фиксацию и предотвращает любое нежелательное движение профиля во время гибки.

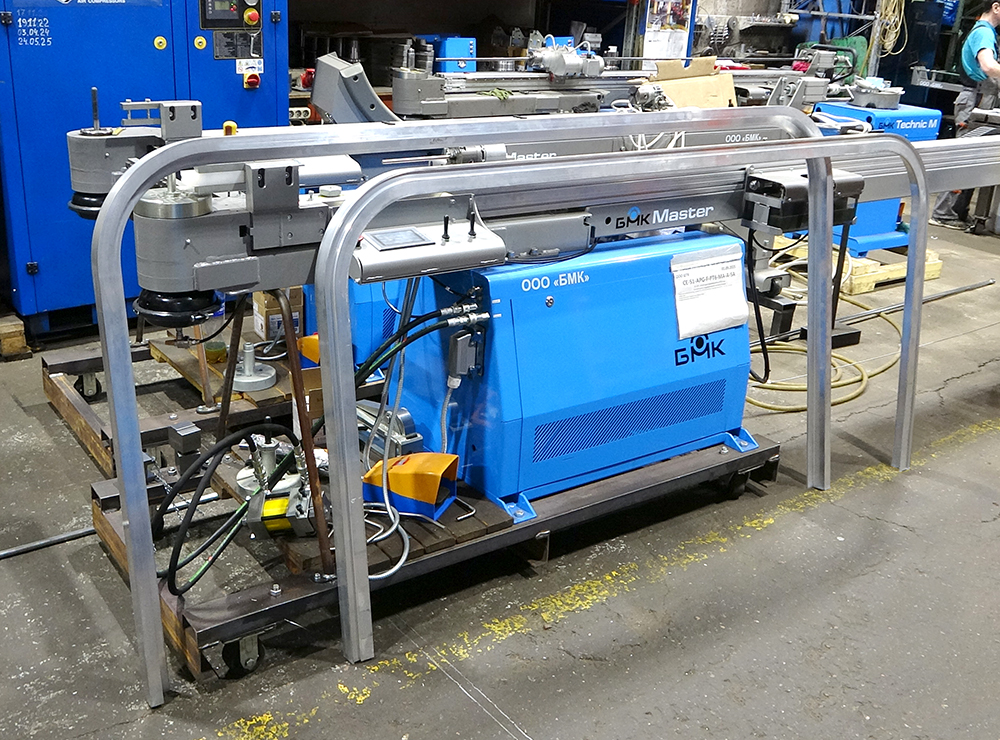

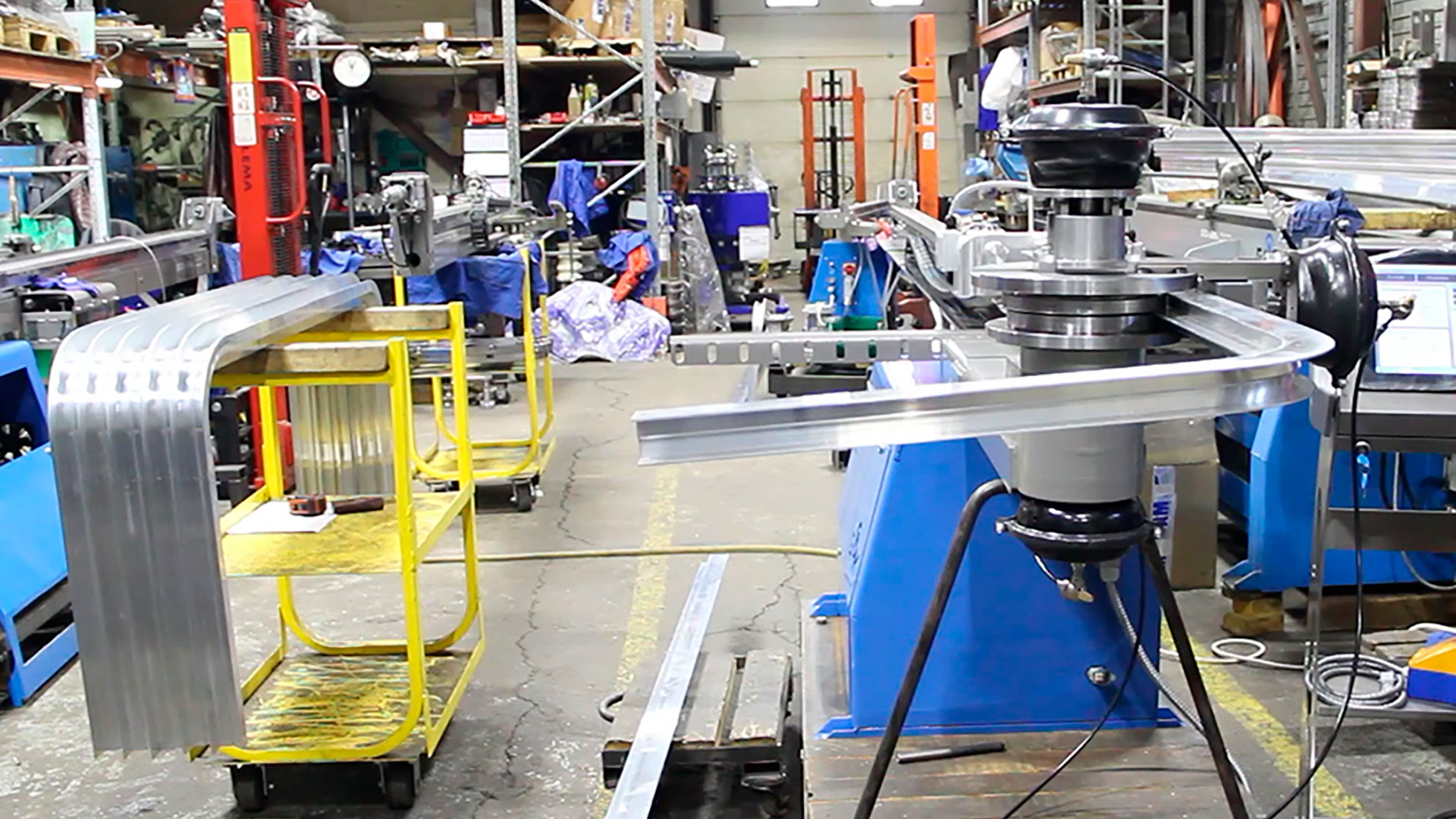

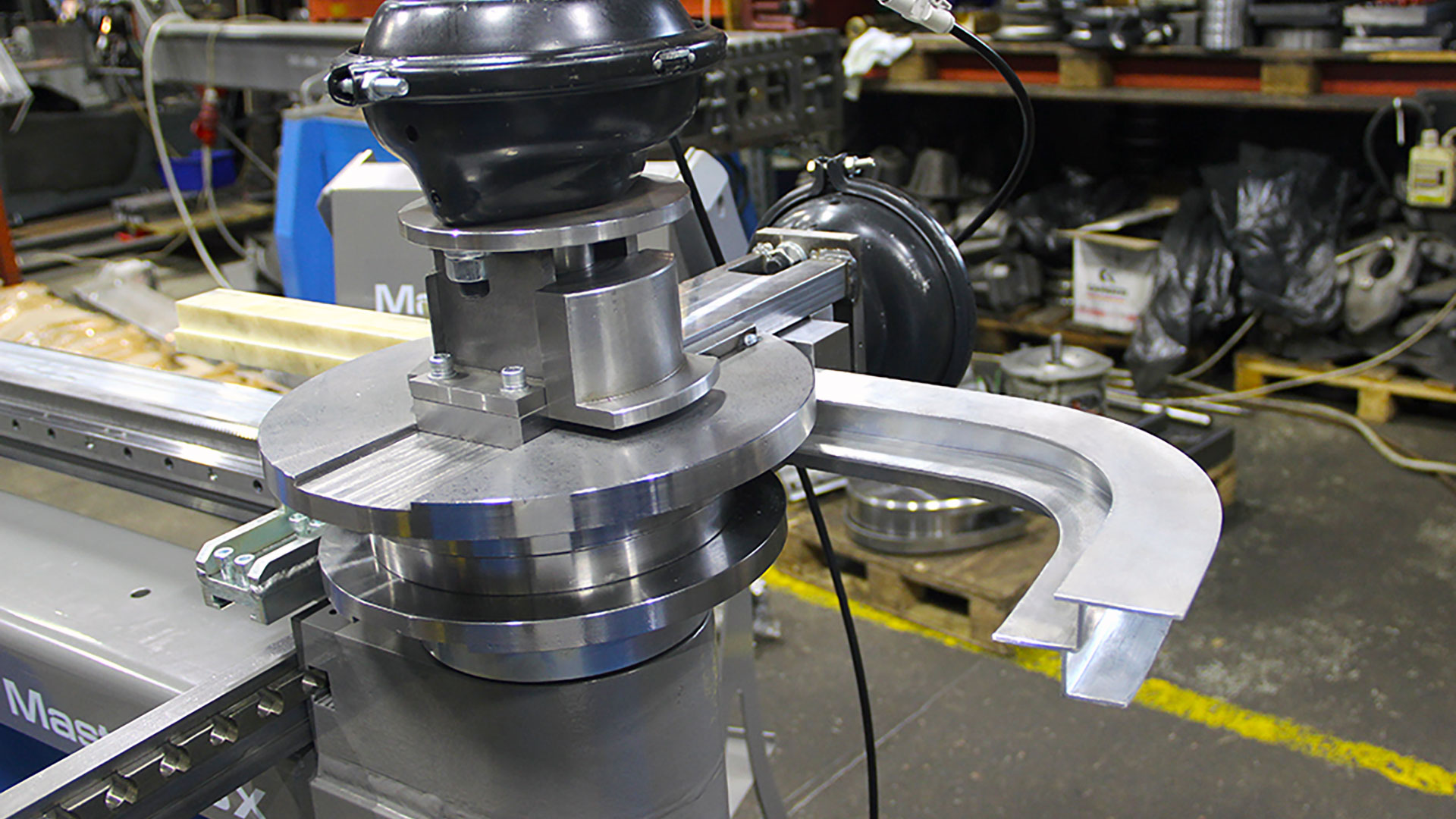

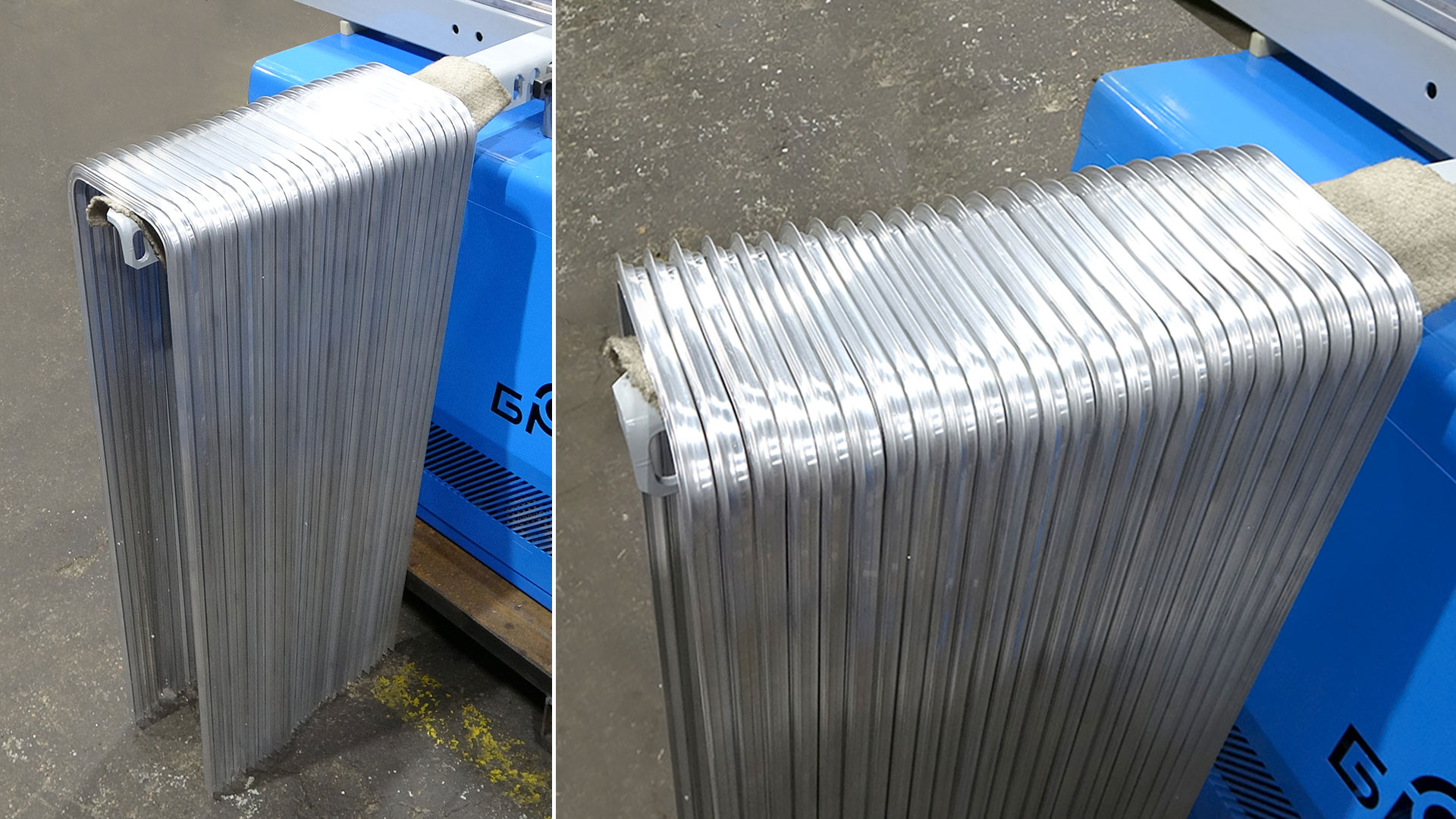

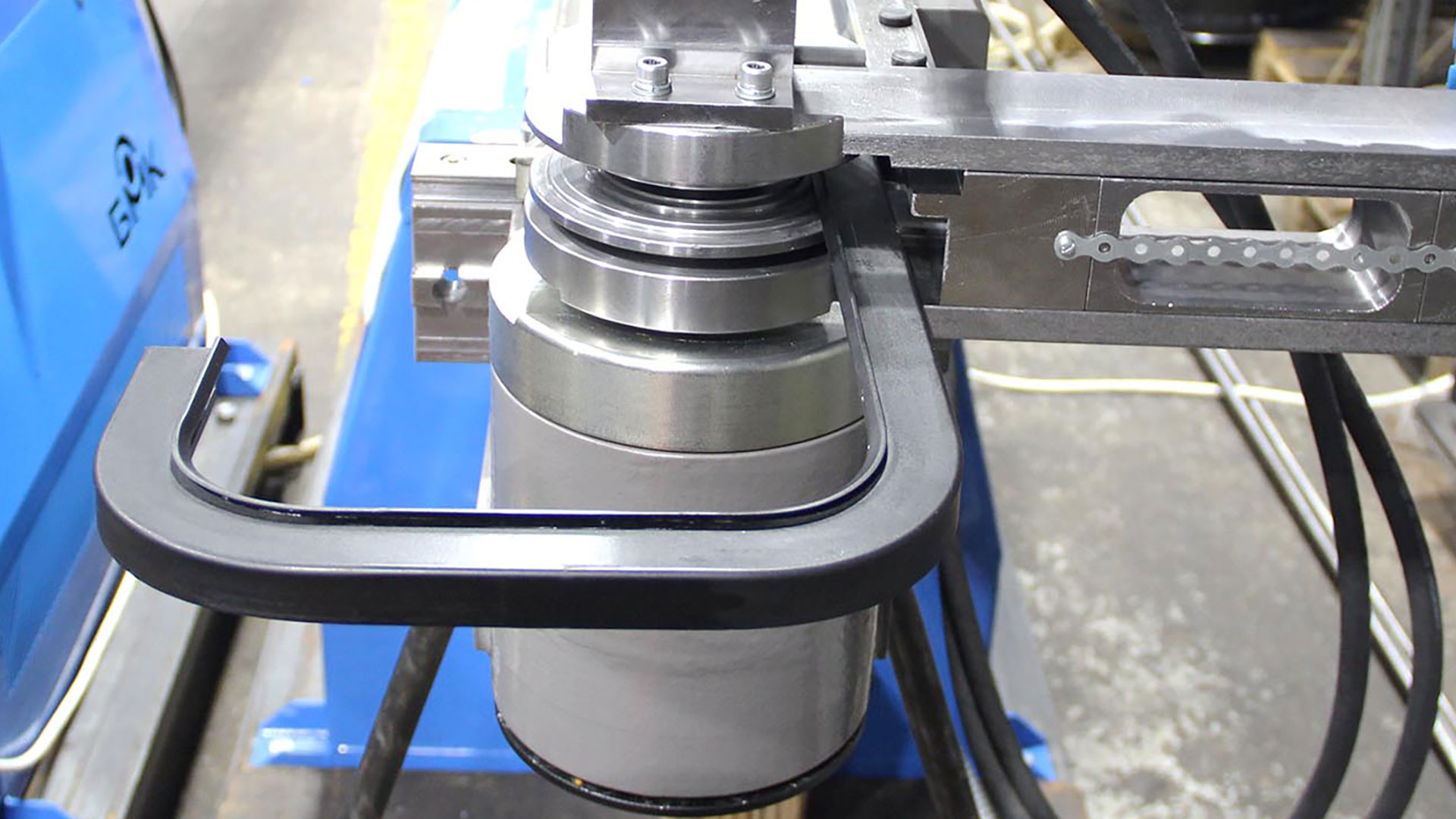

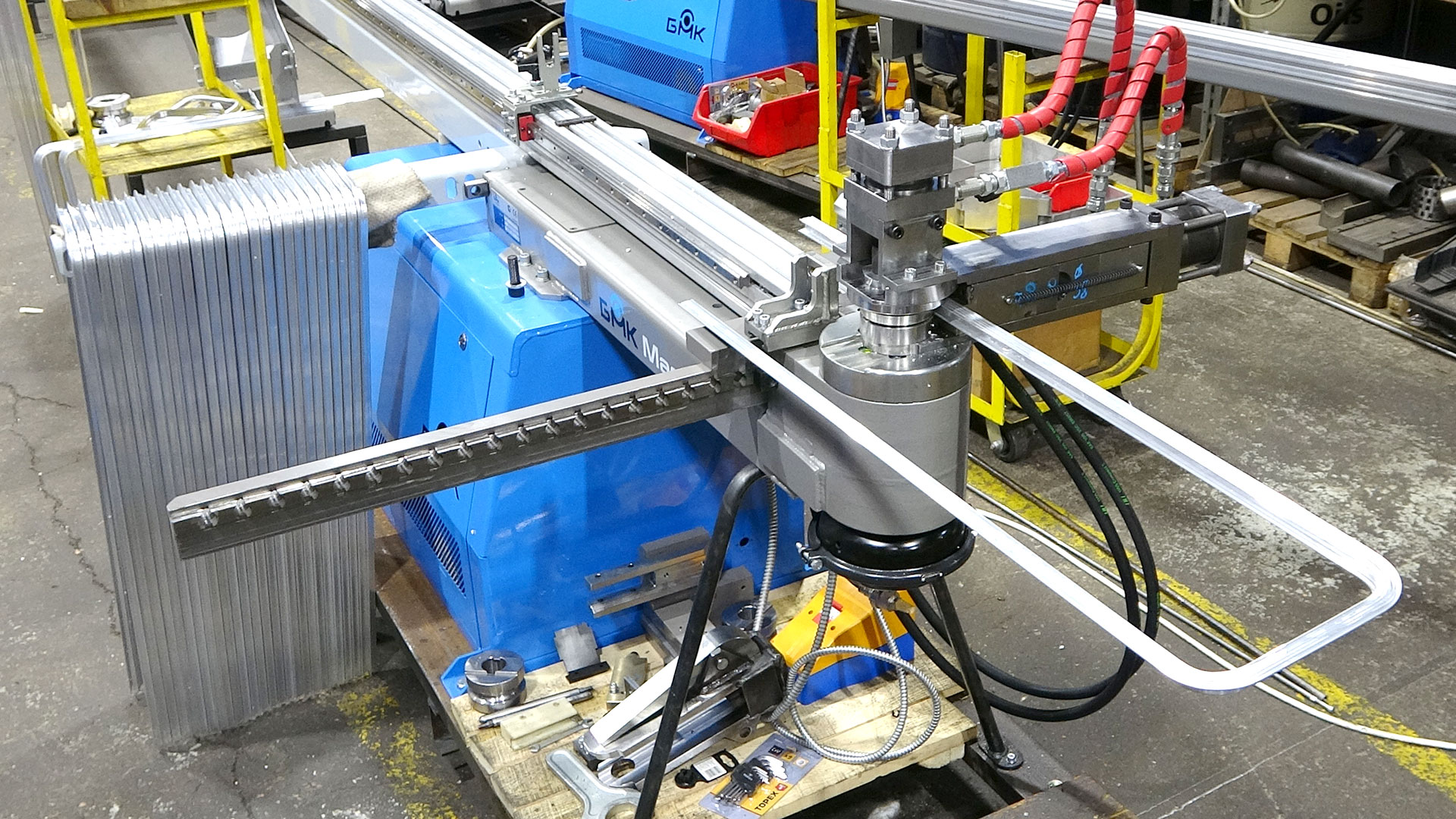

Серийная гибка алюминиевых профилей. Трубогиб для профиля MASTER

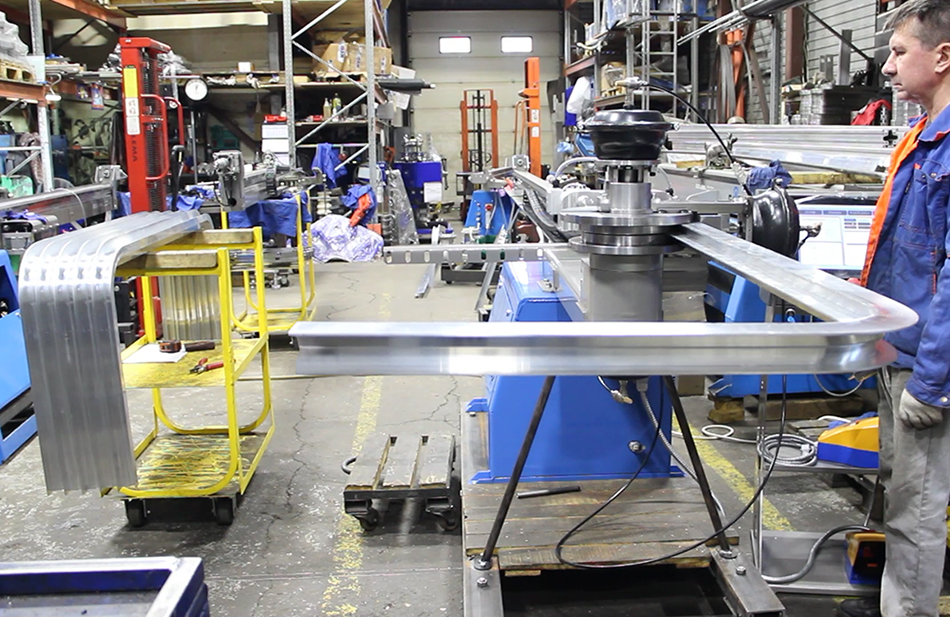

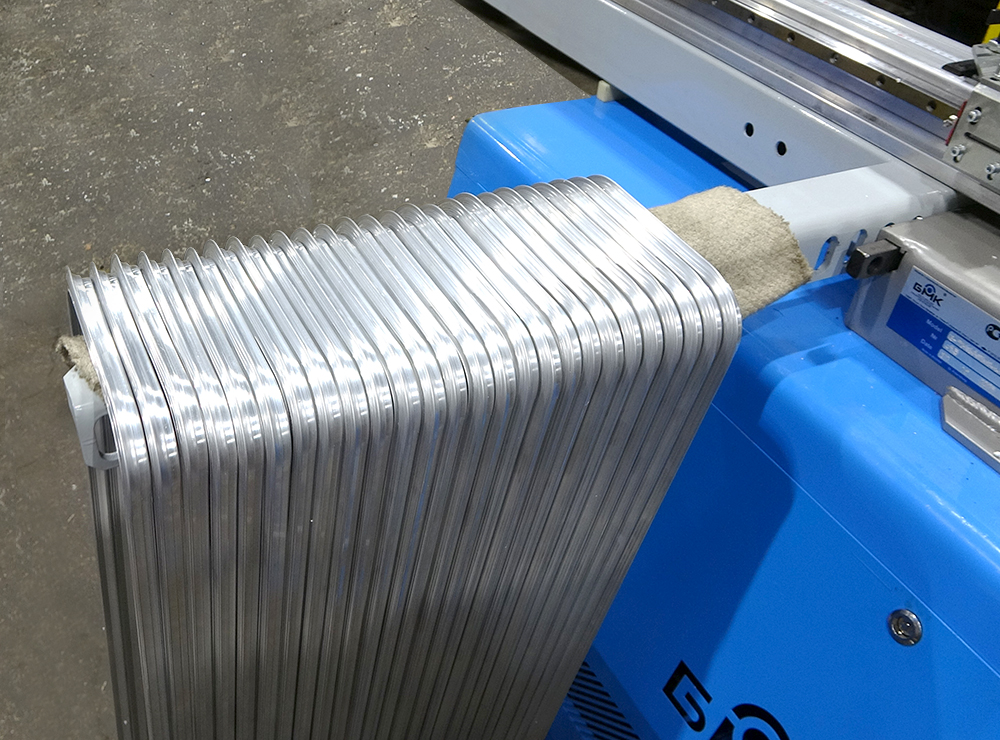

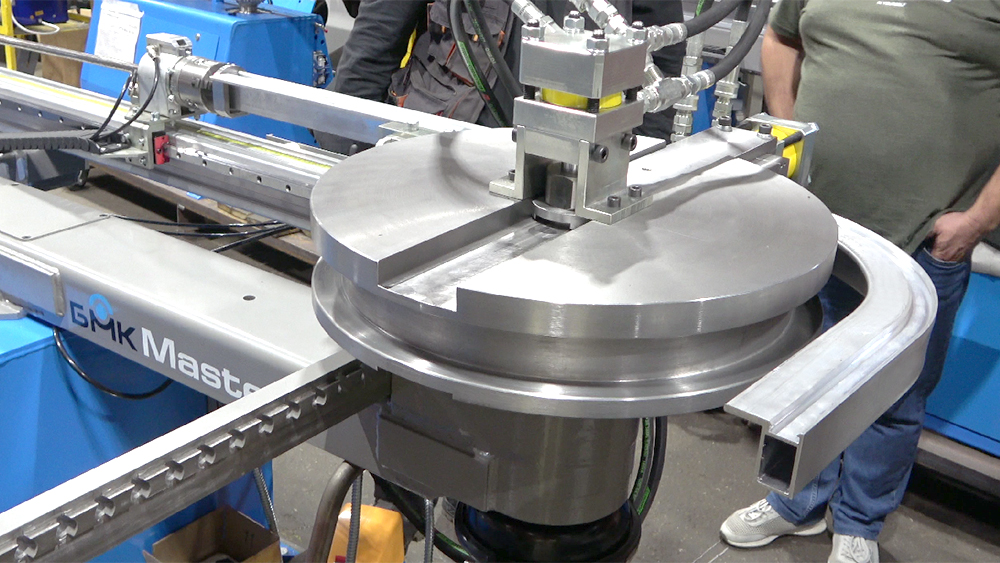

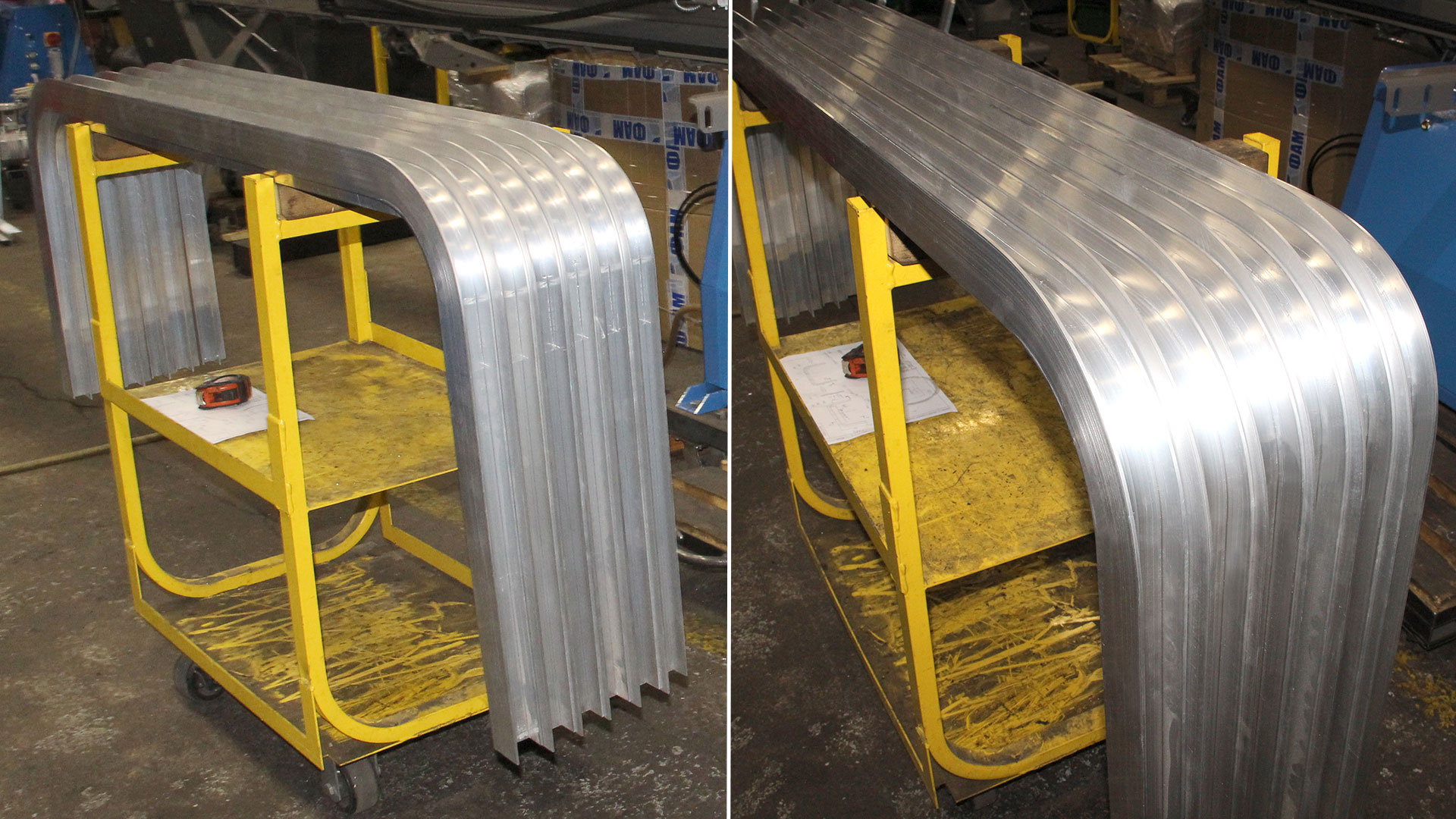

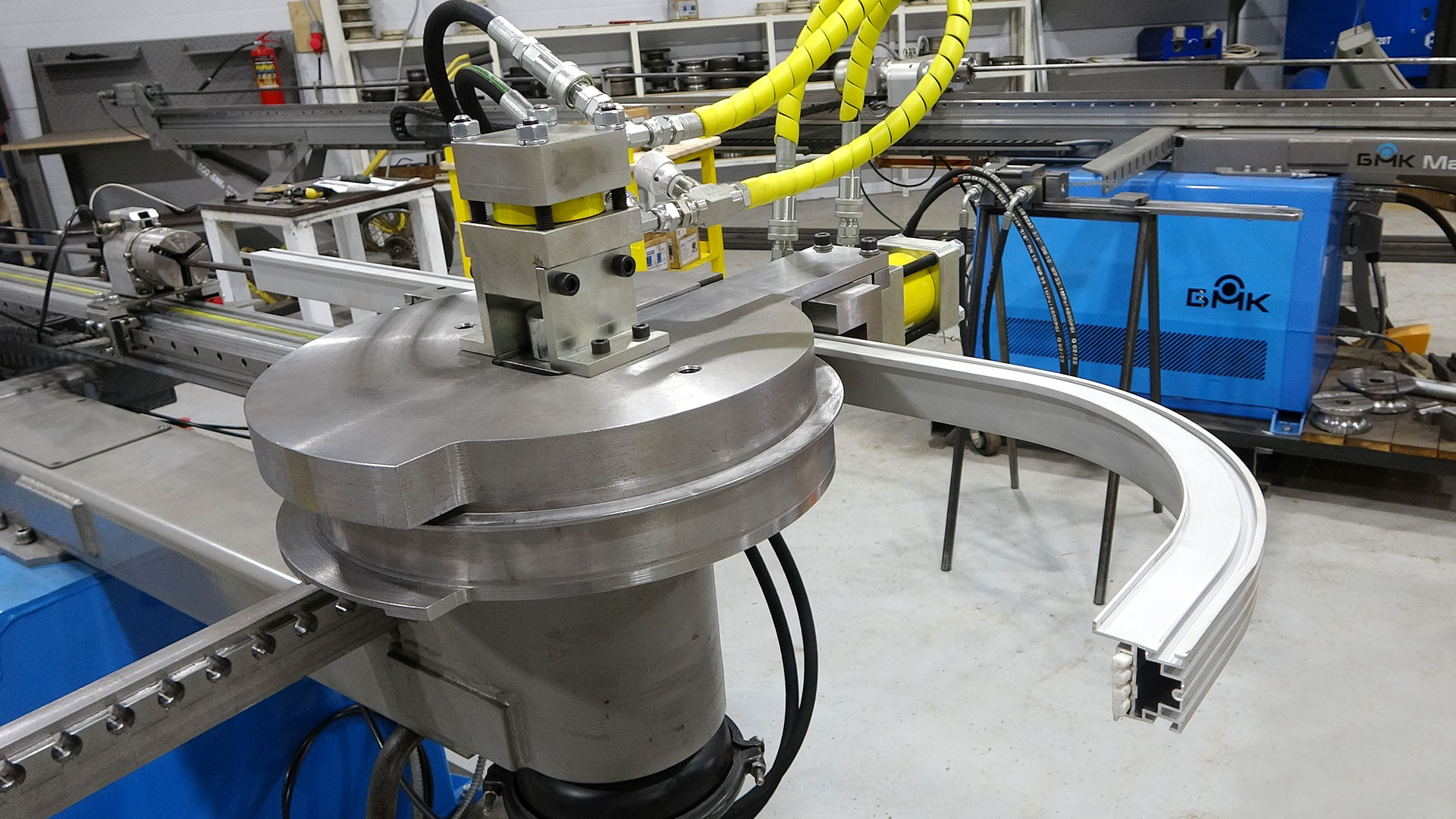

Трубогибы для гибки профиля автоматический MASTER.3X и полуавтоматический MASTER. Серийная гибка алюминиевого профиля со 100% повторяемостью.
Согнутый профиль используется для производства окон поездов Ласточка
Преимущества двухконтурной системы зажима:
Легкость манипуляций с профилем: Возможность легко поместить сложный профиль в оснастку станка, легко перемещать его до очередного гиба и легко извлечь после гибки даже самый сложный срофиль. Это значительно ускоряет производственный цикл, снижает трудозатраты и исключает образование на профиле рисок и задиров.

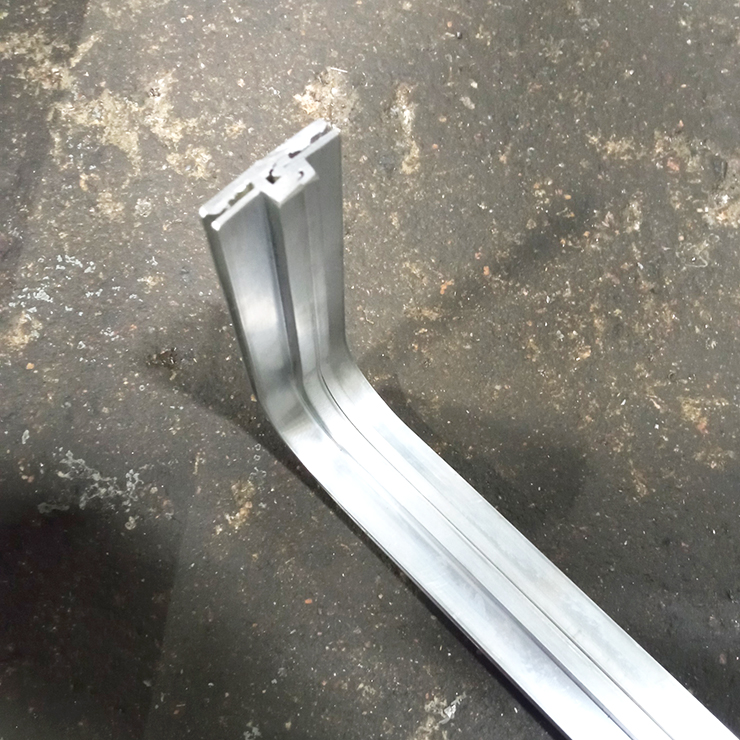

Максимальная фиксация и точность гибки: Плотное сжатие профиля внутри ручья гибочного ролика гарантирует отсутствие деформаций, смещений и проскальзываний с сохранение геометрических размеров крепежных пазов . Это, в свою очередь, обеспечивает высочайшую точность и безупречное качество каждого гиба, даже при работе с тонким алюминием.

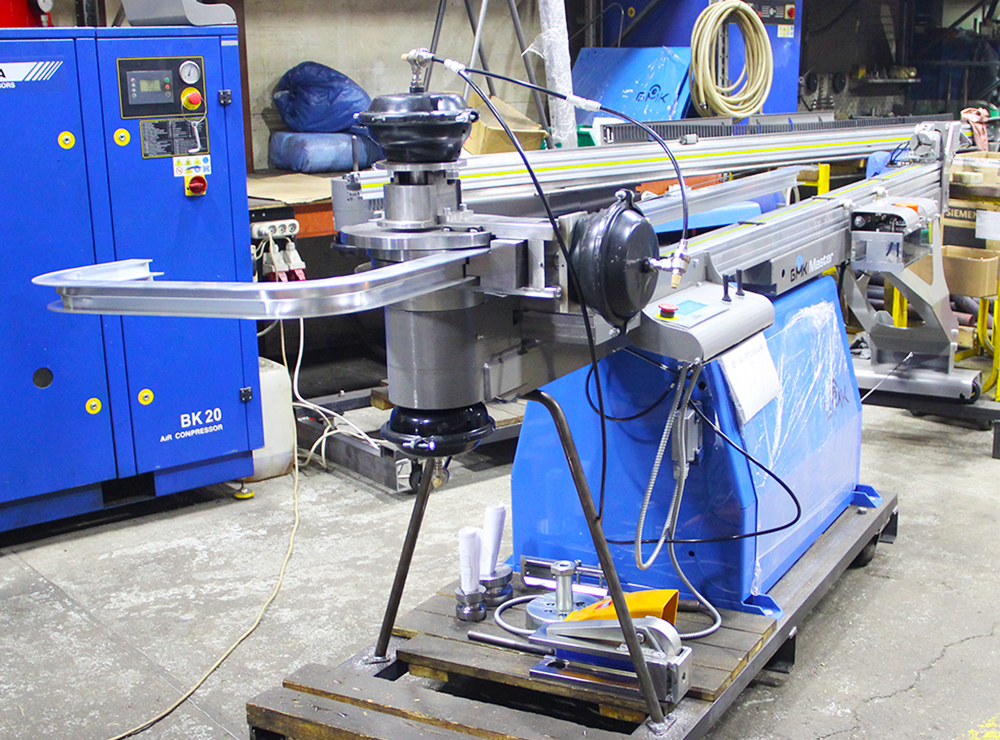

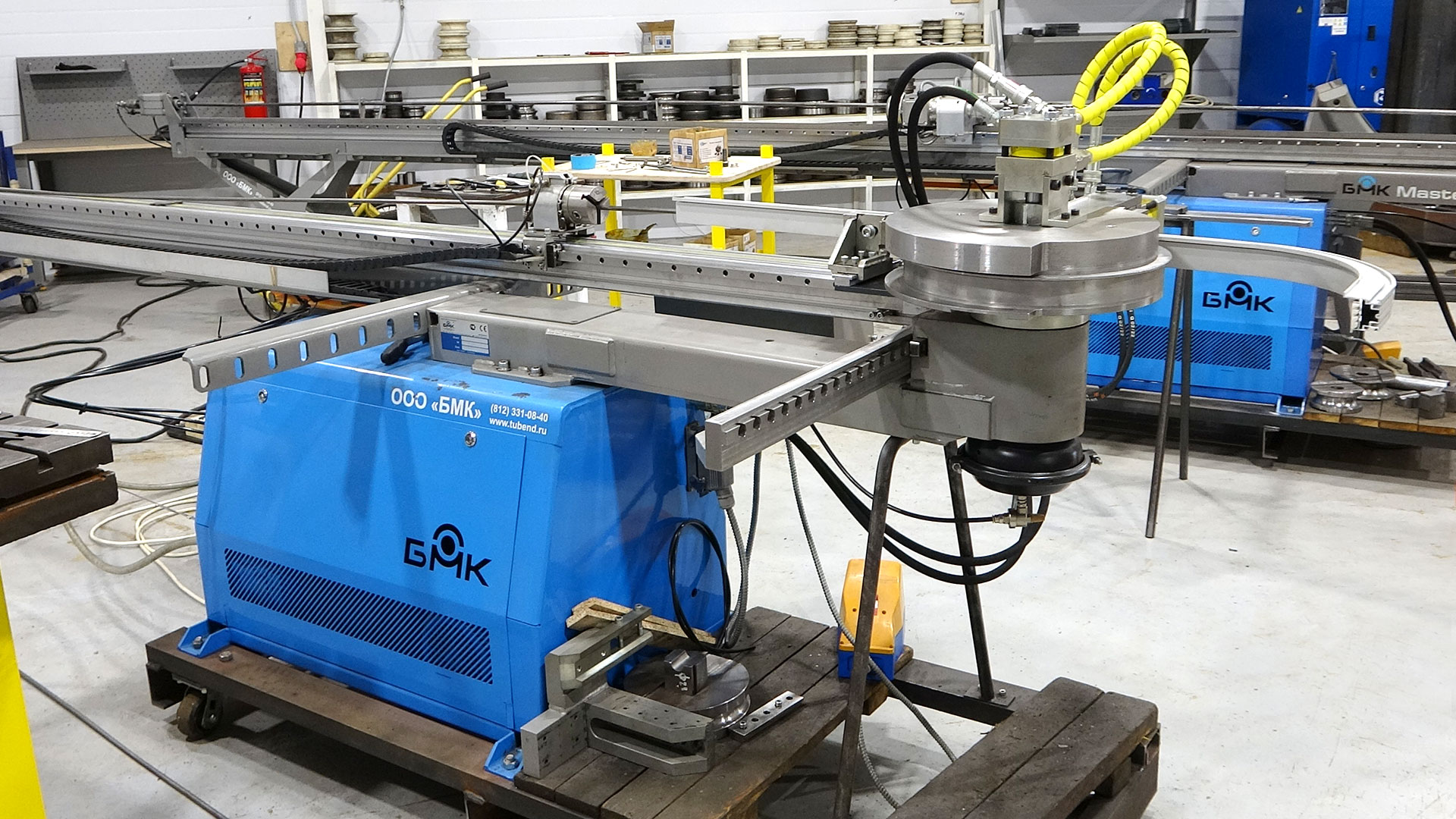

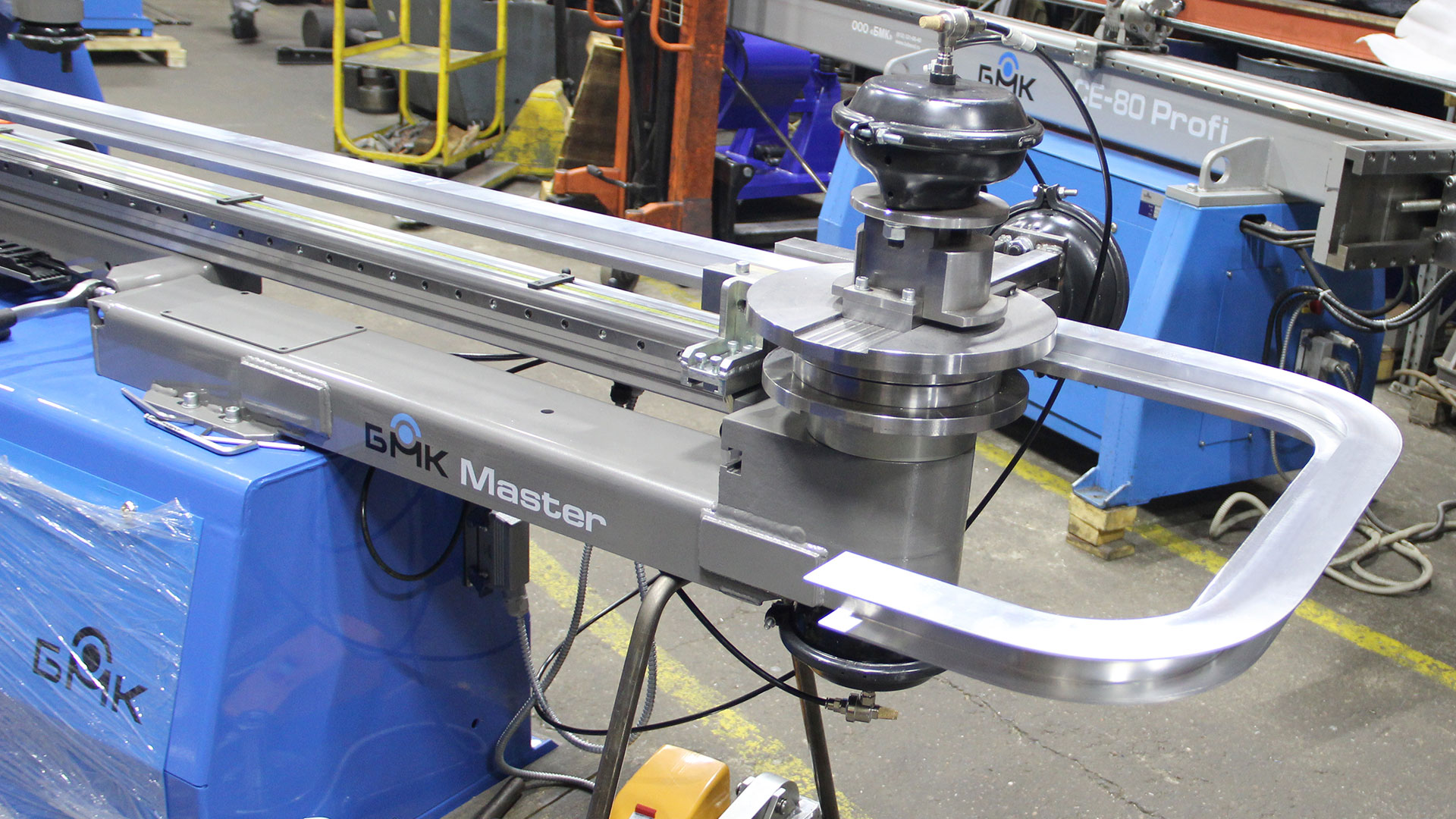

Гибка алюминиевого профиля для окон автобуса - трубогиб автоматический MASTER.3X и полуавтоматический MASTER.

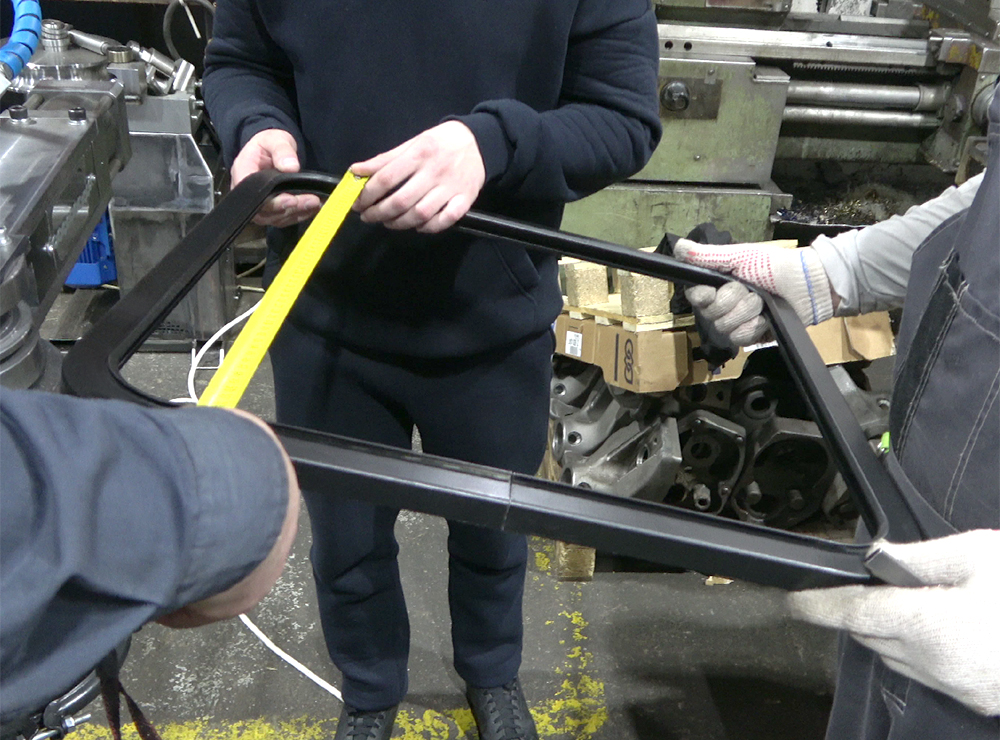

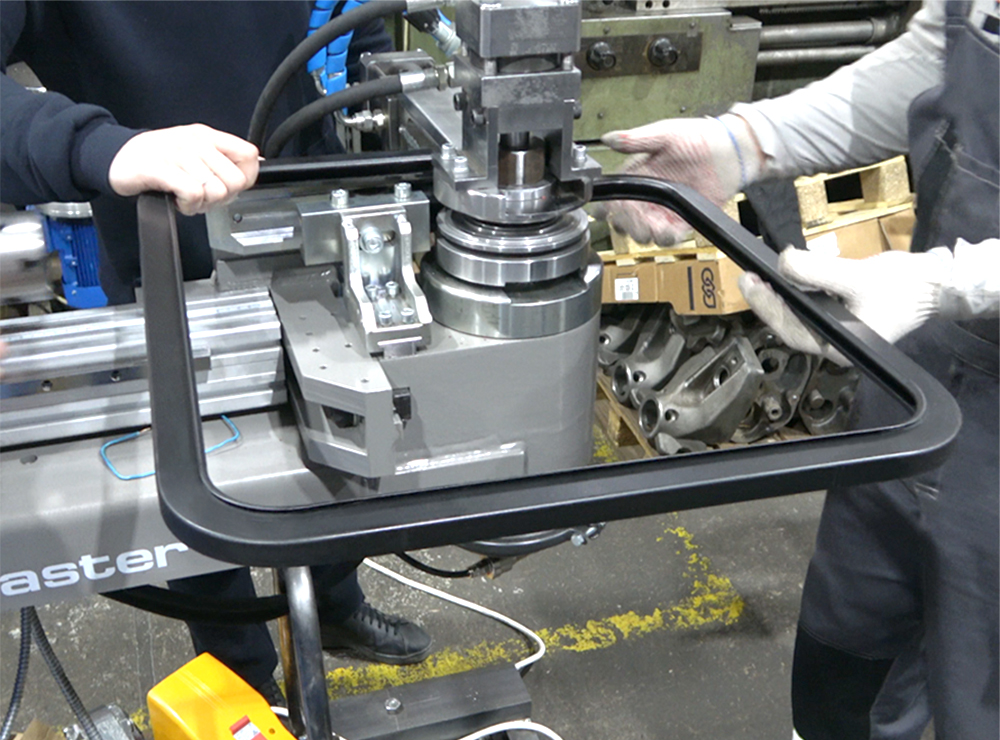

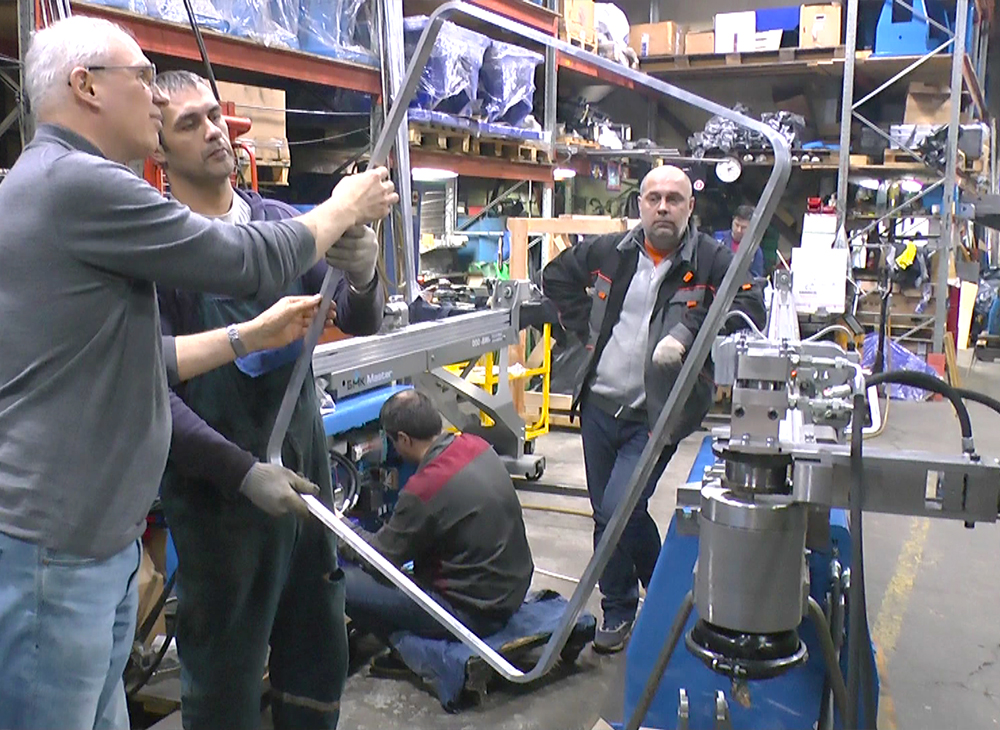

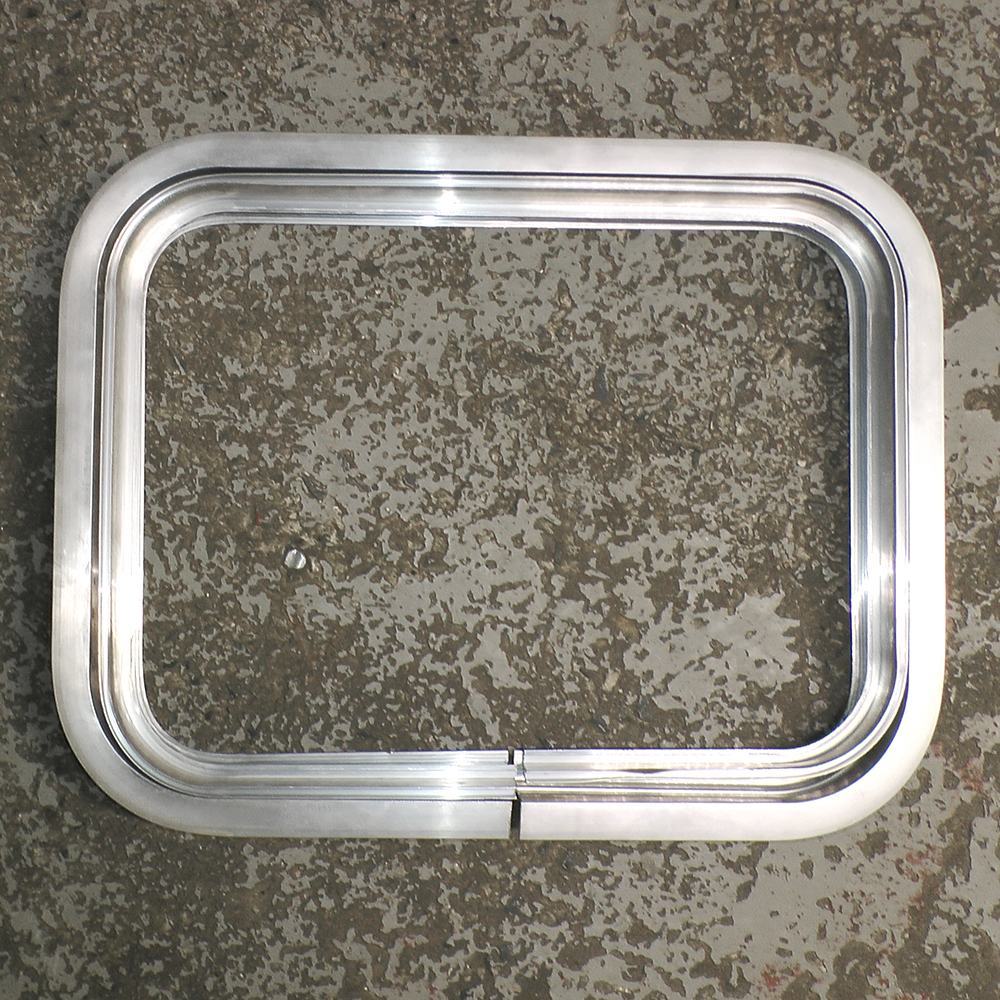

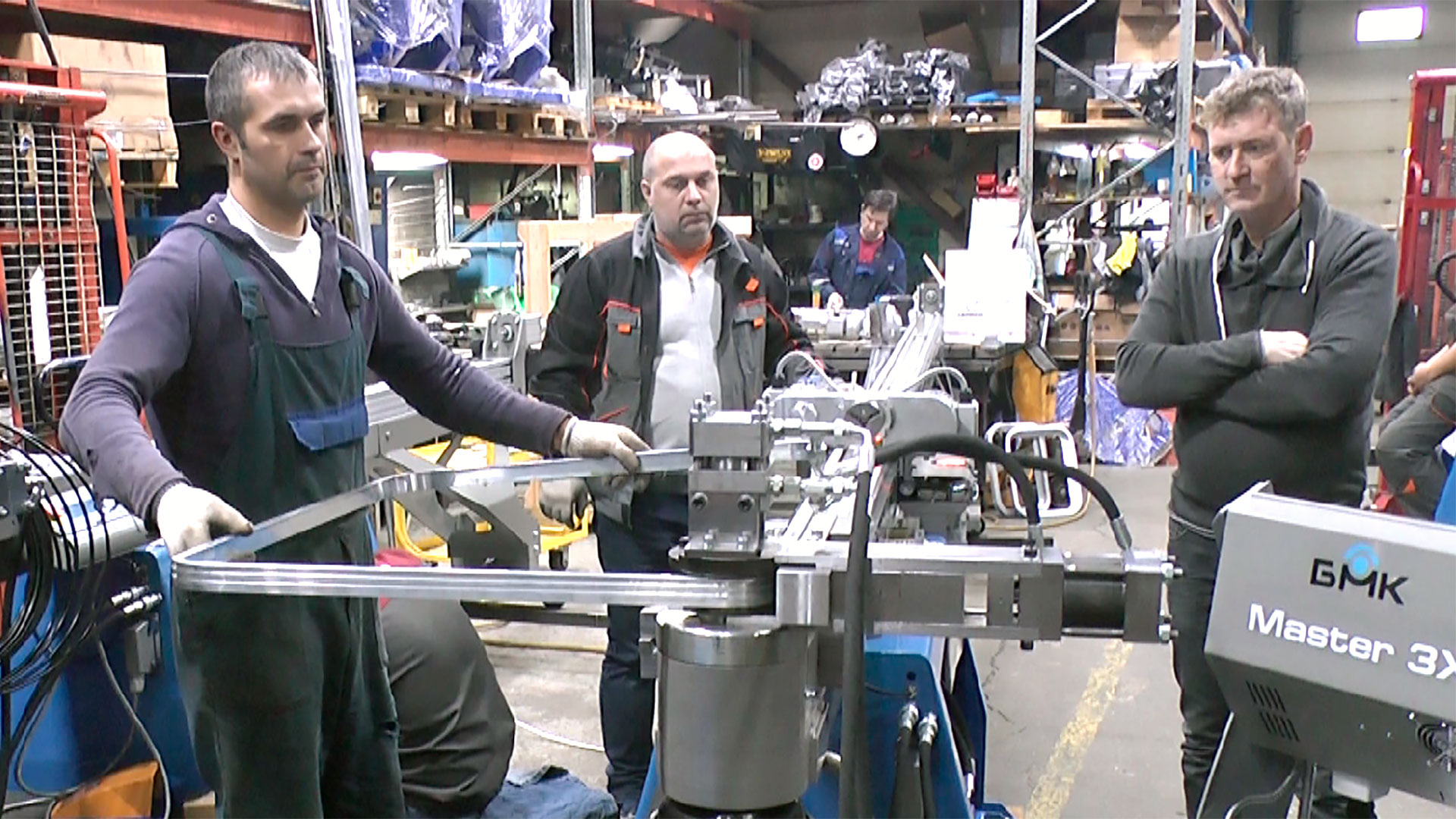

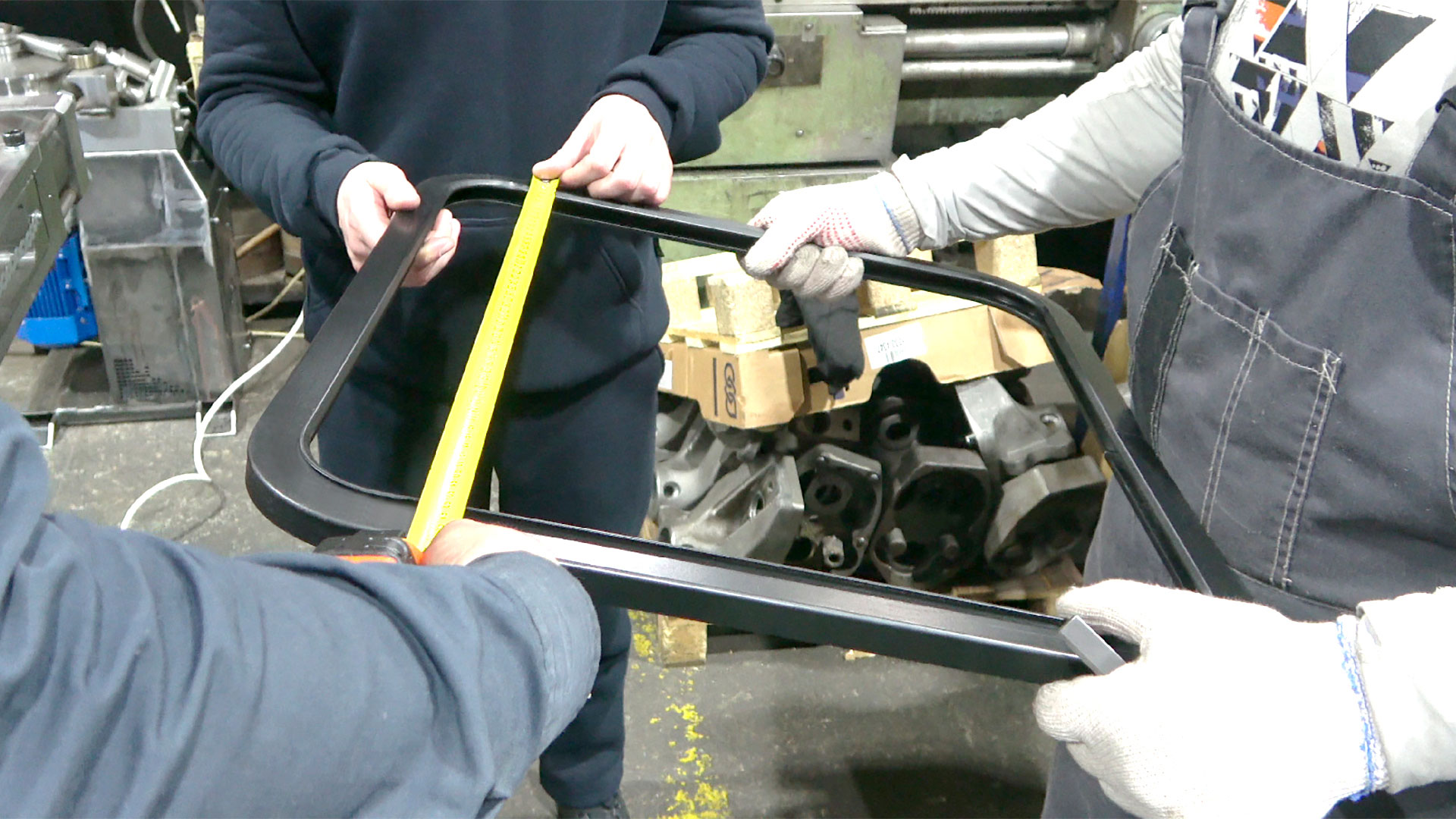

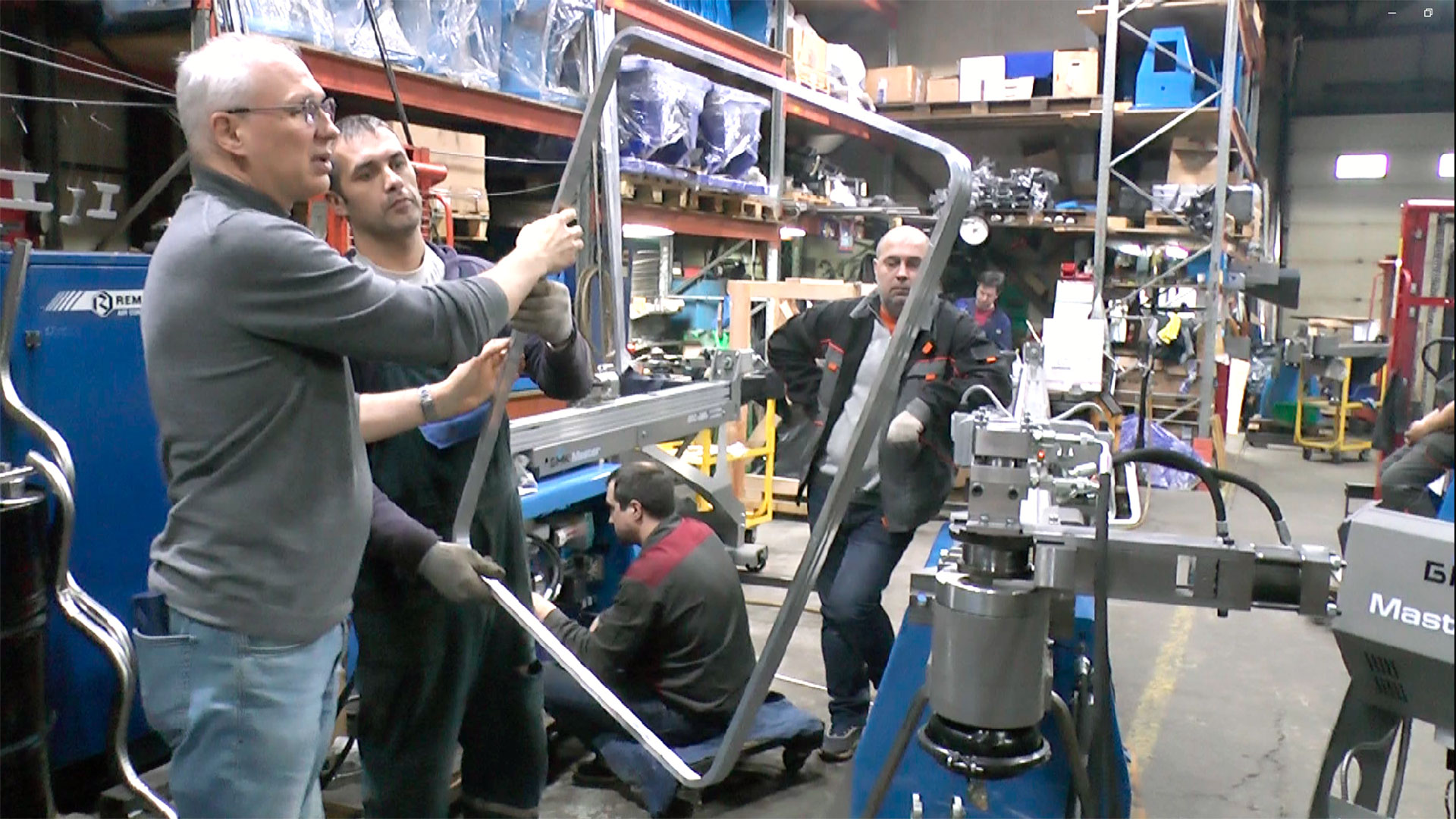

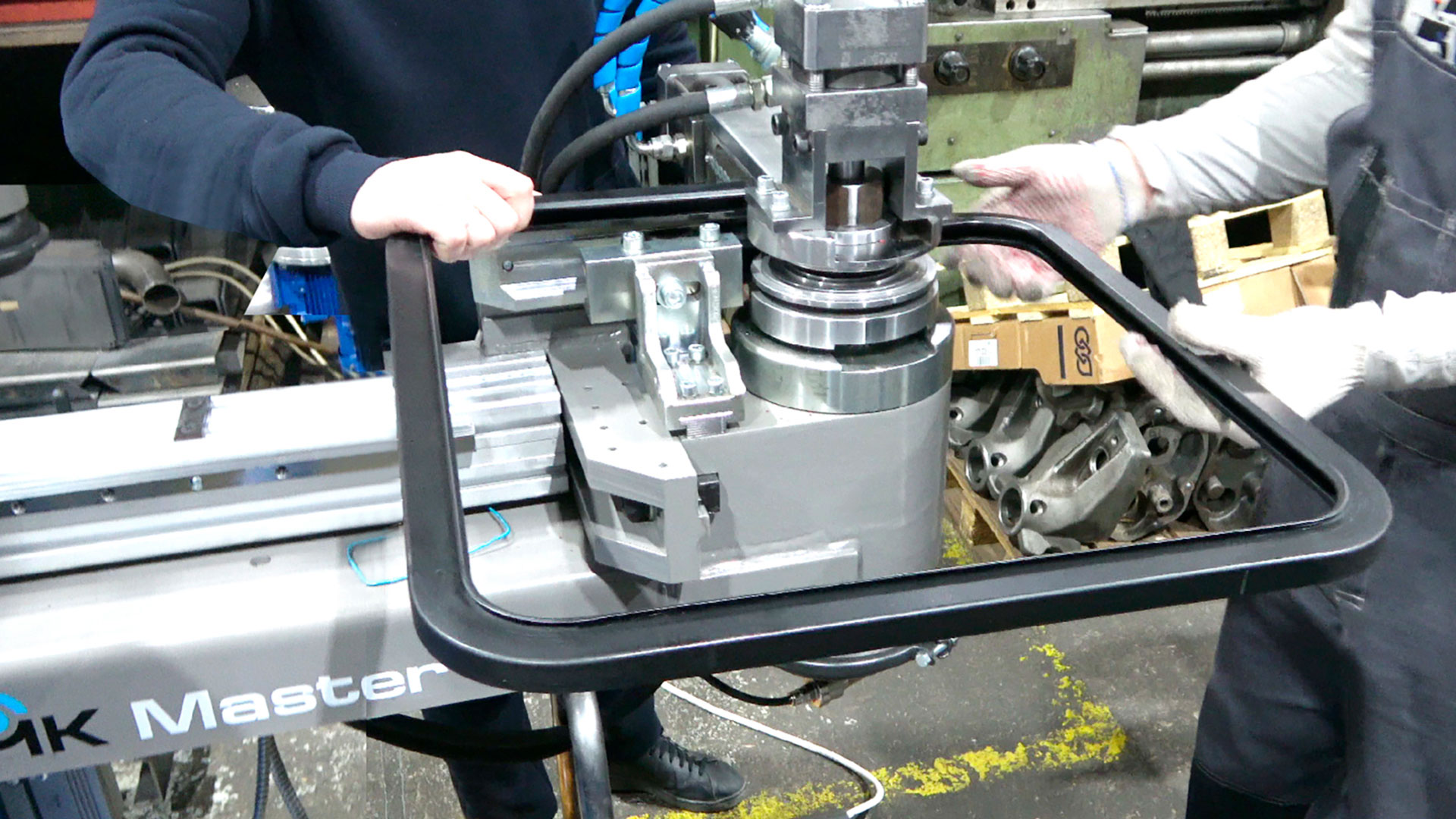

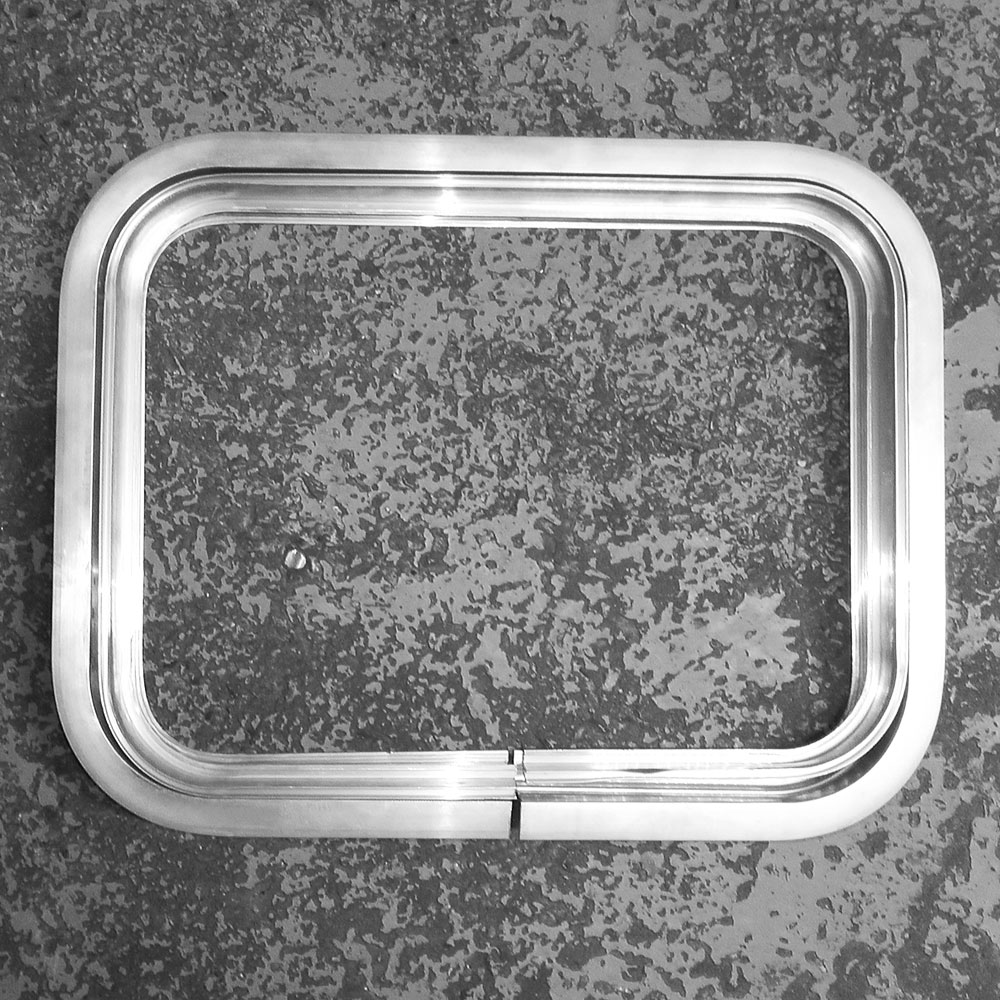

Гибка квадратной рамки которая в будущем станет окном автобуса

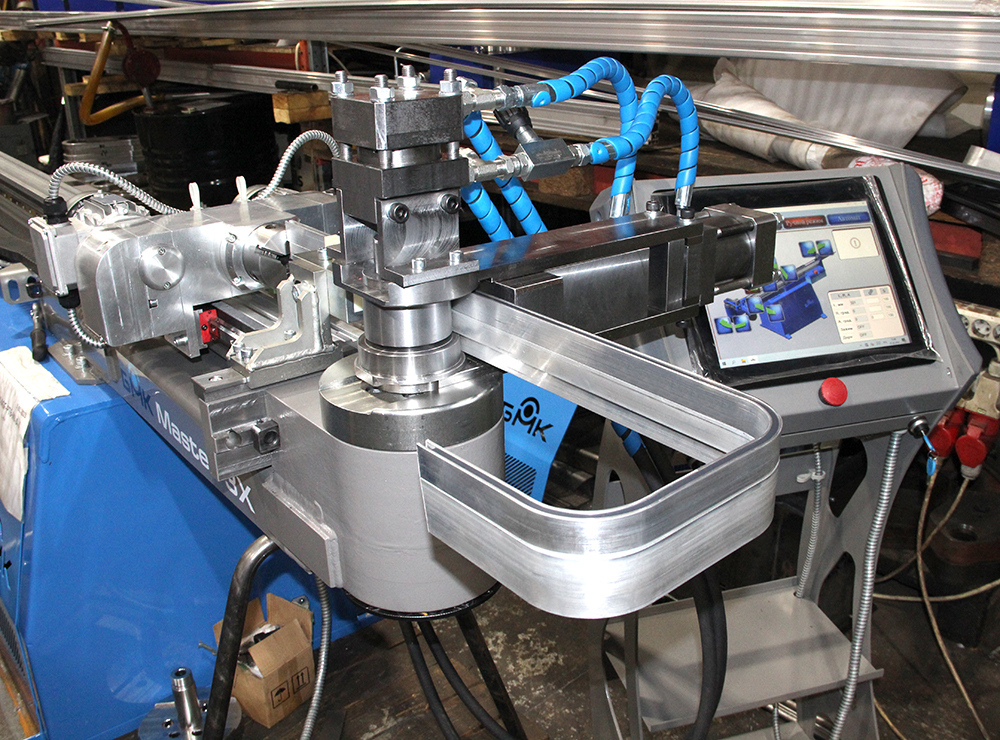

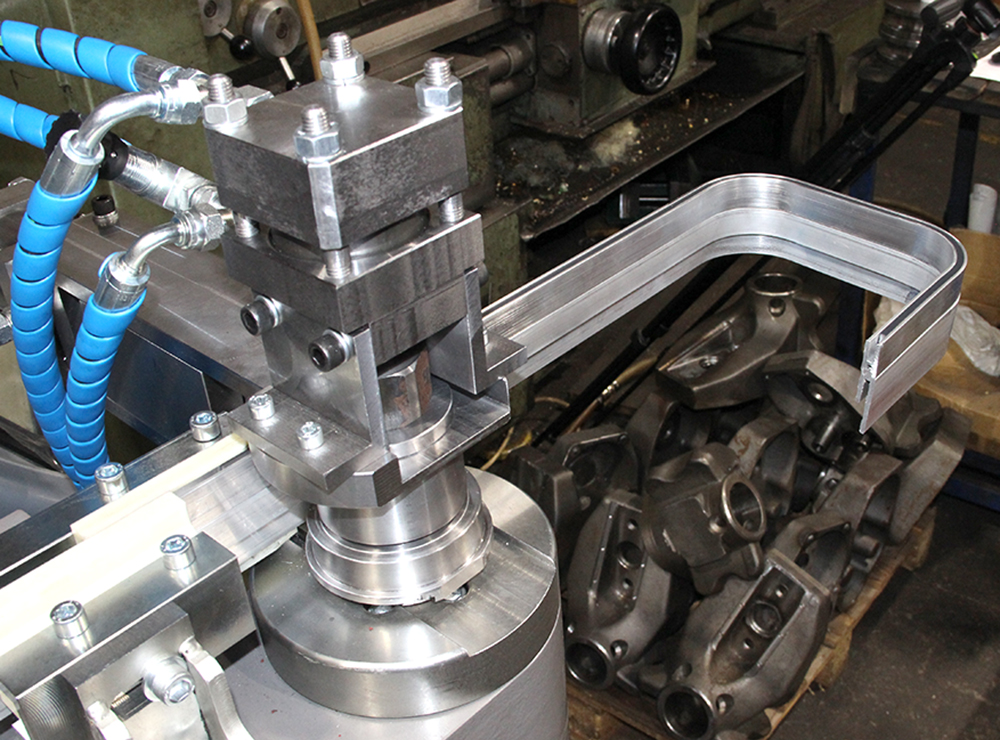

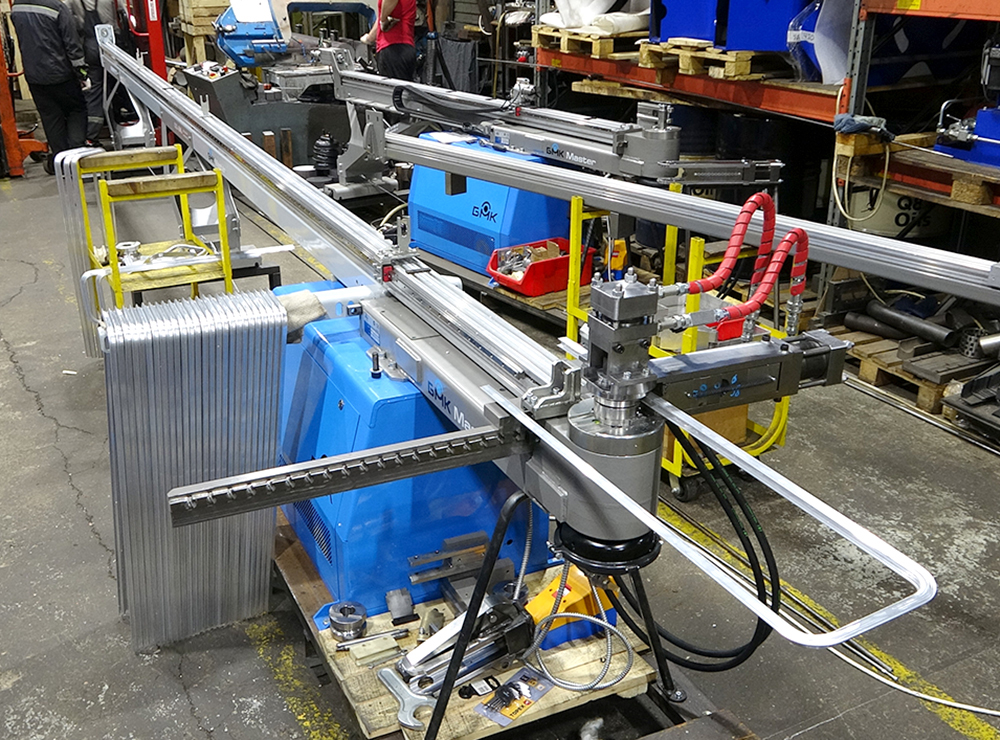

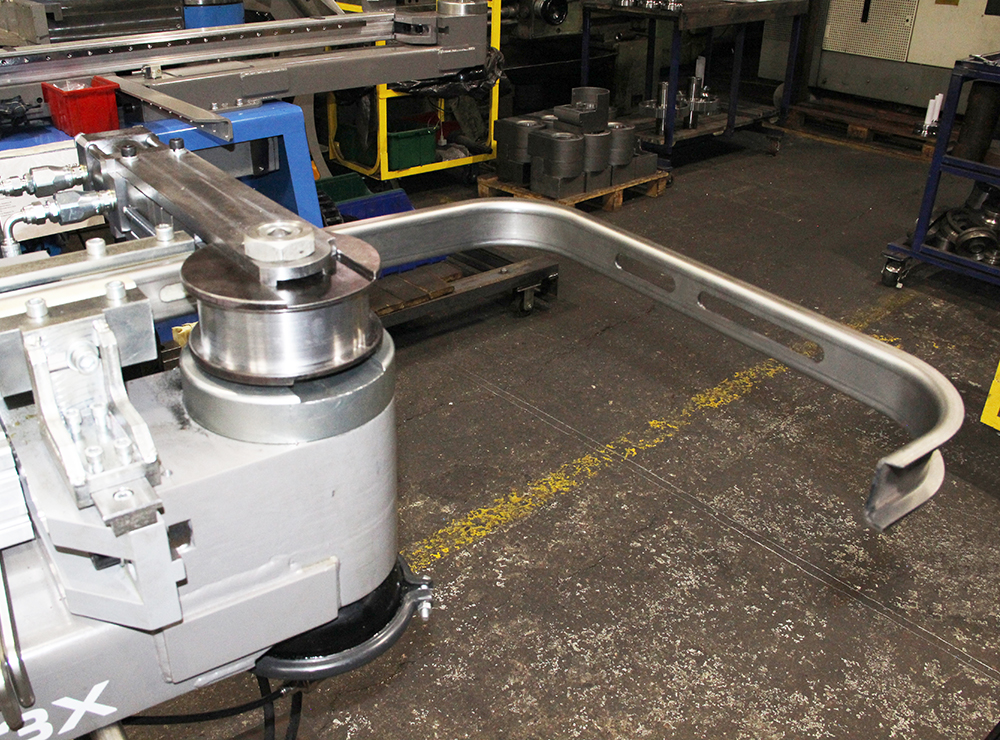

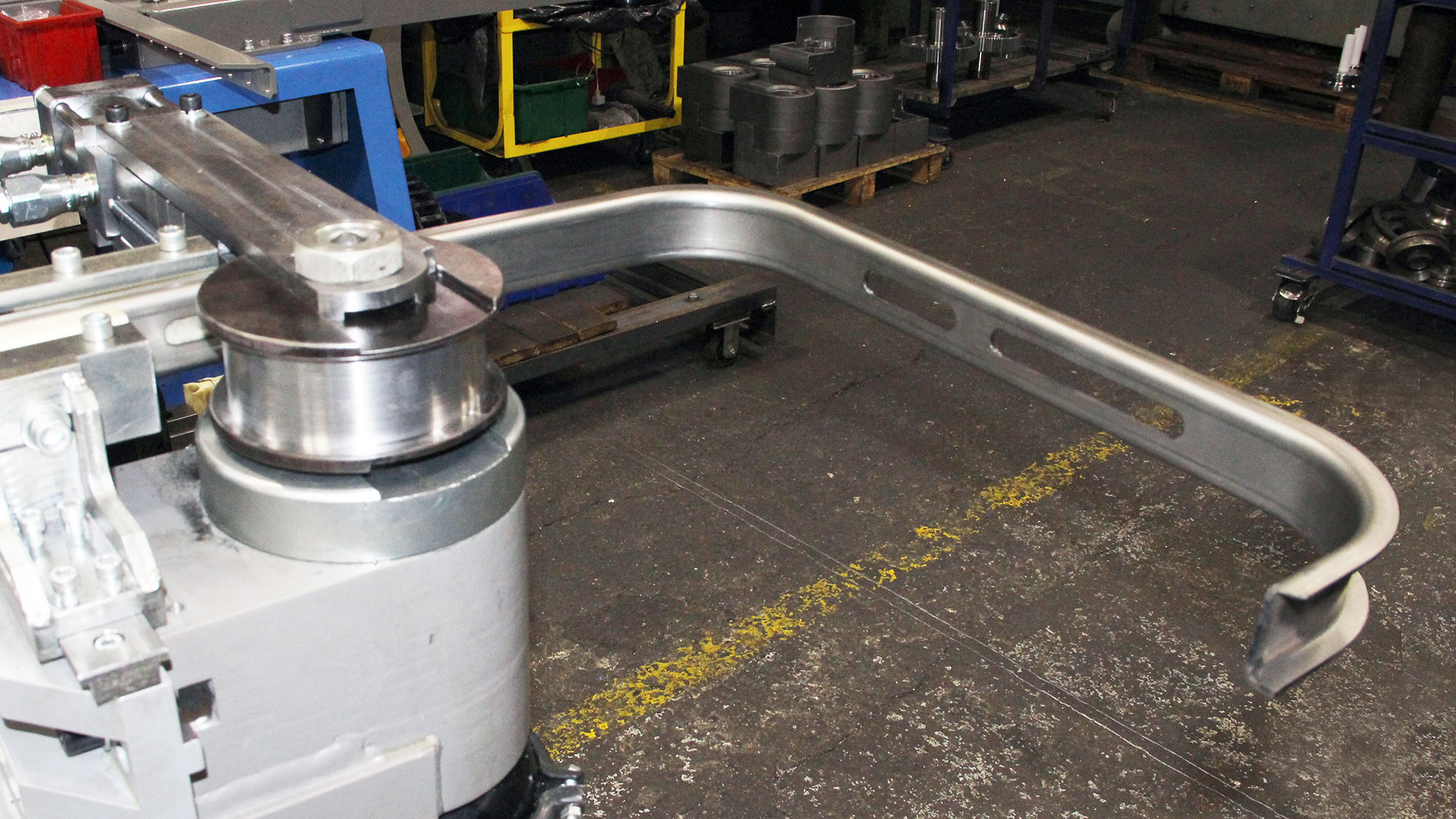

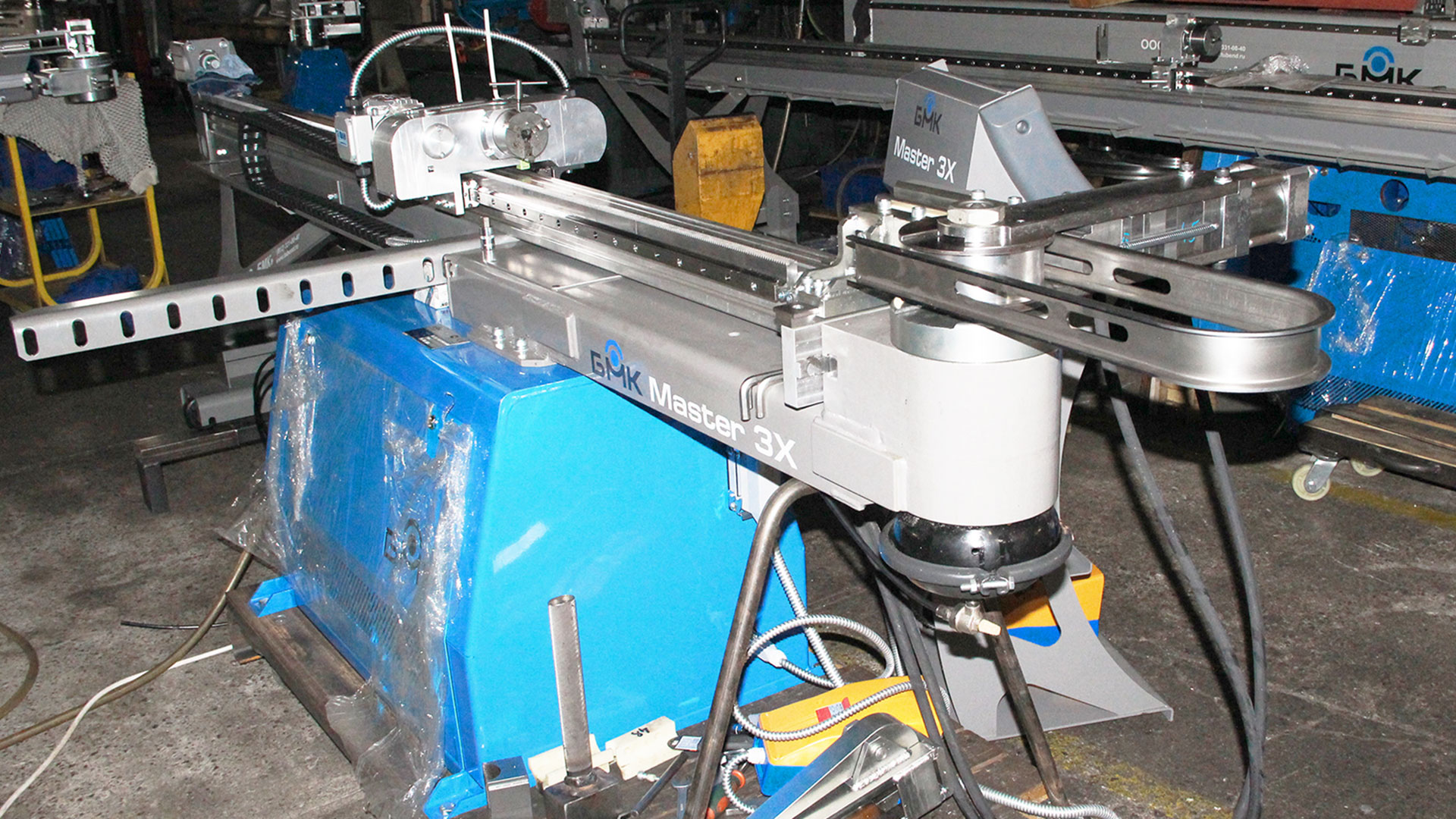

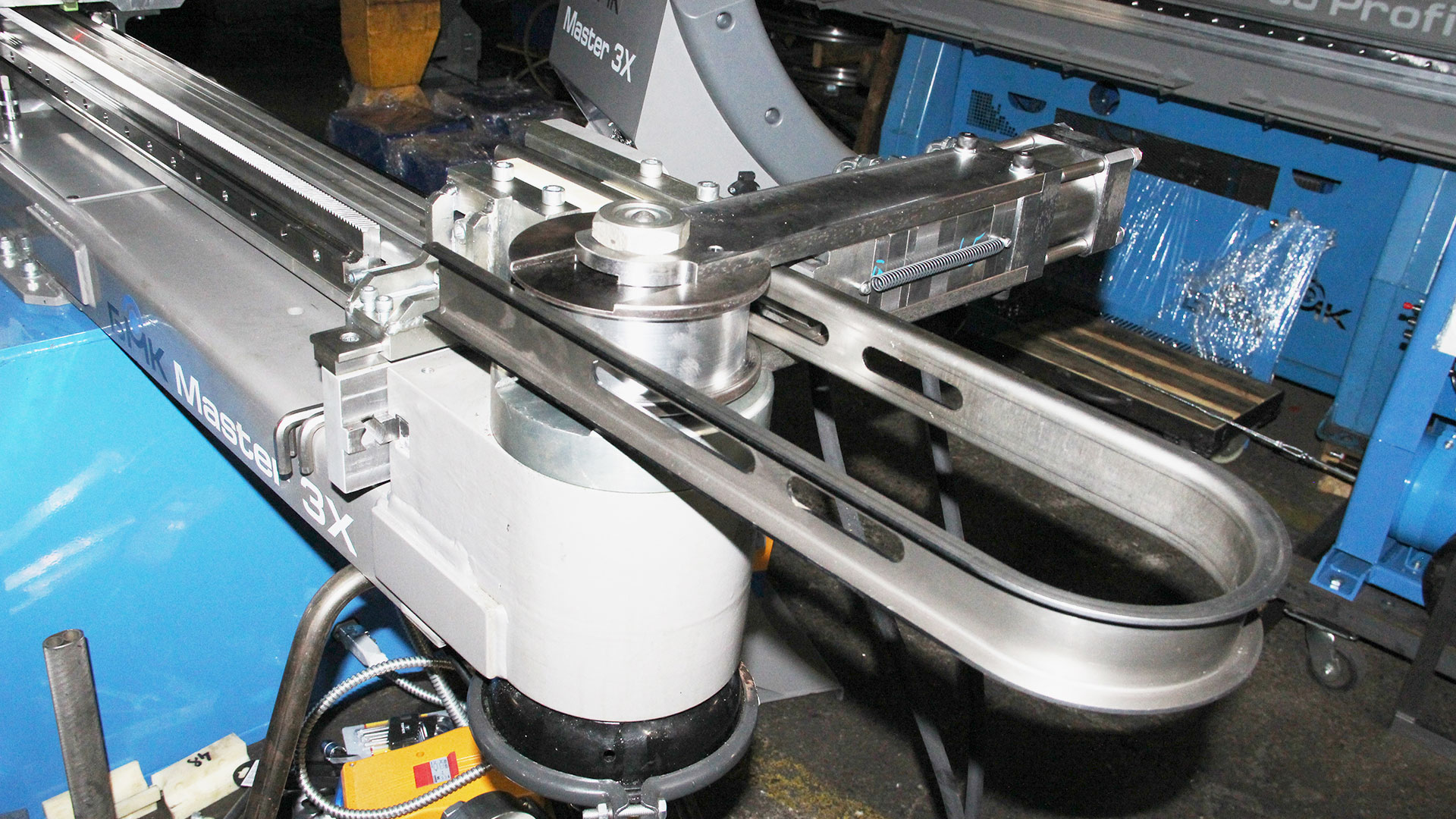

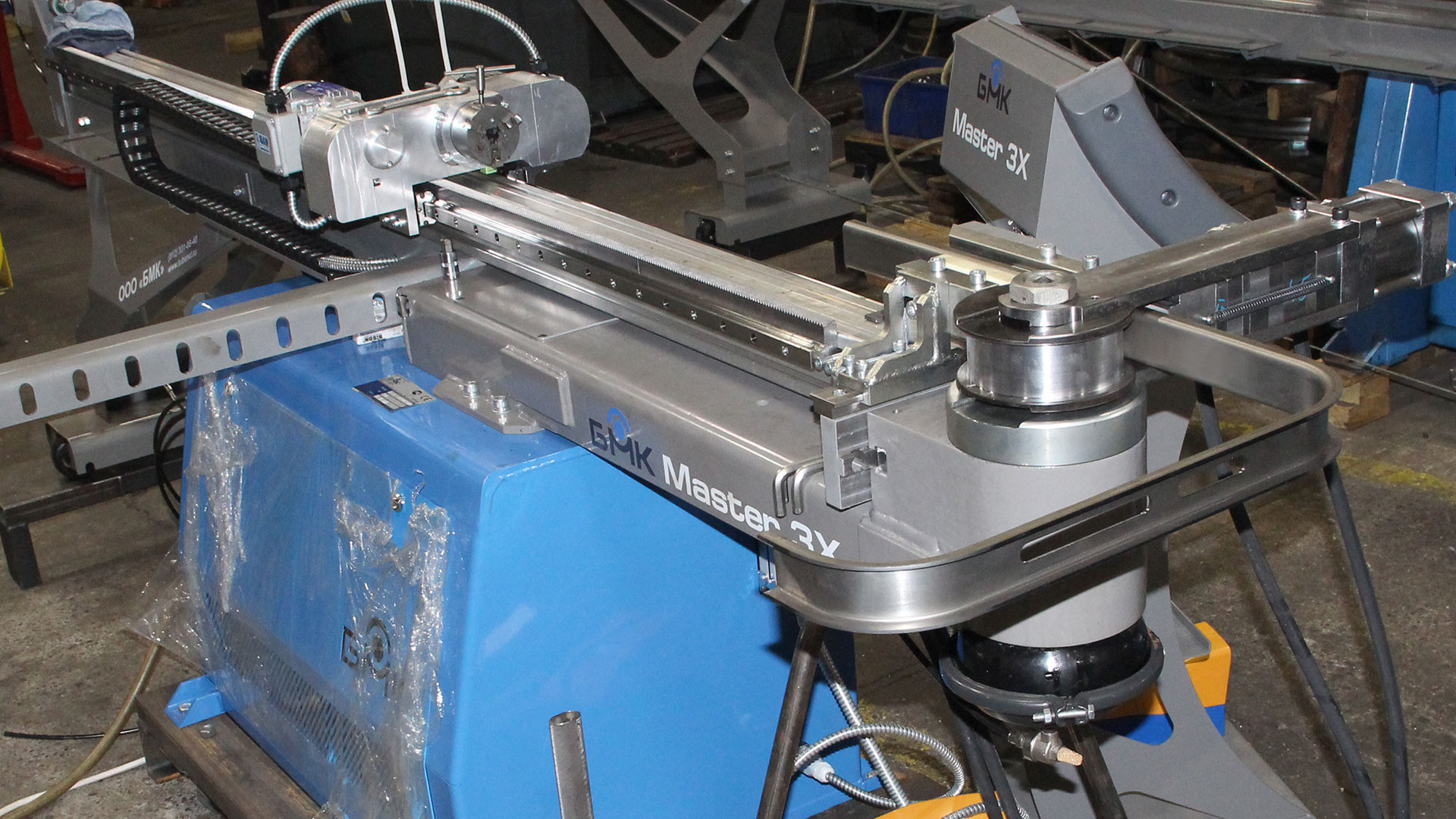

Гибка алюминиевого швеллера на автоматическом трубогибе MASTER.3X

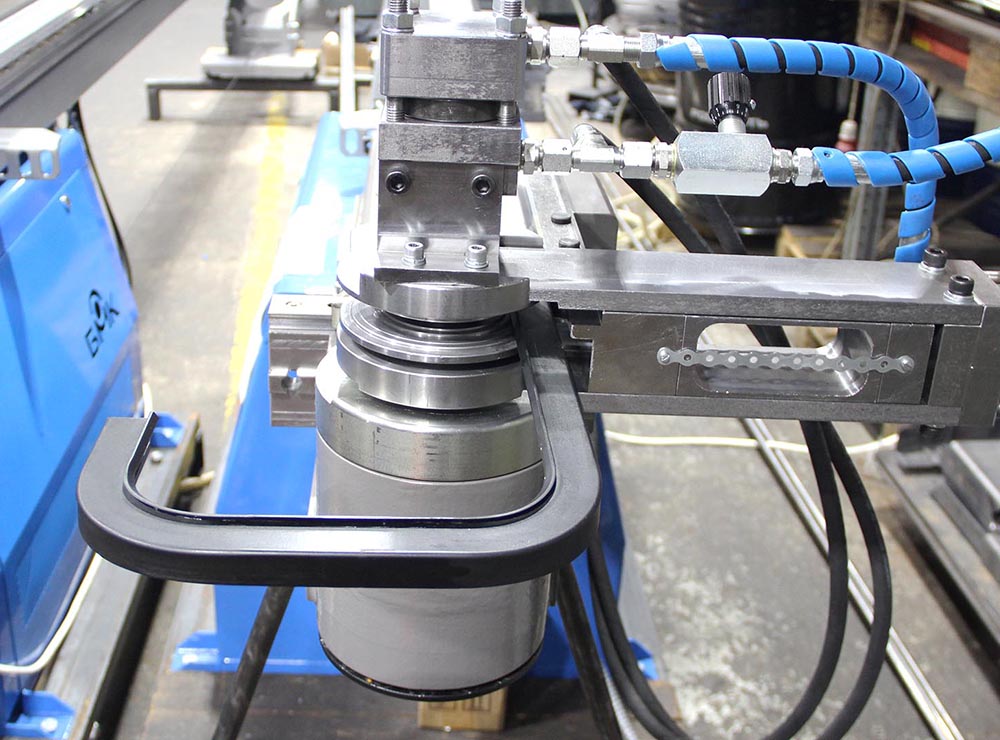

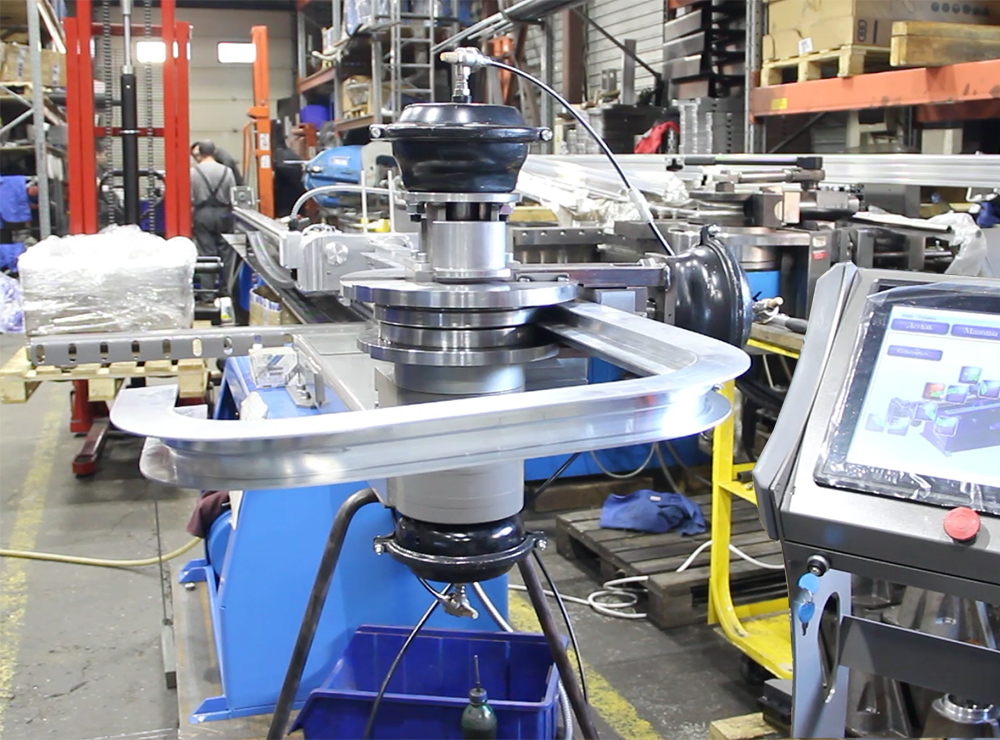

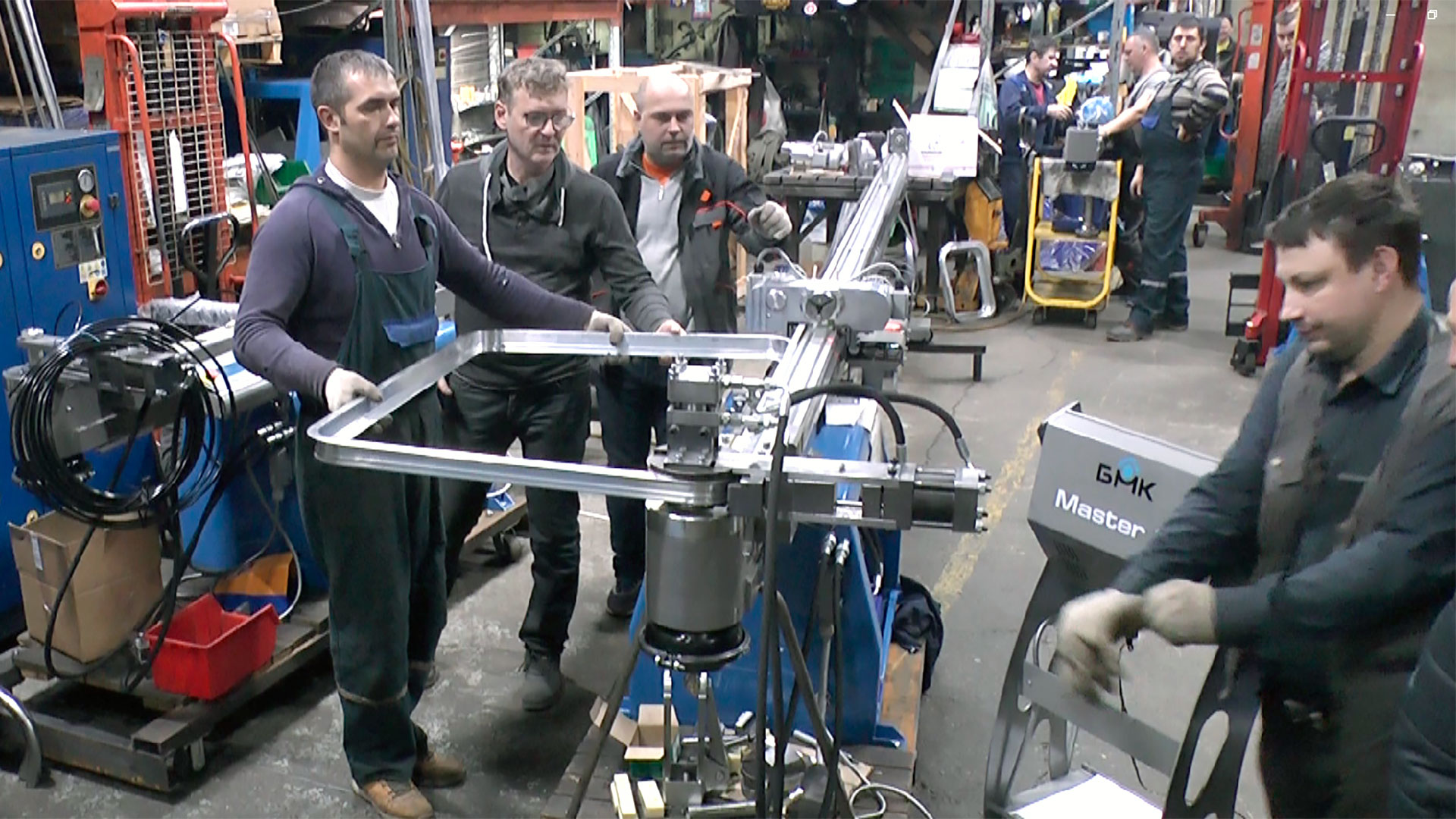

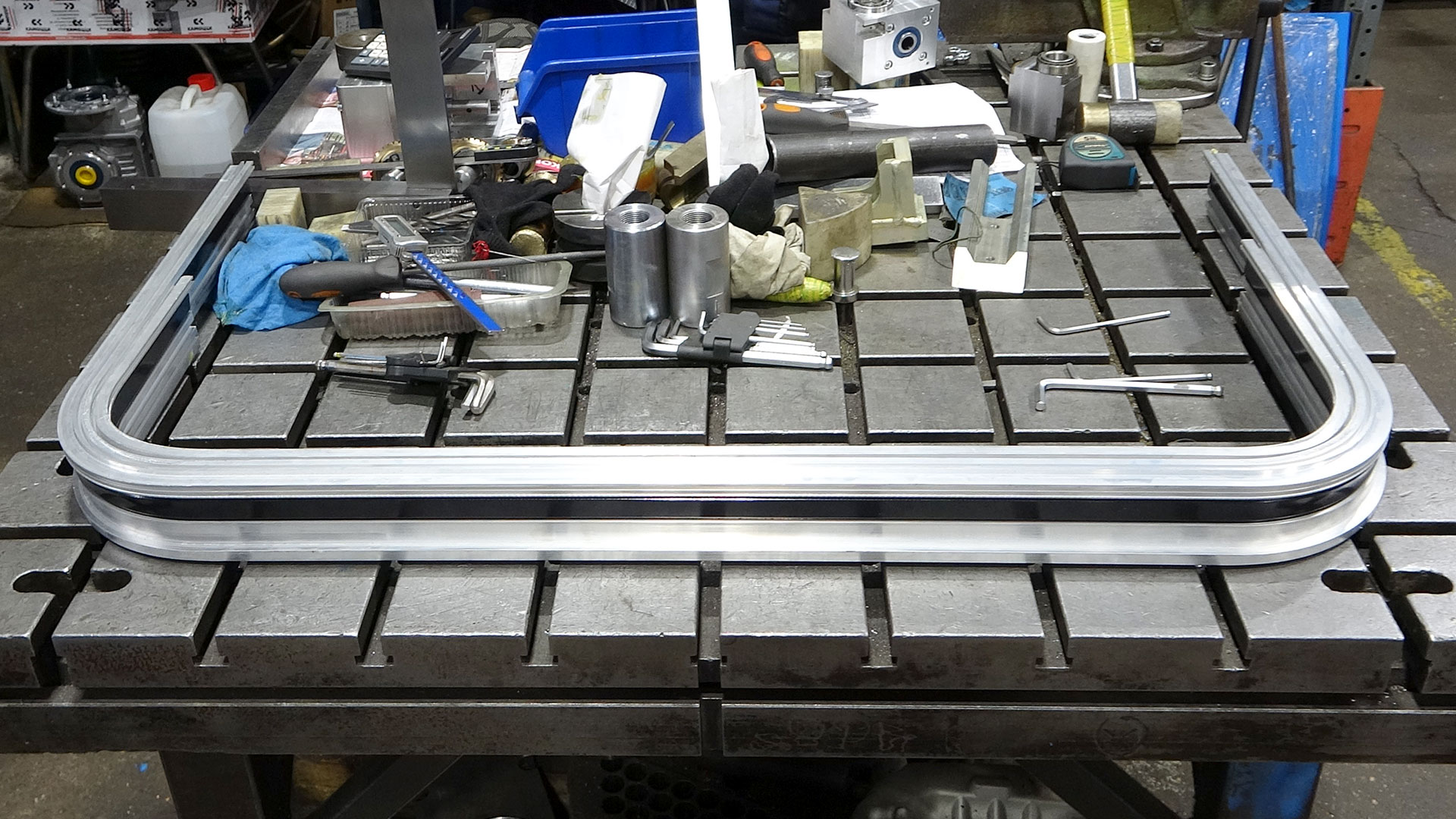

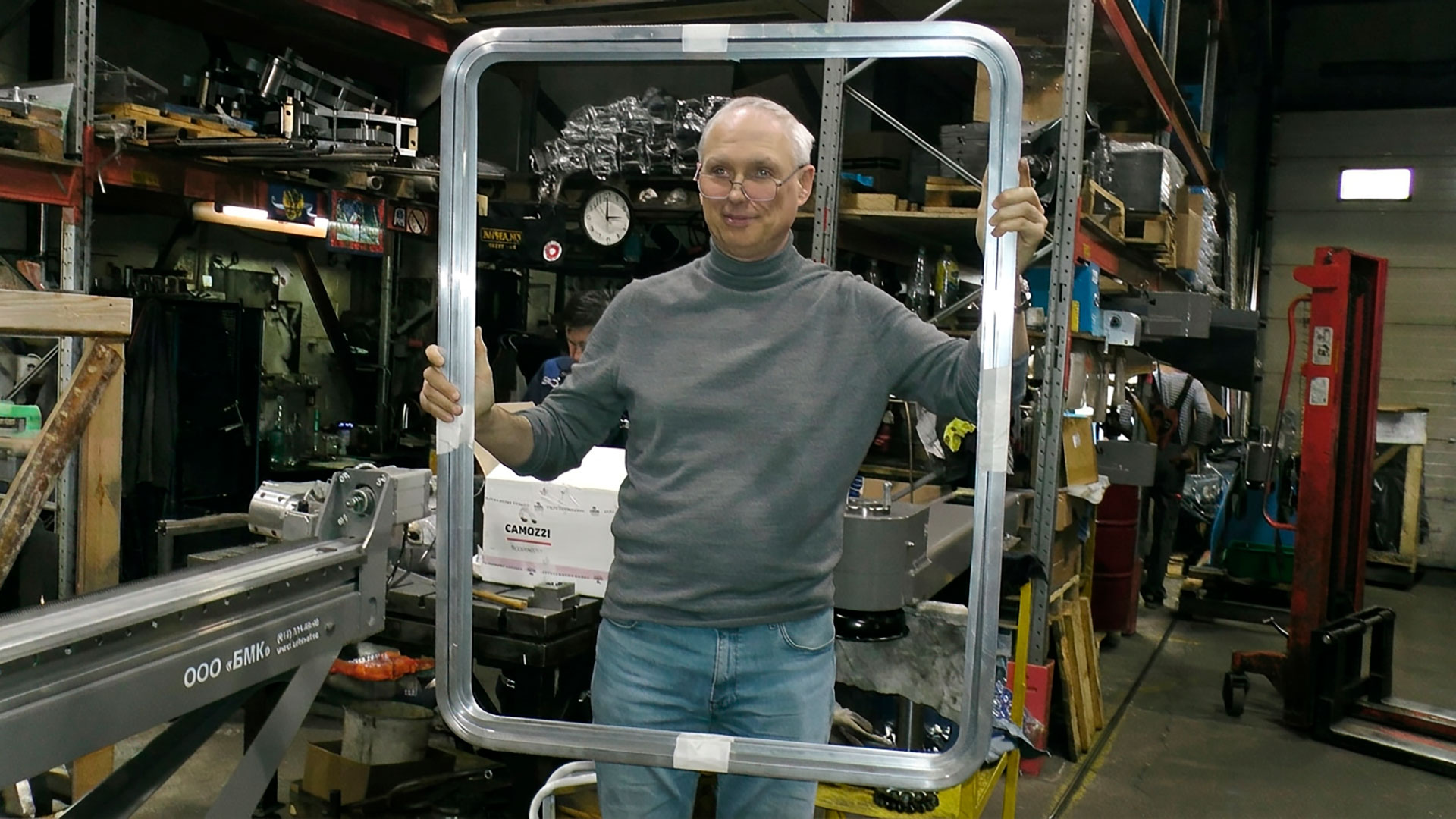

Гибка замкнутого контура из двойного алюминиевого профиля на автоматическом трубогибе MASTER.3X

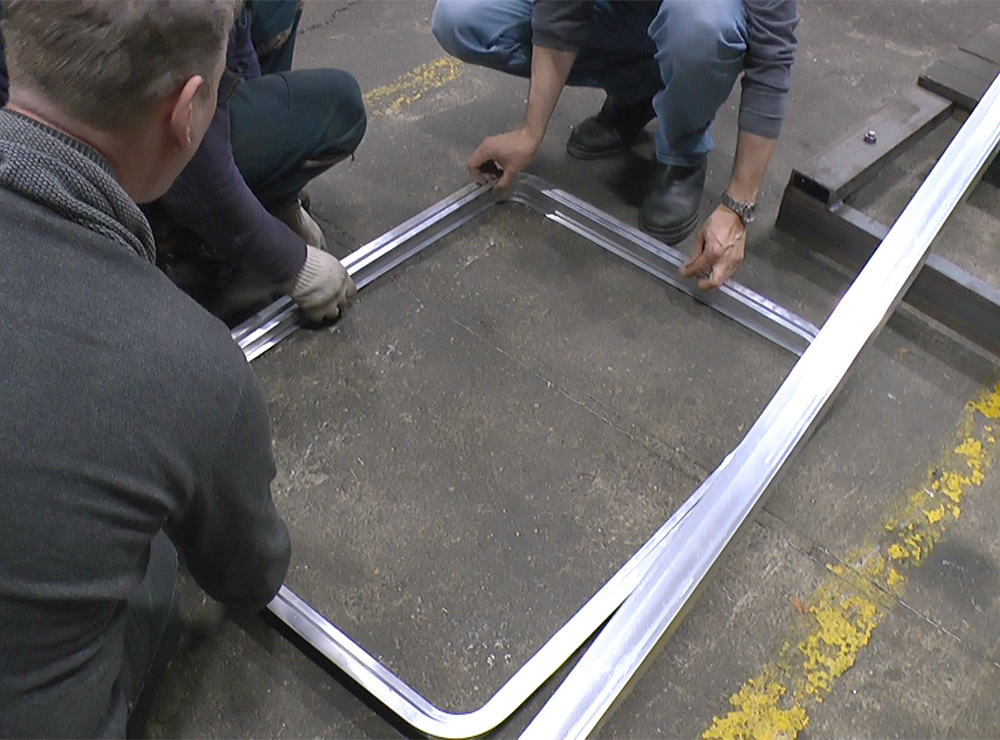

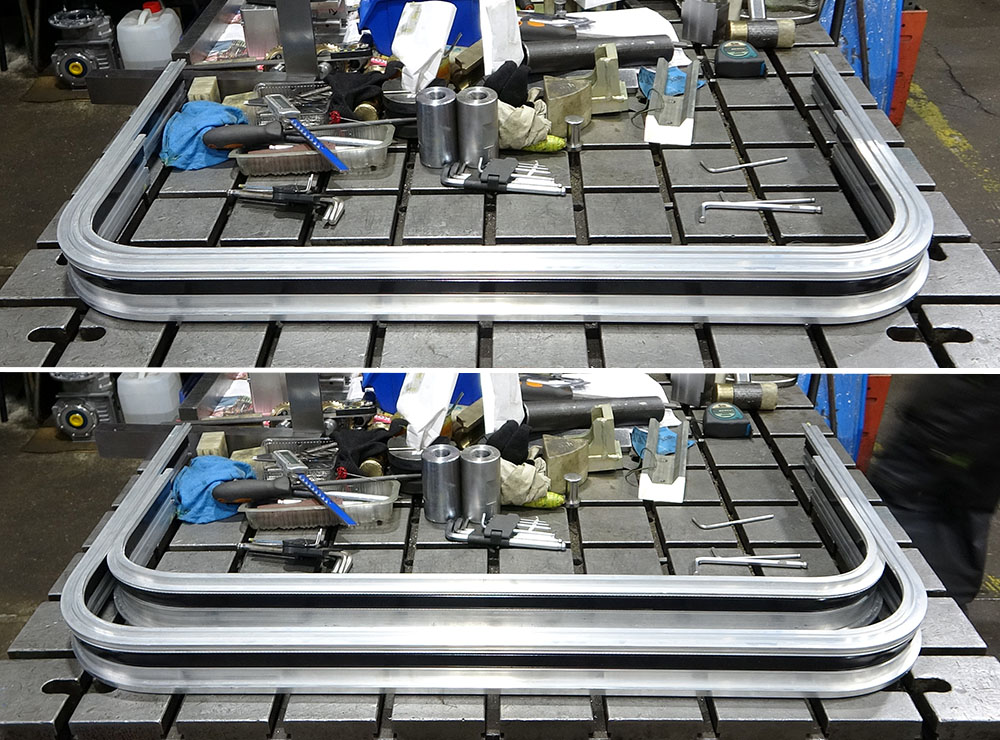

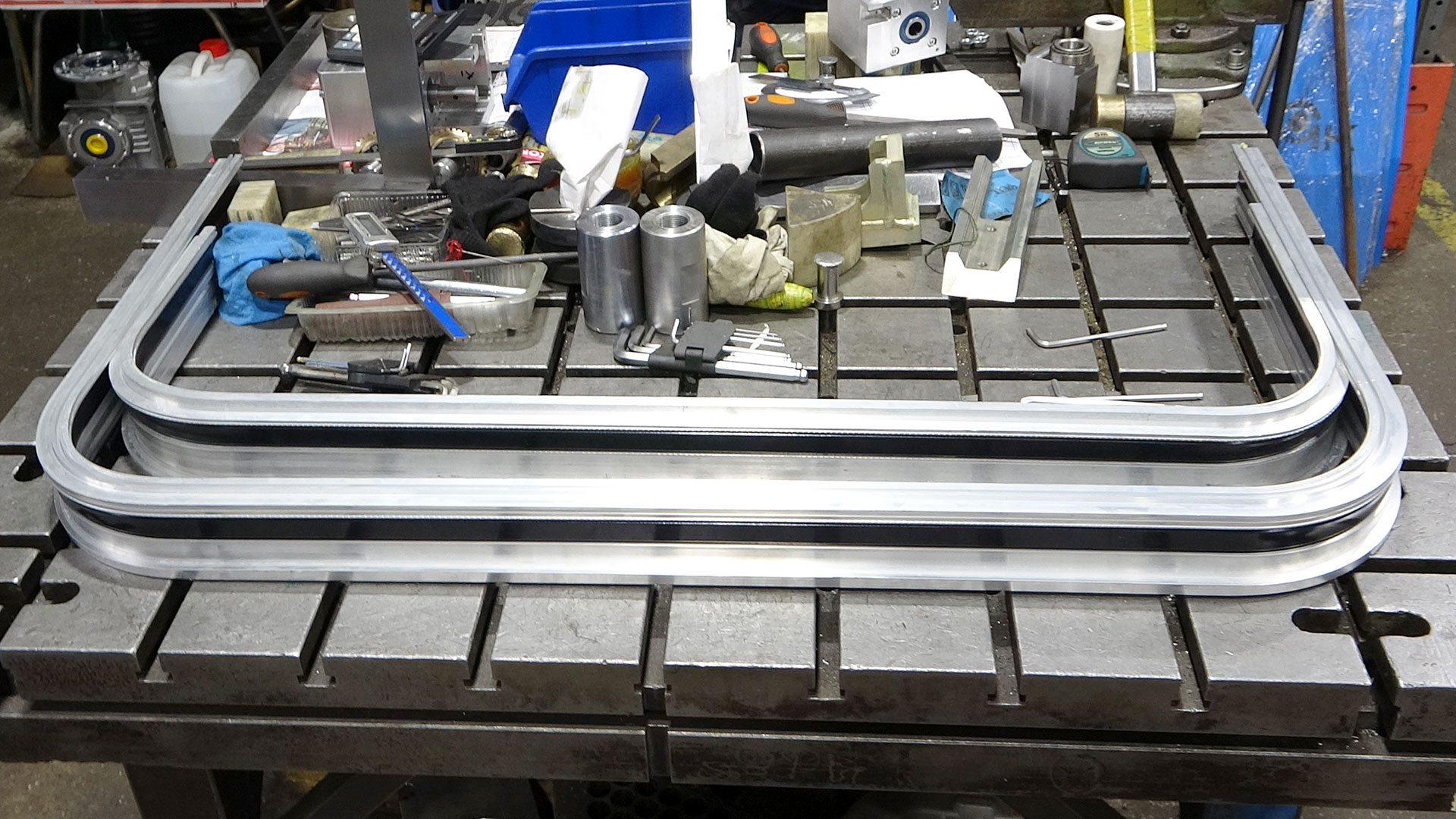

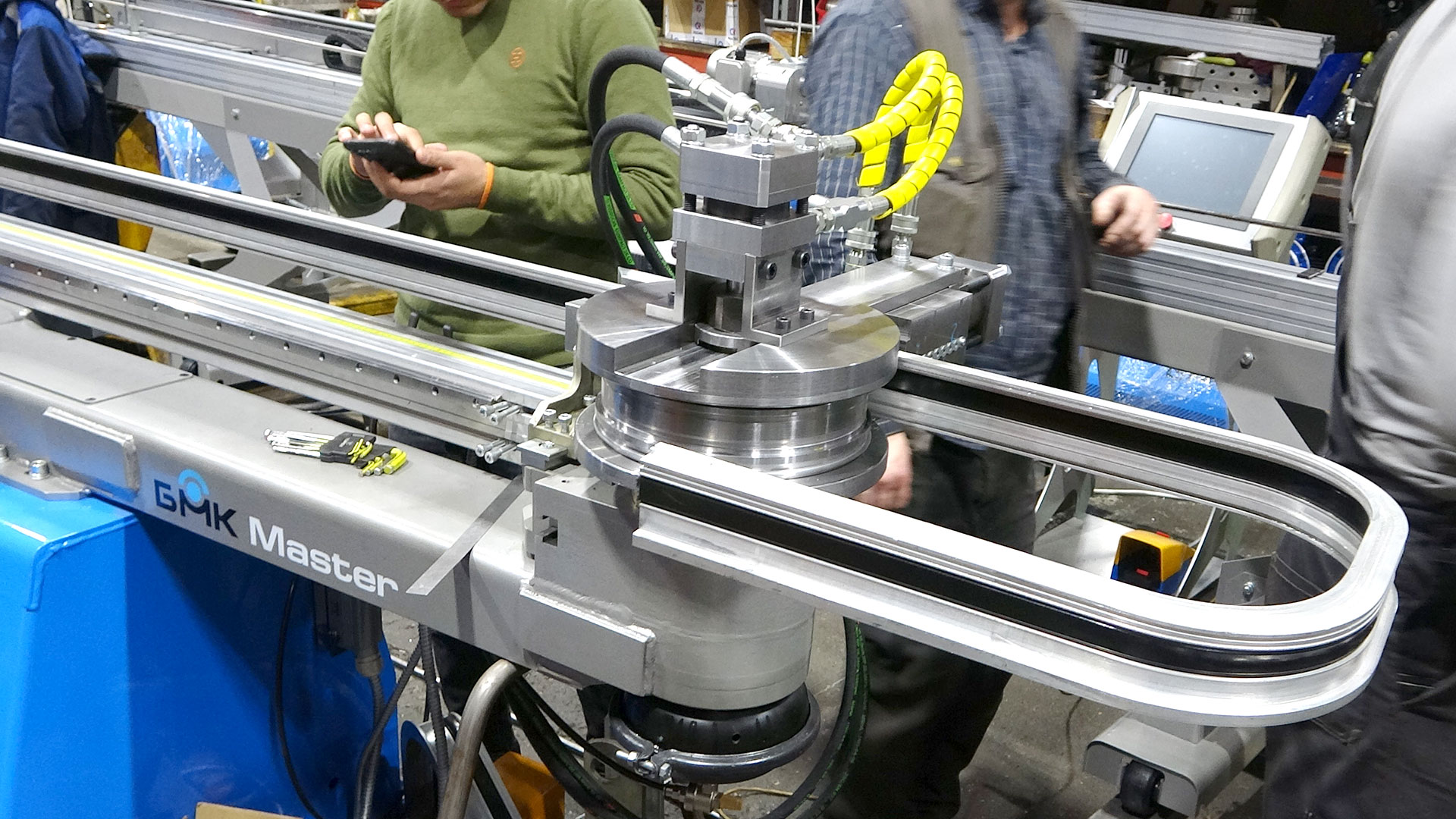

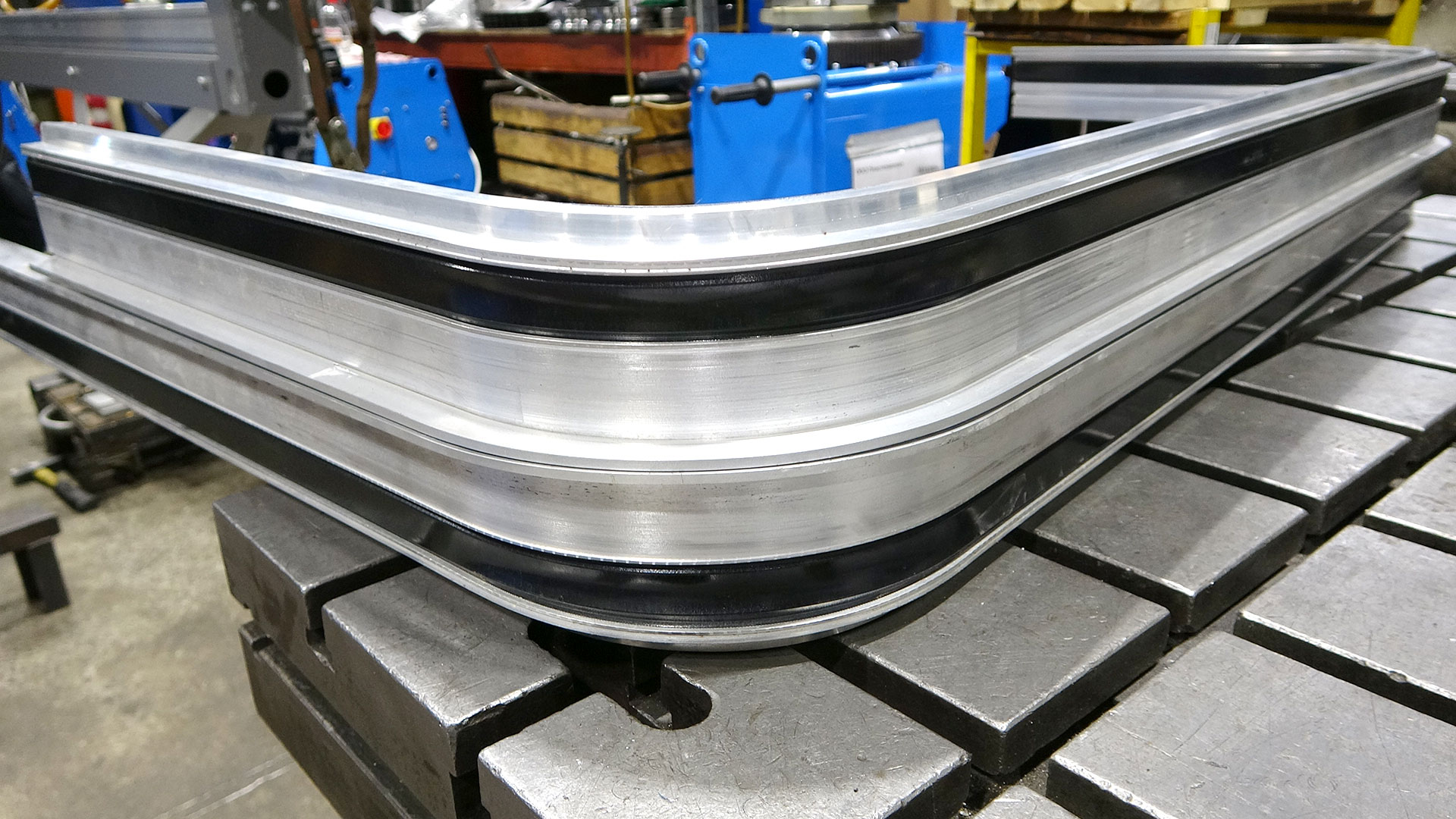

Профили сгибаются по отдельности и вкладываются один в другой

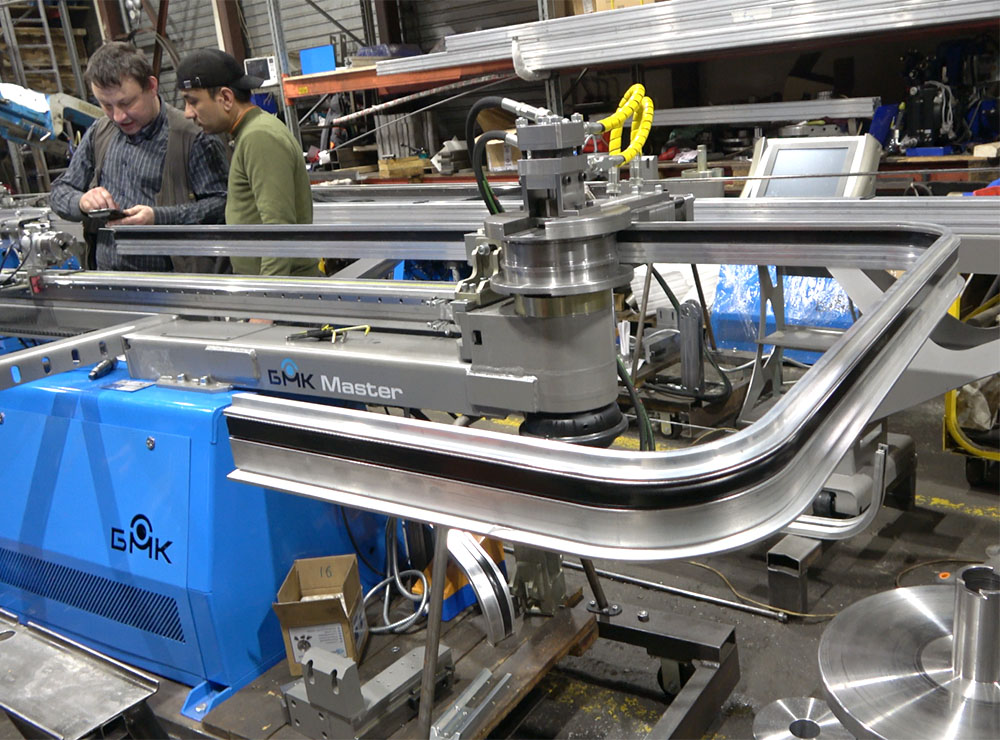

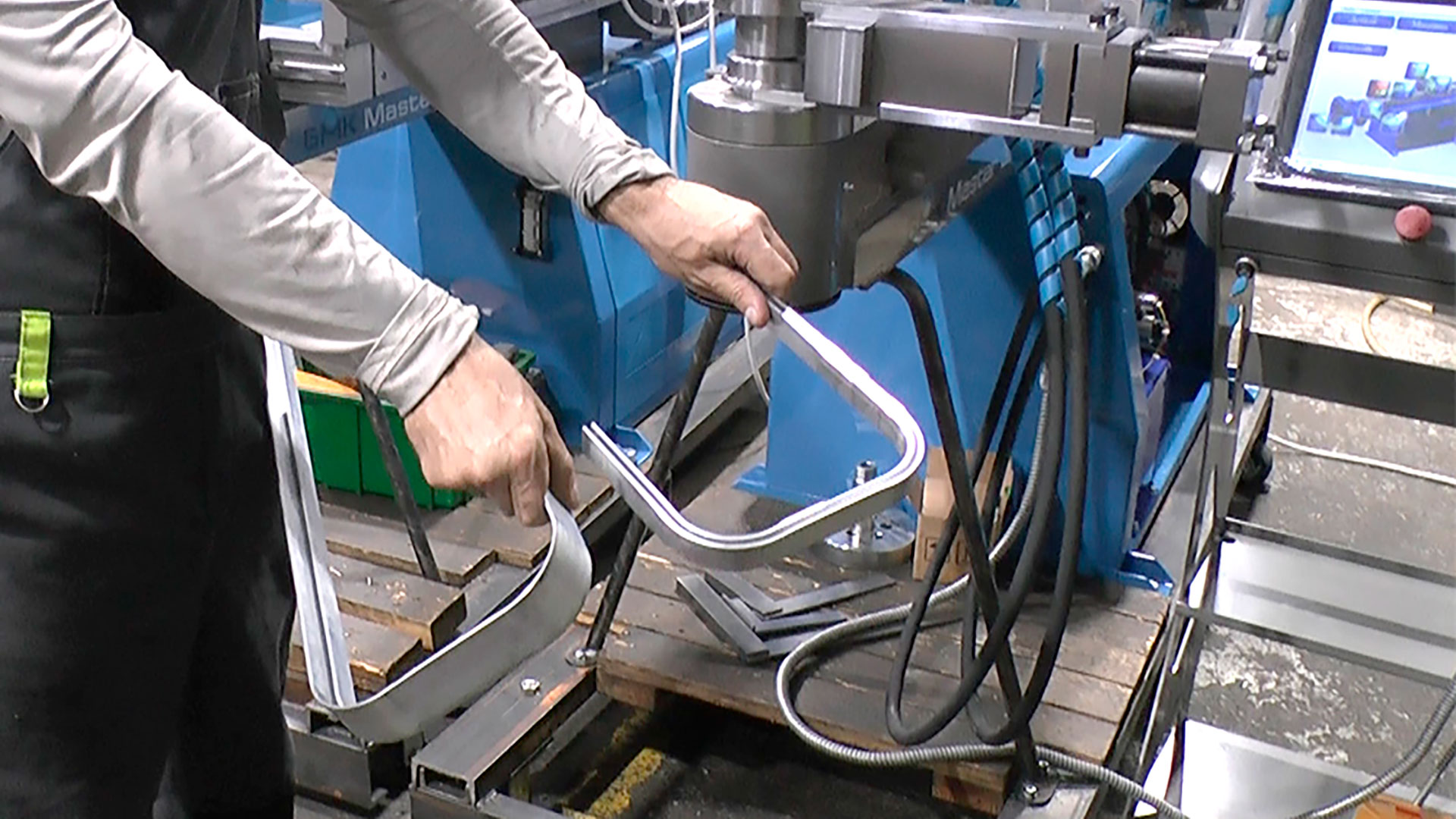

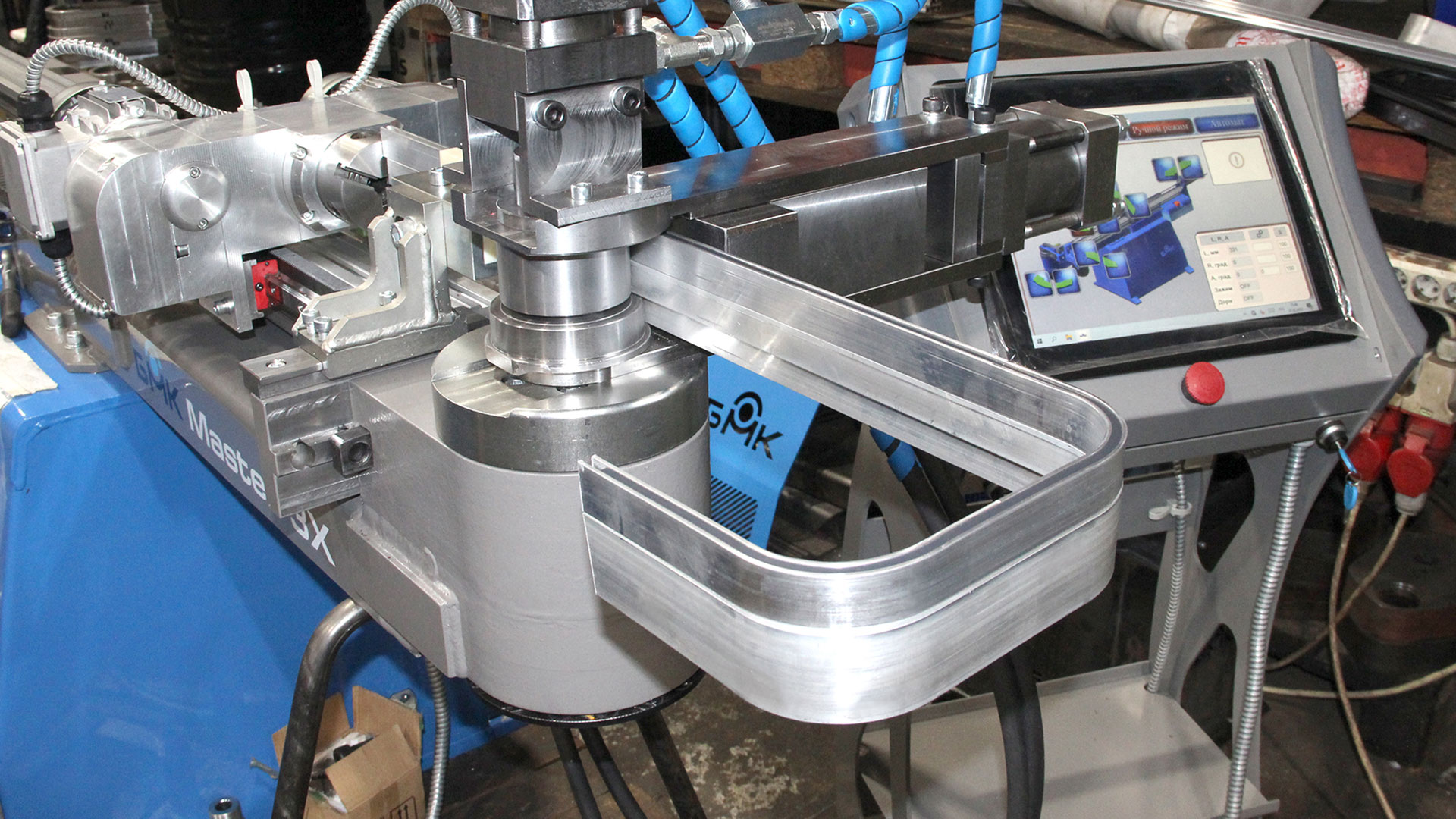

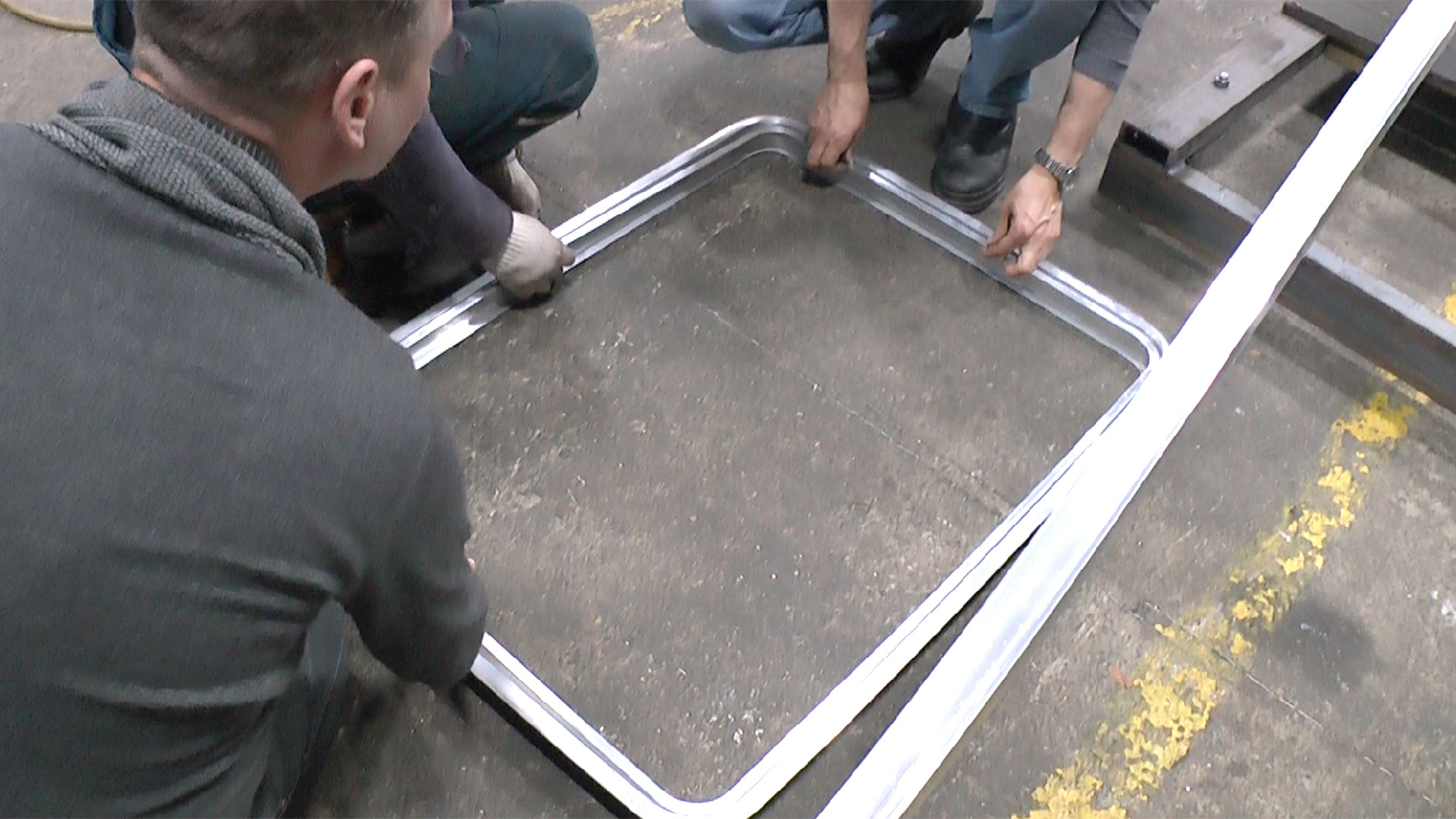

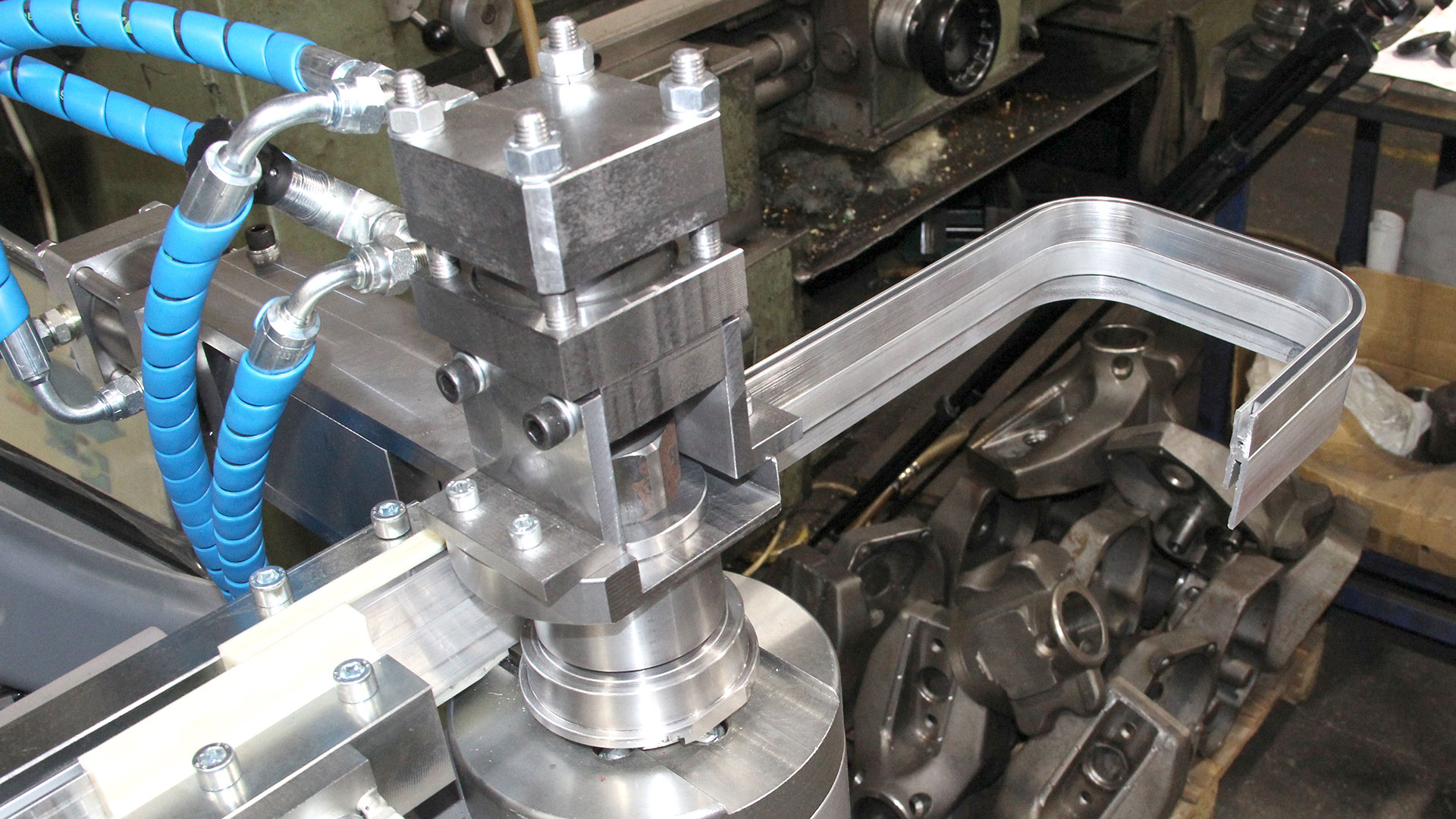

Гибка двойного алюминиевого профиля на ЧПУ трубогибе MASTER

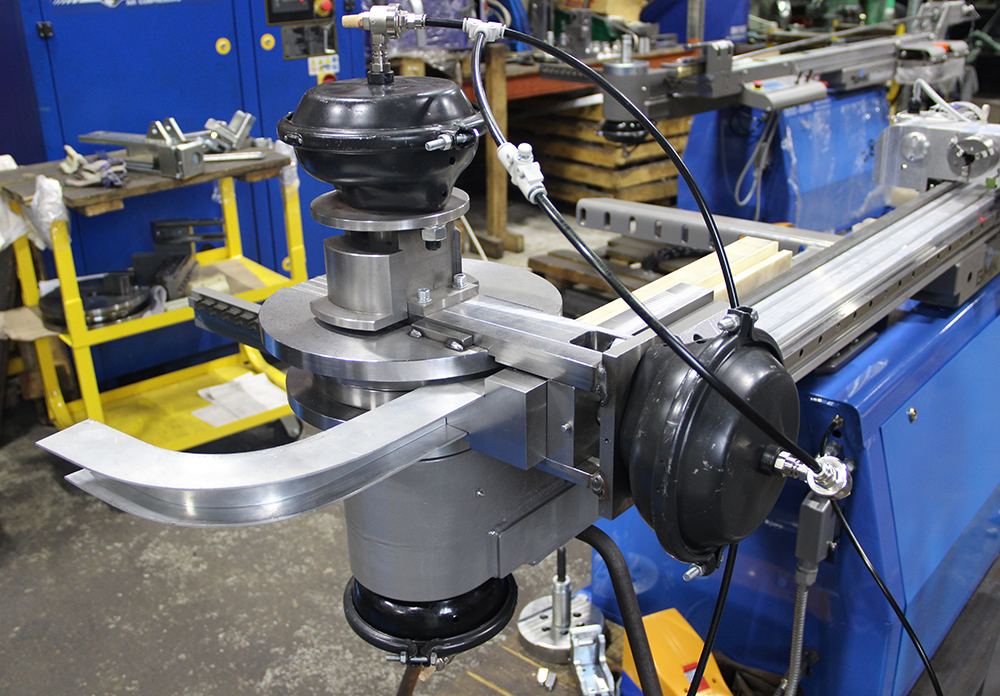

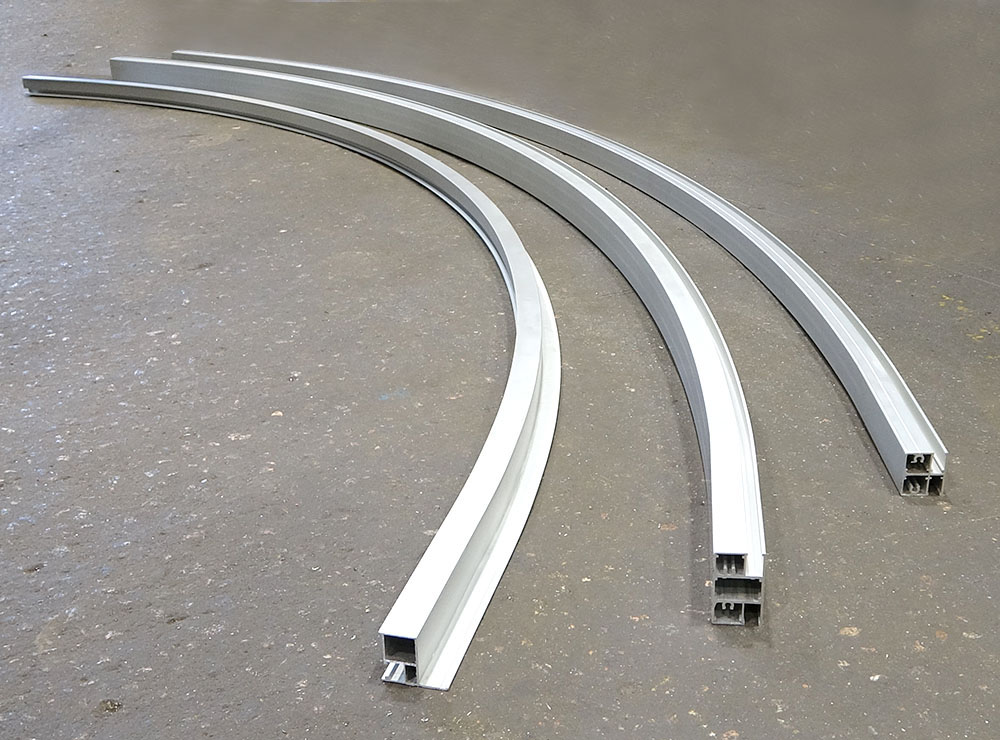

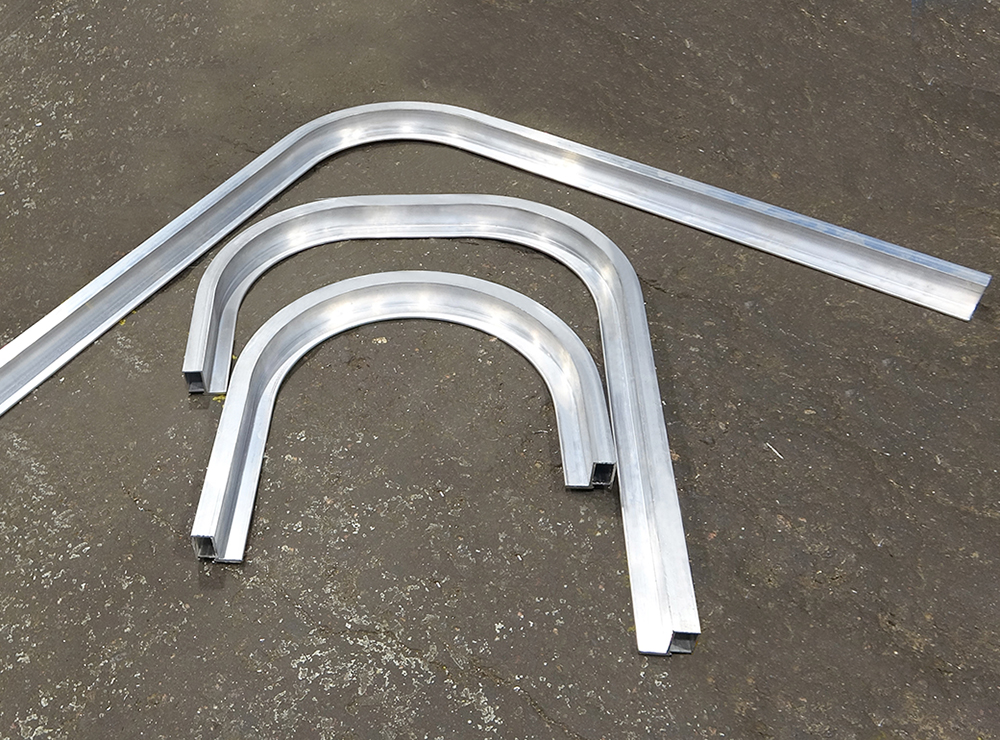

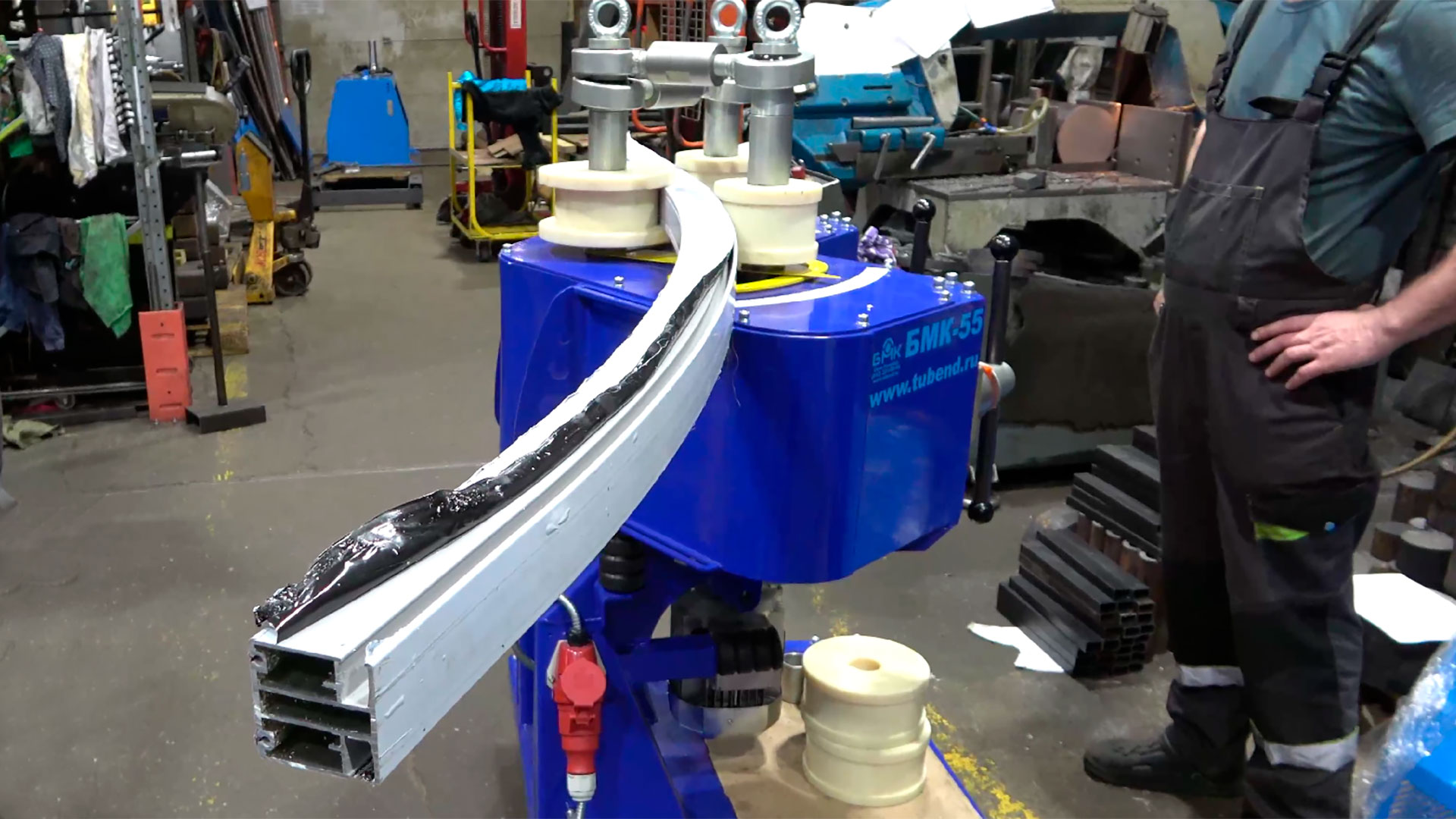

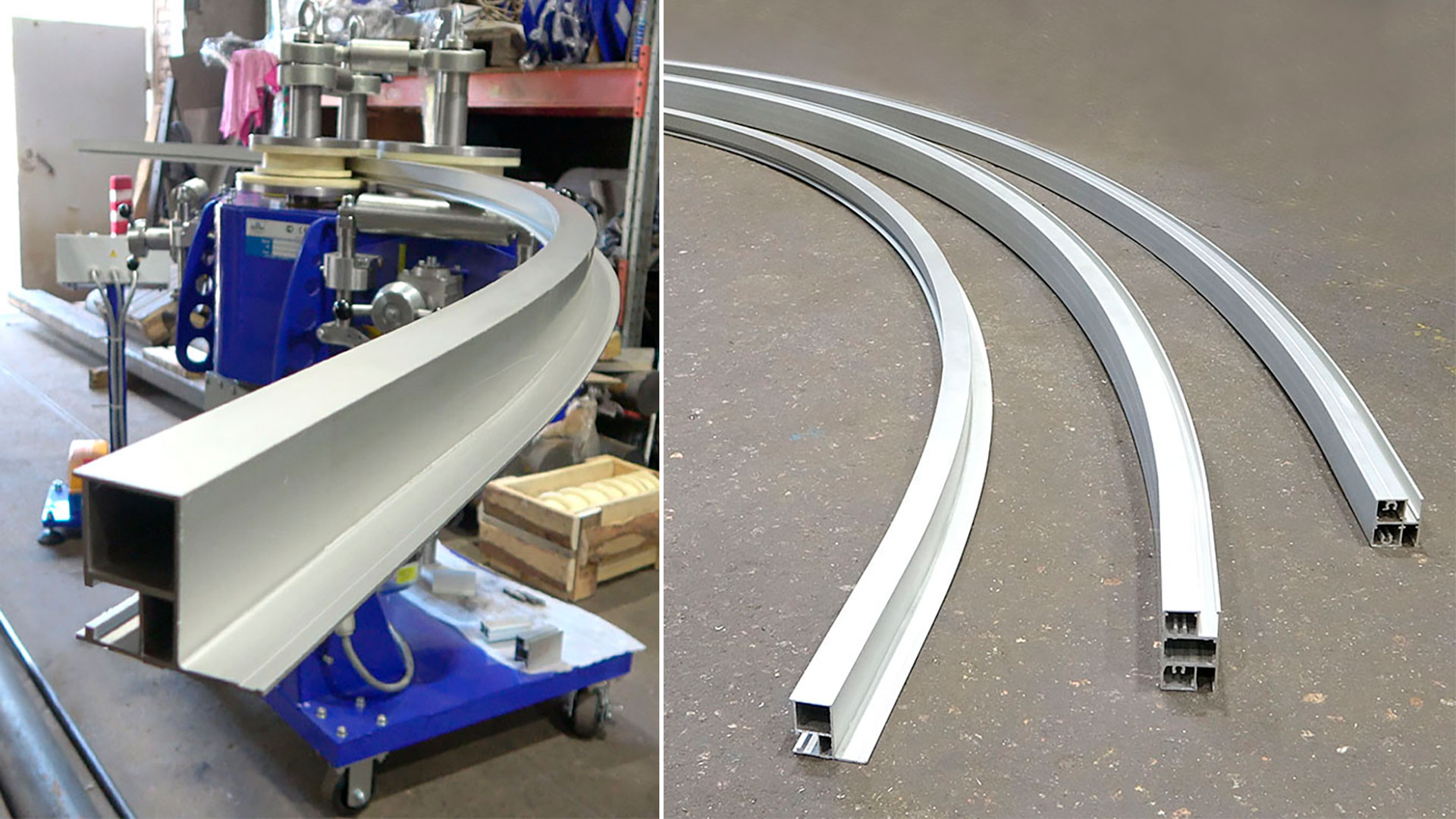

Гибка сложных алюминиевых профилей в дуги большого радиуса на 3-х роликовом профилегибе 3RE-80
