Тонкостенные трубы широко применяются в различных отраслях промышленности — от авиакосмической и автомобильной до производства мебели и медицинского оборудования. Они могут быть из различных материалов: сталь, нержавеющая сталь, алюминий, медь и медные сплавы, титан и титановые сплавы. Трубогиб для гибки тонкостенных труб имеет специальную оснастку, поскольку стенки таких труб легко деформируются, что приводит к браку. В этой статье мы разберем, как правильно определить тонкостенную трубу и какой трубогиб выбрать для качественной гибки.

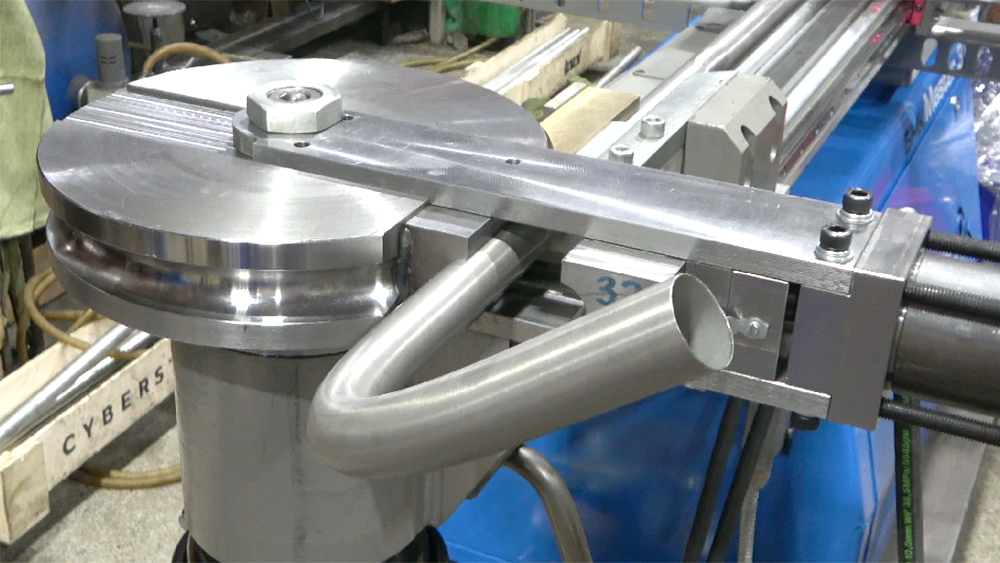

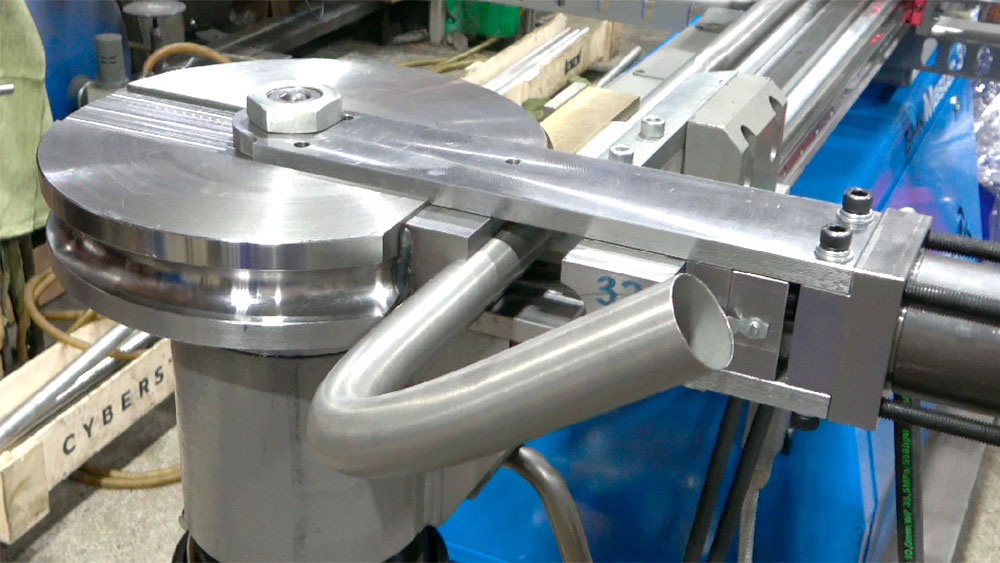

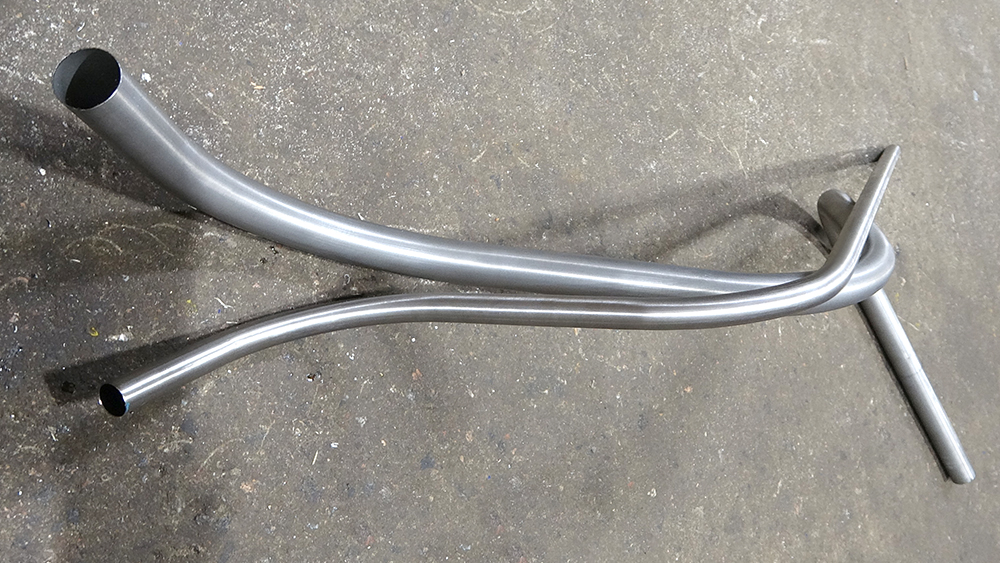

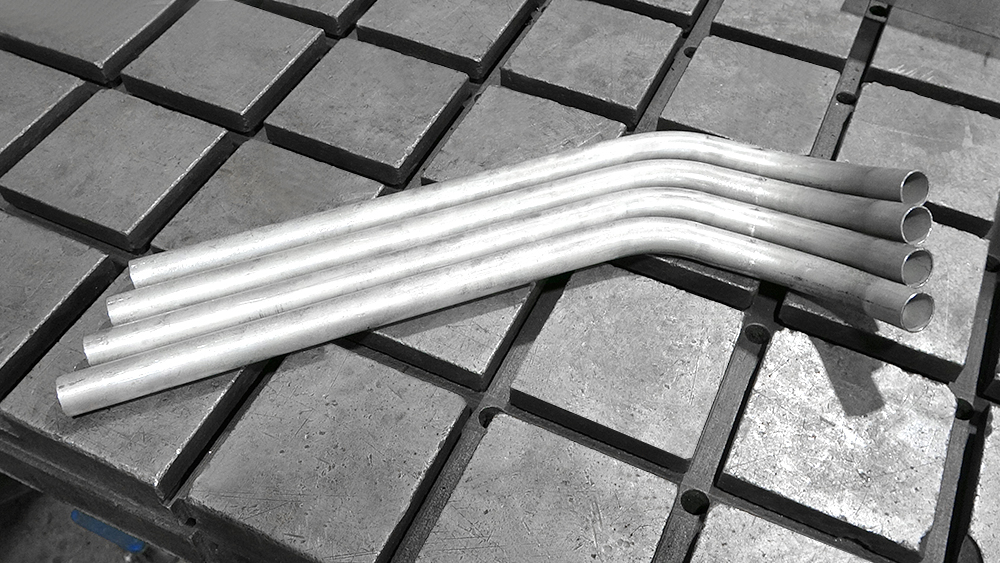

Гибка очень тонкостенных труб 22х1 мм с высоким качеством и 100% повторяемостью трубогиб автомат MASTER.3X
Как определить, является ли труба тонкостенной?
Ключевым параметром, определяющим трубу как тонкостенную, является соотношение толщины ее стенки к наружному диаметру. Для этого используется простая формула:<
A = S / D
где:
A – категория трубы (коэффициент соотношения).
S – толщина стенки трубы, мм.
D – наружный диаметр трубы, мм.
Критерием перехода трубы из категории толстостенной в тонкостенную принято считать значение 0,1.
Если A > 0,1, труба считается толстостенной.
Если A ≤ 0,1, труба относится к тонкостенным.
Этот расчет помогает понять, какие риски деформации существуют и какую технологию гибки следует применять.

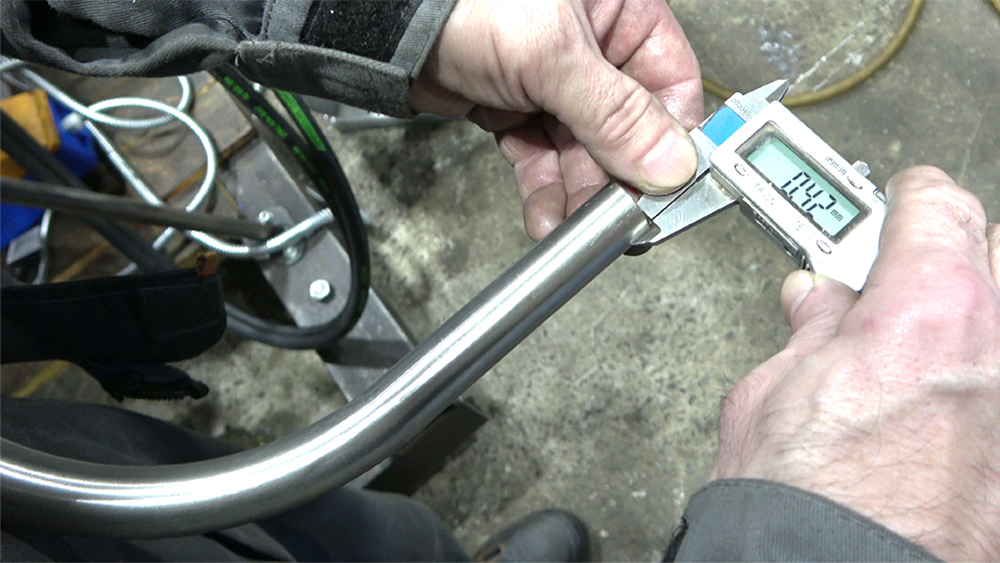

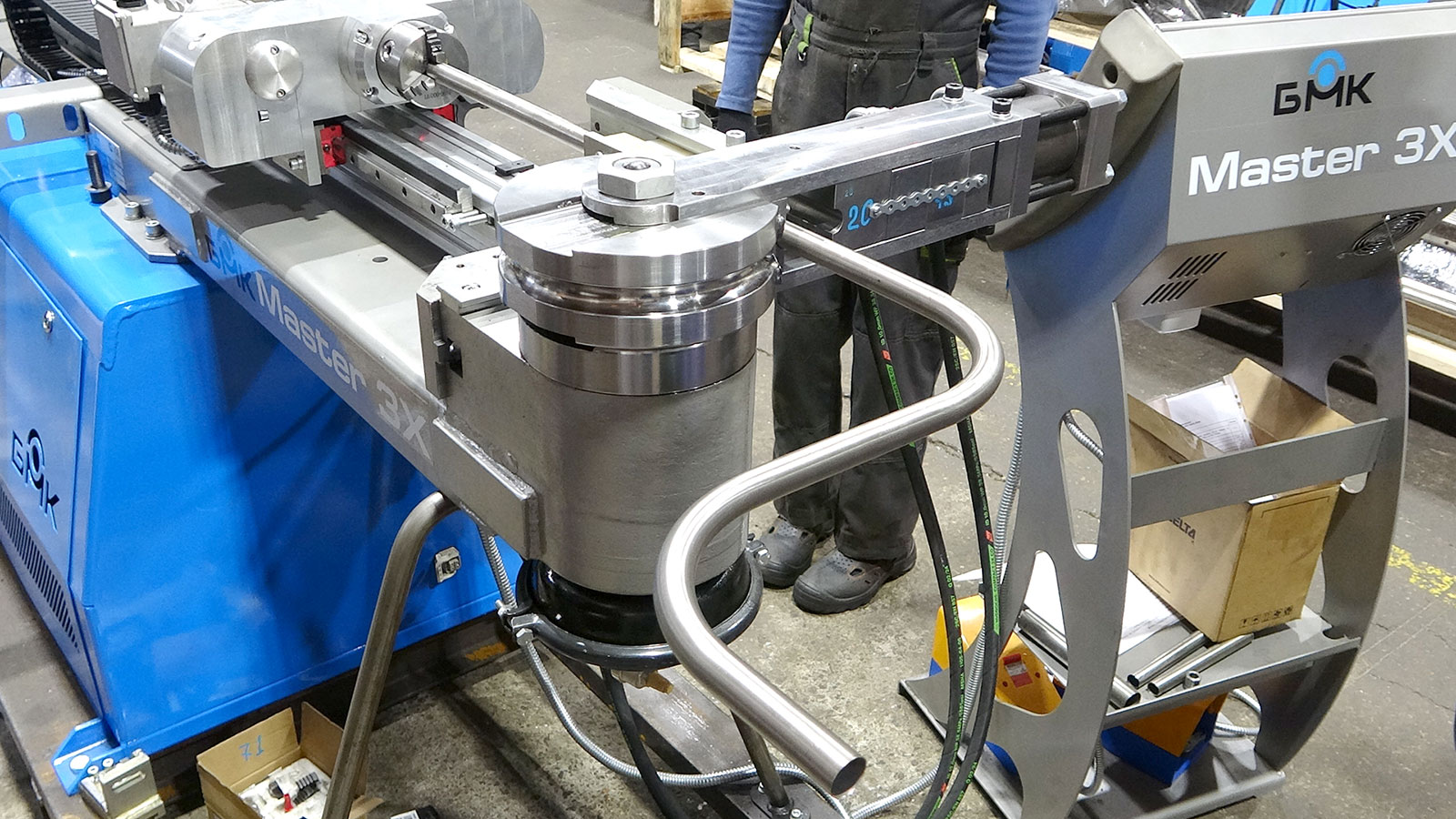

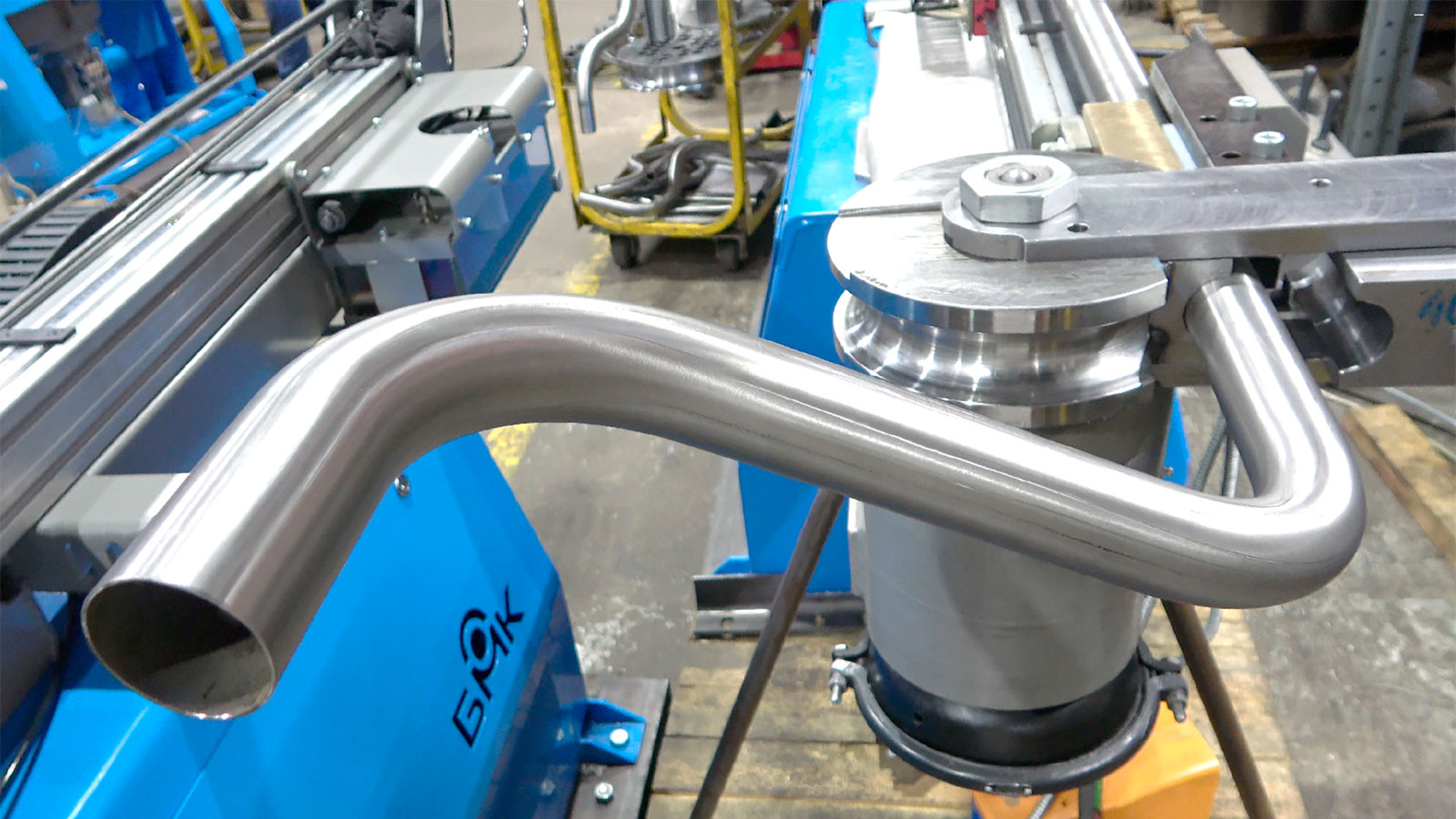

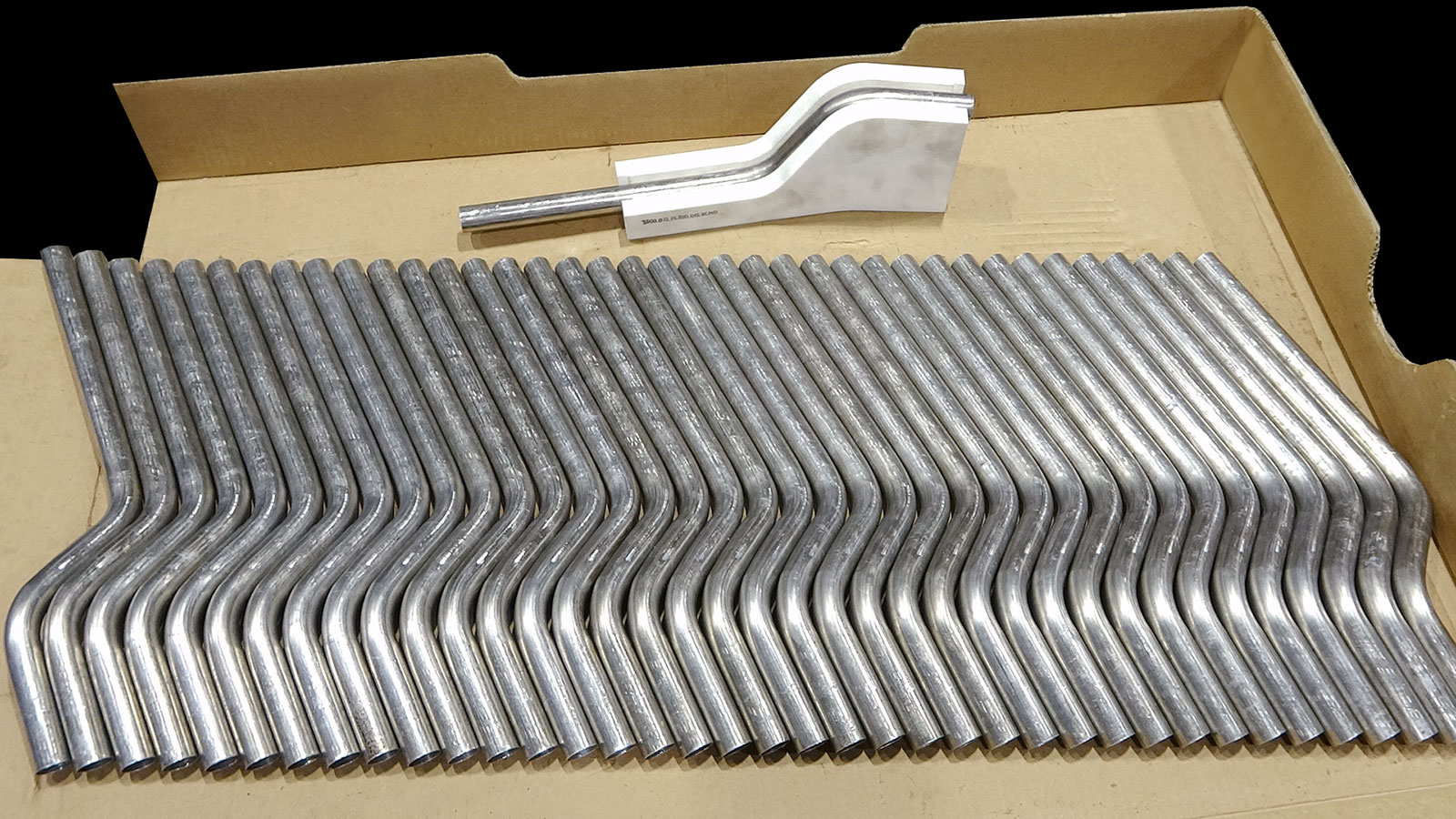

Гибка супер тонкостенных труб 20 и 32 мм со стенкой 0,42 мм на автоматическом автомате MASTER.3X
Проблемы гибки тонкостенных труб
Толстостенные трубы обладают достаточной прочностью, чтобы выдерживать изгибающие нагрузки без критических деформаций. Их можно гнуть методом обкатки (на радиусы более 4D) или наматывания без дорна (на радиусы от 3D). С тонкостенными трубами ситуация иная. При попытке согнуть их простым методом обкатки практически всегда возникают дефекты:
Гофра: образование складок на внутренней стороне гиба.
Заломы: резкие перегибы, нарушающие целостность и геометрию трубы.
Овализация: сплющивание сечения трубы в месте изгиба.
Эти дефекты не только портят внешний вид изделия, но и снижают его прочностные характеристики и пропускную способность.
Решение: дорновые трубогибы и метод наматывания
Единственный надежный способ получить качественный гиб на тонкостенной трубе — использовать дорновые трубогибы, работающие по методу наматывания.
Дорн — это специальный стержень (оправка), который вставляется внутрь трубы перед гибкой. Он выполняет роль внутреннего стержня, предотвращая сплющивание стенки и образование складок.
Существует два основных типа дорнов:
Жесткий дорн: Цельный стержень, который обеспечивает хорошую поддержку для труб с относительно большим радиусом гиба. Он прост в изготовлении, долговечен и экономичен.
Гибкий (шариковый) дорн: Состоит из нескольких шарнирно соединенных элементов (шариков), что позволяет ему проходить по криволинейной траектории гиба. Он незаменим при работе с очень тонкими стенками и малыми радиусами гиба (от 1,5D и меньше).
Выбор оснастки: гибкий дорн и складкоразглаживатель
Для достижения максимального качества гиба, особенно на очень тонкостенных трубах, гибкий дорн используется в паре со складкоразглаживателем (вайпером). Этот элемент плотно прилегает к трубе с внешней стороны в точке начала гиба и предотвращает образование гофры.
Важно понимать:
1. Гибкий дорн и складкоразглаживатель по отдельности не дают нужного эффекта. Только их совместная работа обеспечивает идеальную геометрию гиба.
2. Ресурс такой оснастки ниже, чем у жесткого дорна. Шарниры гибкого дорна и рабочая кромка складкоразглаживателя быстрее изнашиваются.
3. Стоимость гибкого дорна и складкоразглаживателя выше стоимости стандартной оснастки.
Практический совет: Если технические требования к изделию позволяют, целесообразно немного увеличить радиус гиба, чтобы использовать жесткий дорн. Это позволит избежать применения сложной оснастки, снизив производственные затраты. А для высокого качества гибов тонкостенных труб на малые радиуса использовать гибкий дорн и складкоразглаживатель.
Современные дорновые трубогибы оснащаются системой автоматического выдвижения и убирания дорна, что позволяет эффективно работать как с жесткими, так и с гибкими дорнами.

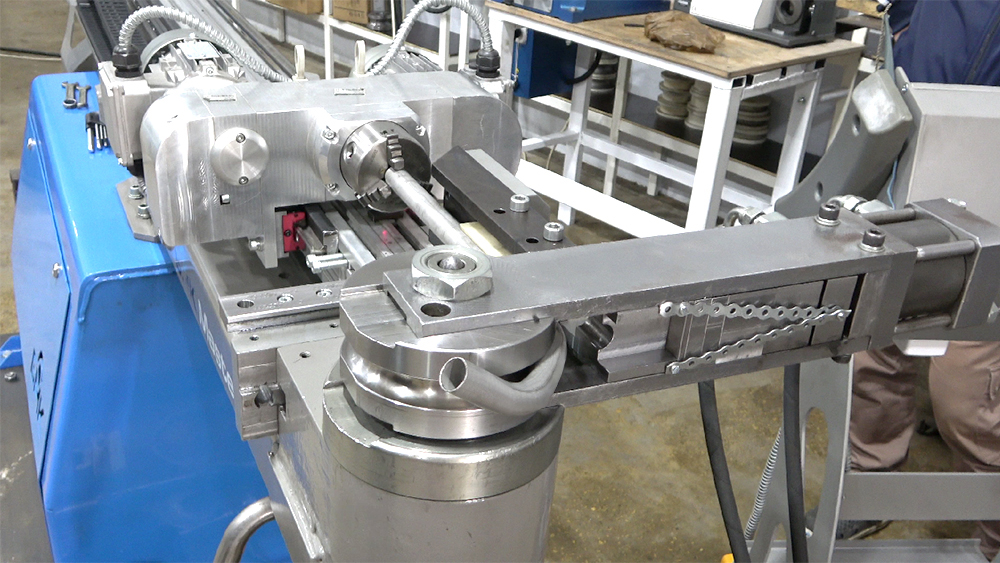

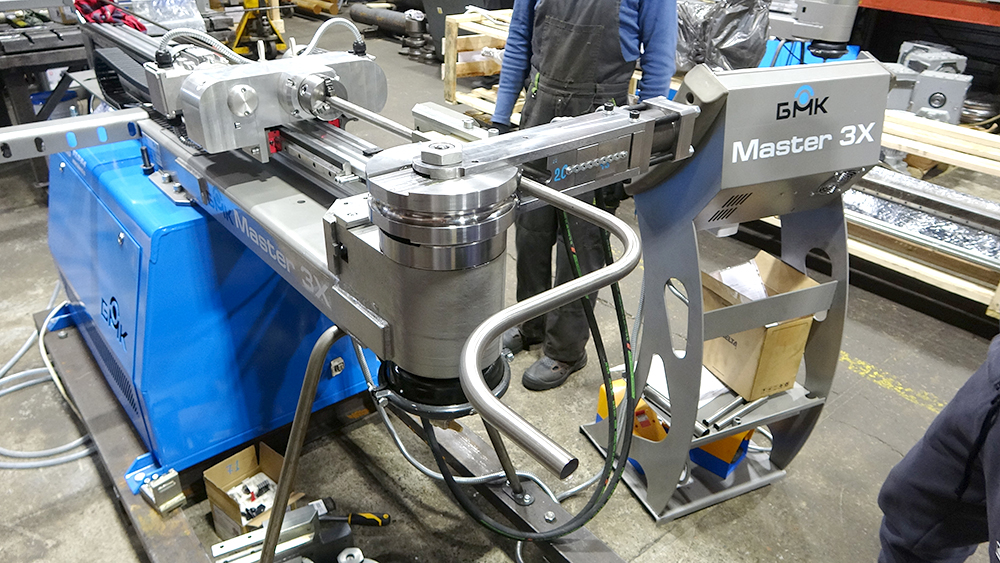

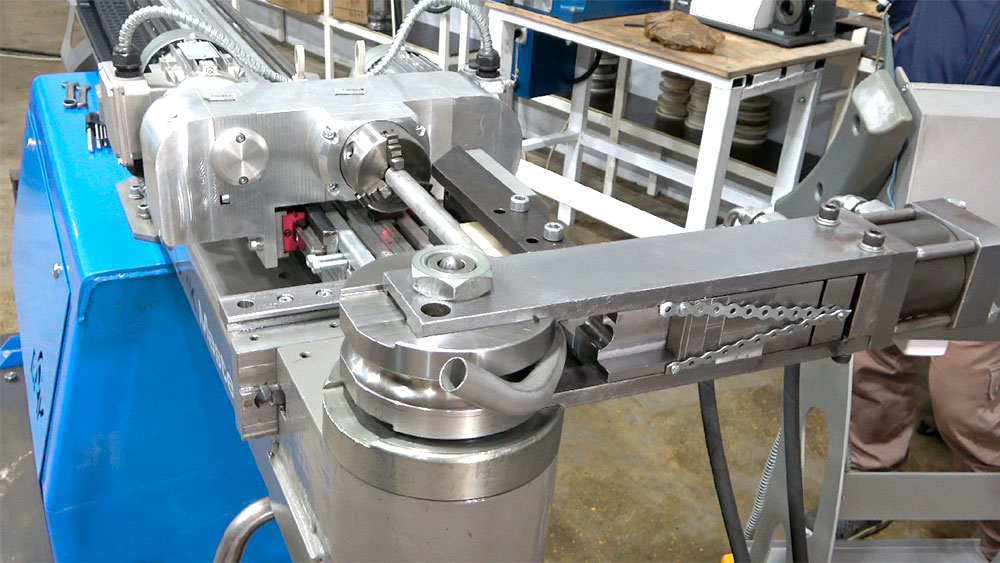

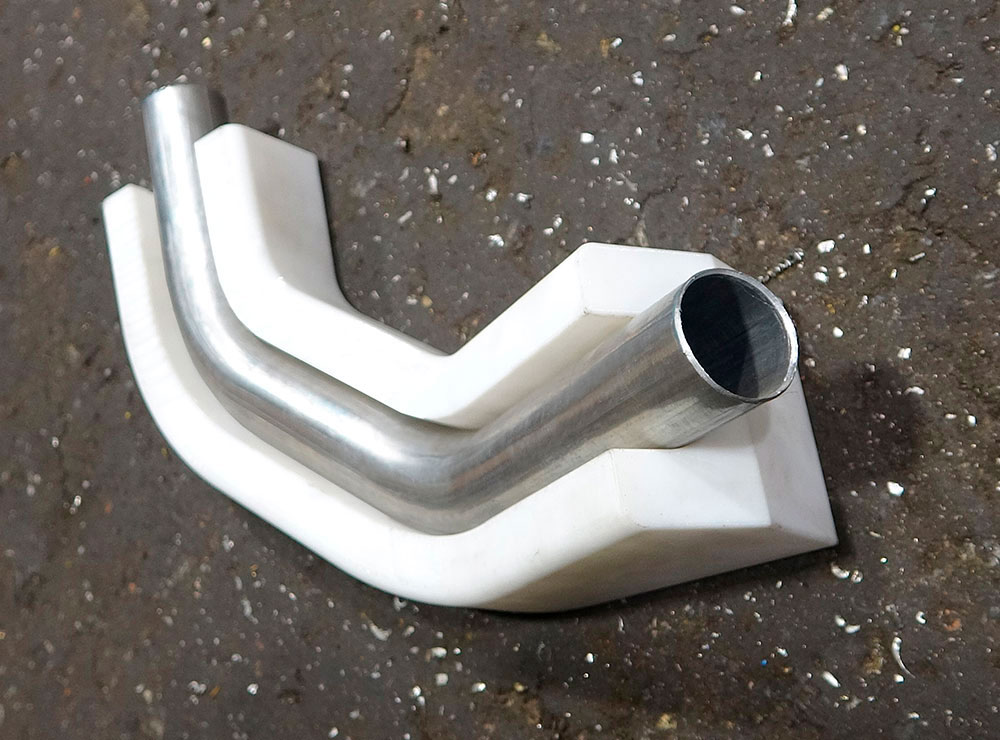

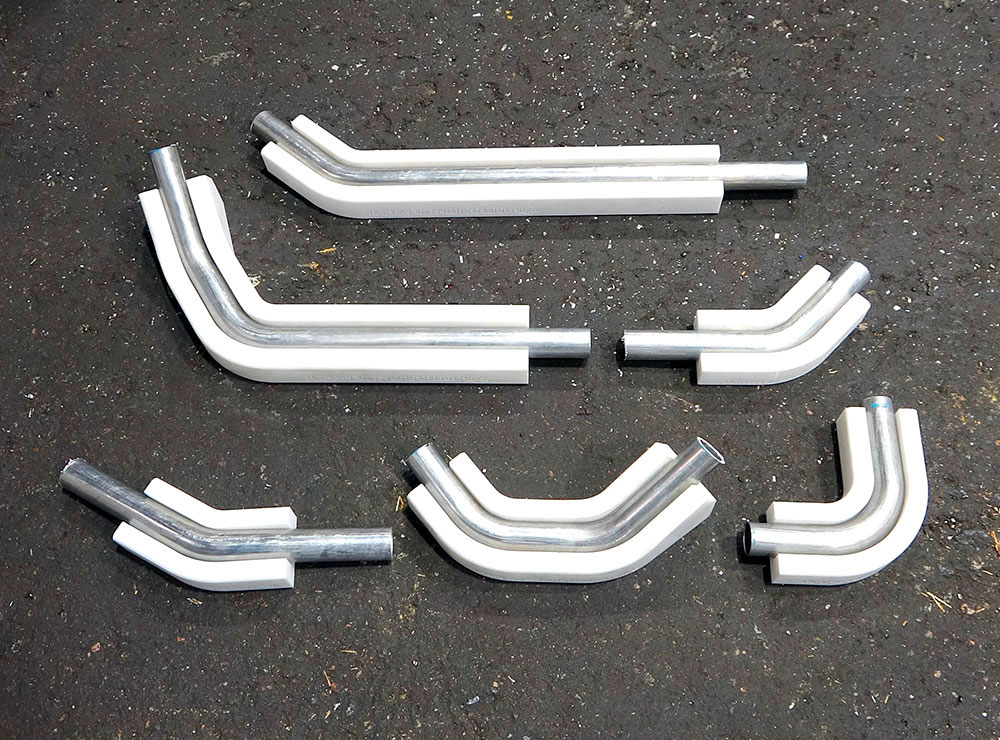

Полуатоматический трубогиб MASTER для гибки тонкостенных труб
Экономическая целесообразность применения тонкостенных труб
Несмотря на сложности в обработке, использование тонкостенных труб экономически оправдано во многих сферах.
Снижение массы: Масса погонного метра тонкостенной трубы значительно меньше, чем у толстостенной с тем же диаметром, при незначительной разнице в жесткости. Это критически важно для авиационной и ракетной техники, где каждый грамм на счету.
Экономия на материалах: Поскольку трубы закупаются по весу (за тонну), переход на тонкостенные аналоги позволяет существенно сократить расходы на сырье. Этот фактор, например, важен в мебельной промышленности, где снижение себестоимости продукции является ключевой задачей.
Гибка токостенных труб на топливного бака самолета
Таким образом, стремление производителей использовать тонкостенные трубы повышает требования к качеству гибки, что напрямую влияет на конструкцию и стоимость трубогибочного оборудования. Инвестиции в качественный дорновый трубогиб окупаются за счет экономии на материалах и получения высококачественных изделий, соответствующих самым строгим стандартам.
