Металлический уголок – один из самых востребованных видов сортового проката, применяемый в строительстве, машиностроении, производстве мебели и создании различных металлоконструкций. Уголки, изготавливаются по ГОСТ 8509-93, ГОСТ 13737-90, ГОСТ 8510-86 и могут изгибаться как полкой наружу, так и полкой во внутрь.
Для гибки уголка используются два основных типа гибочных станков: трубогибы, работающие методом наматывания, и вальцовочные станки (профилегибы).

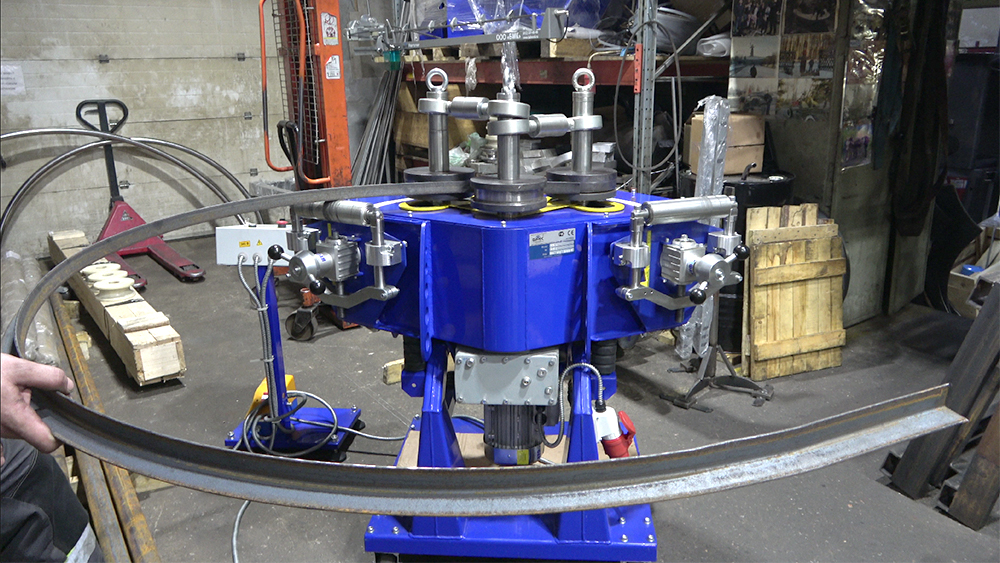

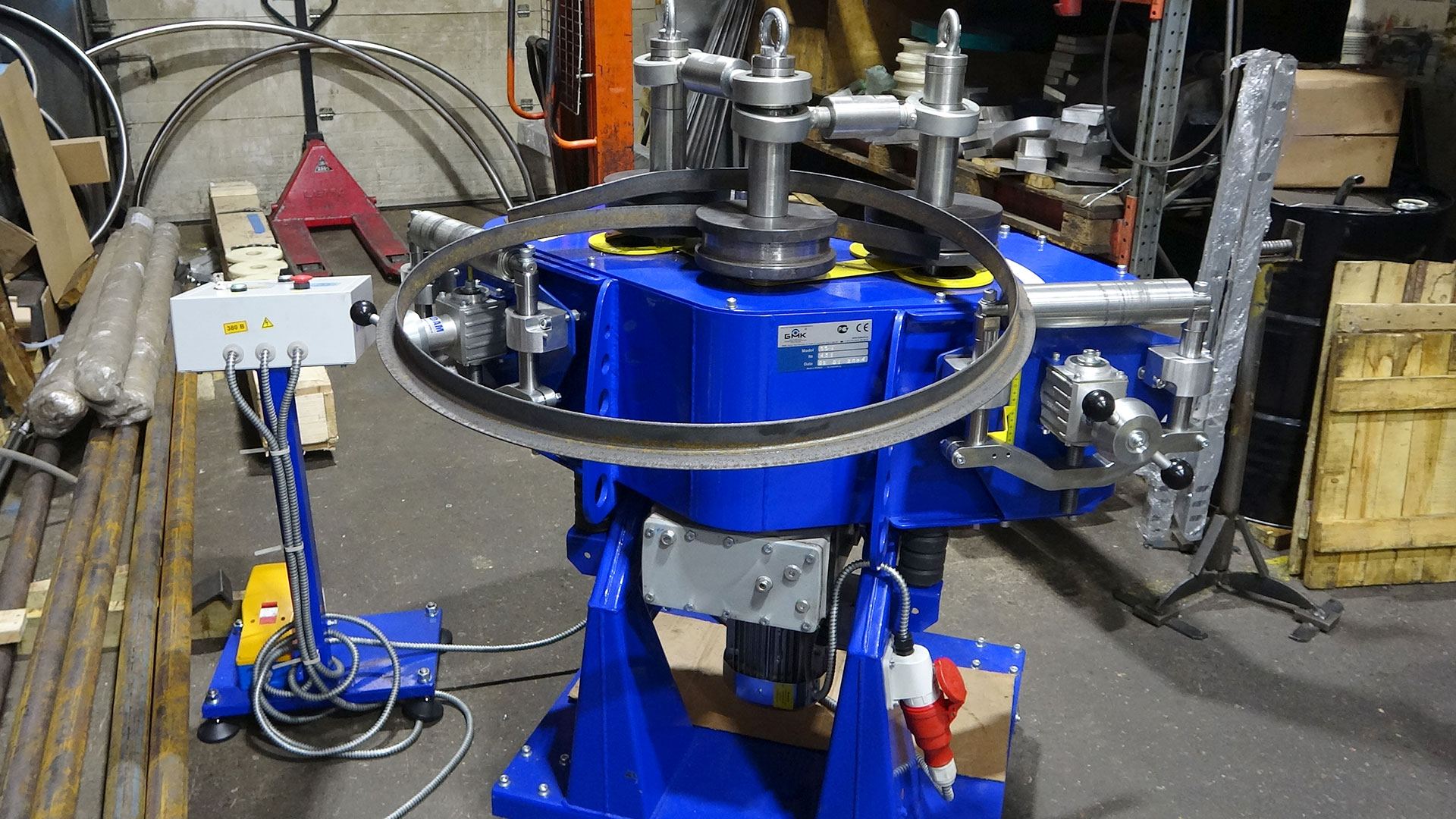

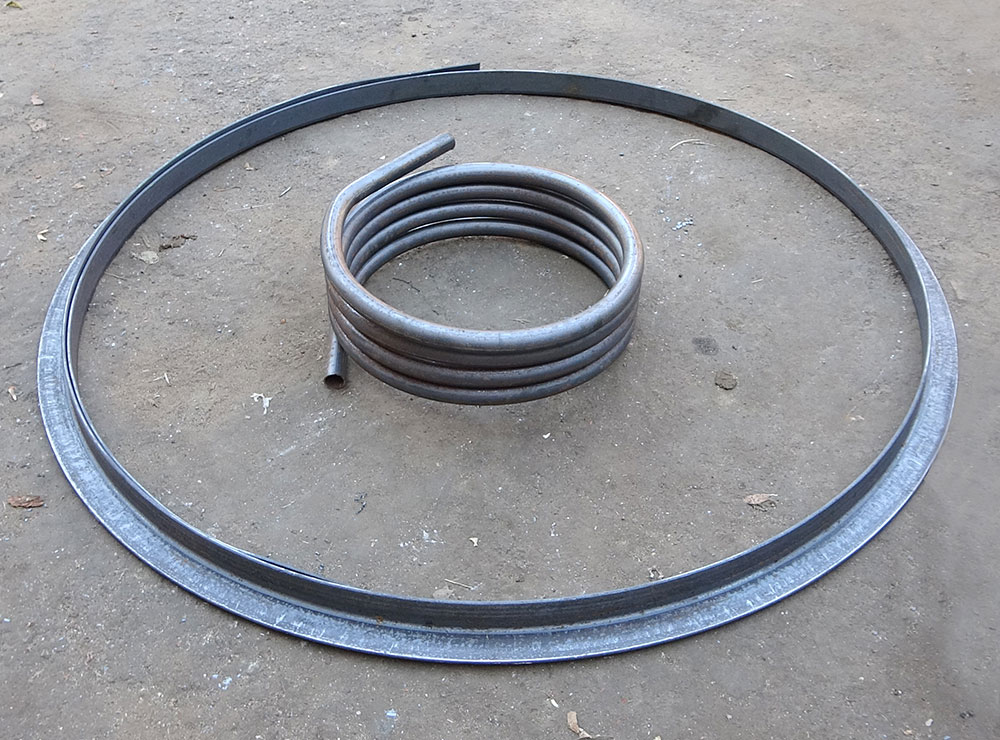

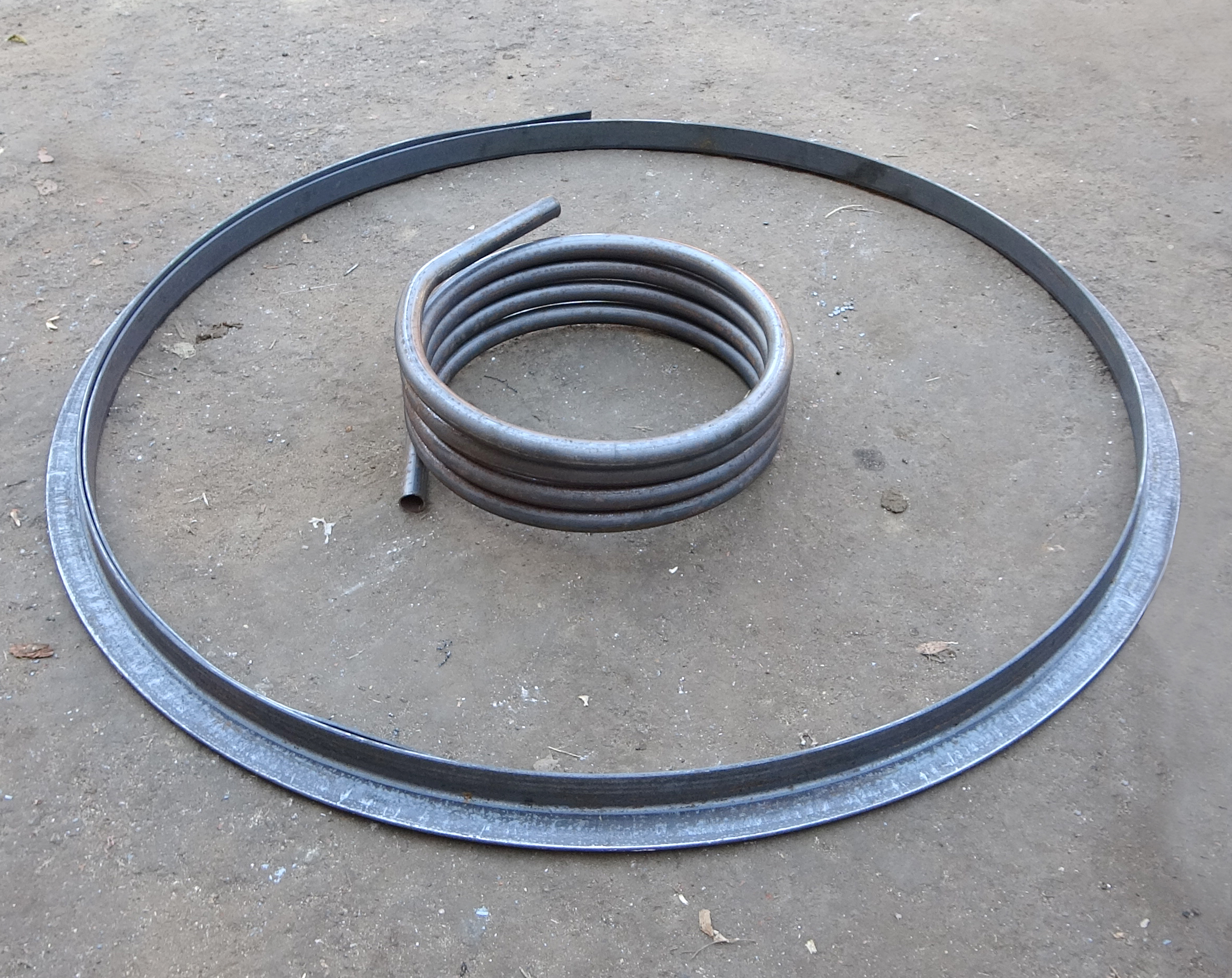

Гибка уголка 50 мм в кольцо на профилегибе 3RE-80
1. Гибка уголка наматывания: малые радиусы и точные углы
Когда требуется получить изделие с малым радиусом гиба и точным углом (например, элемент рамы или кронштейн), применяются трубогибы, работающие способом наматывания. Гибка уголка на таких трубогибах осуществляется в бездорновом режиме.
2. Гибка уголка вальцовкой: дуги, кольца и спирали

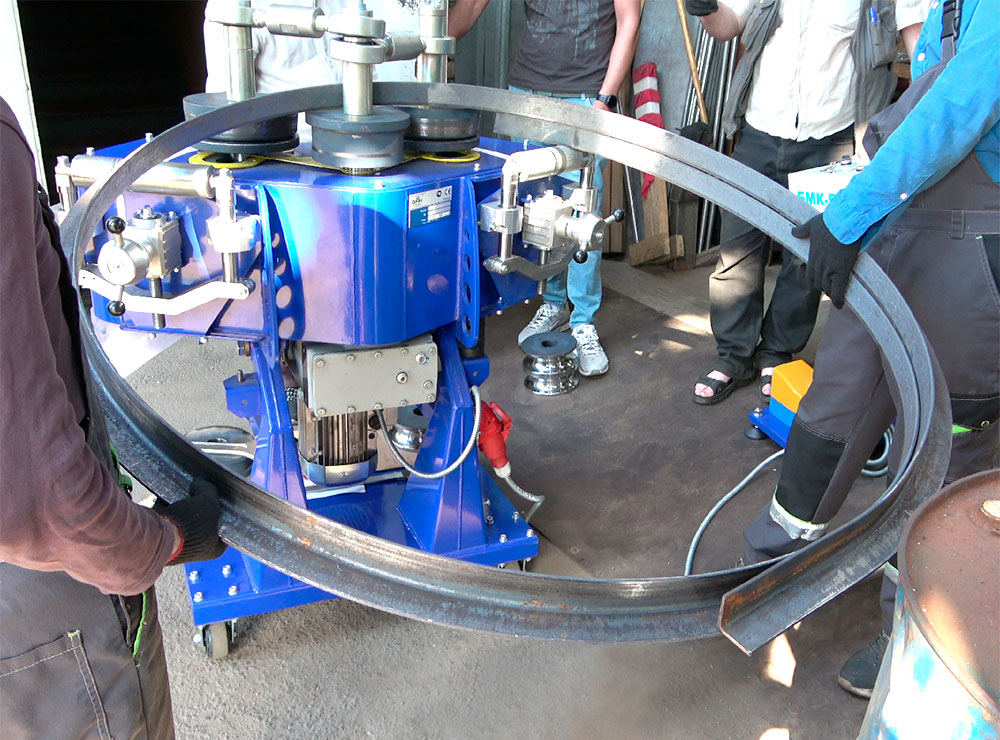

Для изготовления изделий с большим радиусом гиба, таких как арки, дуги, кольца или элементы спиральных лестниц, используются трех-валковые трубогибы, также известные как профилегибы. Процесс заключается в прокатывании заготовки между вращающимися роликами, положение которых регулируется для достижения нужного радиуса.

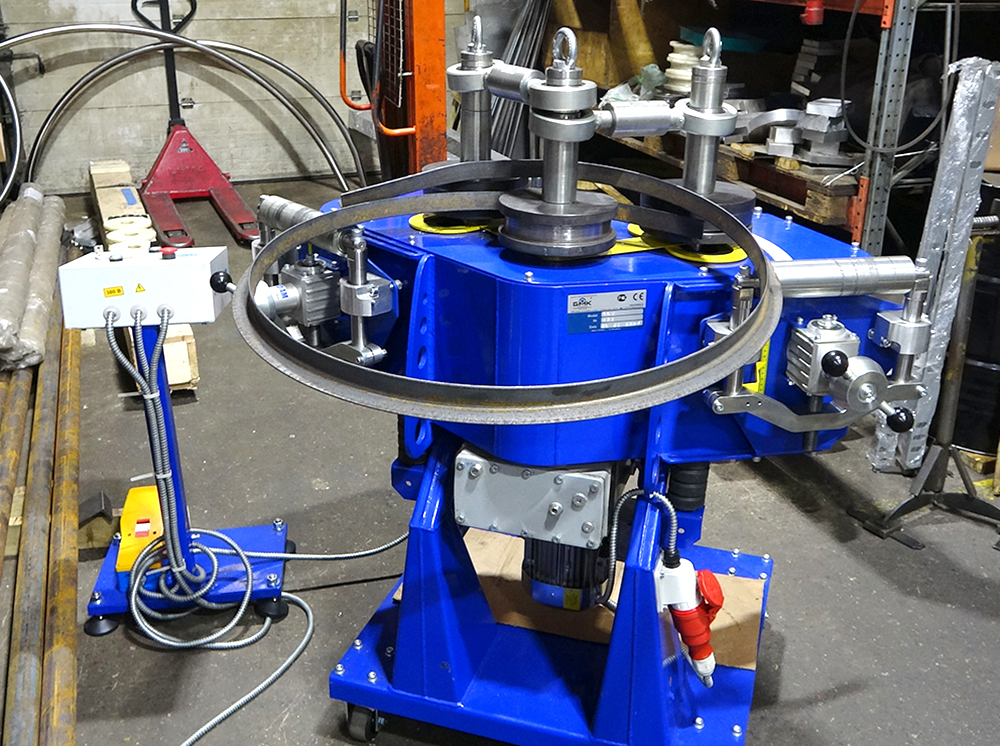

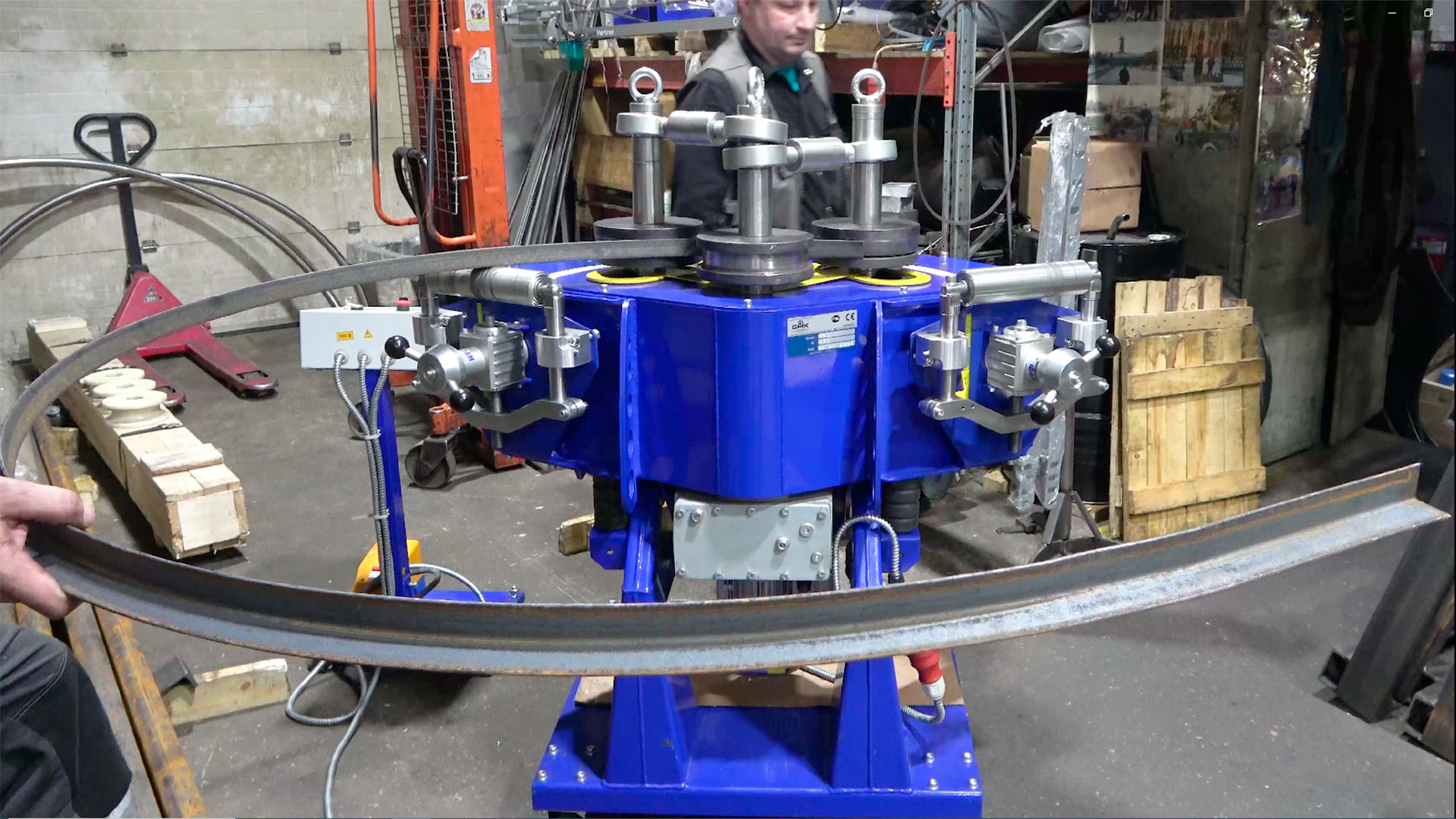

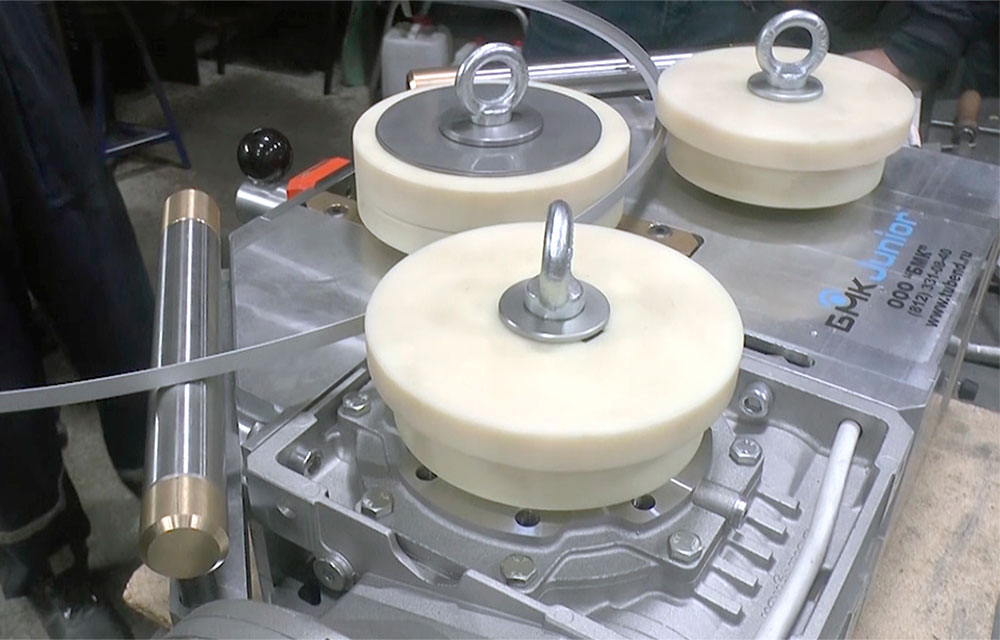

Гибка уголка 32х32х3мм в дугу и в кольцо на 3-х роликовом трубогибе 3RE-80

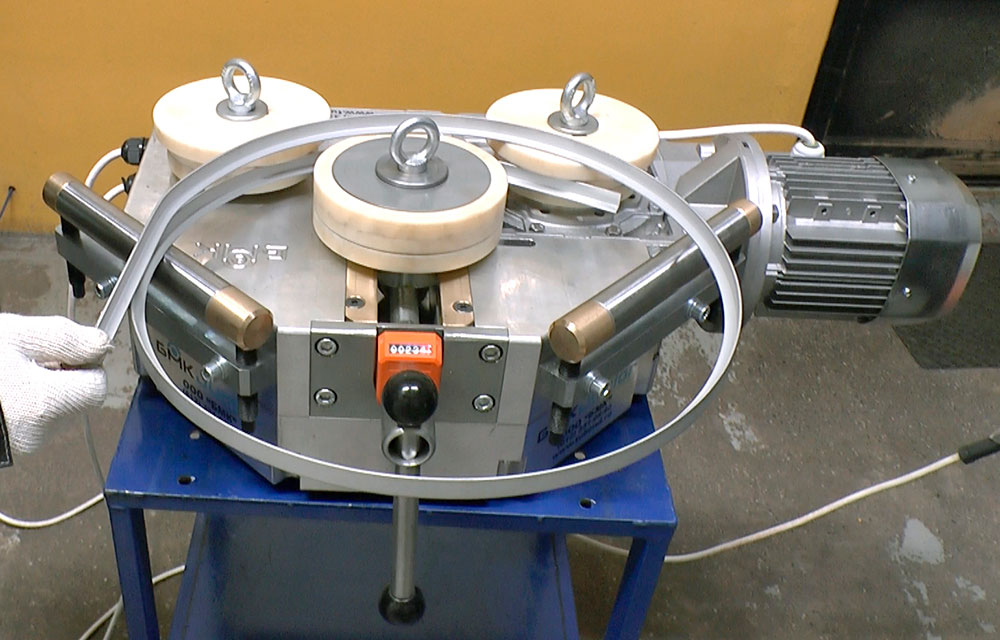

Трубогиб для алюминиевого уголка 10х10 мм 3RE-30 JUNIOR
Особенность гибки уголка на профилегибах: борьба с «саблей»

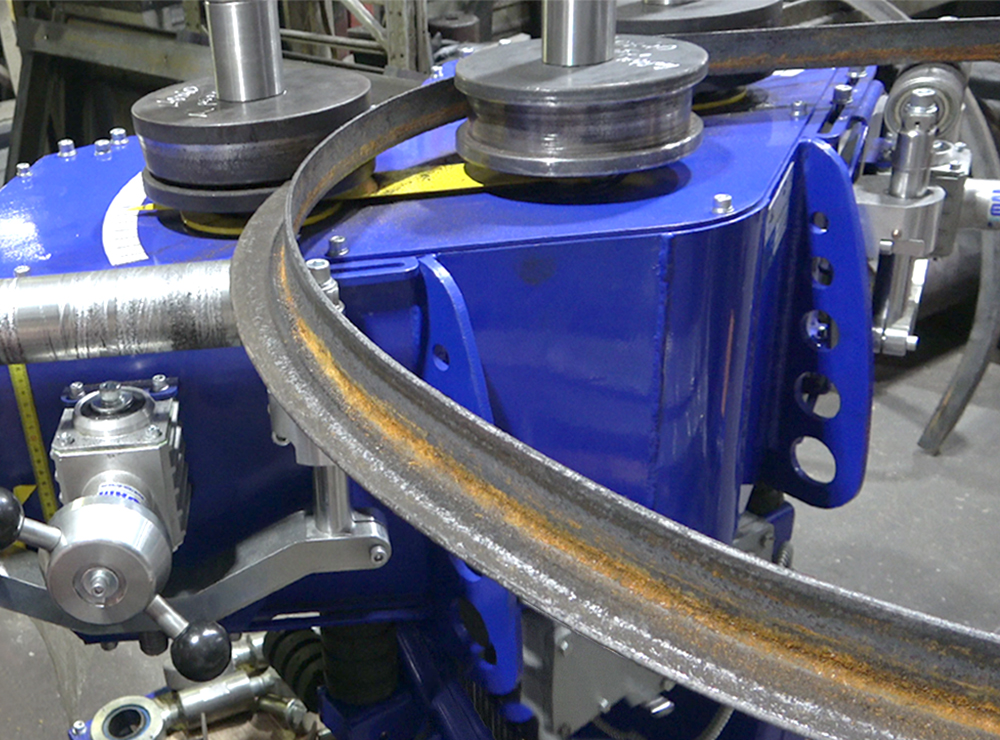

При вальцовке уголка возникает специфическая проблема: из-за асимметрии профиля относительно плоскости гиба заготовка стремится деформироваться не только в нужной плоскости, но и в перпендикулярной ей. Этот эффект называется «саблей» или винтовым искажением, когда дуга получается не плоской, а изогнутой в виде спирали.

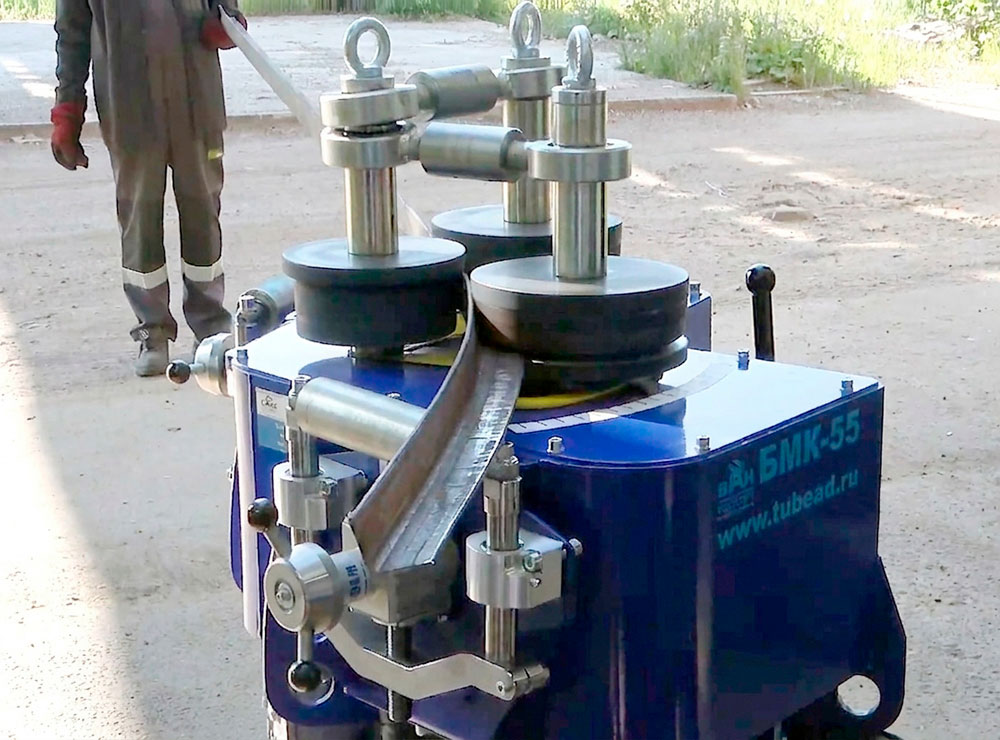

Для предотвращения этого дефекта профилегибы БМК для работы с уголком оснащаются двумя механизмами подъема шага винта спирали. Эти устройства представляют собой боковые корректирующие ролики, которые принудительно удерживают уголок в нужной плоскости. Наличие этих механизмов является обязательным условием для получения качественных и геометрически правильных дуг и колец из уголкового проката.
