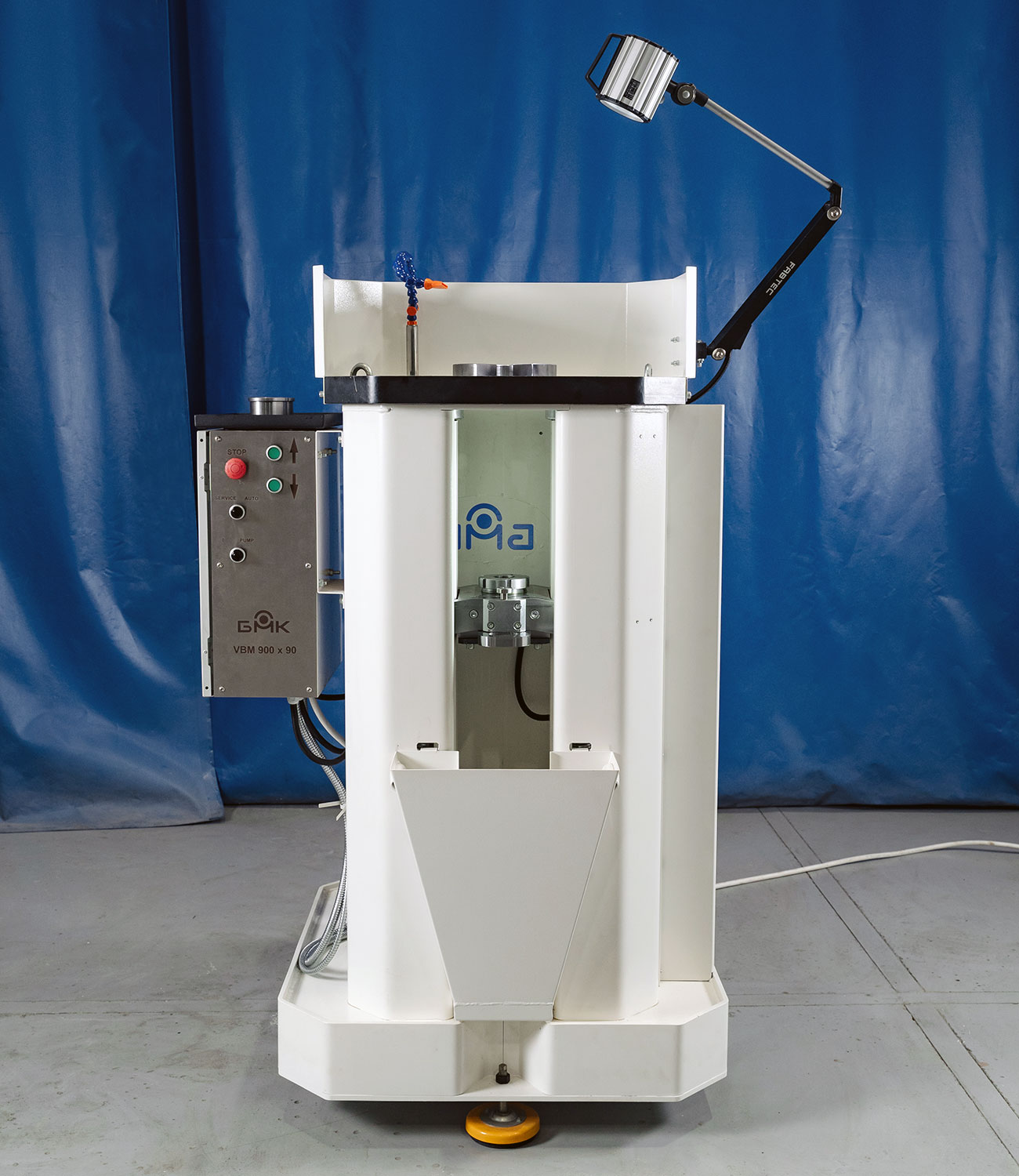

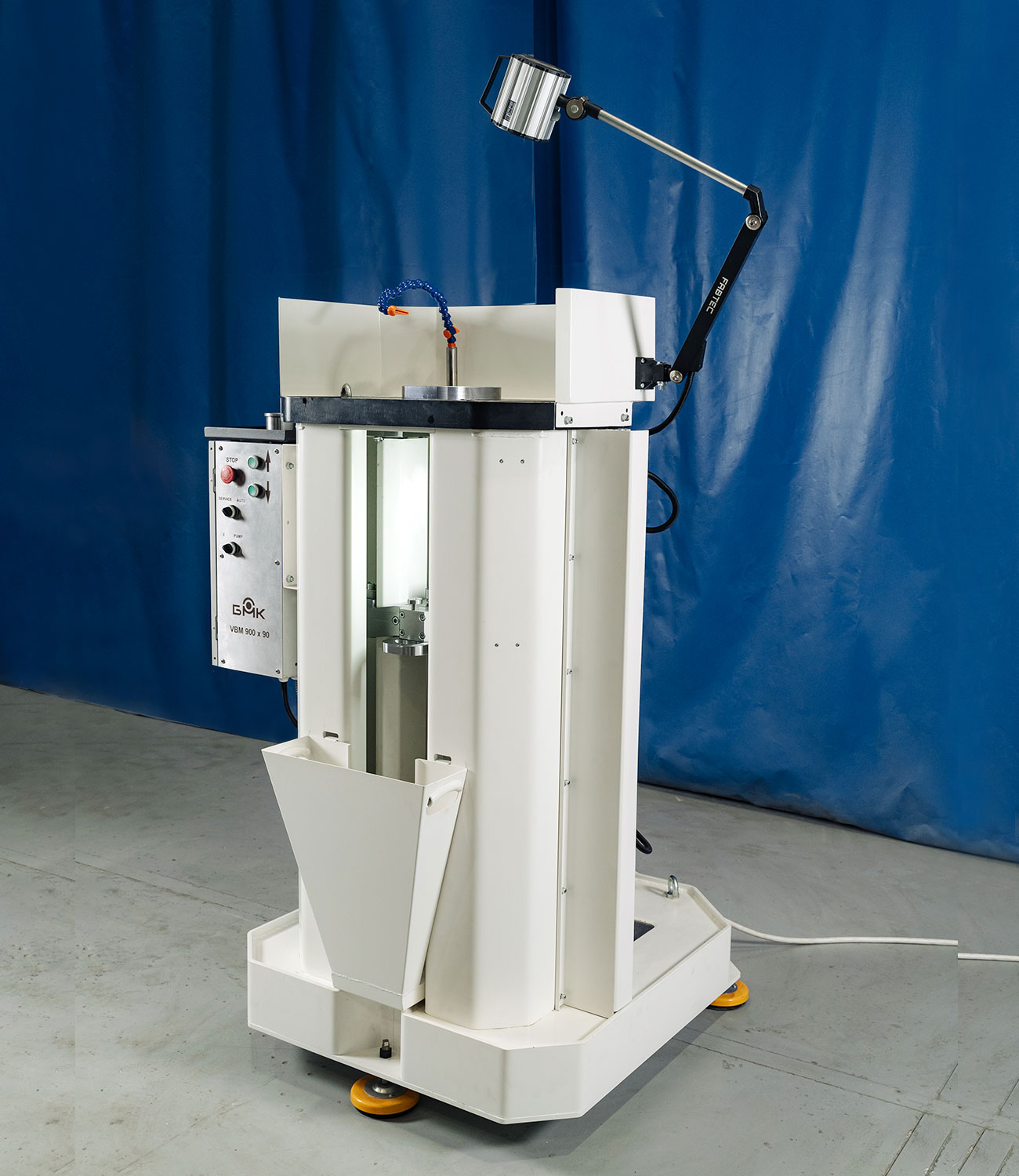

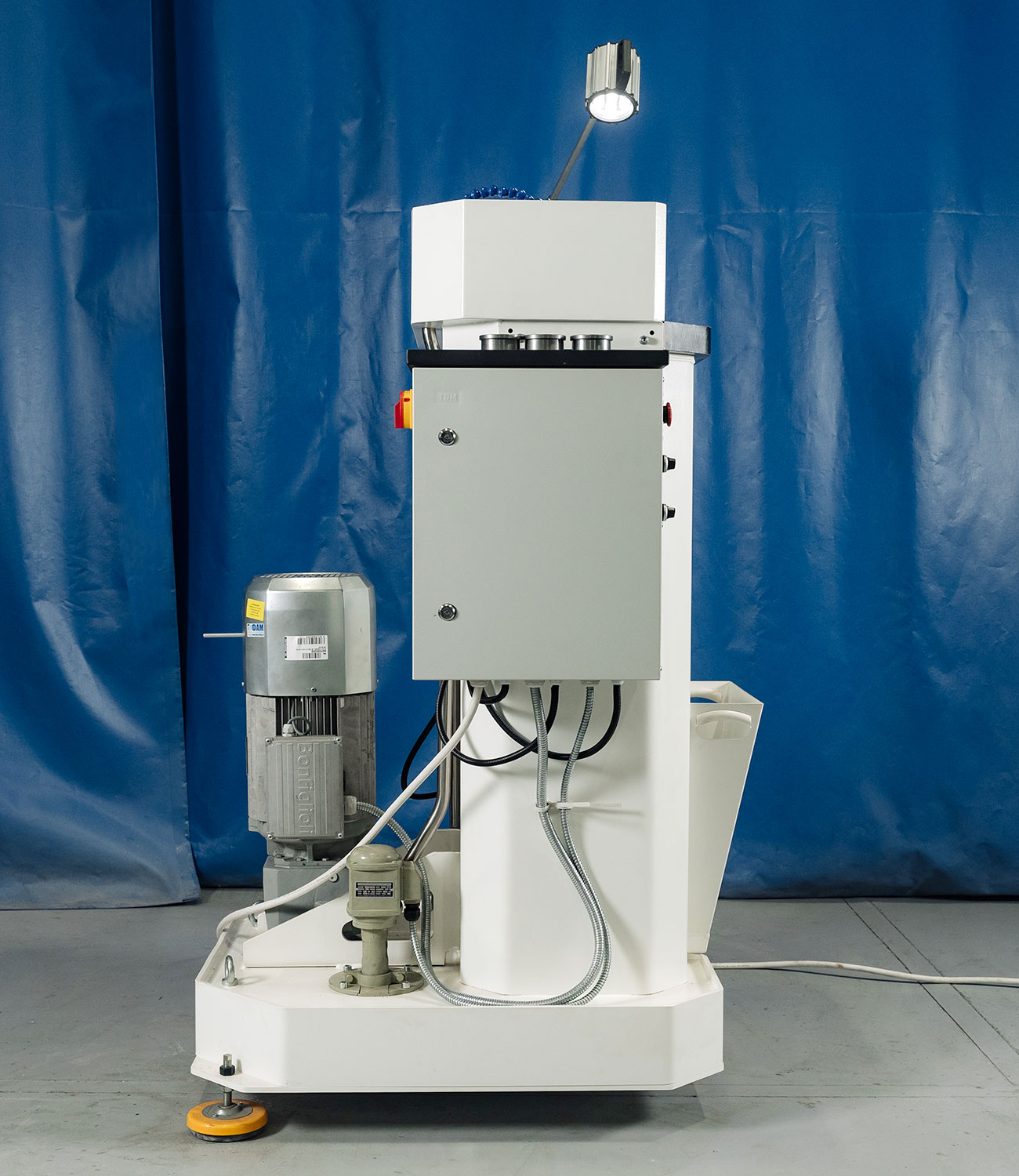

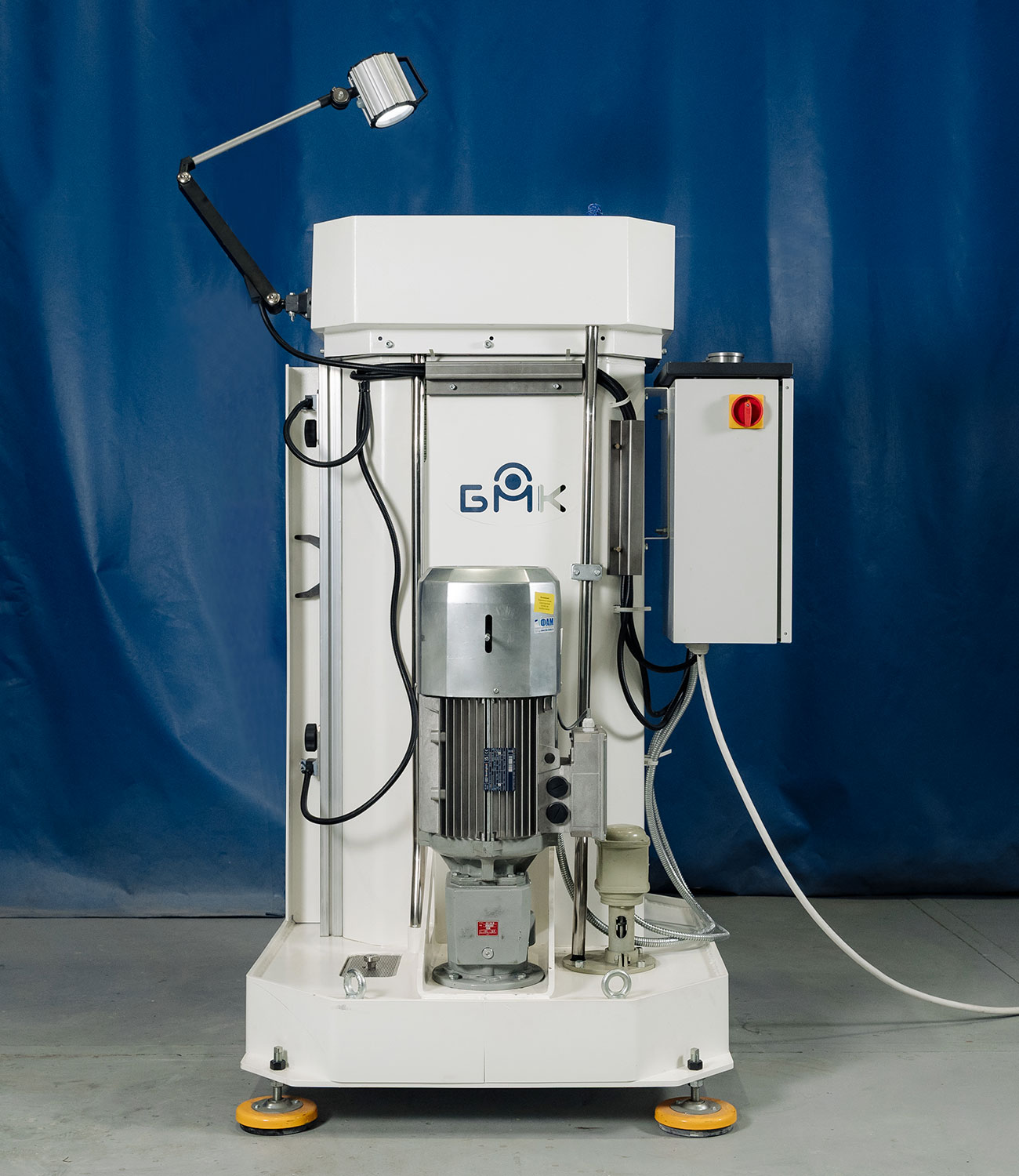

Вертикально протяжной станок VBM 900х90

Вертикальное исполнение и компактный размер

● Обеспечивает удобную загрузку и выгрузку деталей

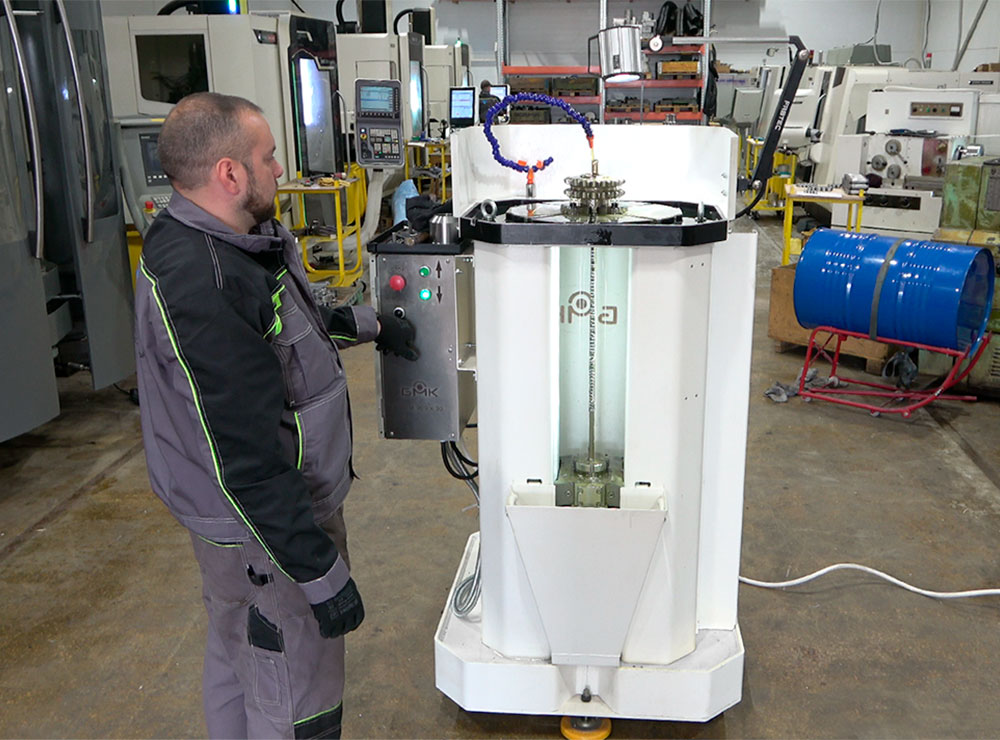

● Все операции на уровне глаз оператора — не требуются лестницы или платформы, процесс протягивания полностью контролируется визуально

● Экономит рабочее пространства в цеху

● Может быть встроен в производственную линию с обрабатывающими центрами и другими станками

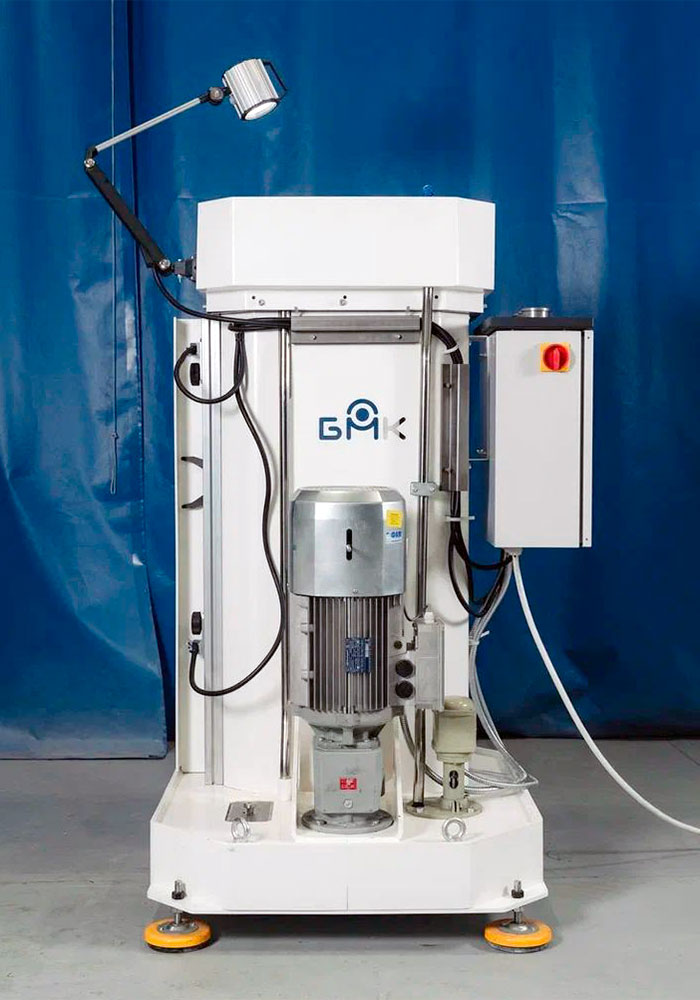

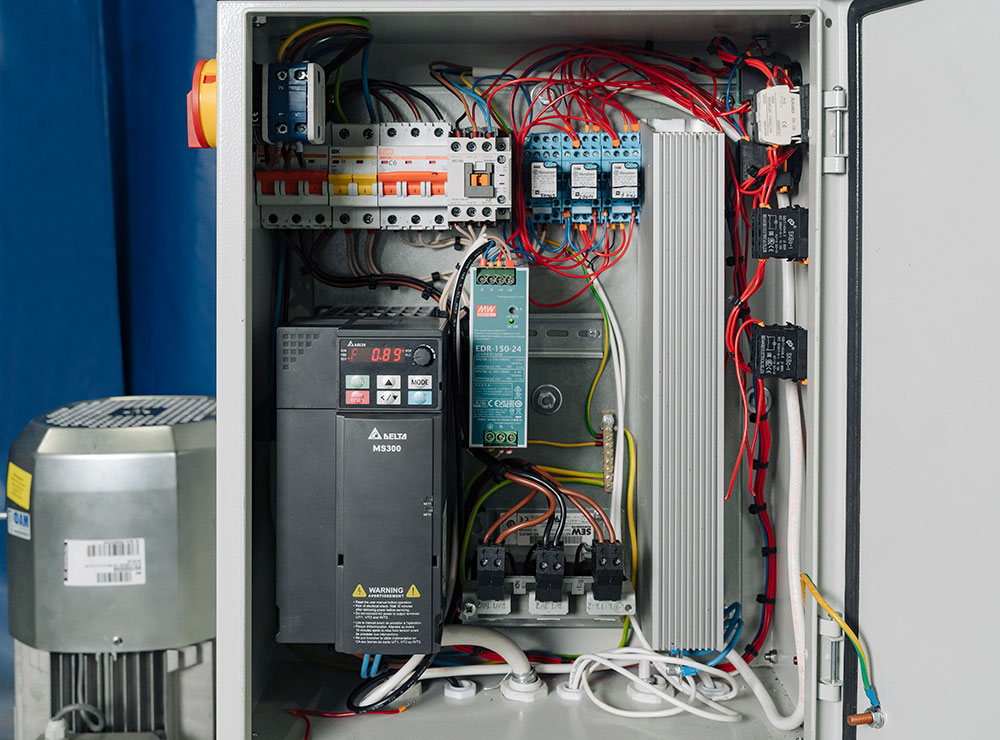

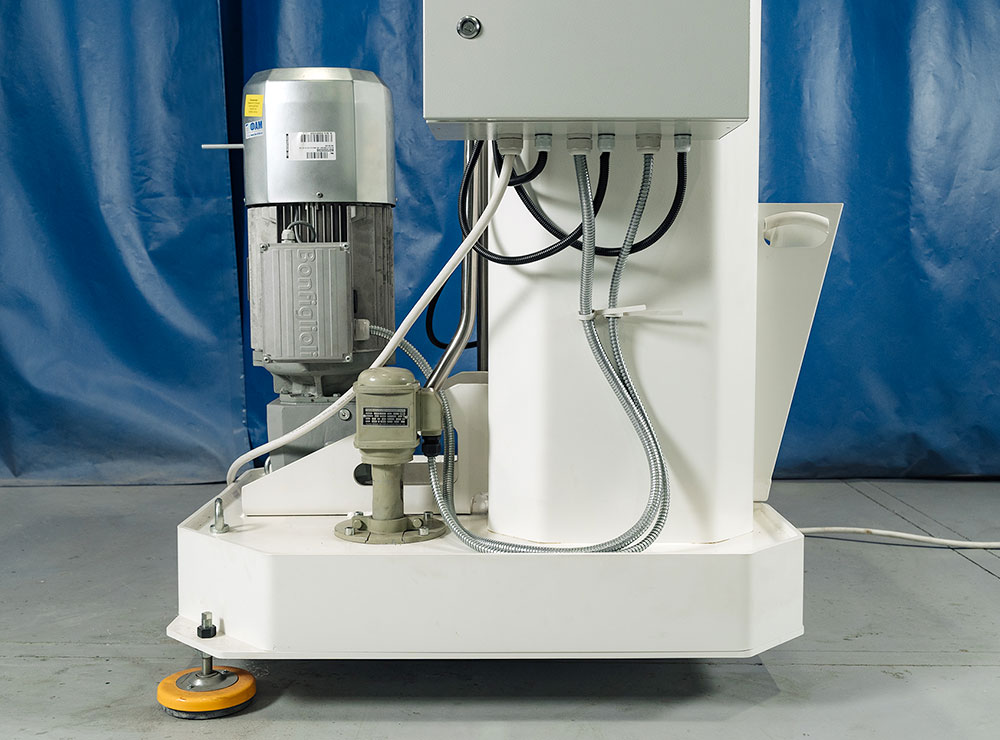

Электромеханический привод вместо гидравлики

● Снижение энергопотребления по сравнению с гидравлическими аналогами

● Низкий уровень шума и отсутствие вибраций.

● Повышенная надежность за счет простой и современной конструкции

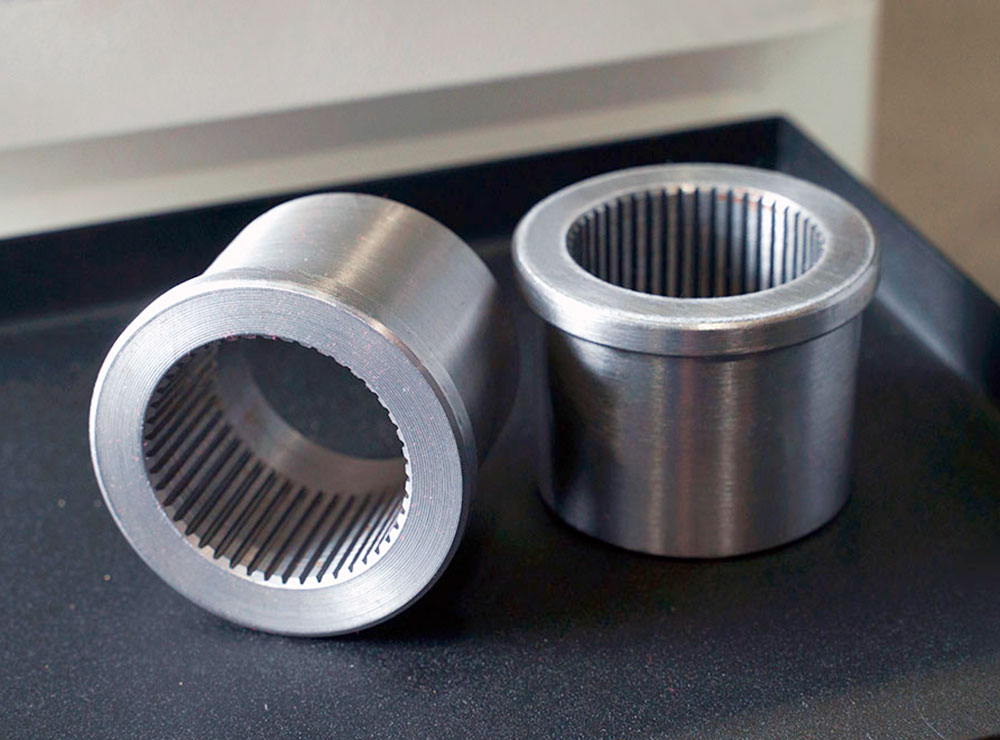

Протяжка формы за один раз без перенастроек

● Гарантирует точность и повторяемость изделий

● Обеспечивает высокую производительность и низкую себестоимость изделий при массовом серийном производстве

Простой и удобный в управлении

● На пульте есть кнопка переключения автоматического и сервисного (ручного) режима, кнопки протяжки вверх и вниз, кнопка подачи смазочной жидкости и кнопка аварийного останова

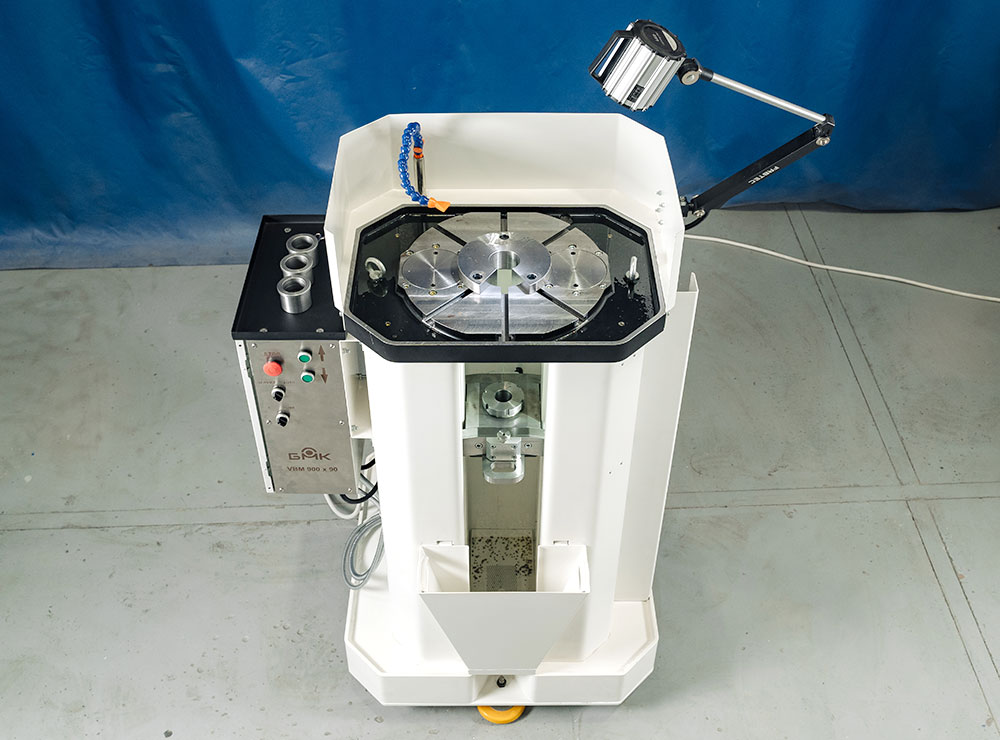

Управление вертикально-протяжным станков

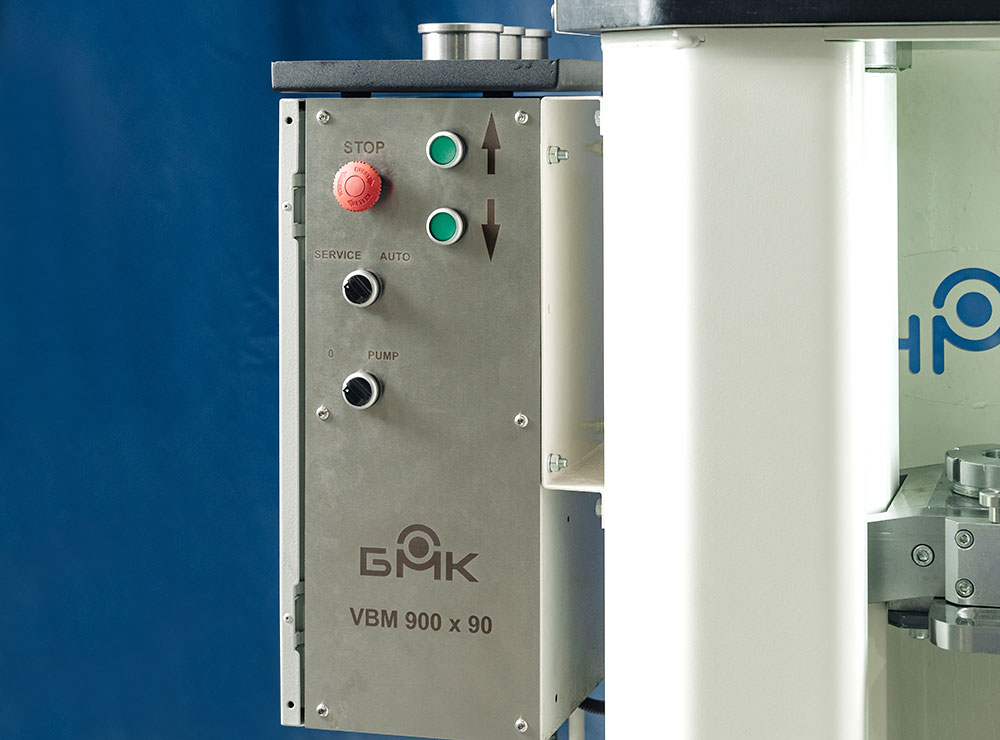

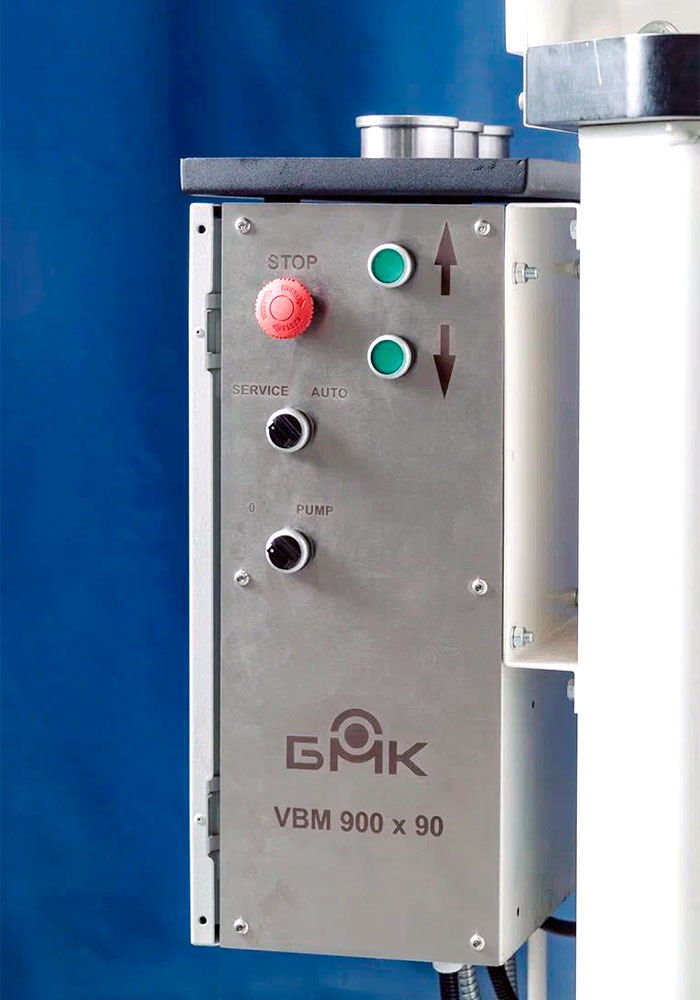

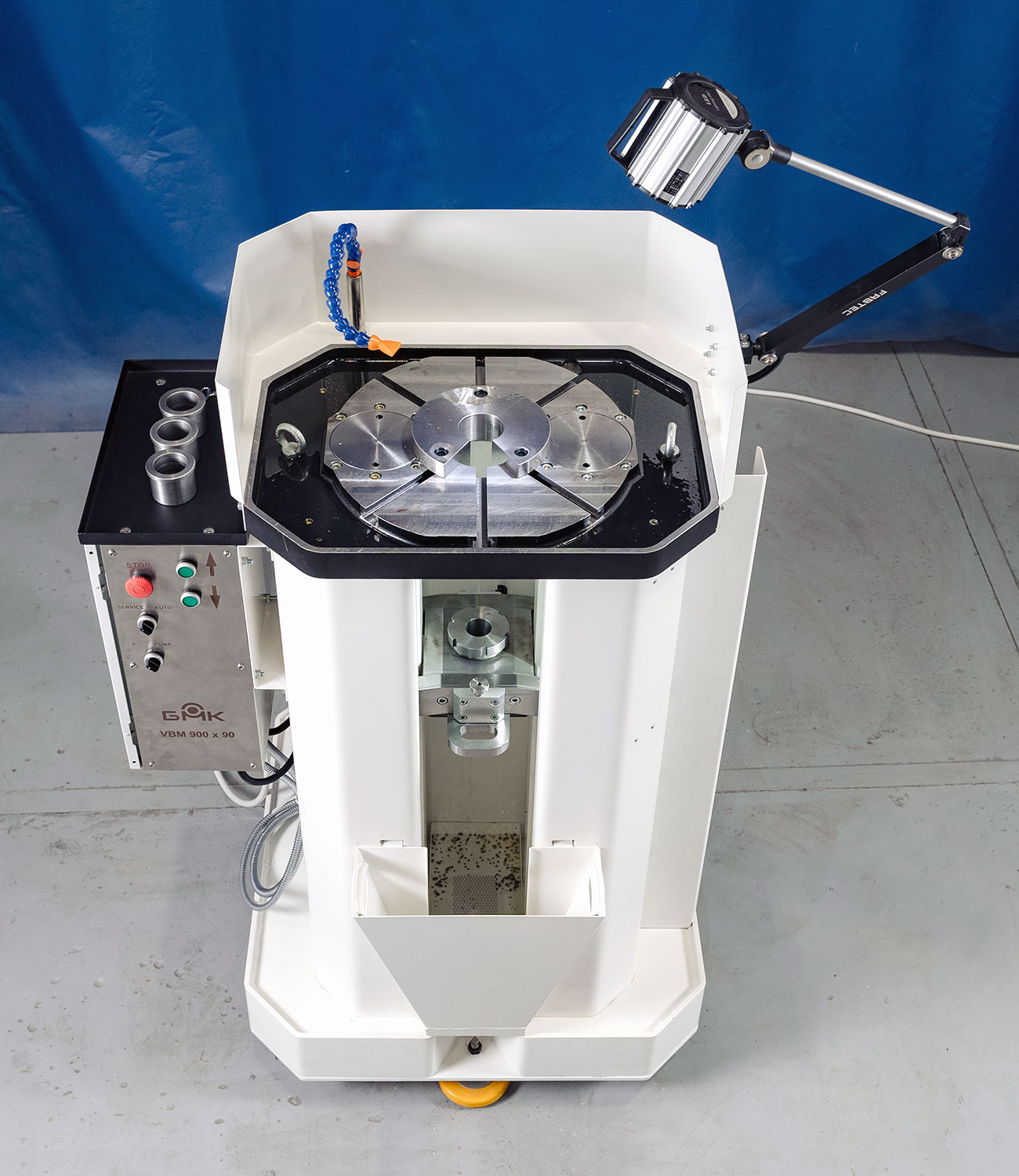

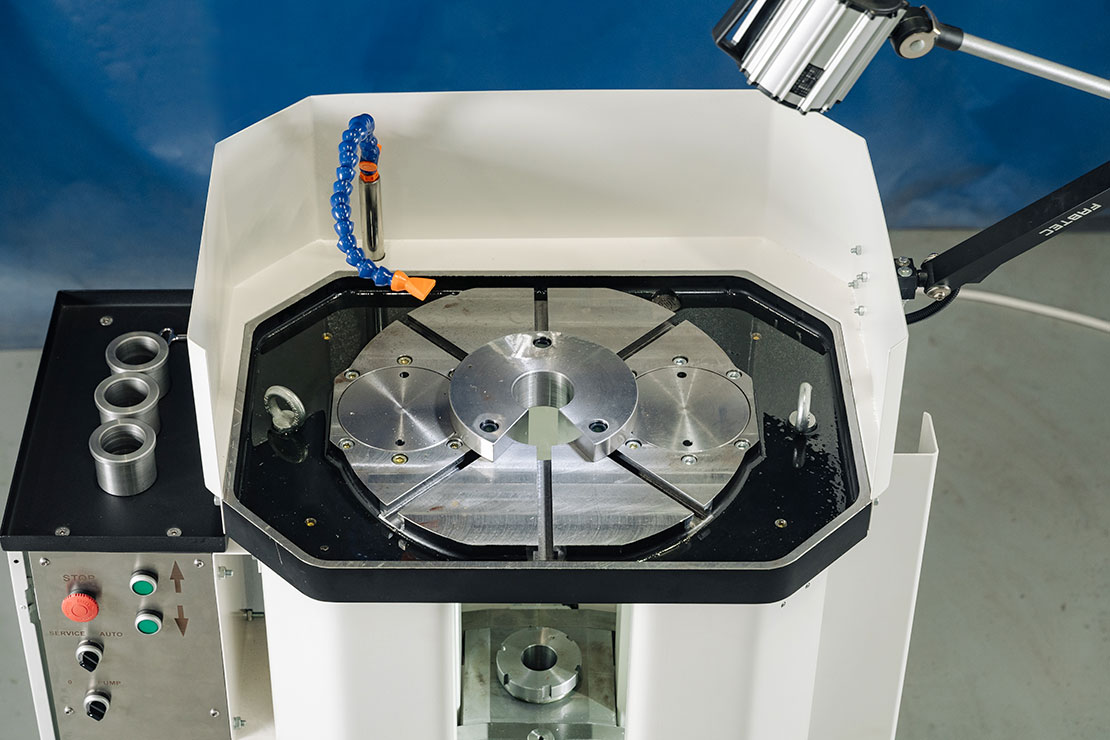

Управление станком осуществляется через панель управления, которая состоит из нескольких простых и удобных элементов:
● Кнопка аварийного выключения "STOP"
● Поворотный переключатель режимов работы станка:
1. "SERVICE" - режим настройки
2. "AUTO" - рабочий режим

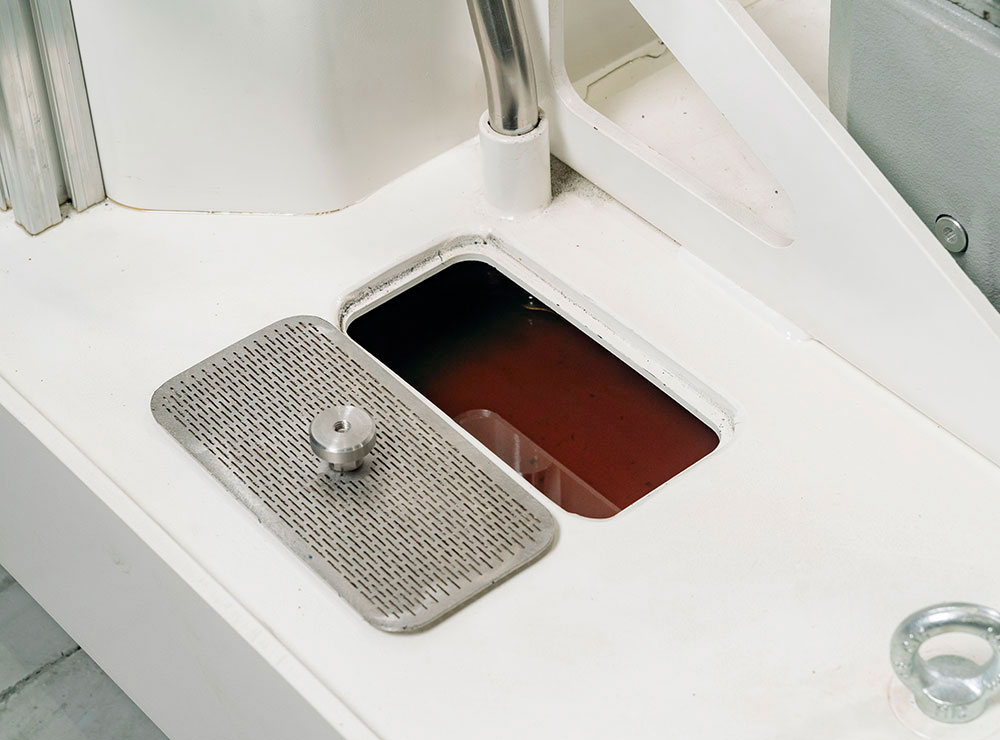

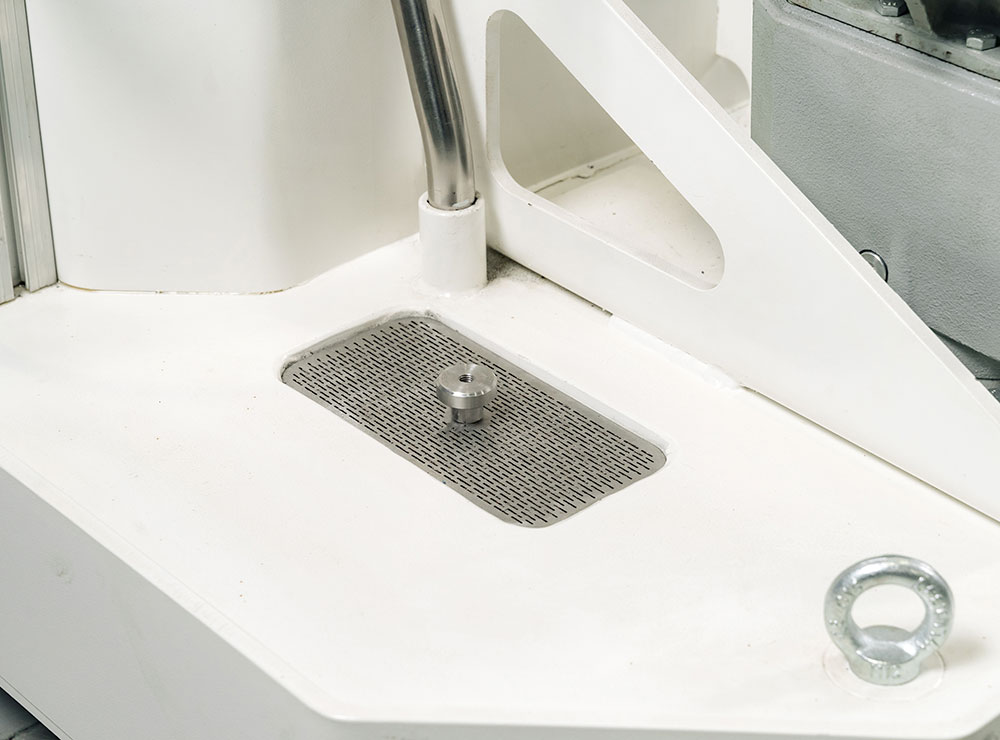

● Поворотный включатель работы насоса СОЖ:
1.70" - выключено
2. "РИМР" - насос СОЖ включен:
● Кнопки направления движения "Вверх" / "Вниз"

Включение

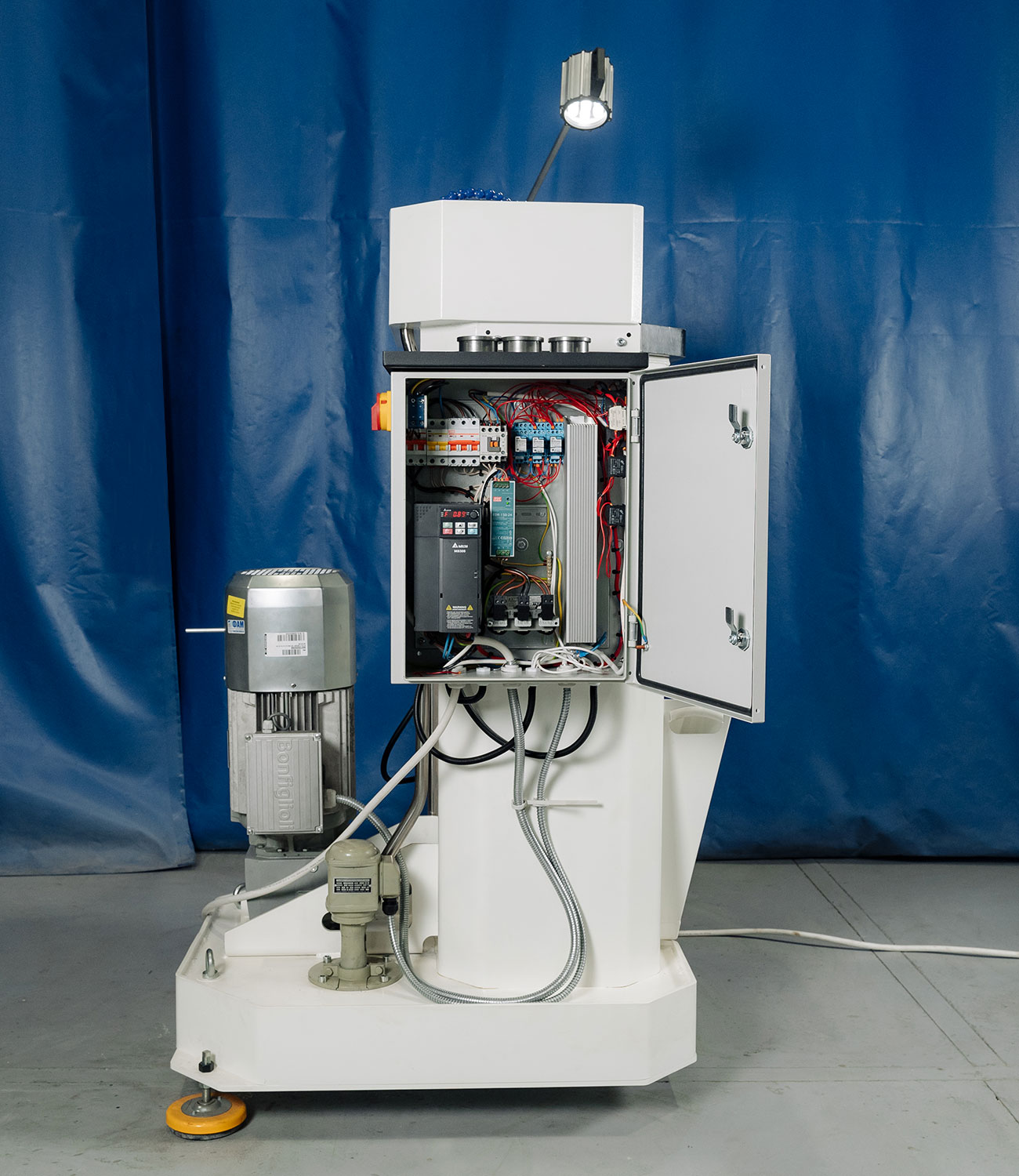

Станок включается поворотным главным включателем, находящимся на тыльной стороне электрошкафа. Индикацией работы станка служит лампа освещения внутренней полости станка. Если станок включен, а кнопка аварийного выключения ("STOP") нажата, то для начала работы ee нужно отпустить поворотом грибка кнопки

Режим настройки станка “SERVICE”

В режиме настройки (переключатель режимов установлен на “SERVICE") скорость передвижения ползуна уменьшена на 50% для оптимальной установки ограничивающих рабочий ход концевиков.

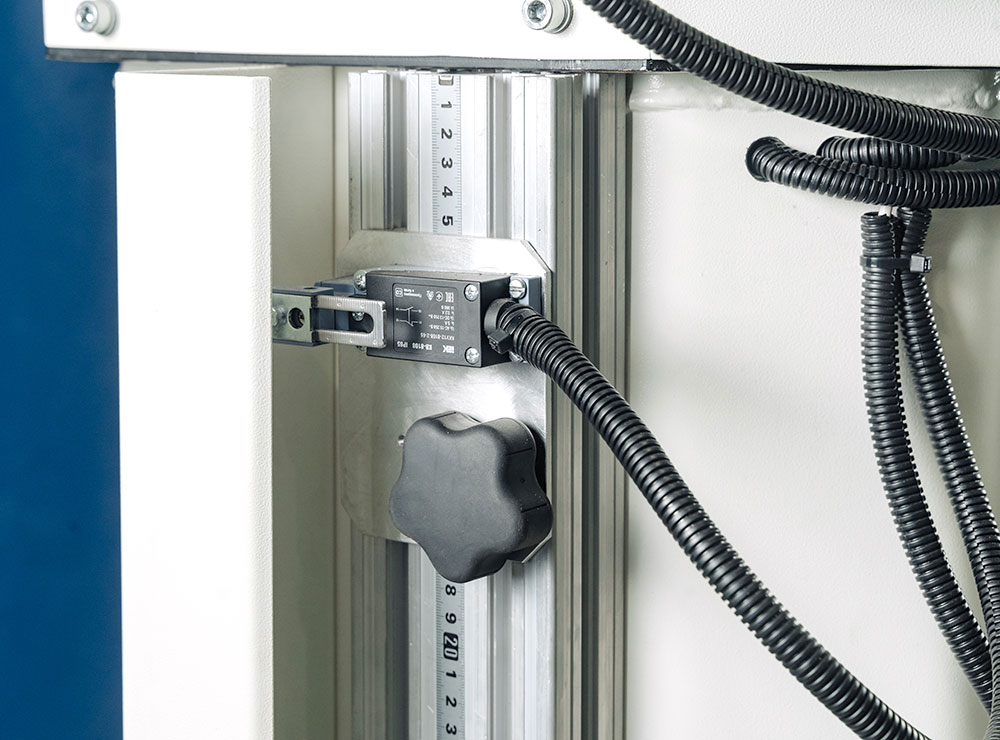

Настройка станка заключается в установке оптимального положения верхнего и нижнего концевика, в зависимости от длинны протяжки и габаритов детали.
Нижний концевик необходимо установить таким образом, чтобы в нижнем положении ползуна свободно снимался инструмент (протяжка).
Передвижение ползуна производится кнопками "Вверх" / "Вниз", остановка кнопкой “STOP"

Кнопка для аварийного выключения “STOP”

При внезапной опасности нужно нажать красную кнопку для аварийного выключения. После ее нажатия станок выключается и его можно привести в действие только при повороте механического стопора кнопки.

Рабочий режим “AUTO”

● Переключатель режимов установлен на “AUTO”
● Ползун установлен в верхней точке

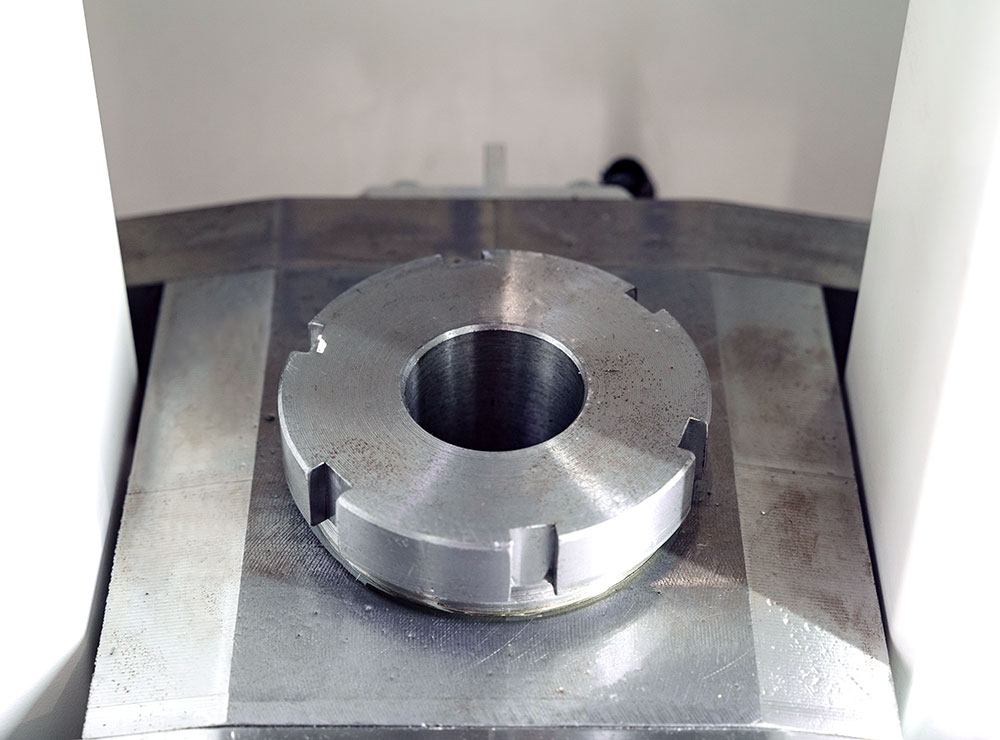

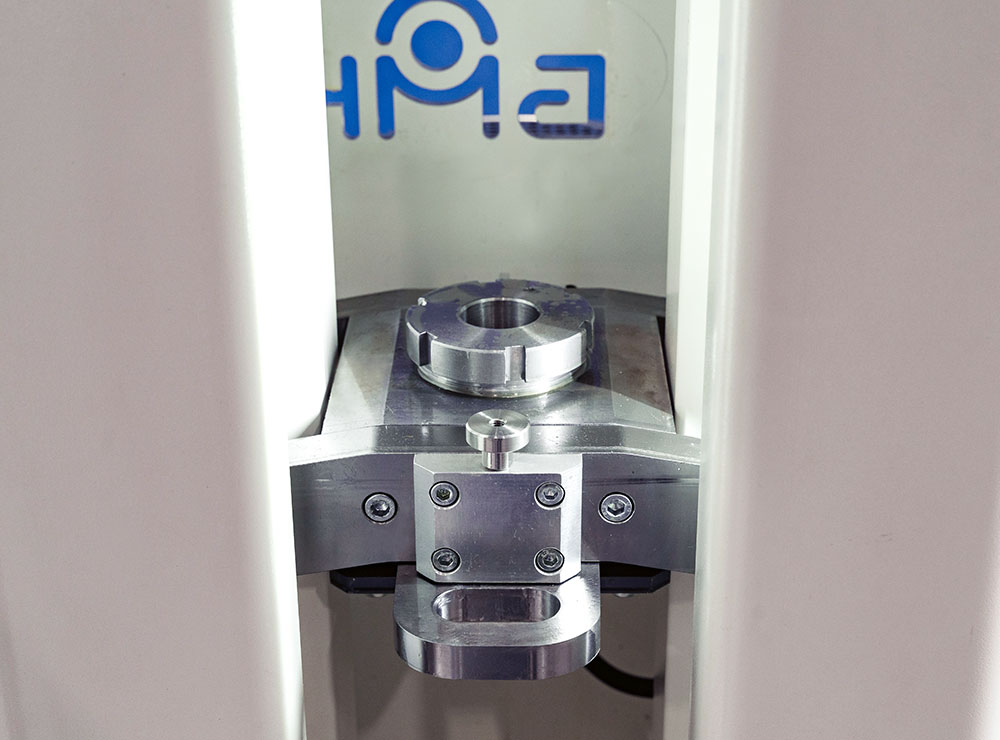

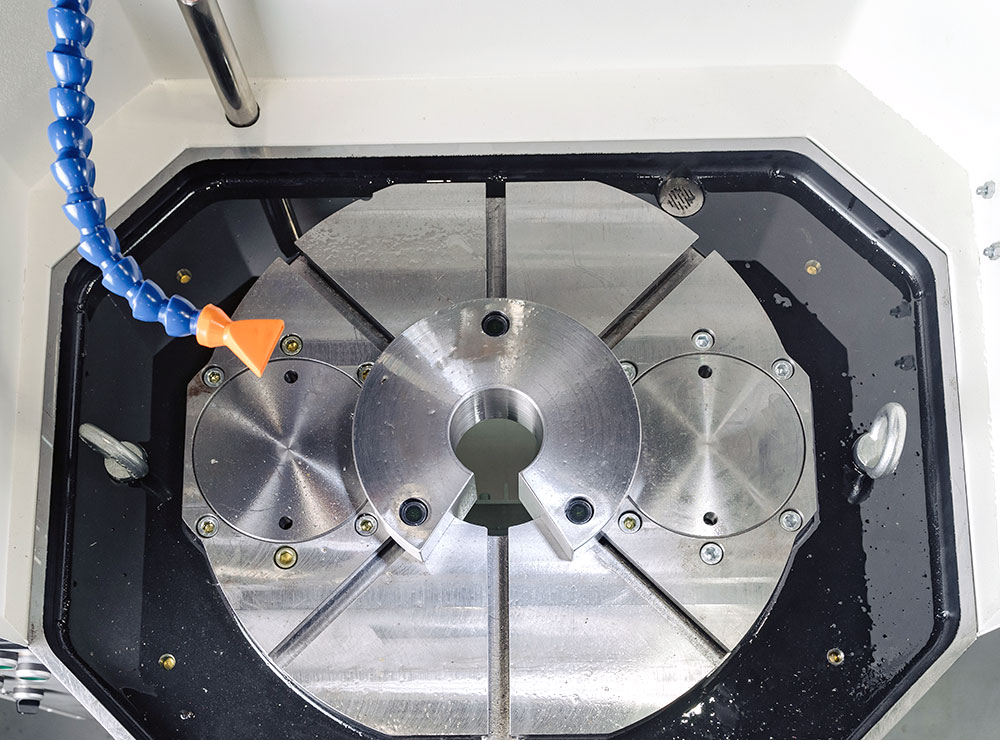

● Втулка установлена и закреплена на рабочем столе
● Оправка установлена в ползун

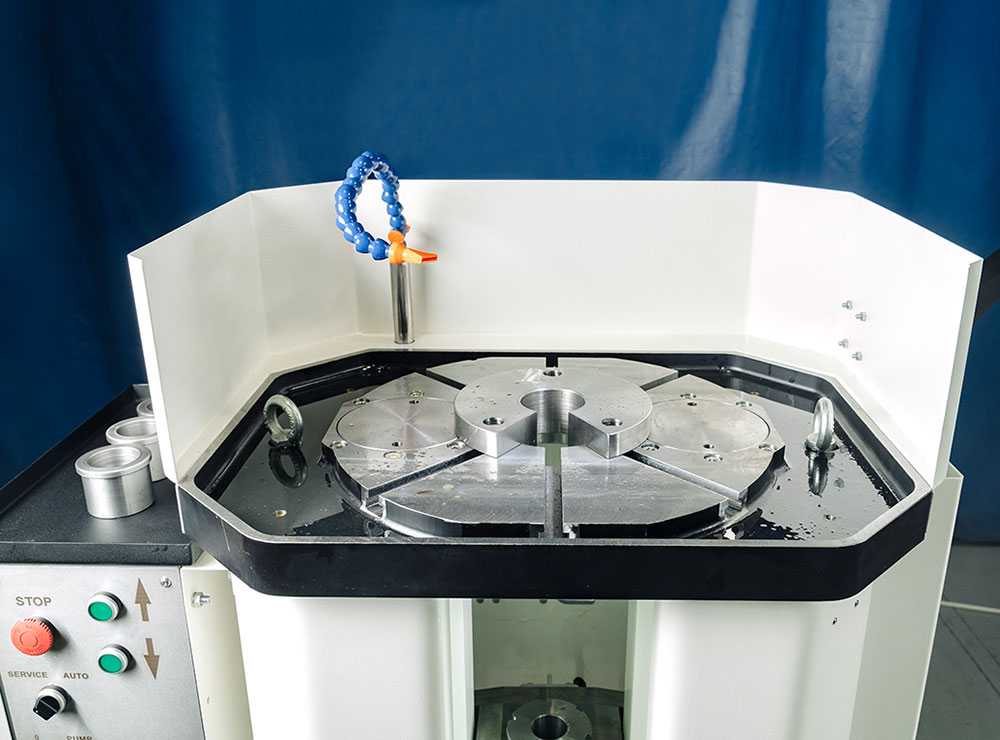

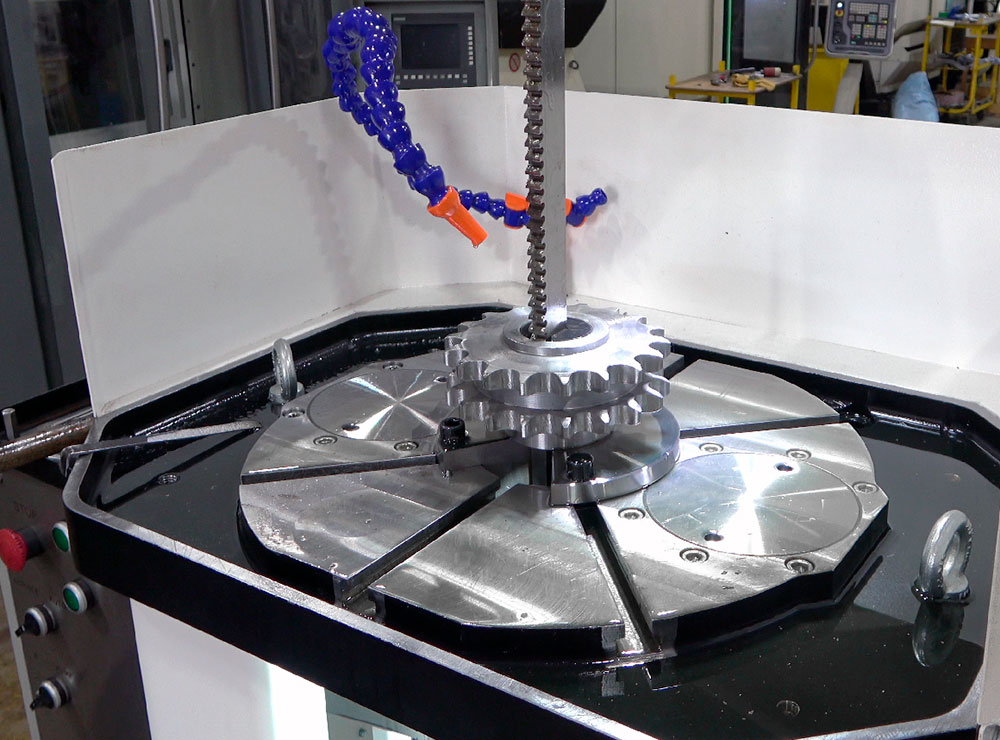

● Устанавливаем заготовку на втулку на рабочем столе
● Через заготовку и втулку устанавливаем инструмент (протяжку) в оправку и фиксируем его “вилкой”, которая устанавливается в нижней части ползуна. При этом включается рабочий режим станка через герконовый выключатель на ползуне
● Однократно нажимаем кнопку “Вниз”, ползун вместе с инструментом (протяжкой) начинает движение вниз до концевика
● После остановки ползуна кнопка "Вверх" не сработает, пока не будет вынута “вилка” и не извлечен инструмент из ползуна. Это необходимо для безопасного возврата ползуна в верхнюю точку
● Вынимаем “вилку” и инструмент (протяжку) из станка
● Нажимаем кнопку "Вверх". Ползун возвращается в верхнюю точку
● Далее операция повторяется
