Двухконтурная система зажима - для качественной гибки сложных профилей

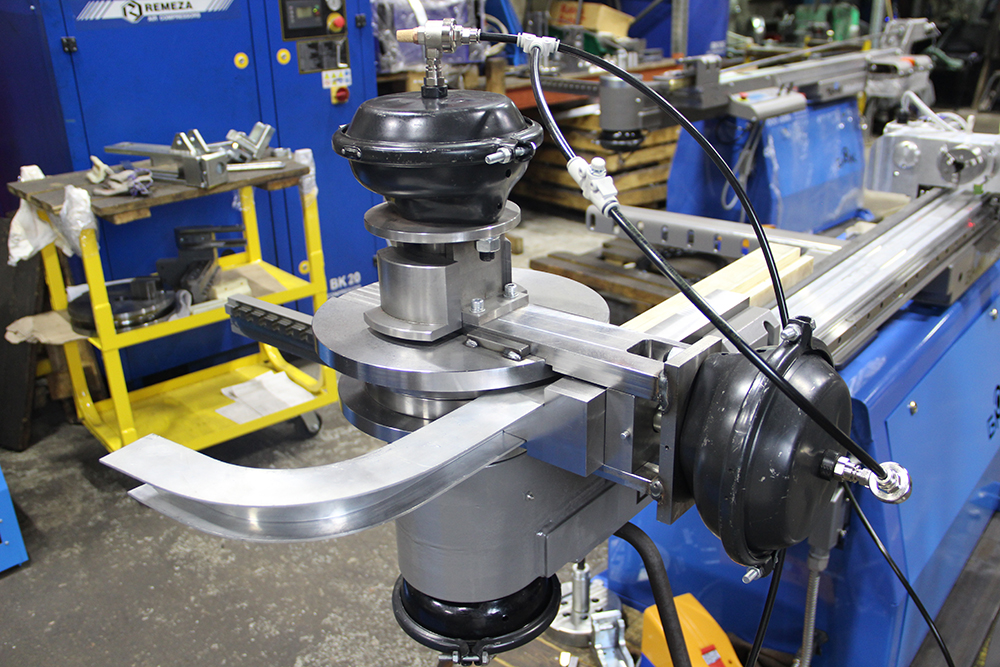

Для гибки сложных профилей в оснастке трубогиба мы используем двухконтурную пневматическую систему зажима профиля.

Гибочный ролик для гибки сложного профиля – раздвижной. Он состоит из нескольких частей.  Количество частей ролика зависит от сложности профиля.

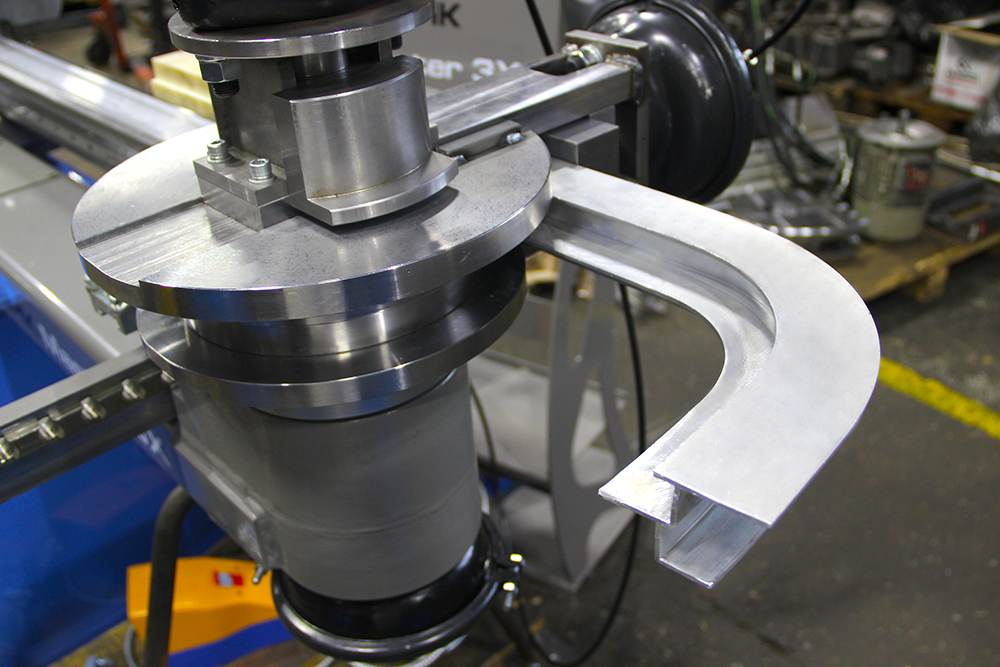

Например, для гибки профиля представленного на фото, ролик состоит из 4-х частей.

Части ролика раздвигаются при перемещении профиля в оснастке и сдвигаются, зажимая профиль в процессе его гибки.

Это дает возможность:

- Легко поместить сложный профиль в оснастку станка, легко перемещать его до очередного гиба и легко извлечь после гибки.

- Максимально собрать и плотно сжать сложный профиль, внутри ручья гибочного ролика, в процессе гибки, так чтобы не было люфта или проскальзывания, что обеспечивает высокую точность и качество гибки.

Система зажима называется 2-х контурной, так как включает в себя один пневматический контур для зажима частей гибочного ролика и второй пневматический контур для работы зажима, прижимающего профиль к гибочному ролику.
