Полуавтоматические трубогибы: Особенности, виды и применение

В условиях мелкосерийного и серийного производства, где требуется высокая точность и повторяемость изделий при умеренных объемах, полуавтоматические трубогибы становятся незаменимым оборудованием. Они представляют собой золотую середину между ручными станками и полностью автоматическими трубогибами, предлагая оптимальное сочетание производительности, качества изготавливаемых изделий и невысокой стоимости.

Принцип работы и ключевые отличия

Основное отличие полуавтоматического трубогиба от полностью автоматического станка заключается в распределении функций между машиной и оператором. В то время как сам процесс гибки трубы на заданный с помощью чпу угол и заданную скорость выполняется автоматически, такие операции, как выдвижение трубы в точку начала следующего гиба и поворот трубы в пространстве, для создания сложных трехмерных изделий, осуществляются оператором вручную.

Для точной и быстрой подачи трубы, на полуавтоматических трубогибах БМК используются специальные упоры (фиксаторы) на штанге трубогиба, а для поворота — фиксаторы на лимбе каретки, замки которых открываются дистанционно с пульта станка. Эта система значительно снижает трудоемкость, минимизируют риск ошибок и повышают общую производительность трубогибочного станка.

В зависимости от количества управляемых координат (осей), полуавтоматические трубогибы делятся на три основных типа:

1. Однокоординатный полуавтоматический трубогиб

Это самый простой тип полуавтоматического станка. Его единственная автоматизированная функция — гибка трубы на заданный угол. Контроль угла может осуществляться двумя способами:

Механически: с помощью упора (концевика), который физически размыкает электрическую цепь при достижении нужного положения.
Электронно: с помощью энкодера (датчика угла поворота), который передает данные на дисплей, где оператор отслеживает значение.
Такие станки идеально подходят для изготовления простых деталей с одним или несколькими гибами в одной плоскости.

2. Двухкоординатный полуавтоматический трубогиб

Станки с двумя координатами обладают расширенным функционалом. Помимо контроля угла гиба (первая координата), они позволяют точно позиционировать линейное перемещение трубы (вторая координата) для выполнения серии гибов на одной заготовке.

Способы задания линейных перемещений:

Цифровая индикация: Оператор вручную перемещает трубу, сверяя ее фактическое положение со значением на цифровом дисплее. Этот метод требует от оператора максимальной концентрации, так как малейшее отвлечение может привести к браку.
Механические упоры: Это более надежный и простой способ. Упоры заранее настраиваются на нужные расстояния, и оператор просто подает трубу до каждого следующего упора. Такой подход практически исключает ошибки, связанные с человеческим фактором, и гарантирует полную идентичность всех деталей в партии.

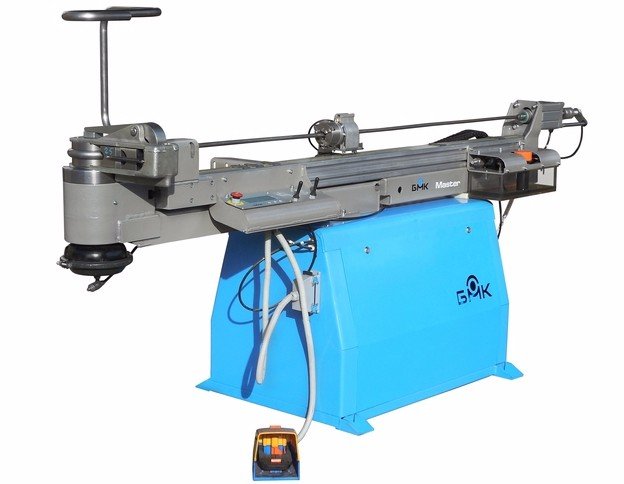

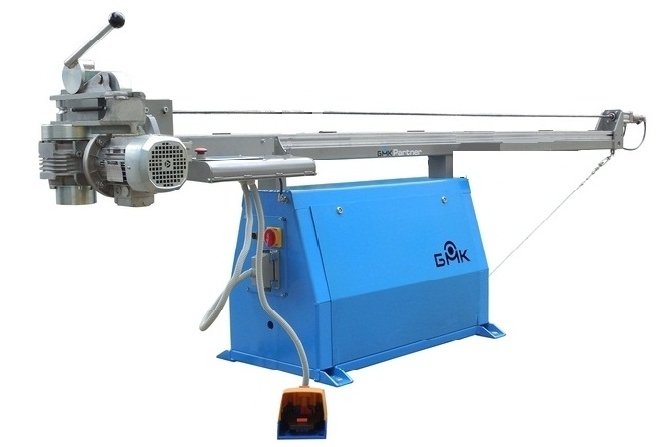

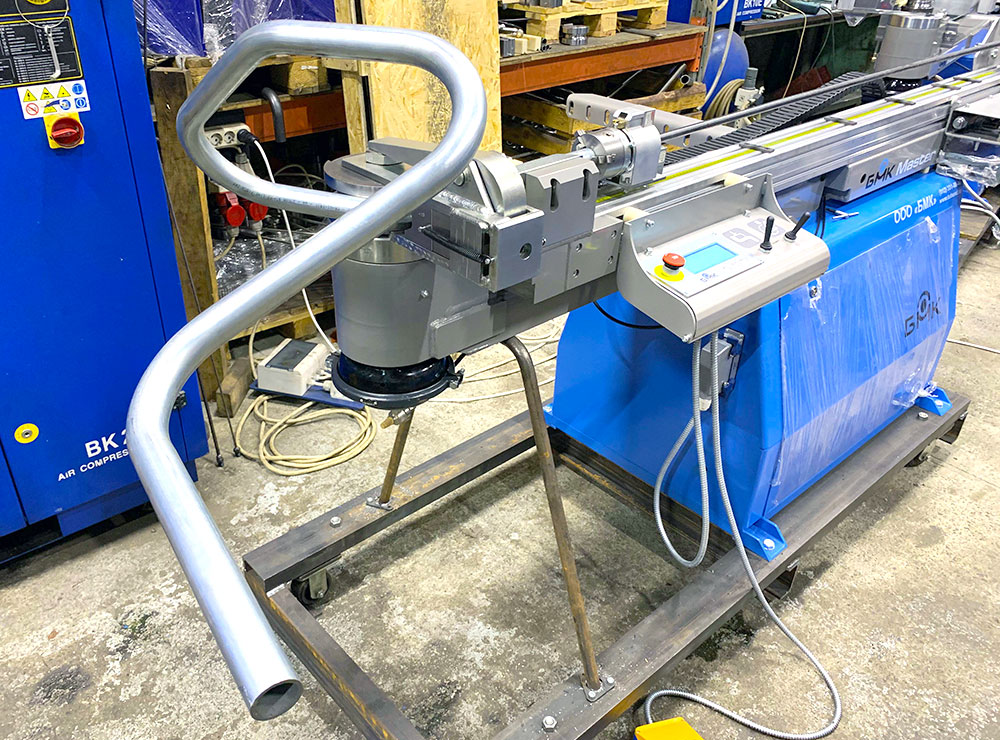

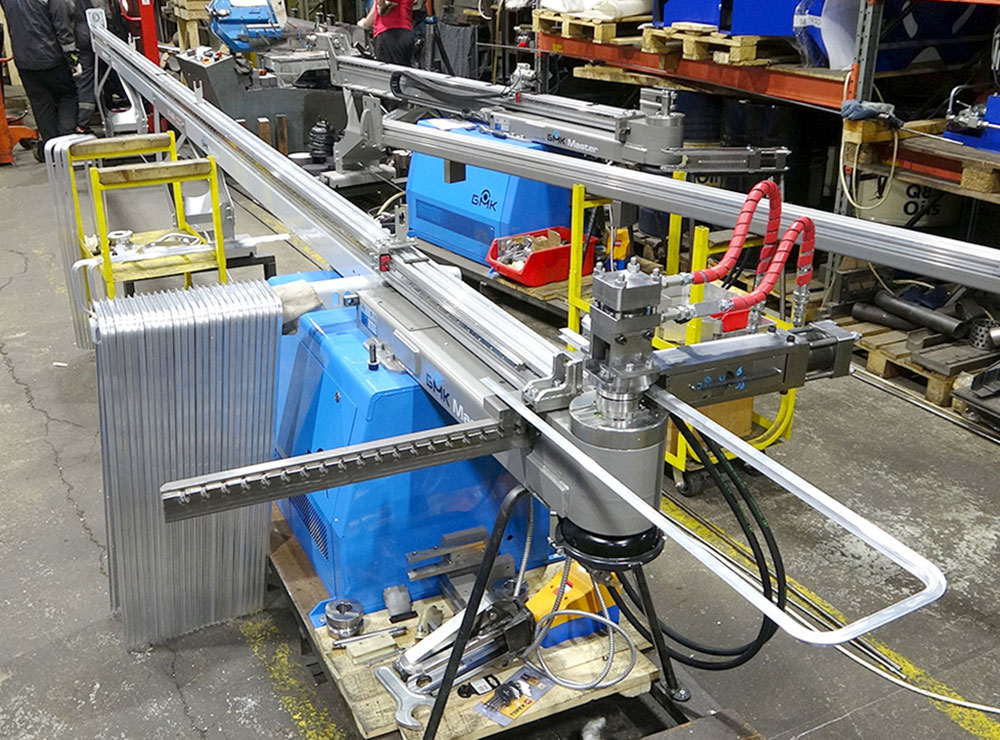

Один из таких 2-х координатных станков – полуавтоматический трубогиб СЕ-30/2 PARTNER, который отлично зарекомендовал себя в мебельном производстве при работе с профильными трубами (квадратными, прямоугольными, плоскоовальными).

3. Трехкоординатный полуавтоматический трубогиб

Это наиболее функциональный тип полуавтоматических станков. К двум уже упомянутым координатам (угол гиба и линейная подача) добавляется третья — ориентация трубы в пространстве (поворот вокруг своей оси). Это позволяет создавать сложные трехмерные изделия.

Ключевой особенностью таких станков является наличие механизма фиксации трубы во время работы. Это может быть:

Цанговый зажим: Эффективен при работе с трубами одного или близких диаметров. Однако из-за ограниченного хода зажимных лепестков (цанг) для широкого ассортимента труб потребуется большой набор сменной оснастки, что не всегда целесообразно.

Трехкулачковый патрон: Аналогичен патронам токарных станков, он универсален и позволяет быстро зажимать трубы самых разных диаметров без смены оснастки. Это идеальное решение для производств с большим разнообразием типоразмеров.

Система поворота трубы также может быть реализована по-разному: от полностью ручной, где оператор вращает штурвал редуктора, ориентируясь по шкале (лимбу), до полуавтоматической, где поворот происходит быстро и точно до заранее установленных фиксаторов с дистанционно управляемыми замками.

Выбор полуавтоматического трубогиба напрямую зависит от сложности производимых деталей и серийности производства. На нашем сайте вы найдете полуавтоматические трубогибы от от простых 2-х коднокоординатных моделей для базовых задач до многофункциональных трехкоординатных станков для сложных пространственных конструкций.
